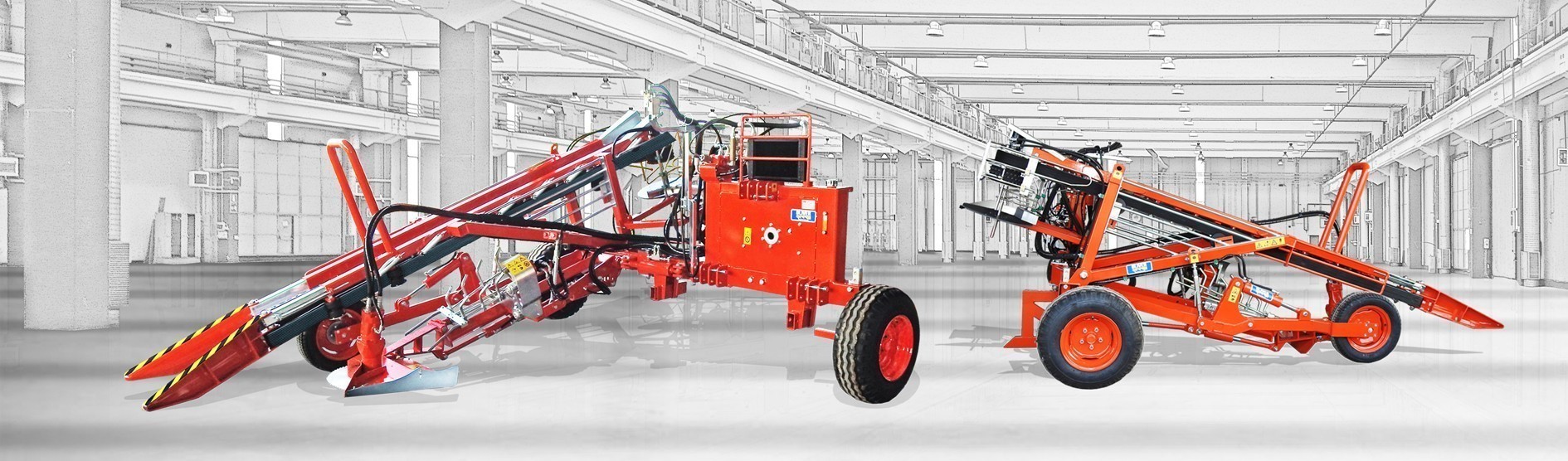

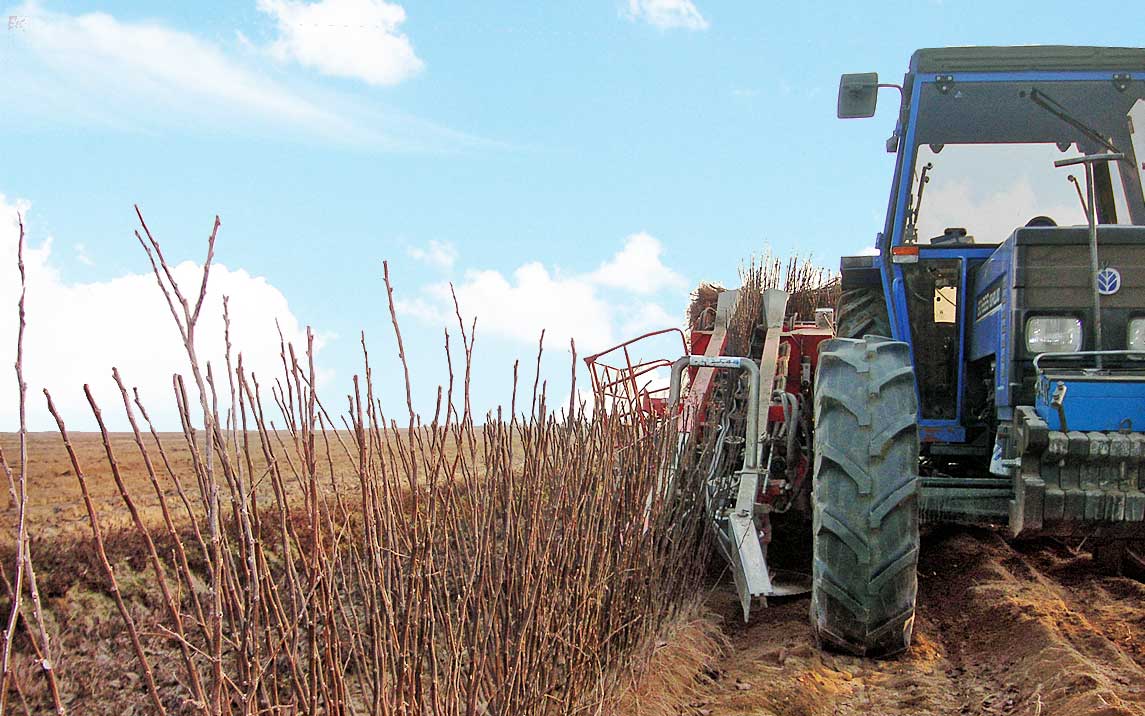

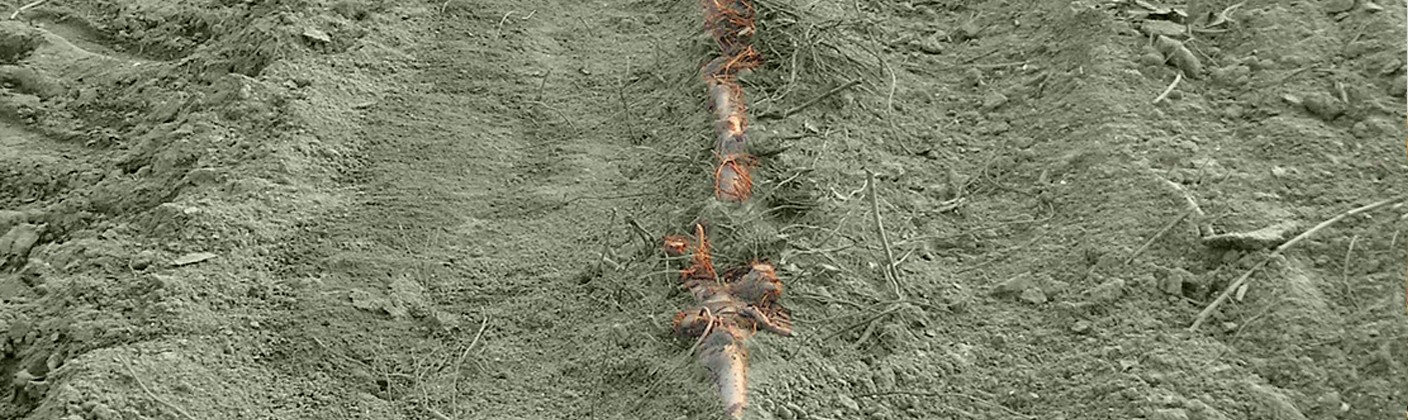

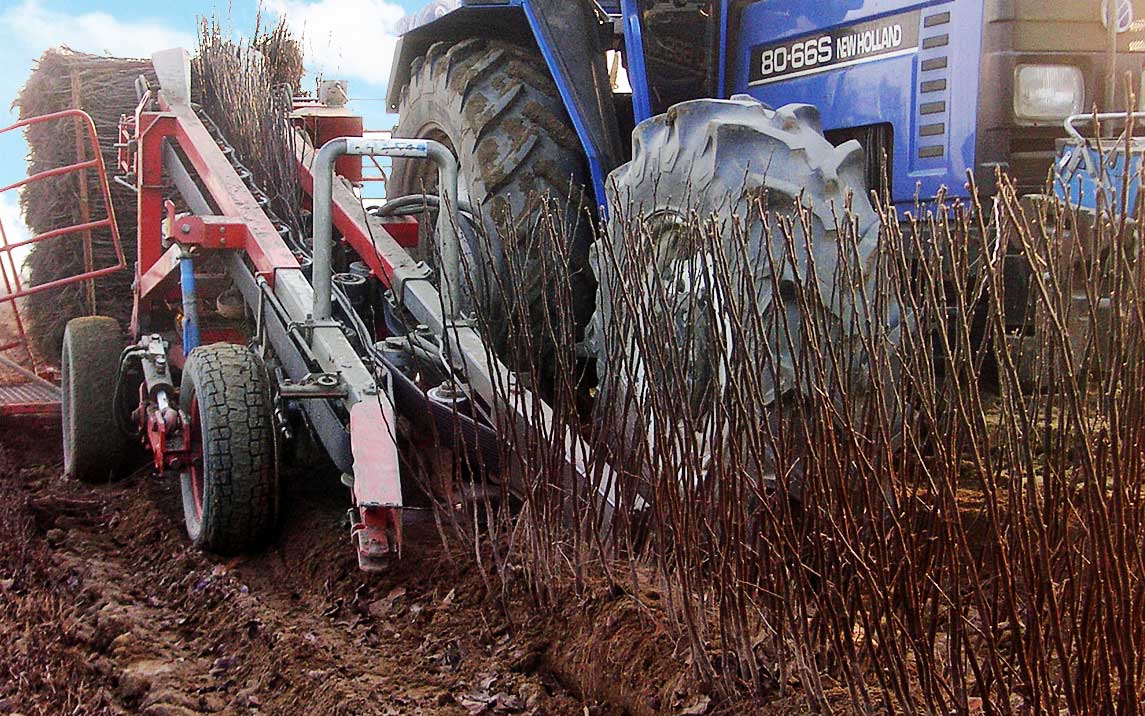

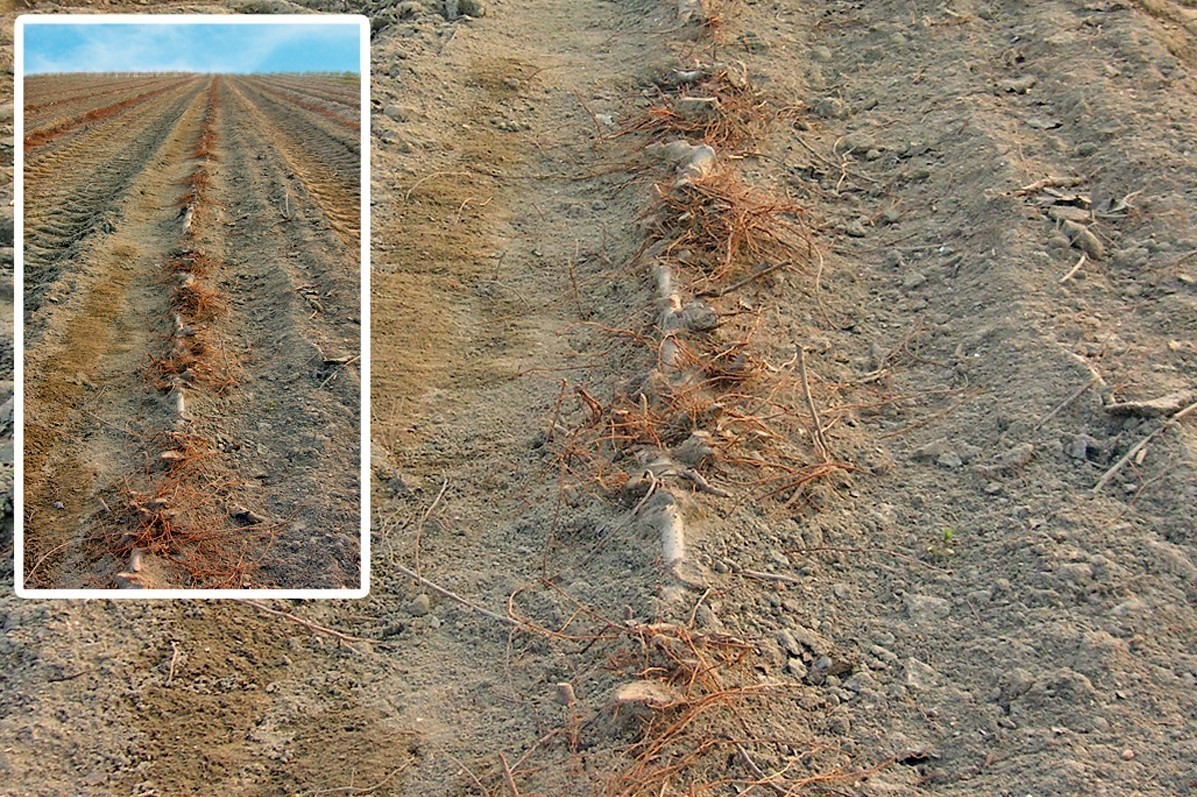

Der Klemmbandroder für Obstbäume SP2000 TXC ist eine Maschine, die für
-Das Schneiden von wilden Unterlagen von Wurzelstöcken
-das Ernten von wilden Unterlagen von Wurzelstöcken
-die Lagerung von wilden Unterlagen von Wurzelstöcken
Ausschließlich geeignet zum Schneiden wilder Unterlagen von Wurzelstöcken
Produktion: 6600 laufende Meter pro Tag
Struktur und Arbeitsweise

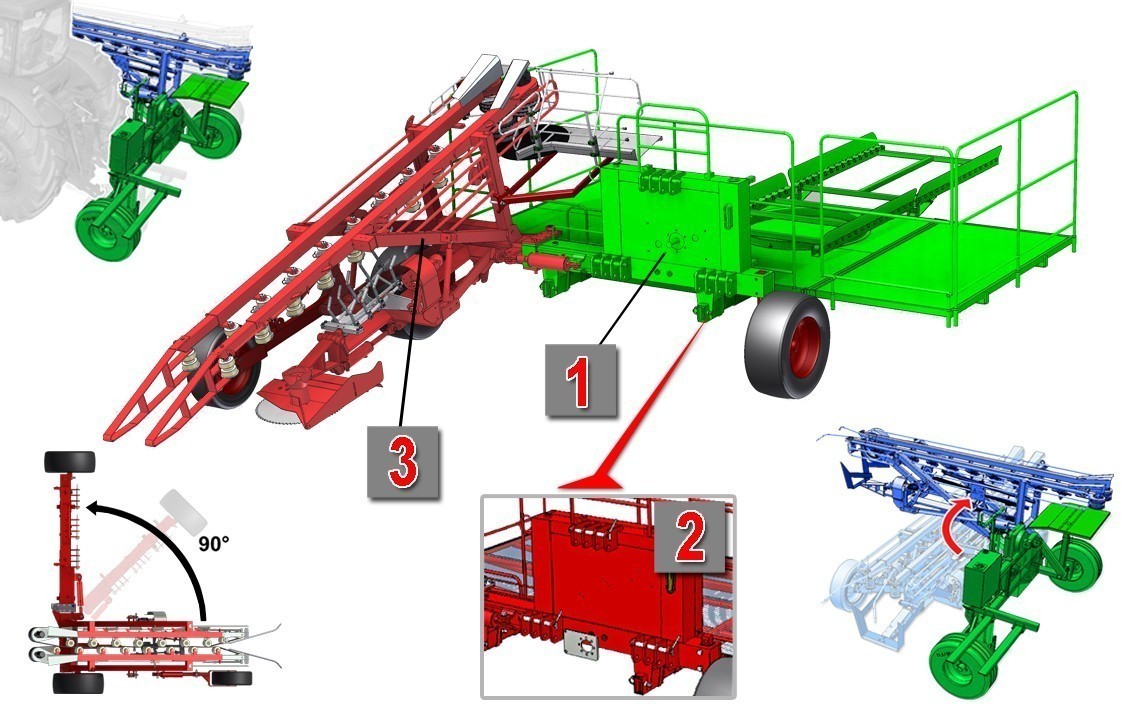

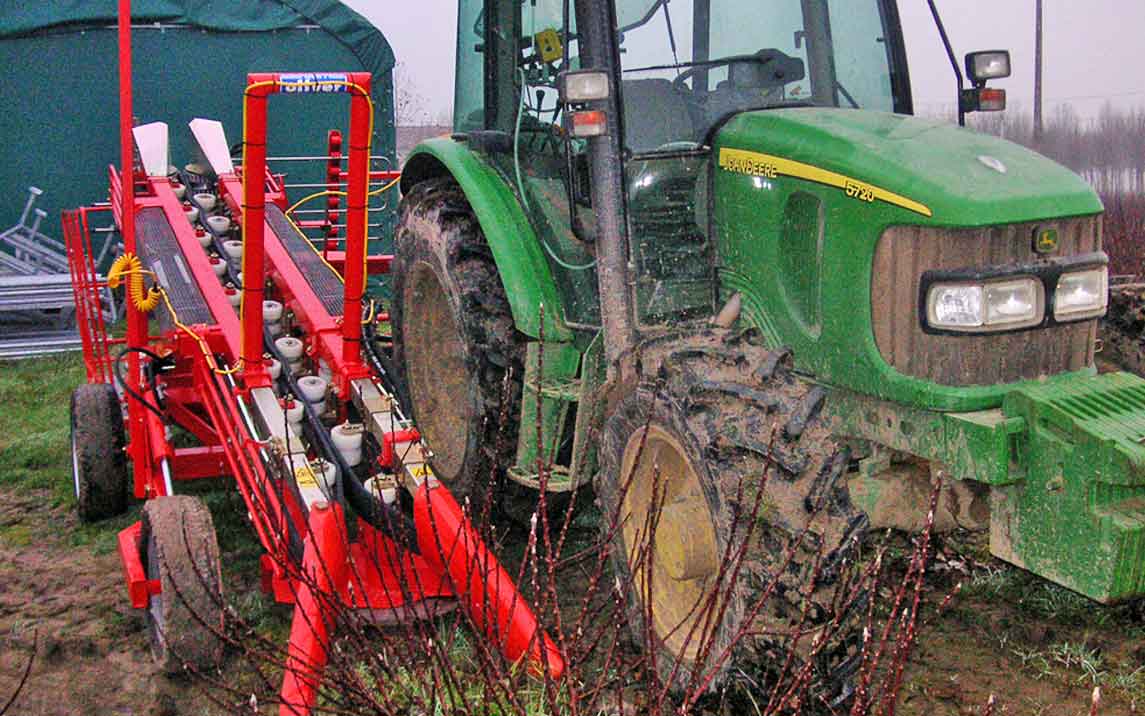

Der Klemmbandroder für Obstbäume SP2000 TXC ist eine gezogene Maschine, bestehend aus einem festen Rahmen (1), der mit einem Dreipunkt-Anschluss (2) zum Ankuppeln an den Traktor ausgestattet ist. Daran hängt ein beweglicher Rahmen (3) , der im Falle eines Transportes erlaubt, die Maschine um 90° zu schließen, wodurch die Gesamtabmessungen reduziert werden.

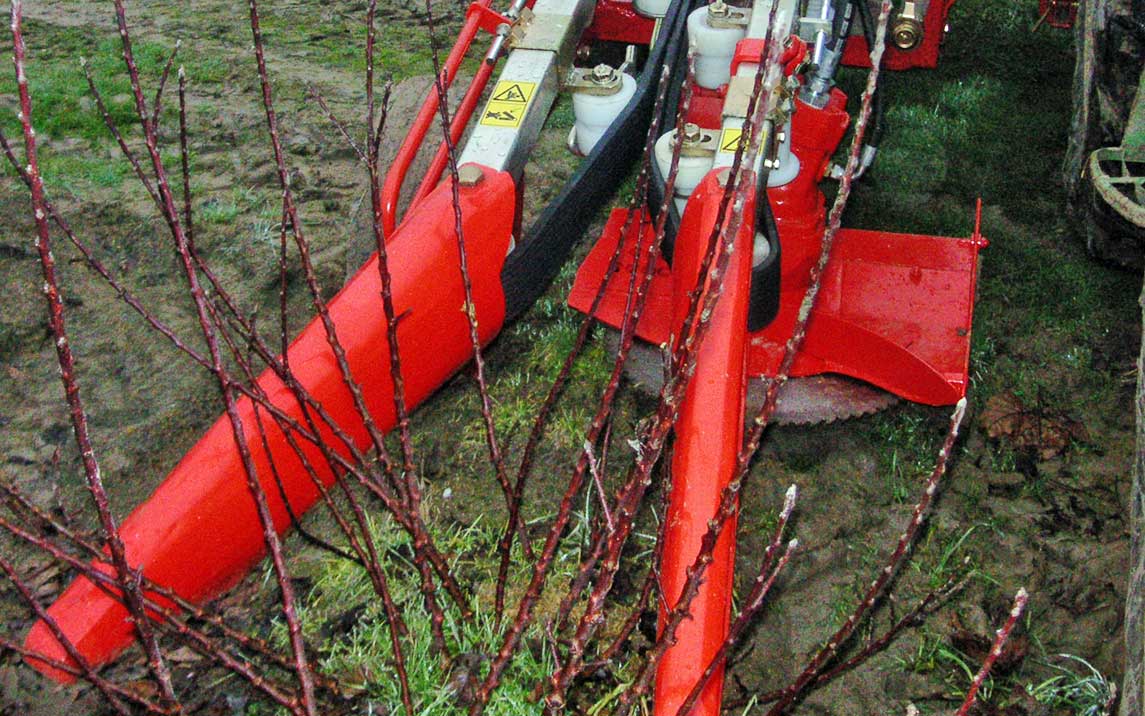

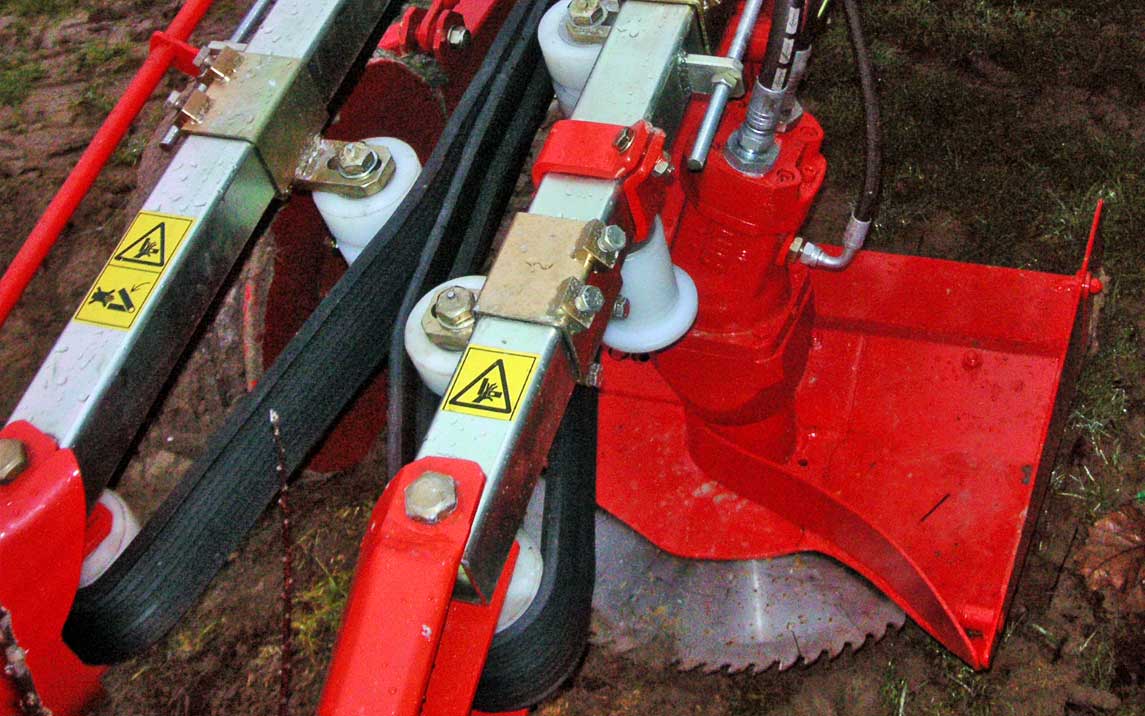

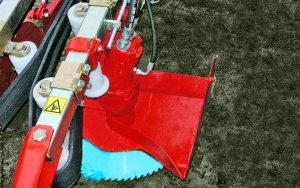

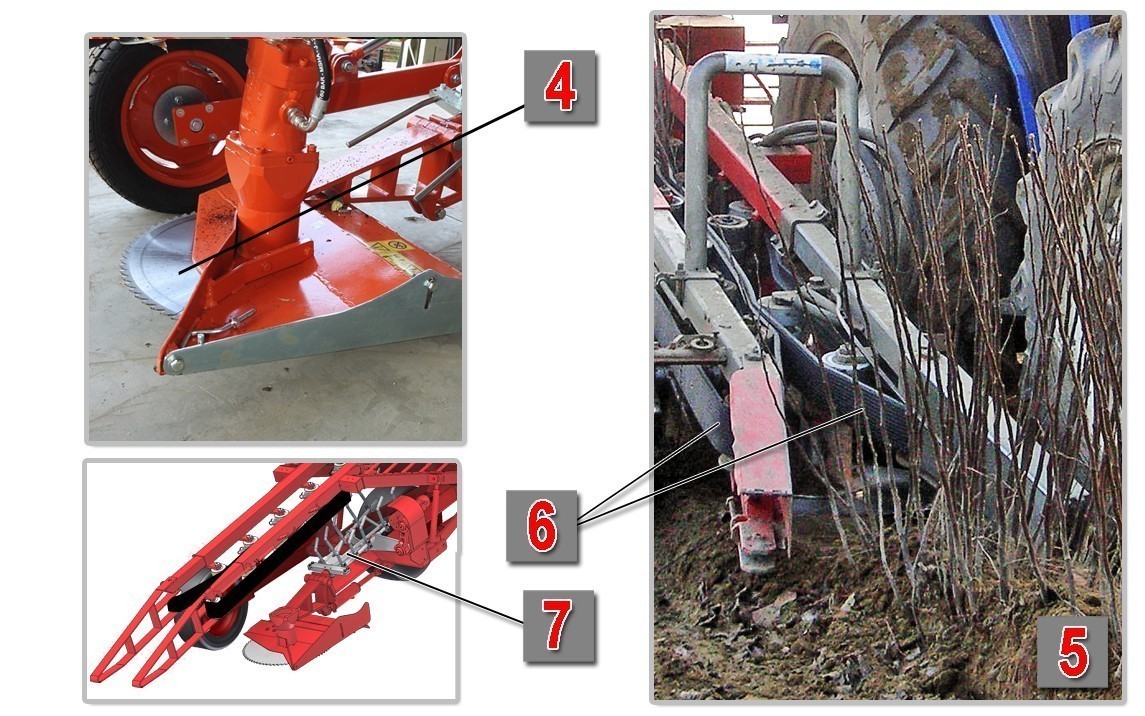

Der Klemmbandroder für Obstbäume SP2000 TXC schneidet dank der 600 mm Widia-Schneidscheibe (4), die von einem leistungsstarken Hydraulikmotor angetrieben wird, die wilden Unterlagen des Wurzelstocks (5) und gleichzeitig das Förderband (6), das den Pflanzenstamm abfängt und ihn in Richtung Schüttler (7) transportiert.

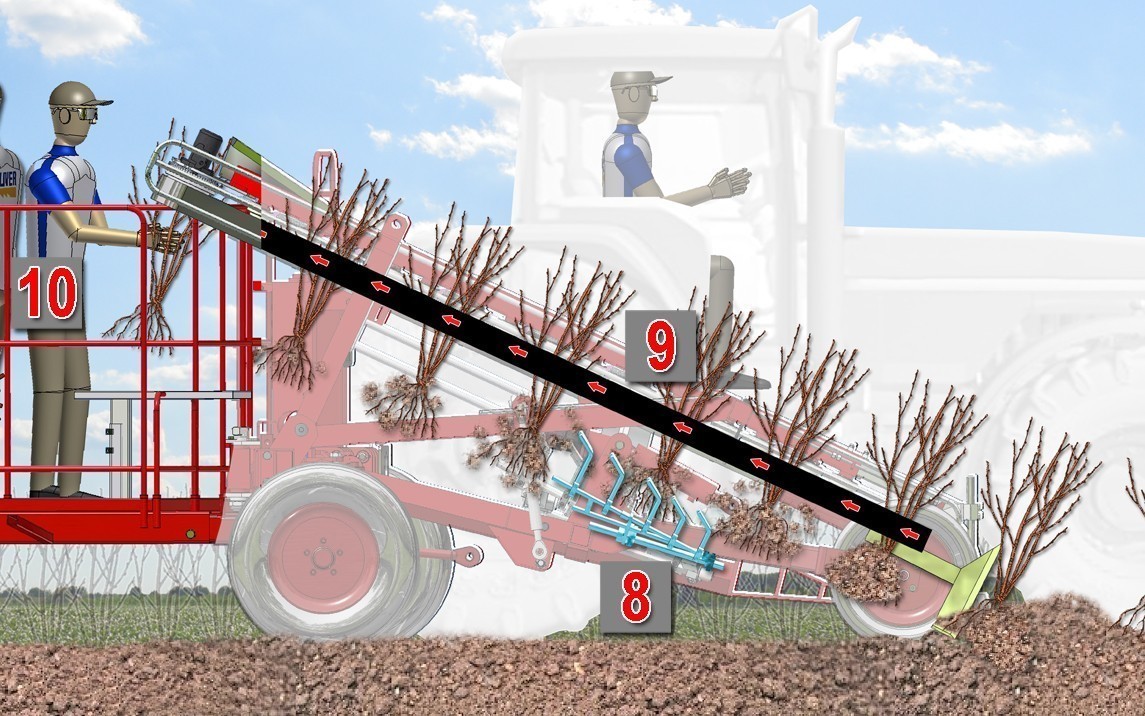

Der Rüttler (8), hat eine Länge, die einen guten Teil des Förderbandbereichs abdeckt.
Abwechselnd oszillierend führt er eine vollständige Abschöpfung der Erde durch, die sich um das Wurzelsystem der Pflanzen herum befindet.

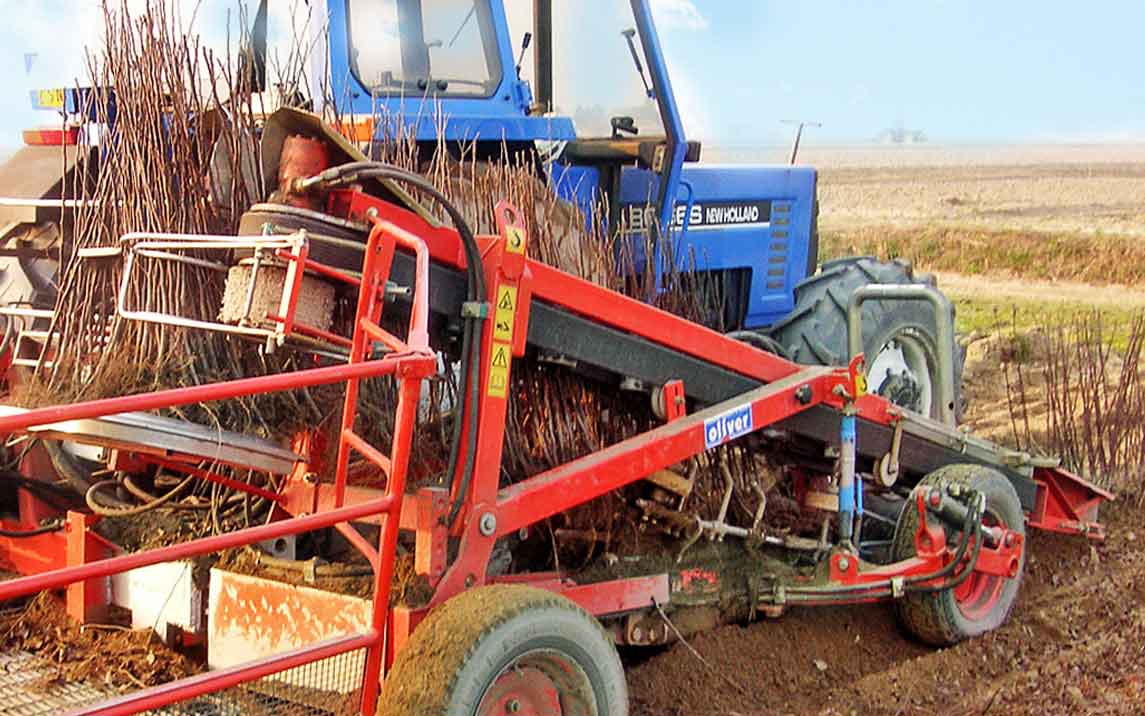

Das Förderband (9) hält die Pflanzen in Position und führt sie zum Bediener ( 10) , der sie zum Sortieren sammelt.

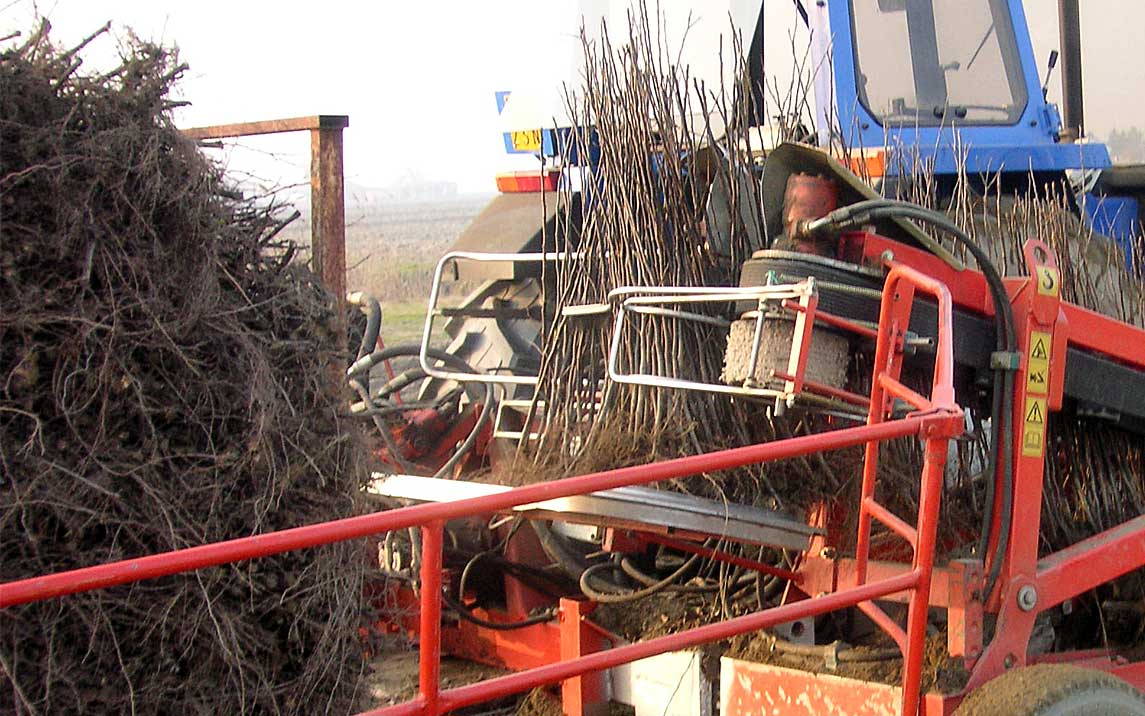

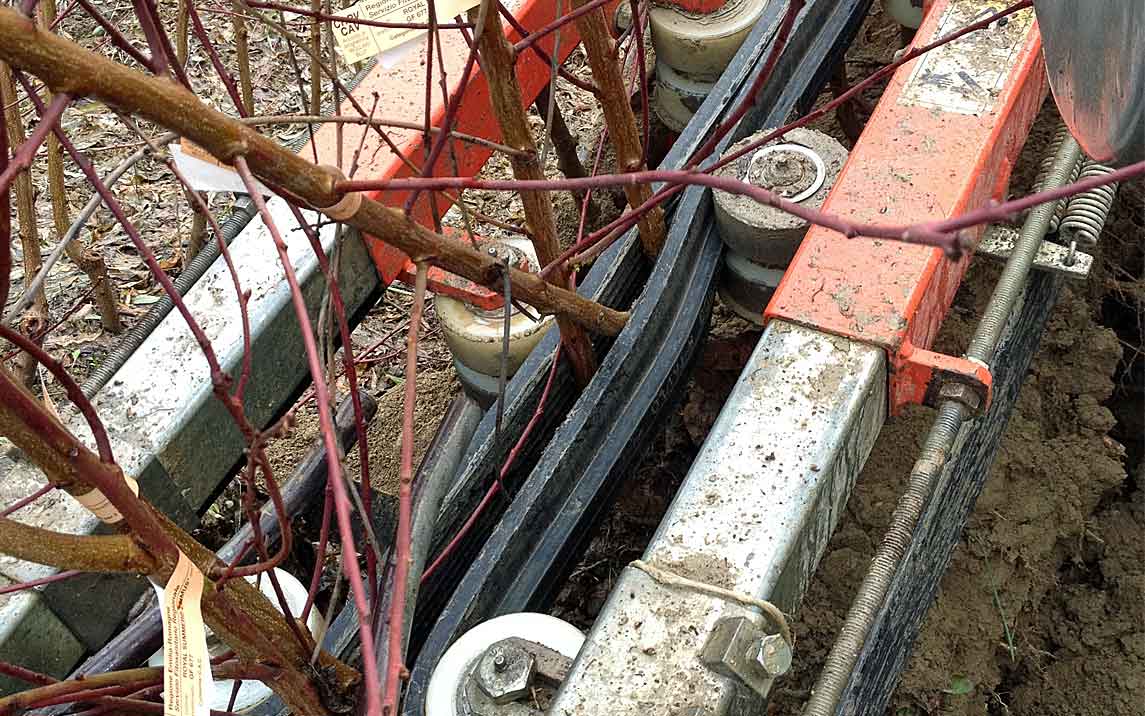

Detailansicht des Durchgangs der Pflanzen auf dem Förderband , während der Rüttler die Erde von den Wurzeln weg bewegt.

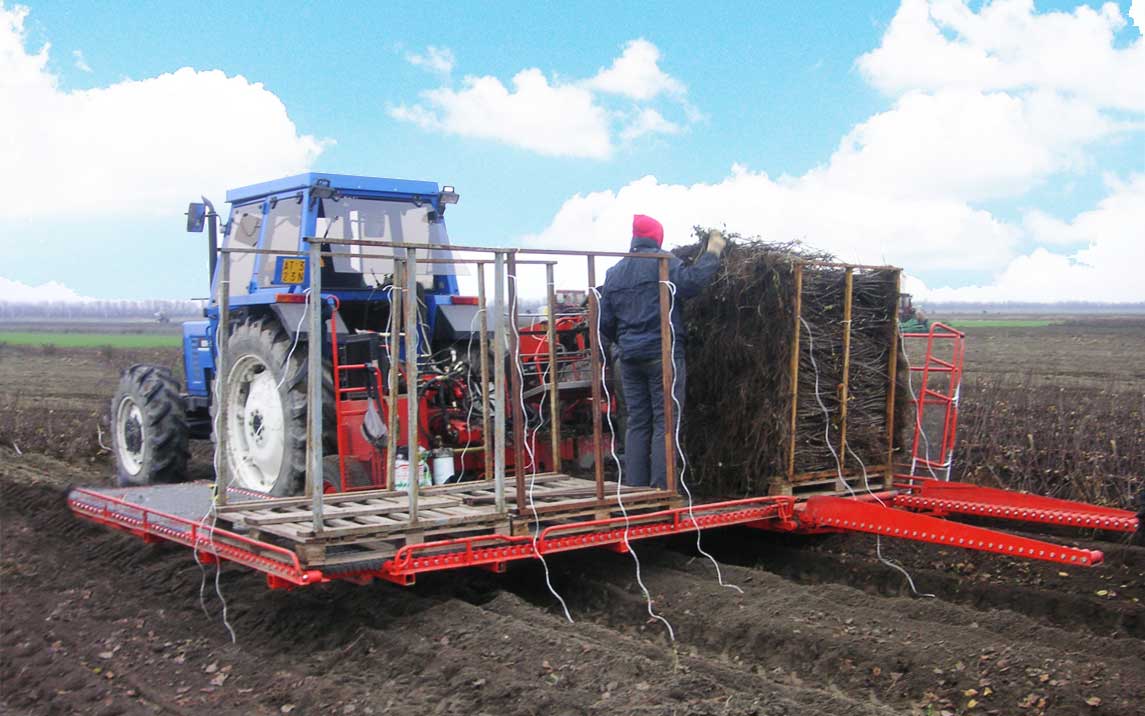

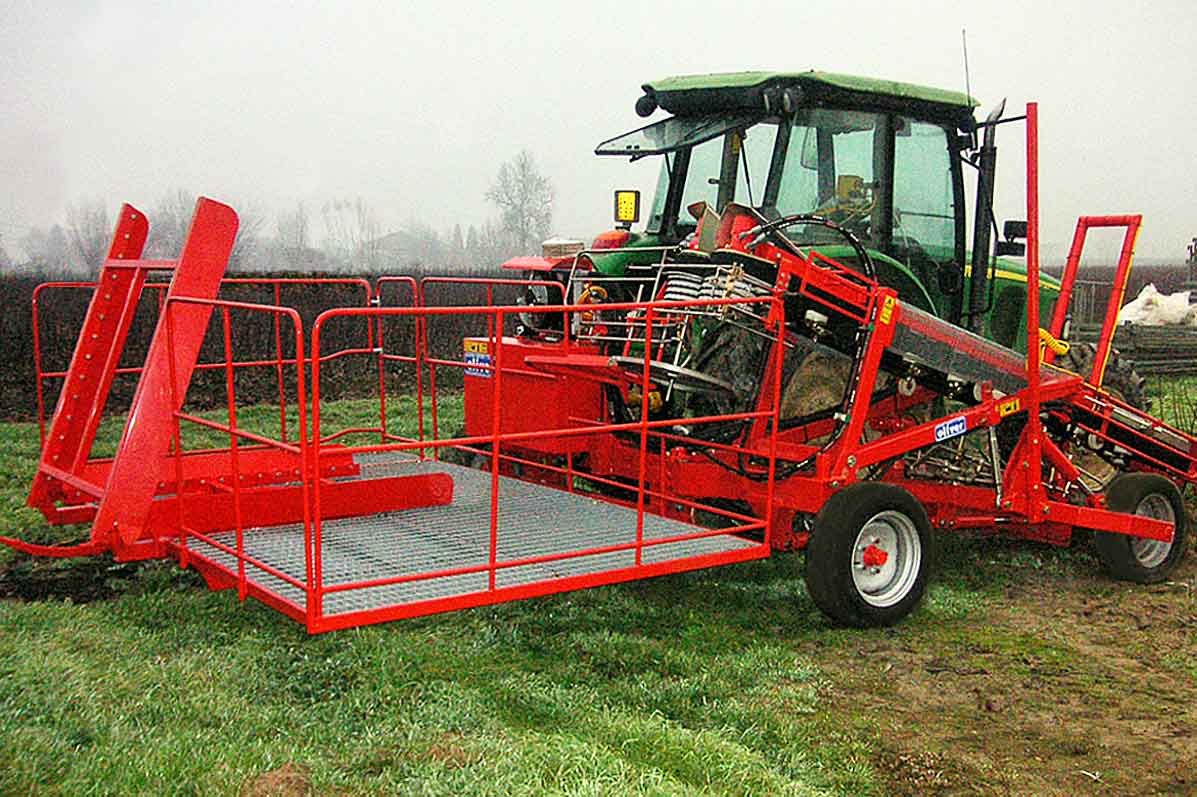

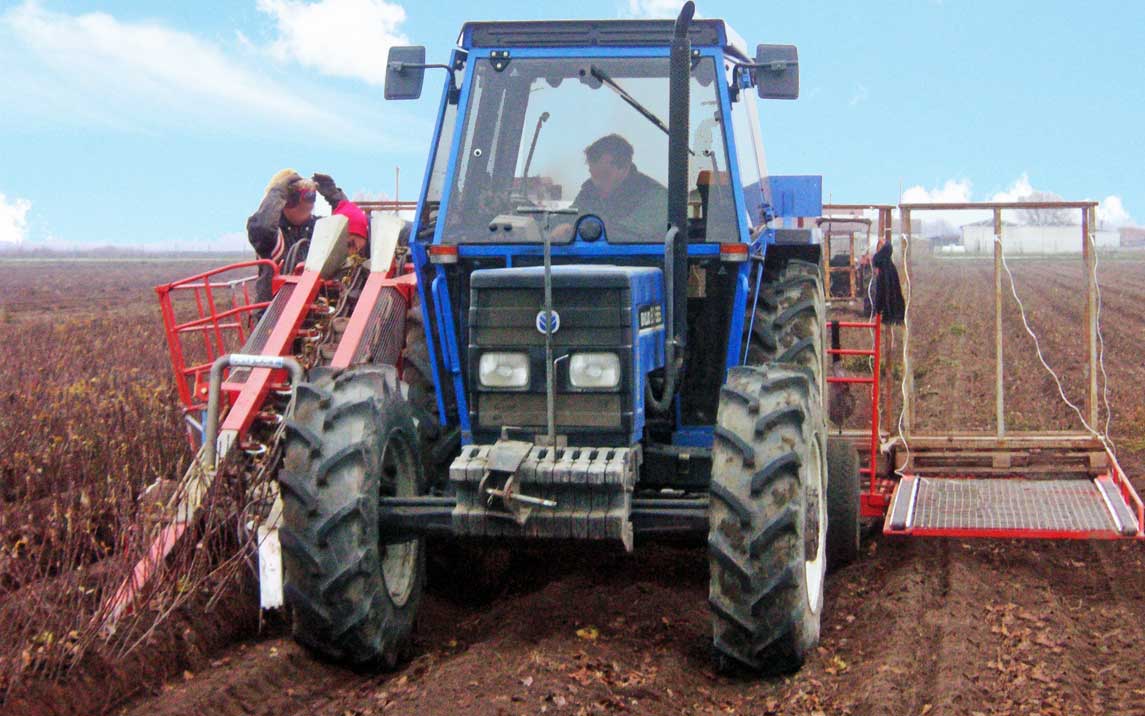

Am hinteren Ende des Klemmbandroder s SP2000 TXC ist eine Plattform (11) montiert, auf der die Bediener, die die Sortierung der Pflanzendurchführen, Platz finden (12).
Die Maschine ist mit einem autonomen hydraulischen/elektrischen System ausgestattet:
13) Öltank
14) Ölkühlsystem
15) Tandem-Pumpeneinheit , die die Bewegung dank des mit dem Traktor verbundenen Getriebes aufnimmt.
Die Tandempumpen speisen die Hydraulikmotoren der Rüttler, Bänder und Hydraulikzylinder.
16) Hydraulikmotoren, die das Förderband und den Rüttler bewegen.
17) Geschwindigkeitsregler für Förderband und Rüttler.
Die Steuerkonsole (18) steuert die drei Hydraulikzylinder.
Der Lenkzylinder (19) korrigiert und hält die Maschine in der Arbeitsphase am Laufen.
Hubzylinder (20), hebt und senkt den beweglichen Rahmen bei der Arbeit und hebt ihn bei der Fortbewegung an.
Aushubsspitzenzylinder (22), stellt die Arbeitstiefe des Aushubsmessers ein.

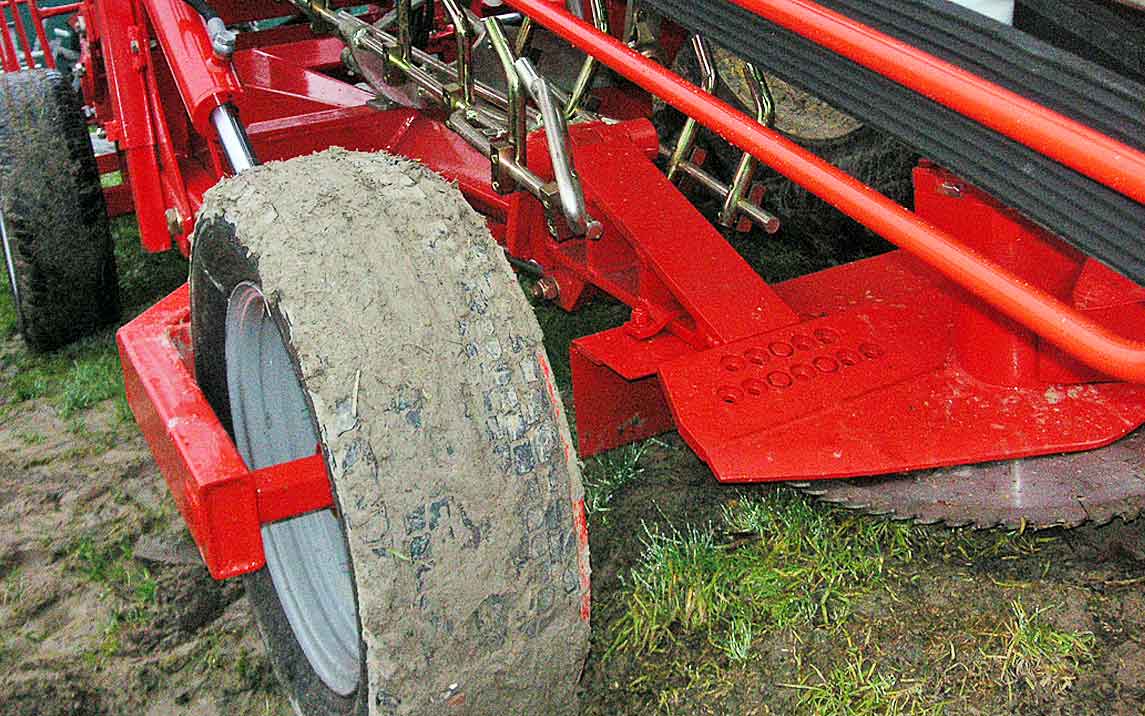

Die beiden Stabilisierungsräder sind in Höhe und Breite verstellbar.

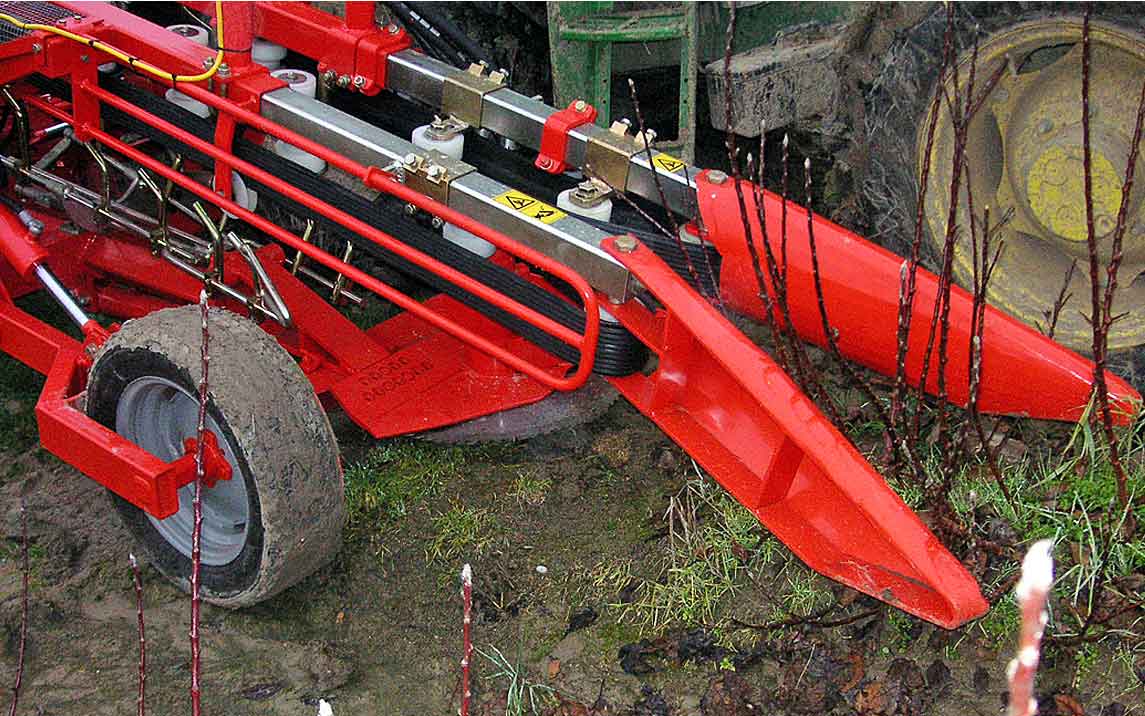

Die Maschine ist serienmäßig mit einem Richtungsschar ausgestattet, das mit einem Ruder (31) versehen ist, das durch Eindringen in den Boden (die Tiefe ist einstellbar) dazu beiträgt, die Maschine während der Arbeitsphase in Führung zu halten.
Technische Daten
23) Abmessungen der Maschine:
wenn sie geöffnet ist 3400x3200x2200
wenn sie geschlossen ist 1600x3200x2200, Gewicht 1100 Kg
Größe der Plattform:
24)groß 4200x2100x1300, Gewicht 400 Kg
25)klein 3200x2100x1300, Gewicht 300 Kg
Palettenkorb
Um das Ernten der Pflanzen auf der Plattform besser verwalten zu können, gibt es Palettenkörbe (27) , die dank ihrer hohen Schultern viele Pflanzen sicher aufbewahren.
27) Abmessungen:
1070x1530x1500, Gewicht 40 Kg

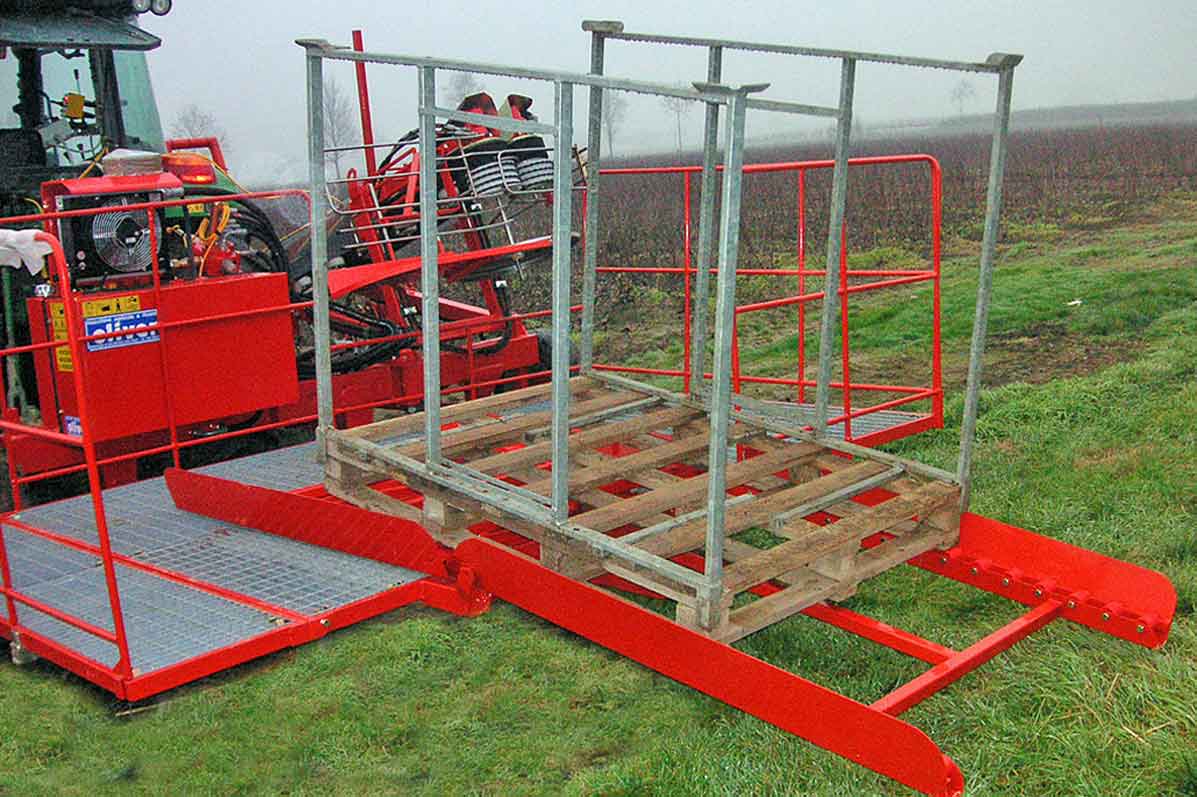

Be-/Entlade-Satz

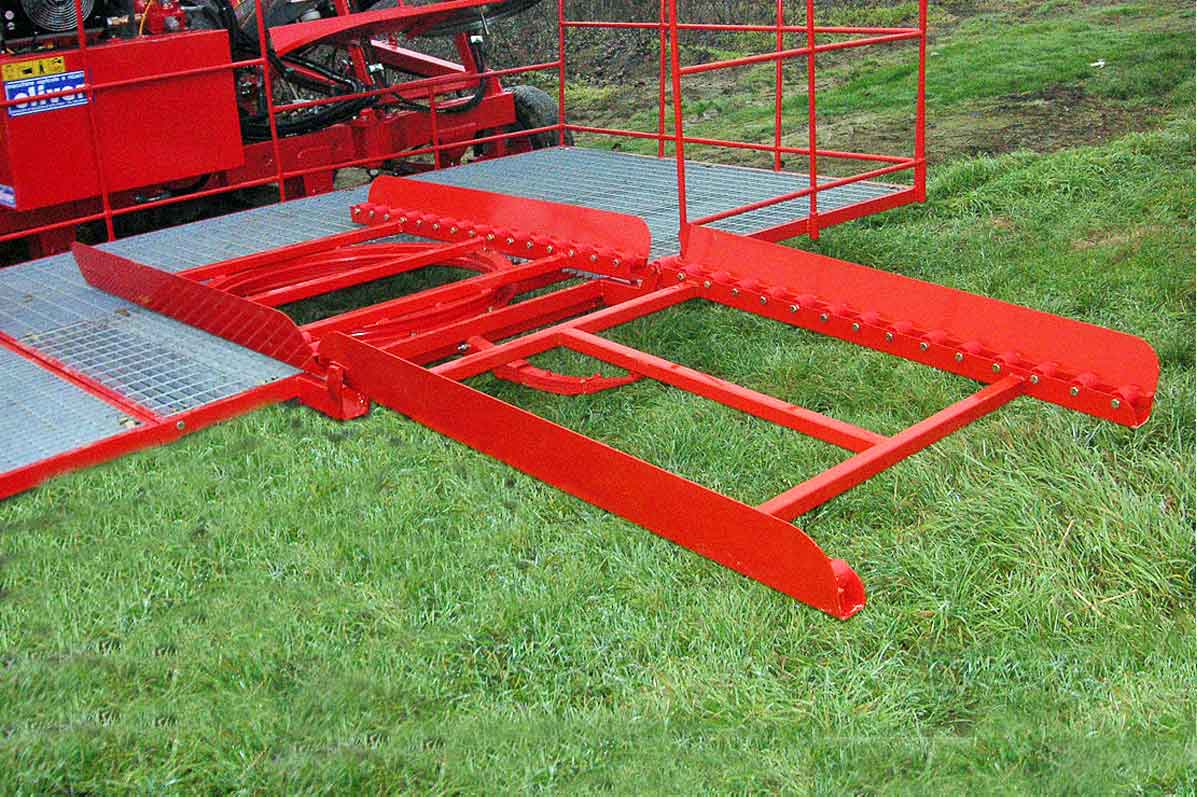

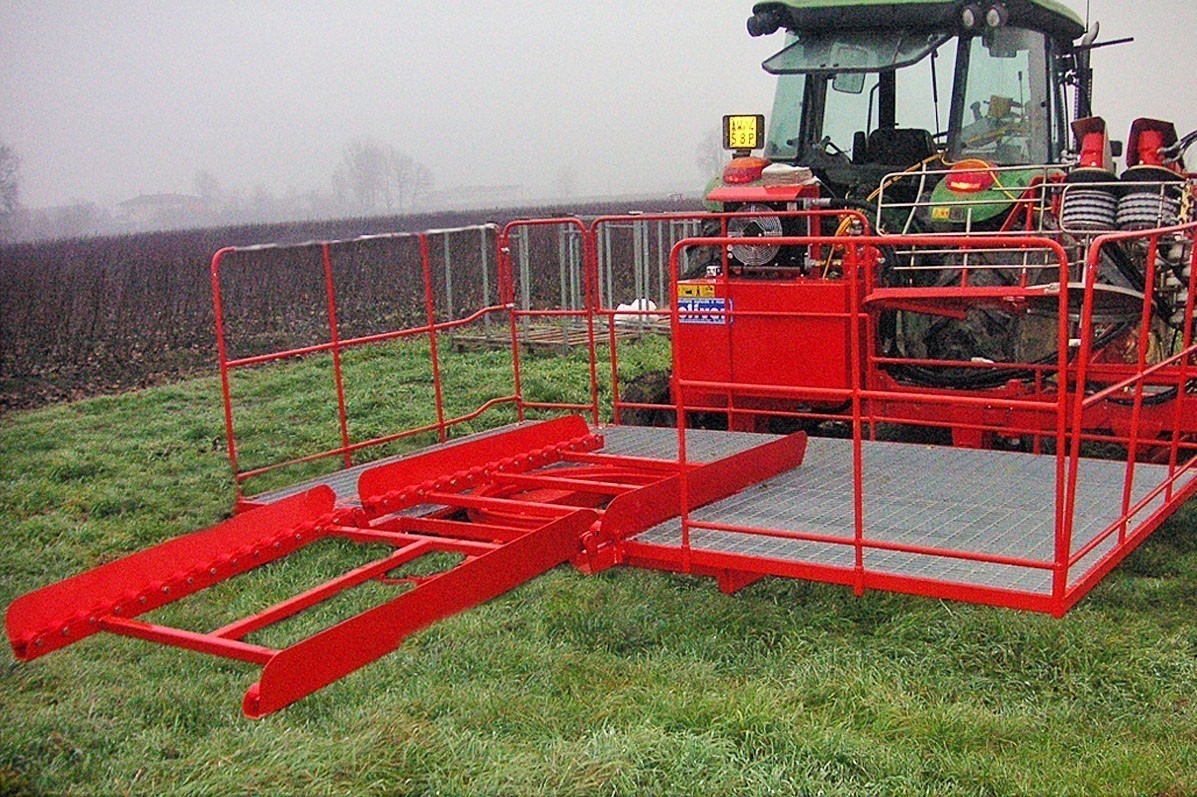

Um das Be- und Entladen der Palettenkörbe (28) zu erleichtern, ist ein Satz bestehend aus einem Drehkarussell (29)erhältlich, mit dem die Palettenkörbe beladen und dann auf die Auf-/Abfahrbahn (30) geleitet werden können.
29) Abmessungen des drehbaren Karusells:
1160x1500x240, Gewicht 95 Kg
30) Abmessungen des drehbaren Karusells:
1160x1600x340, Gewicht 50 Kg
Erntehelfer-Satz
Um die Sortierung der Pflanzen zu erleichtern, steht ein Erntehelfer-Satz (32 ) zur Verfügung, um die Anzahl der Mitarbeiter an Bord zu reduzieren. Der Satz übernimmt die synchronisierte Bewegung von den Hydraulikmotoren der 2 Förderbänder. Seine besondere Struktur befördert die Pflanzen vor den Bediener, so dass dieser Zeit hat, eventuelle Höhenunterschiede zu prüfen und sie dann zu trennen.
32) Abmessungen:
1400x1400x730 Gewicht 70 Kg
