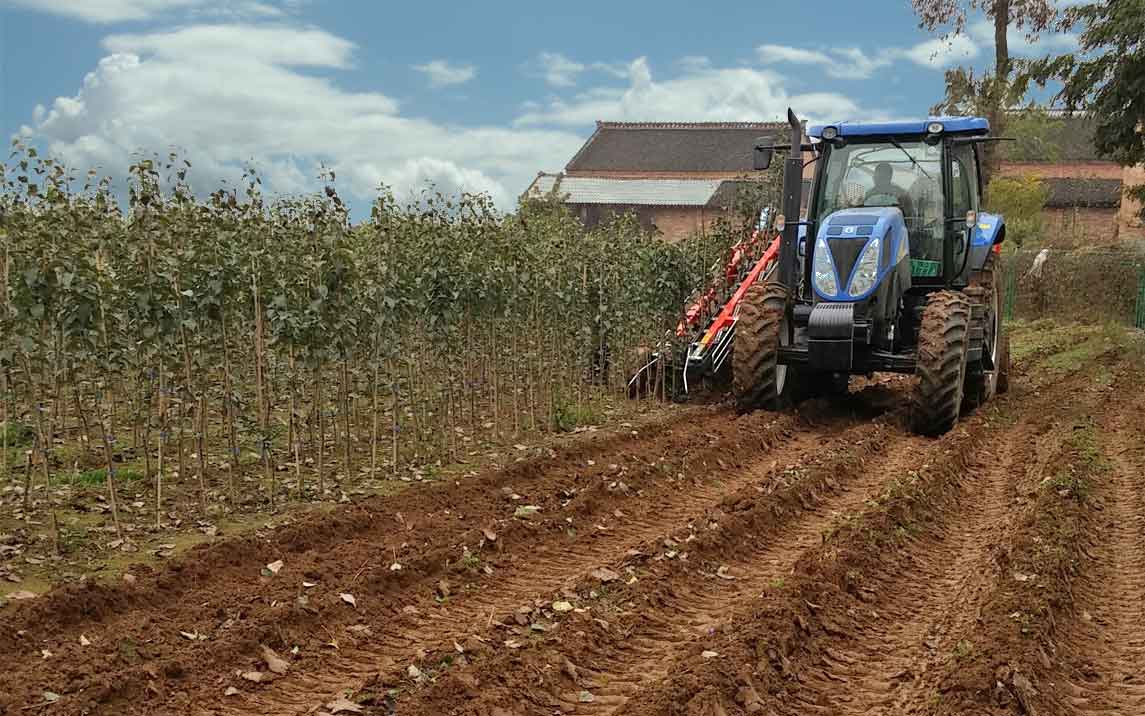

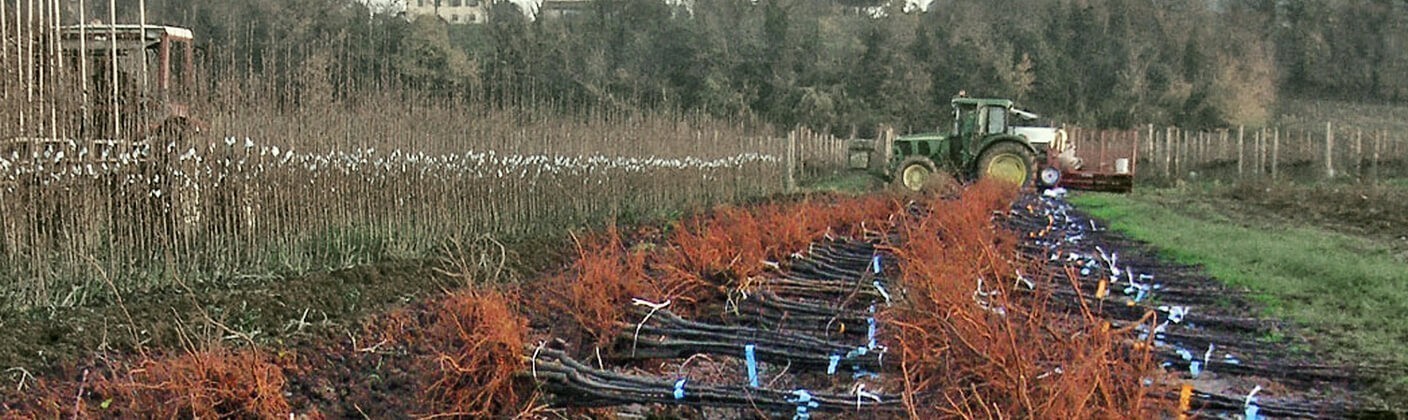

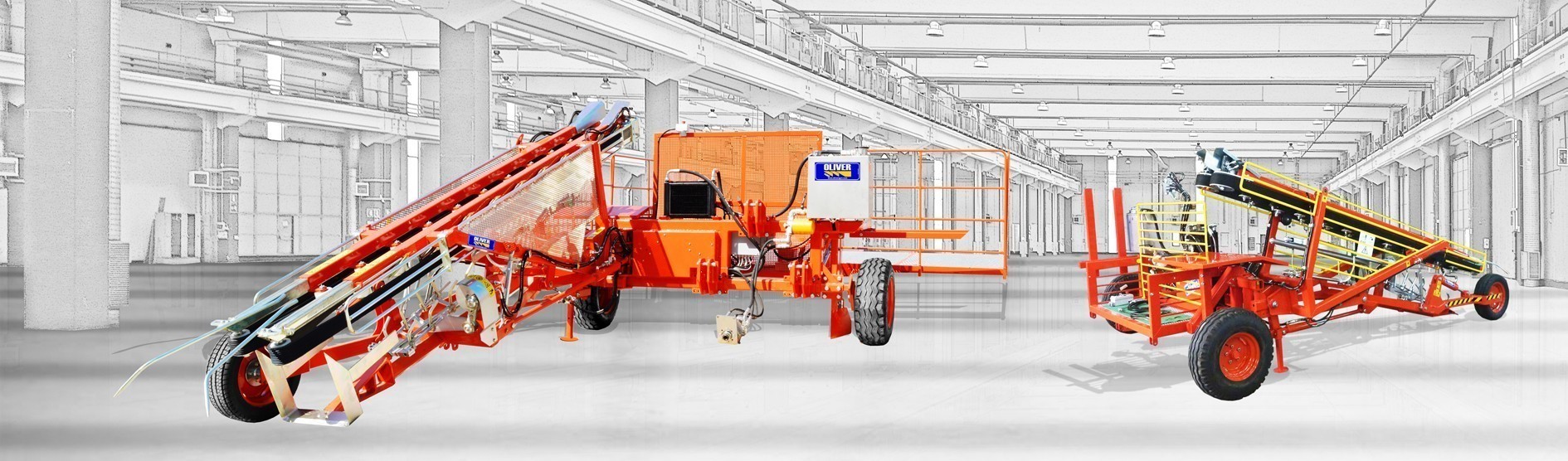

Die SP96 ist eine Maschine, die enwickelt wurde für:
-den Aushub
– die Ernte
– die Sortierung oder Lagerung von Pflanzen im Baumschule
Performierend auf allen Arten von Böden, insbesondere auf hartem / schwerem / lehmigem Boden.

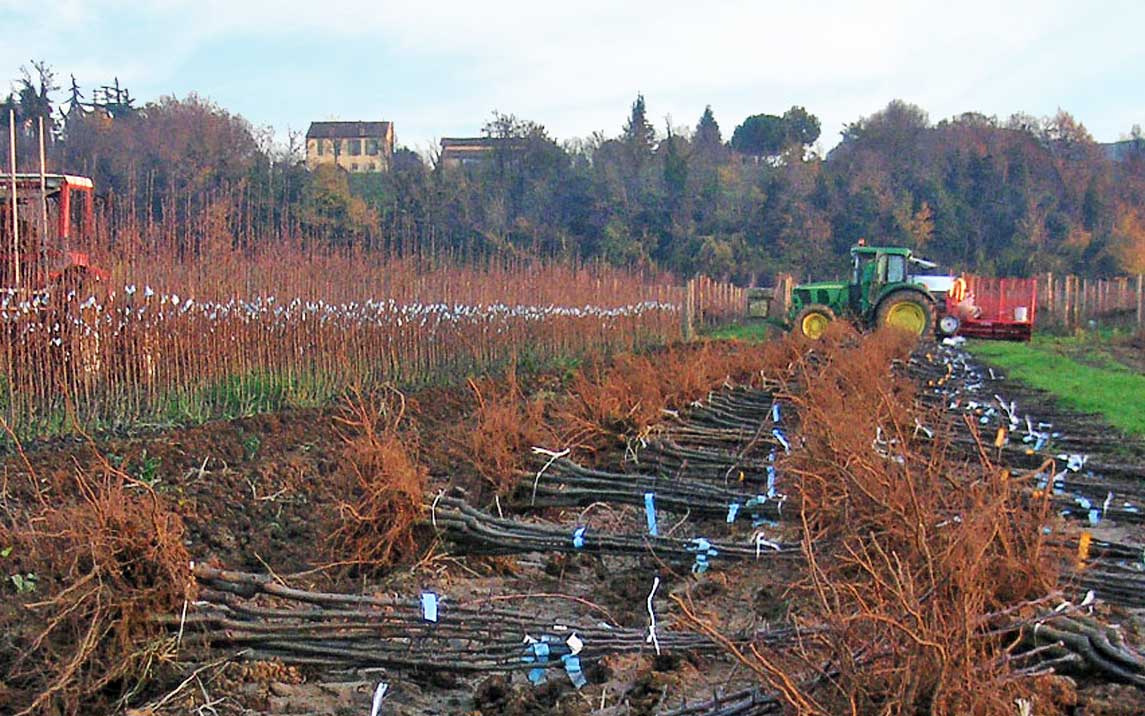

Geeignet für Baumschule ab:
250-300.000 Obstbaumpflanzen und bewurzelte Stecklinge, mit einem Tagesertrag von mehr als 20. 000 geernteten Pflanzen , 15.000 geernteten und sortierten Pflanzen in Böden von mittlerer Textur.
Arbeiten an Wurzelsystemen von 30 bis 45 cm.
Struktur und Arbeitsweise

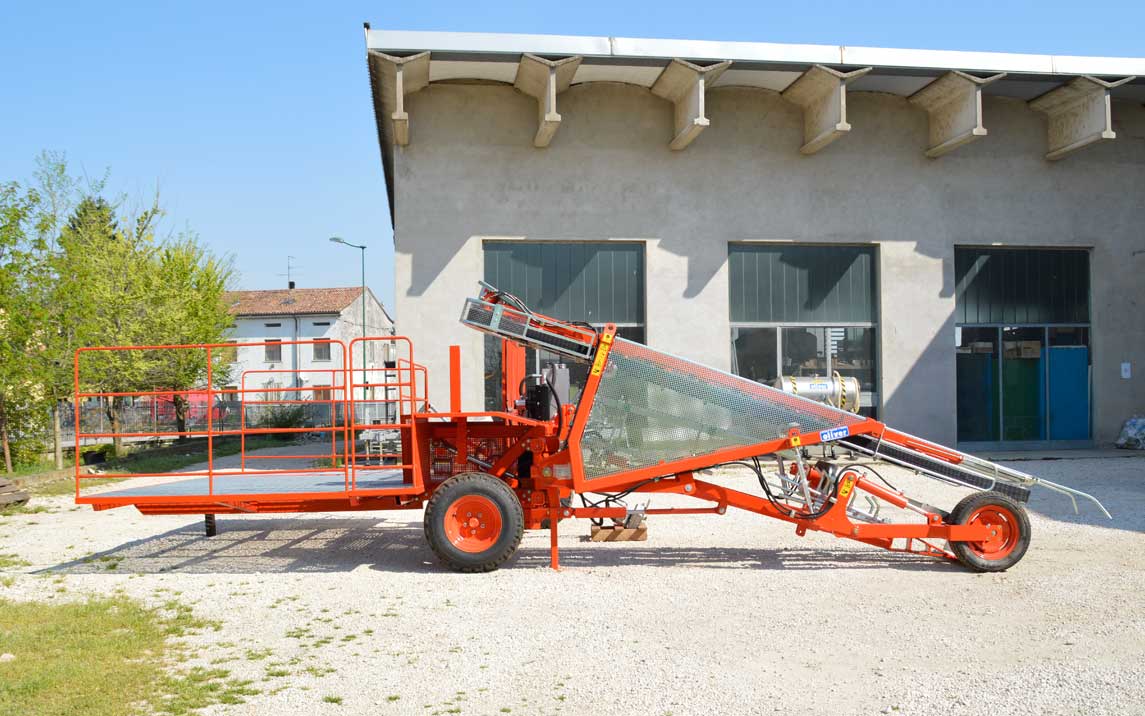

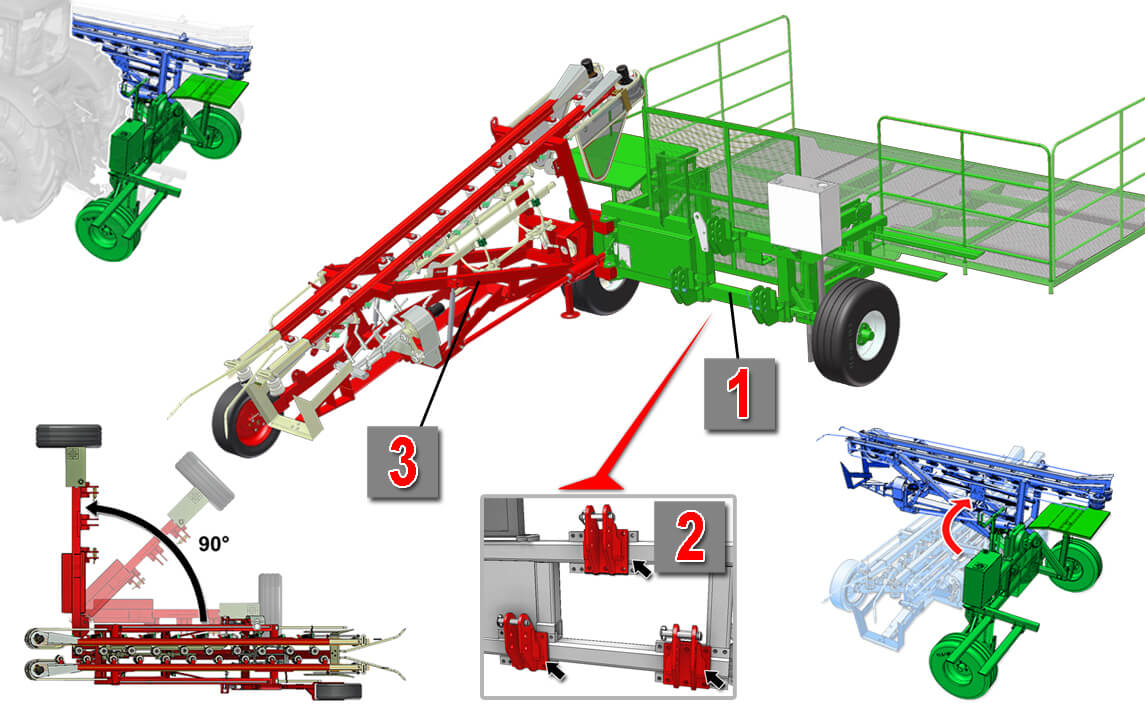

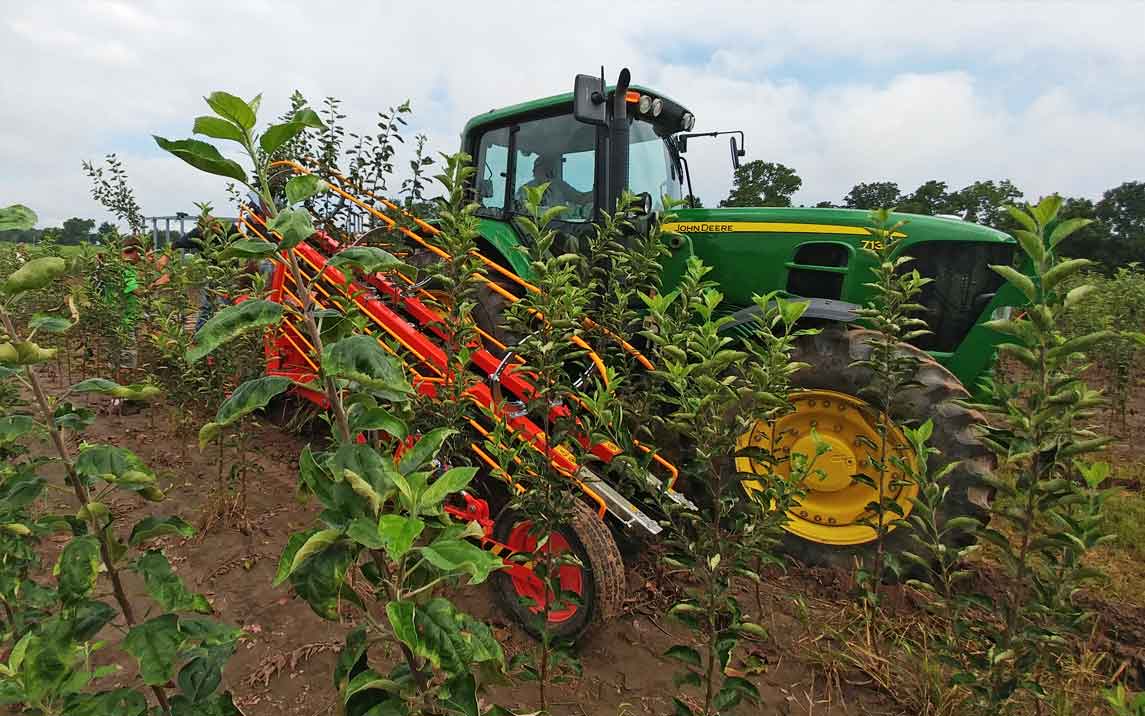

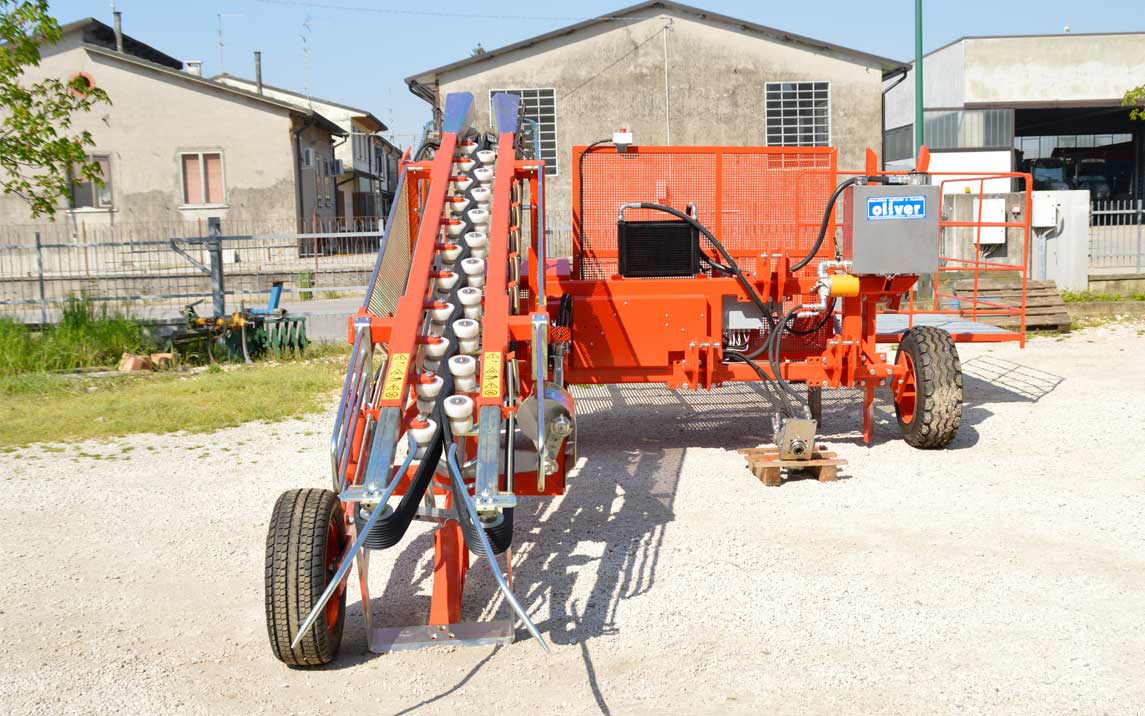

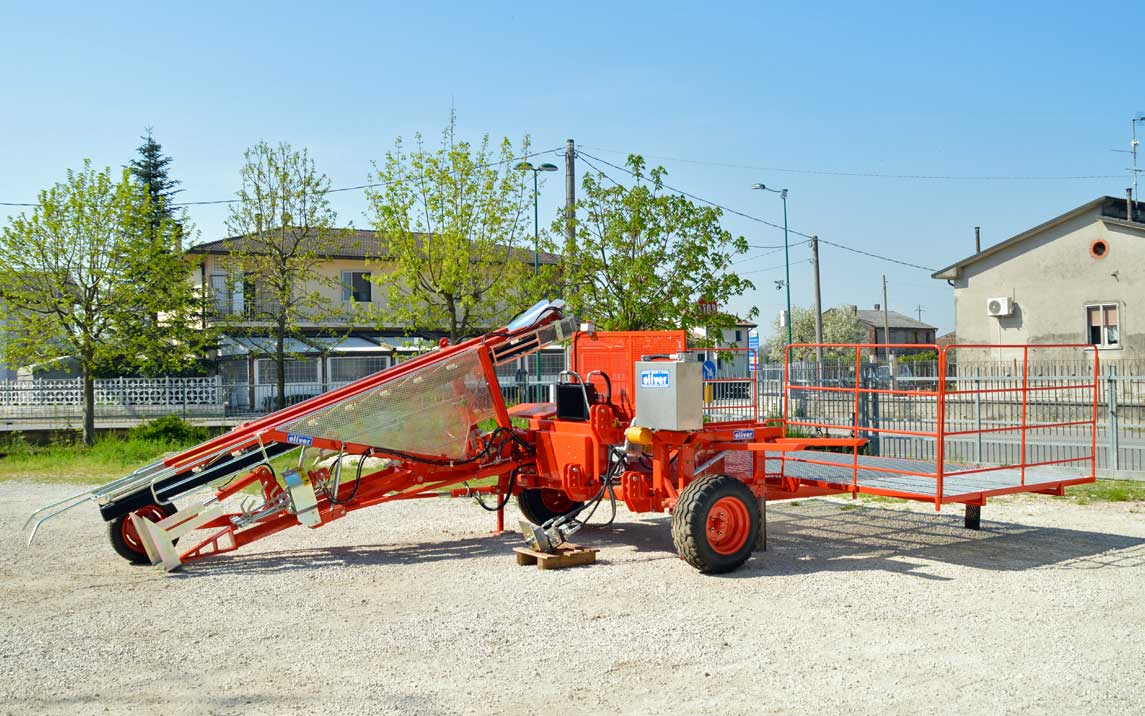

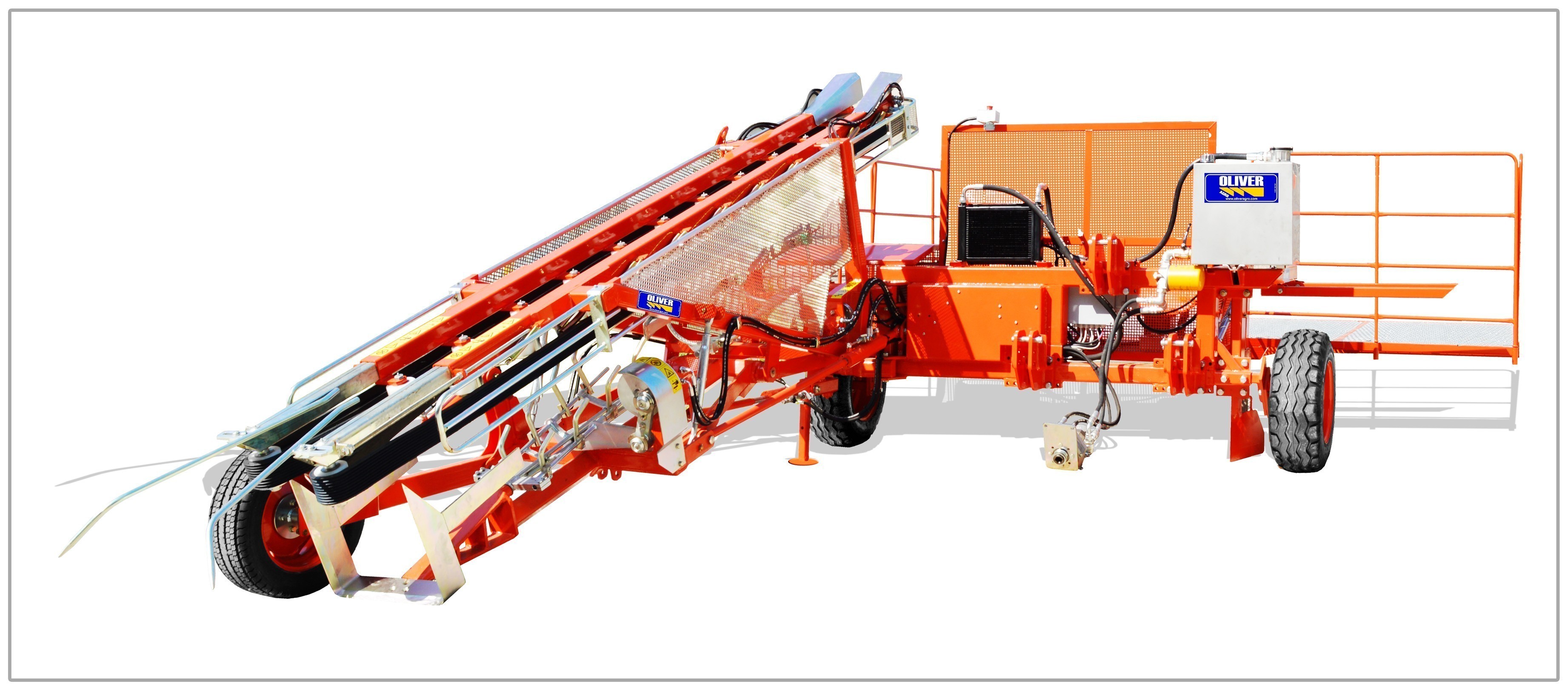

Der Klemmbandroder SP96 ist eine gezogene Maschine, bestehend aus einem Rahmen (1), ausgestattet mit einem einstellbaren Dreipunkt-Anschluss (2) zum Ankuppeln an verschiedene Traktoren. Die Aushubsspitze schließt im Falle eines Transports um 90° auf sich selbst (3 ), um die Gesamtabmessungen zu verringern.

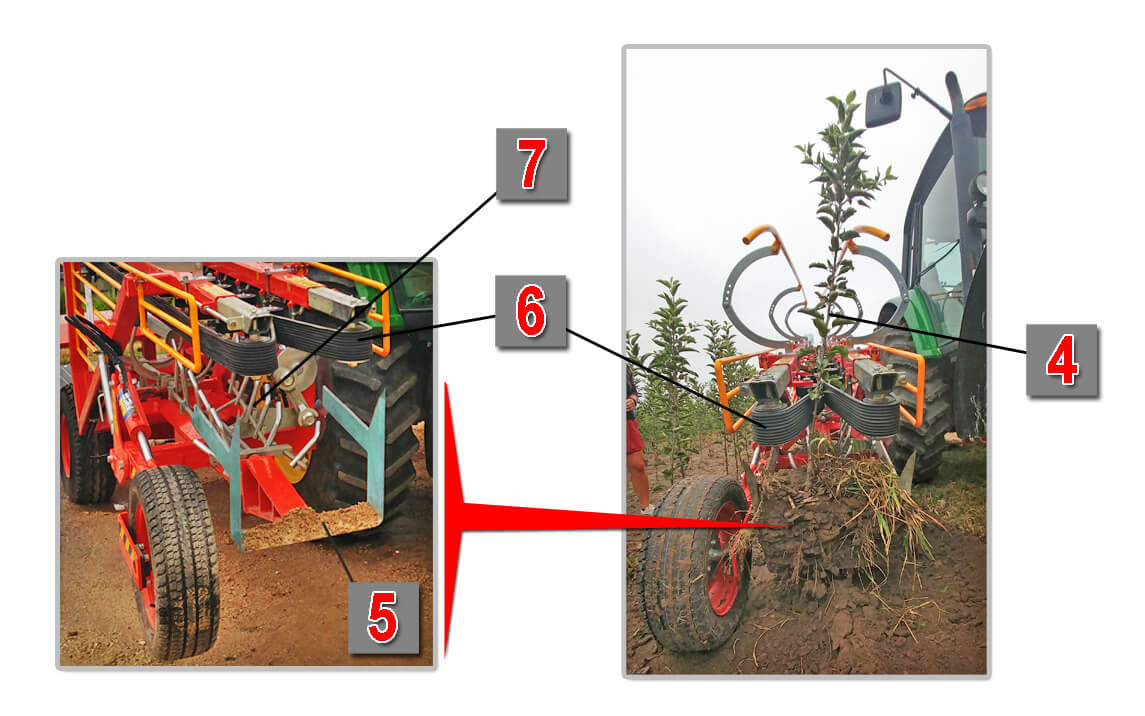

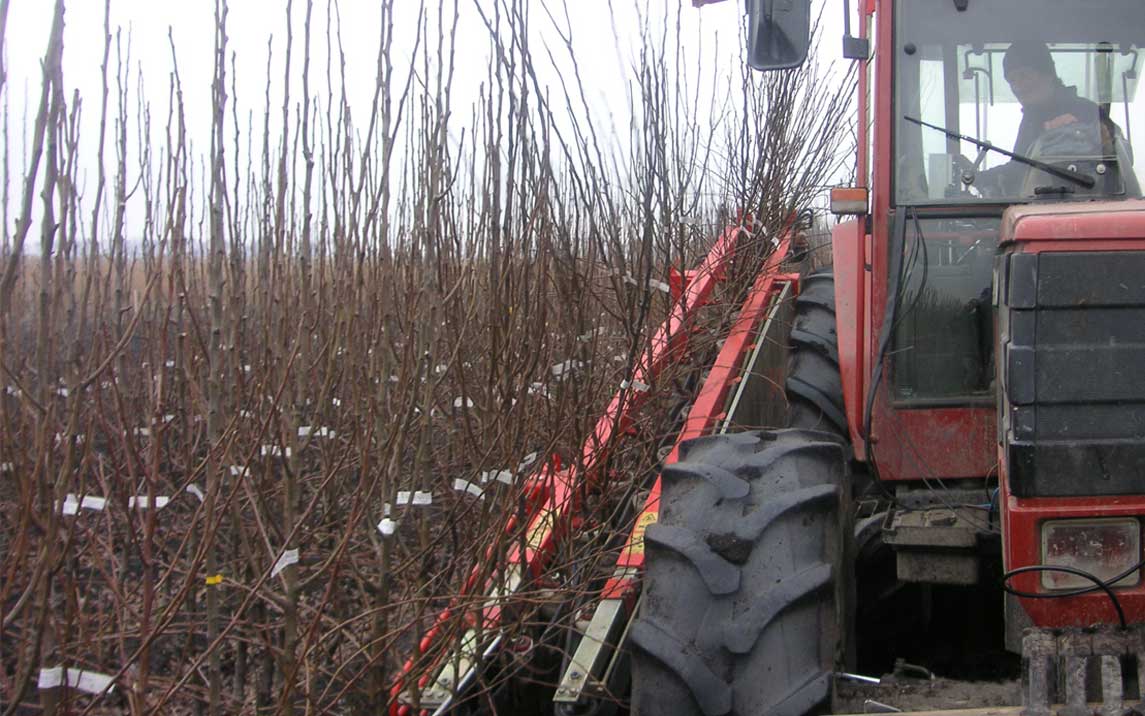

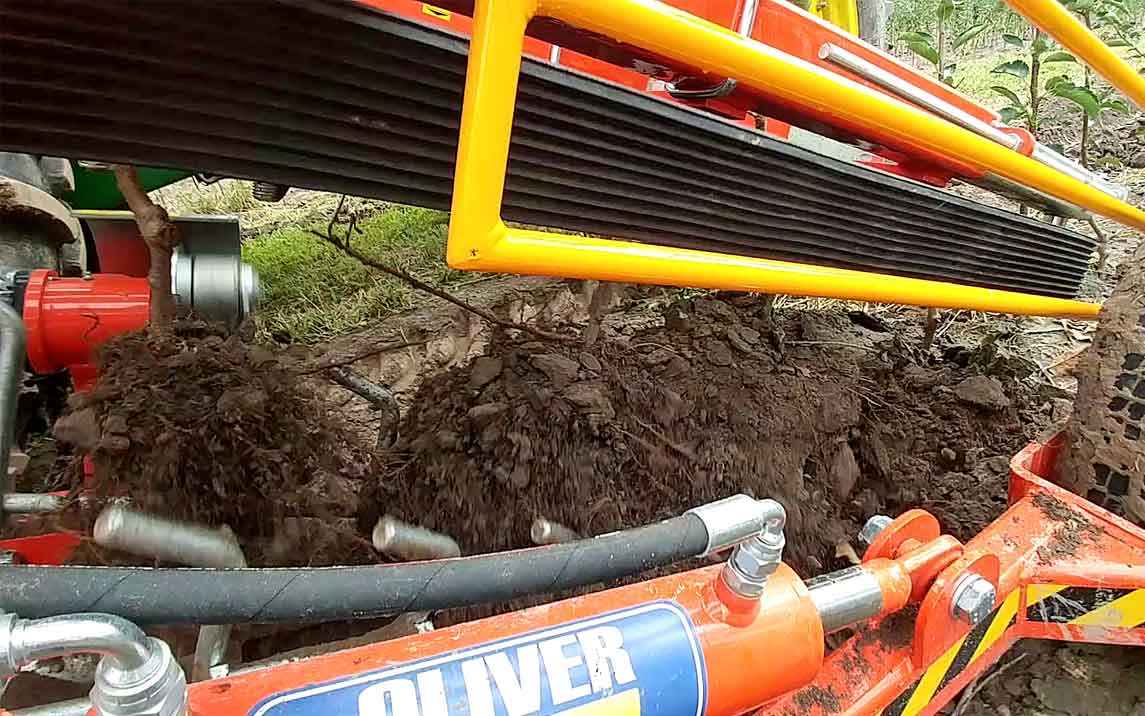

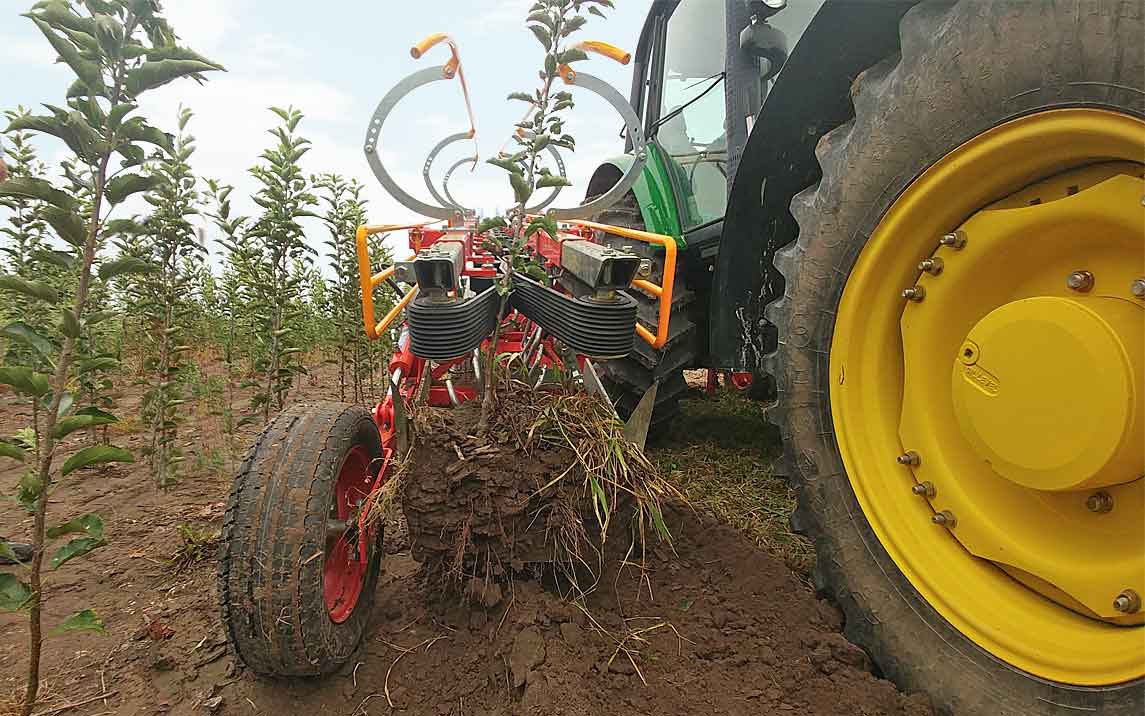

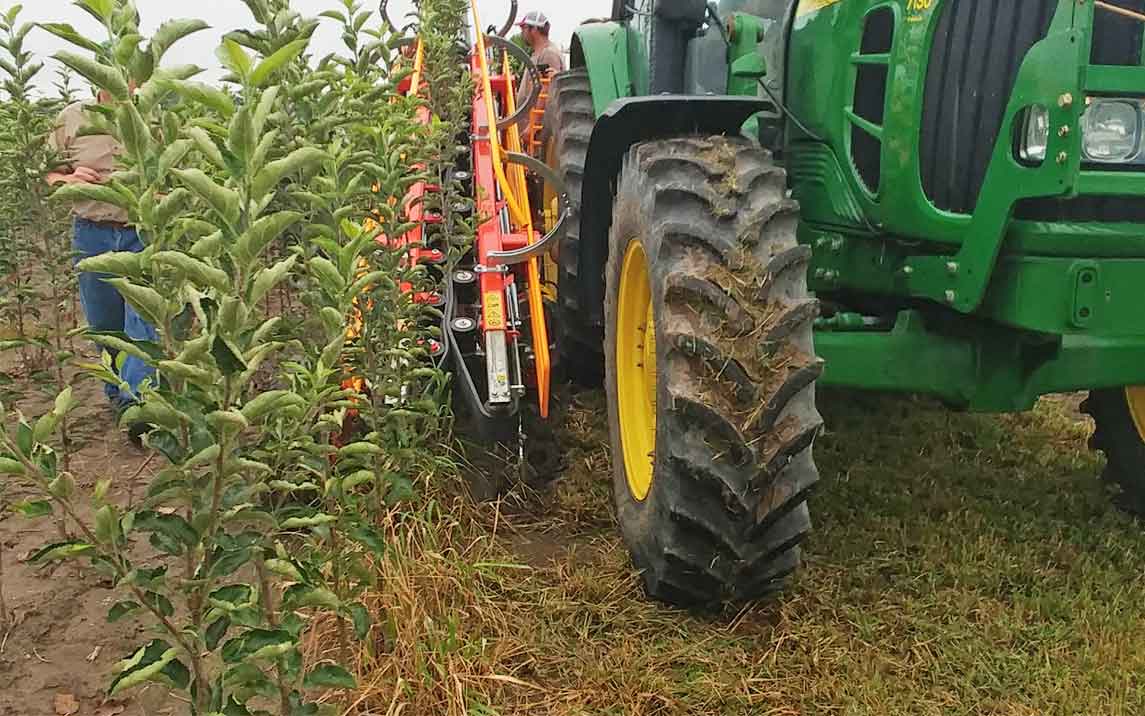

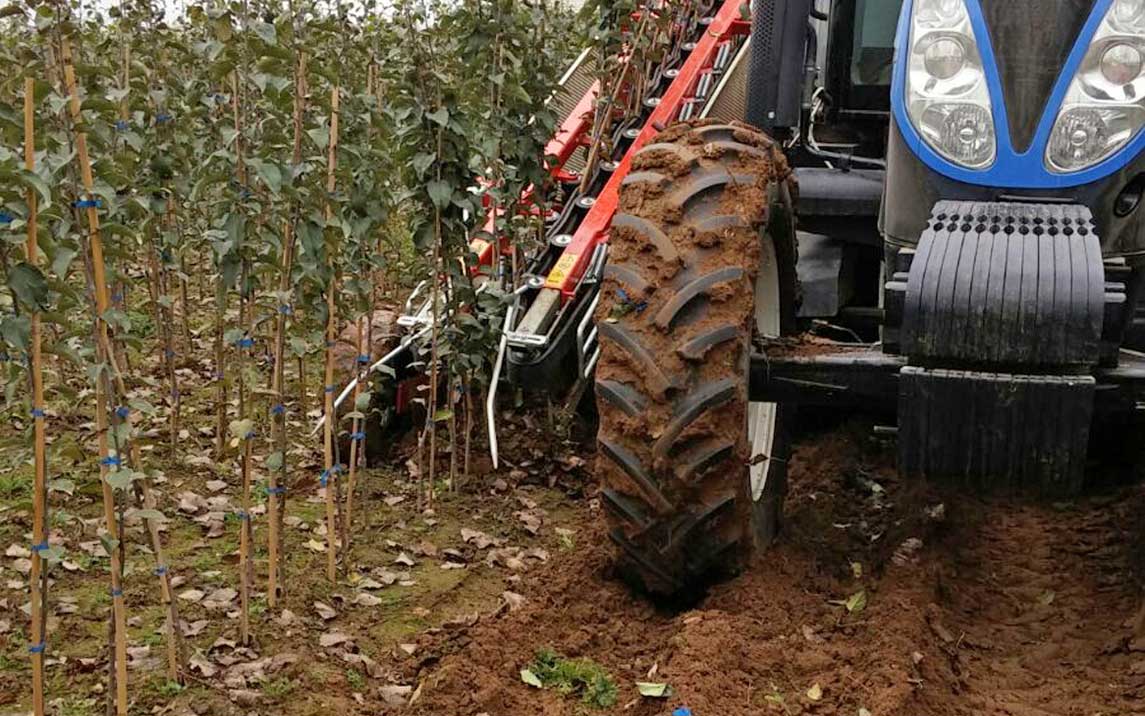

Der Klemmbandroder SP96 extrahiert die Pflanze (4) dank des Aushubmessers (5), das tief in den Boden, unterhalb des Wurzelsystems, eindringt.

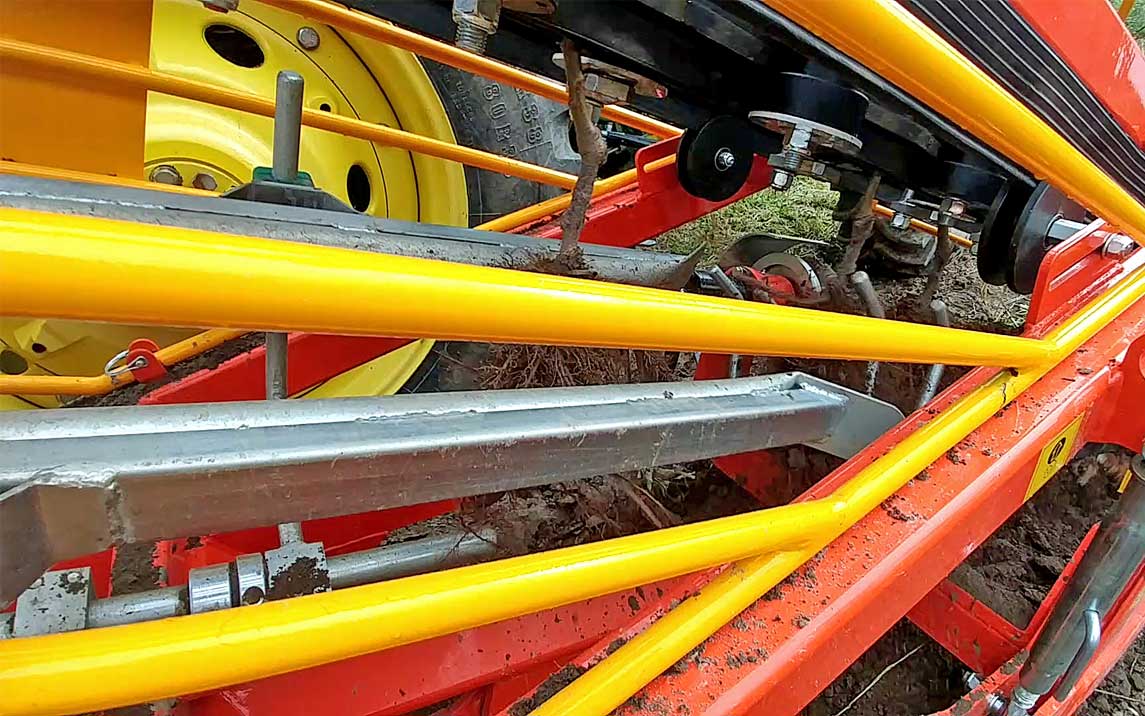

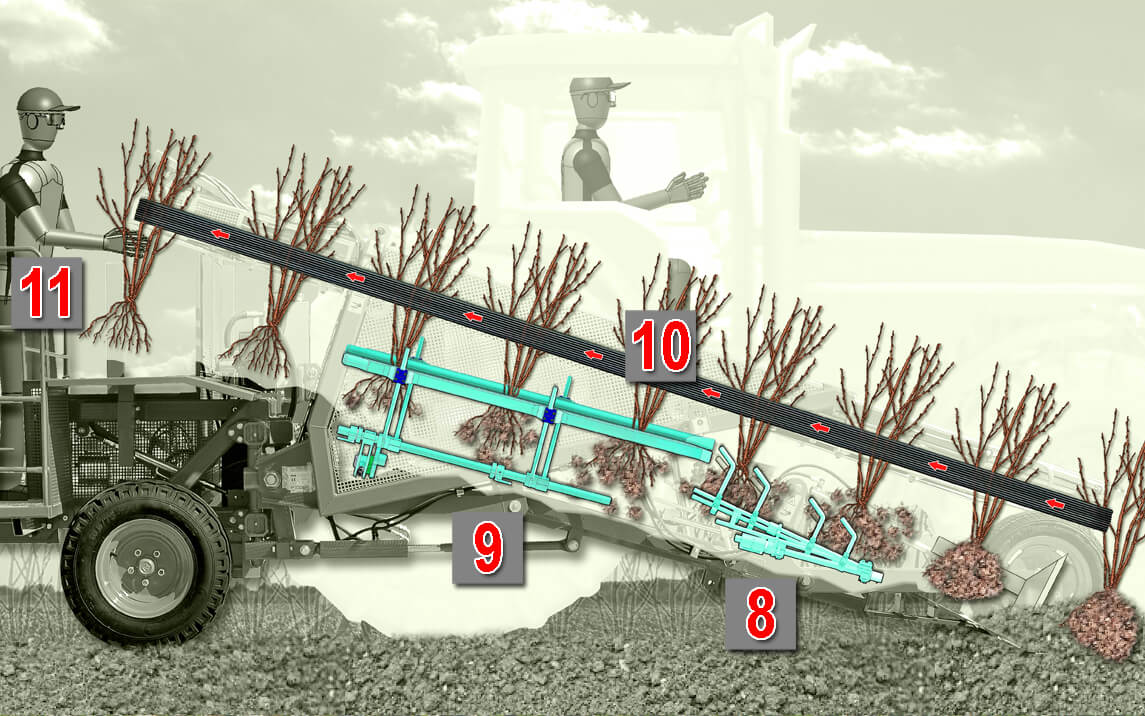

Gleichzeitig fängt das Förderband (6) den Stängel der Pflanze ab, hält ihn gerade und transportiert ihn in Richtung des ersten Rüttlers (7).

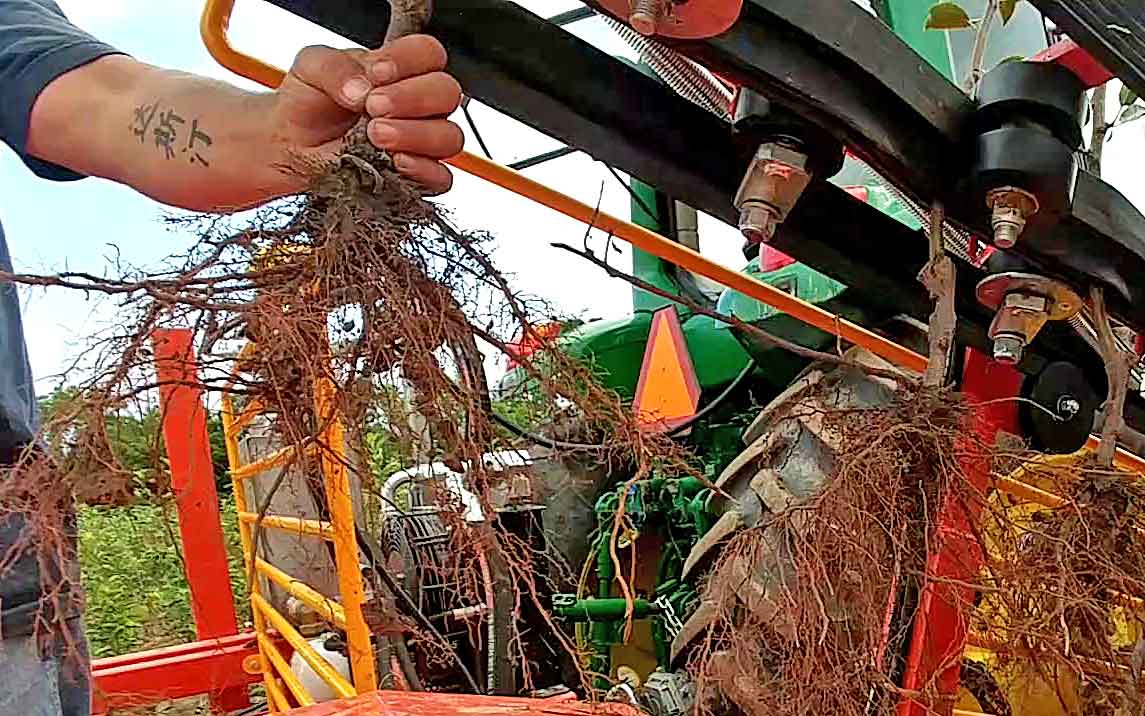

Der erste Rüttler (8), der abwechselnd oszilliert, führt ein erstes Abschöpfen der Erde durch und entfernt sie von den Wurzeln.
Unmittelbar danach schließt der zweite Rüttler (9) die Reinigung des Wurzelsystems der Pflanze ab.

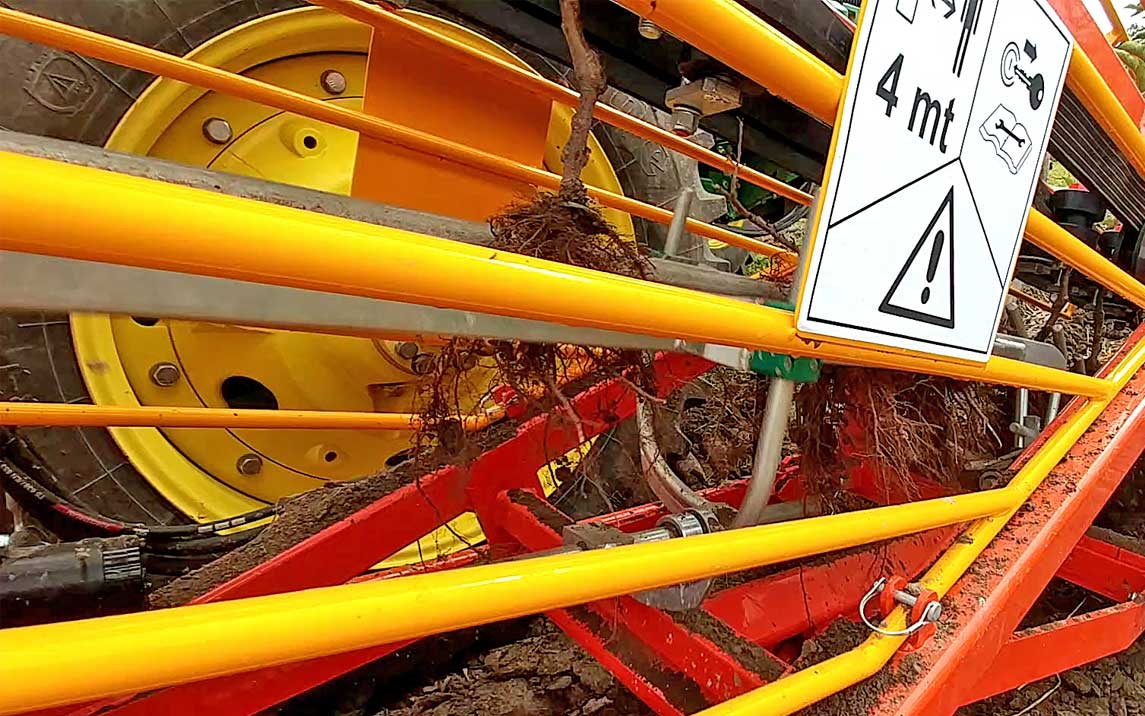

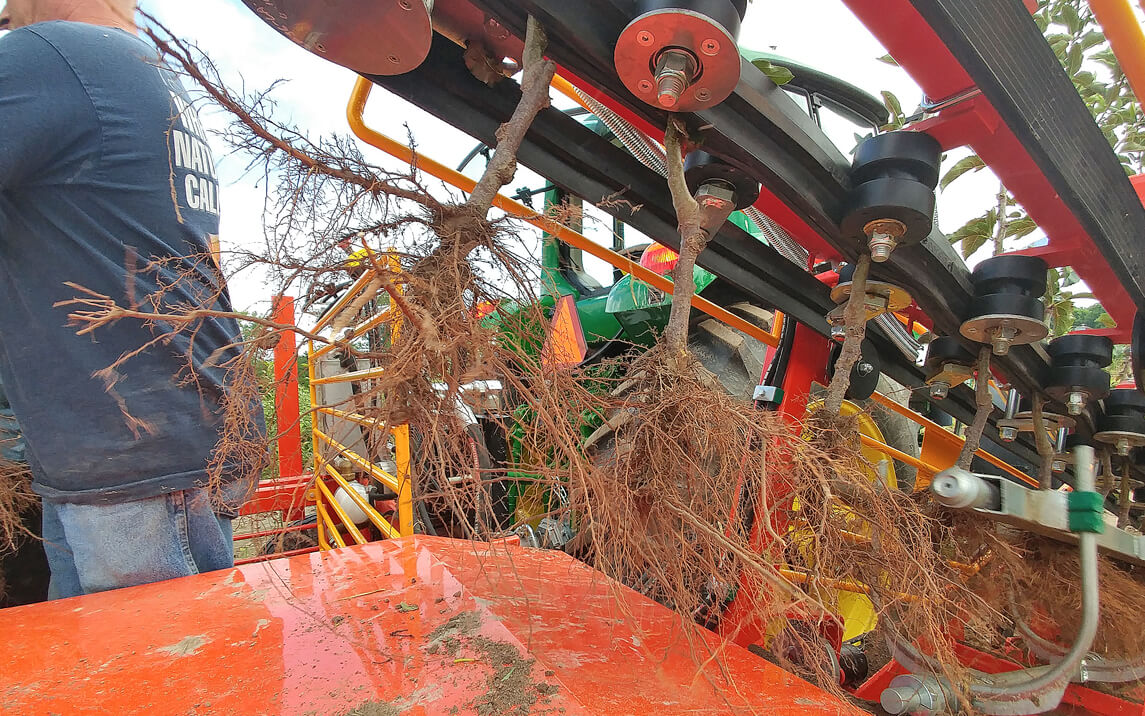

Das Förderband (10) hält die Pflanzen durch Einstellung der richtigen Geschwindigkeit, die mit der Vorwärtsbewegung des Traktors synchronisiert wird, in einer geraden Position und führt sie zum Bediener (11) , der sie einsammelt.

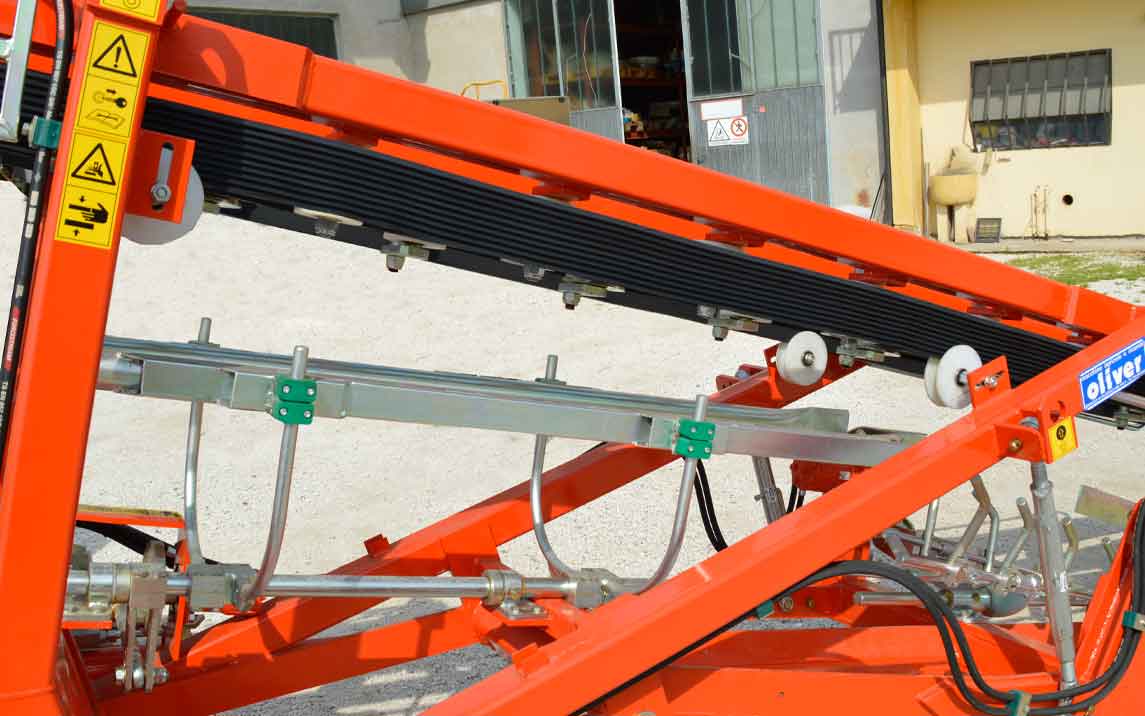

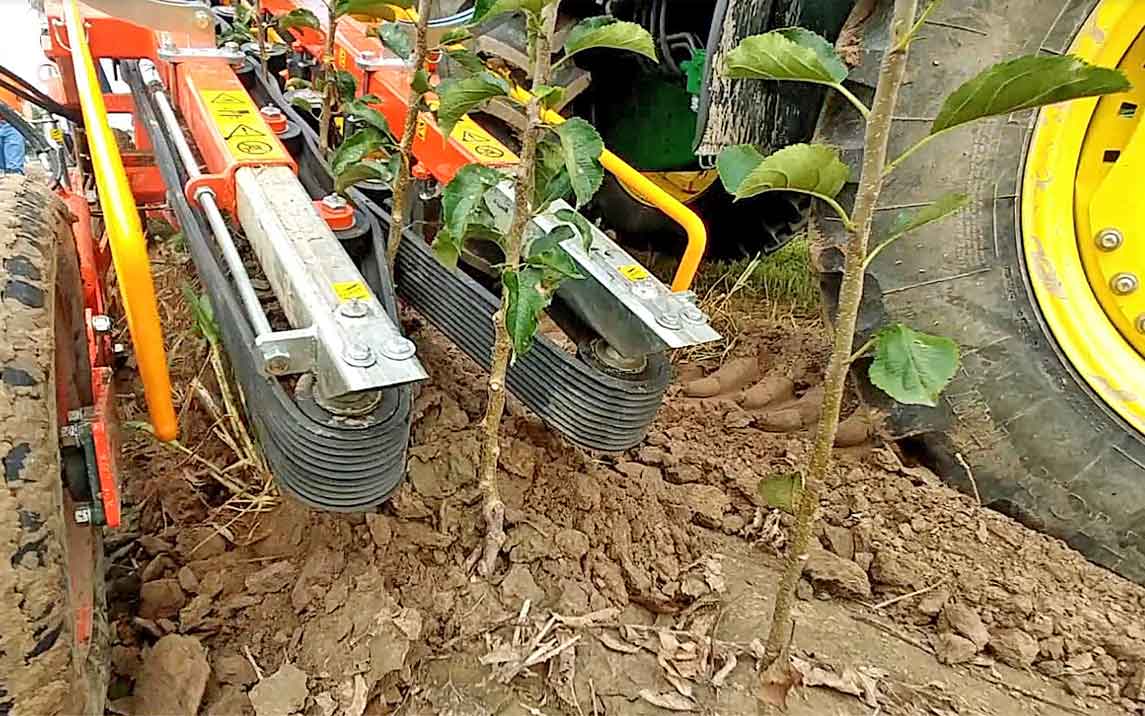

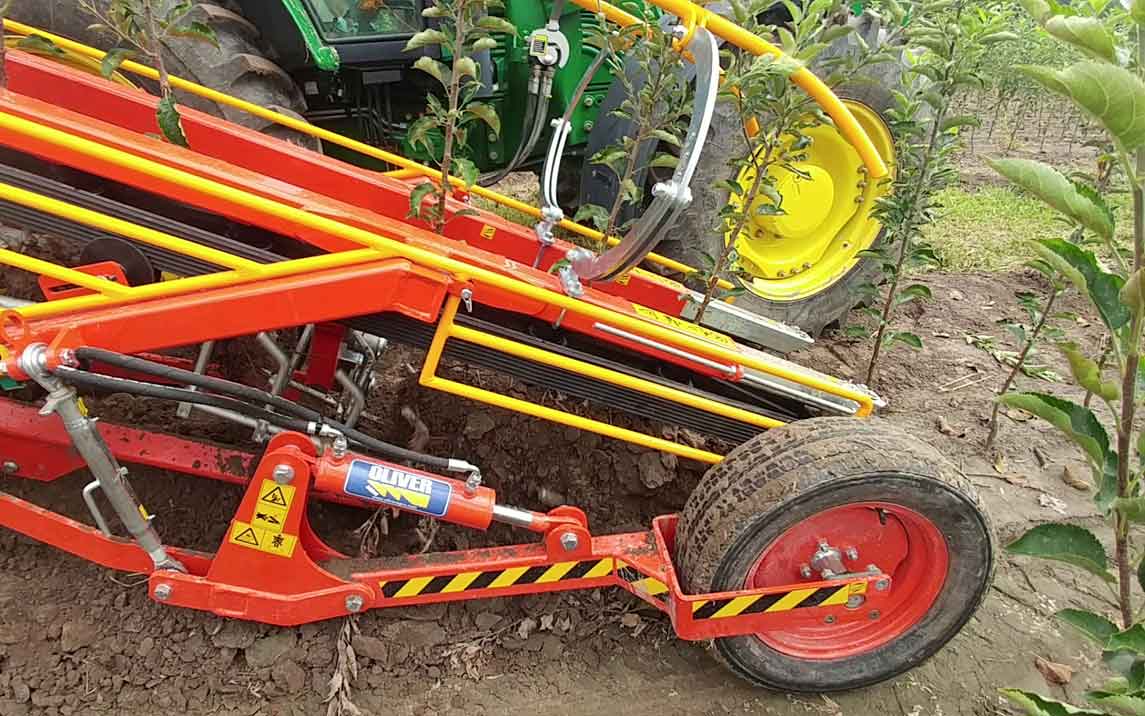

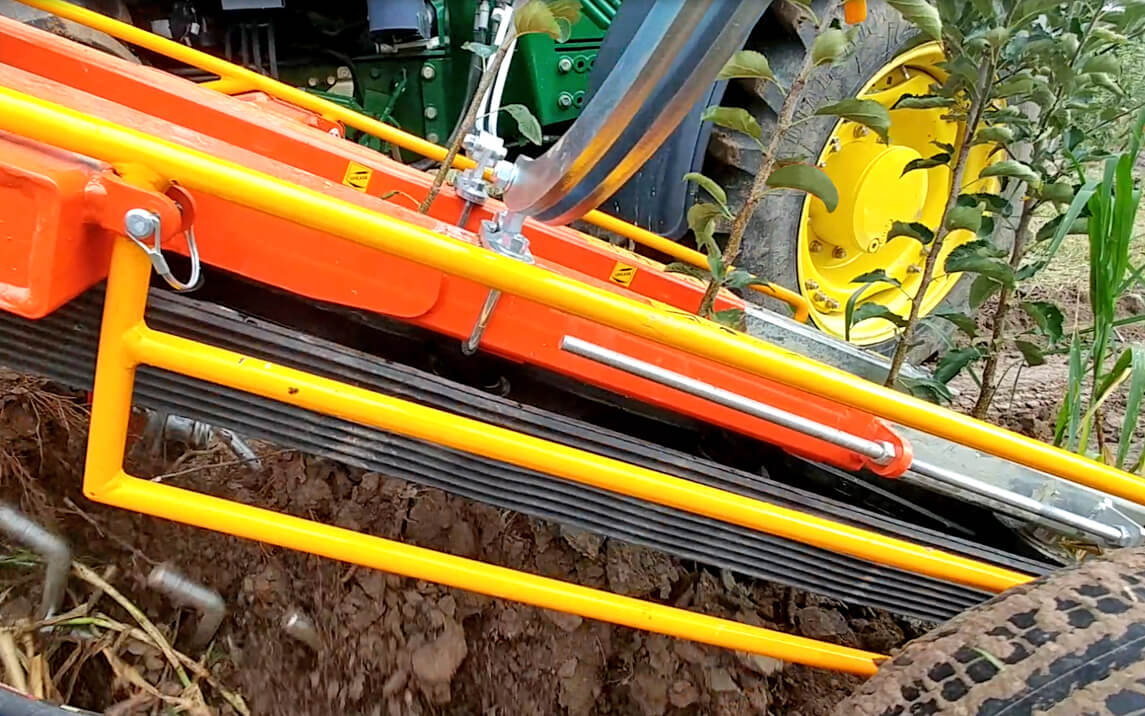

Detailansicht des Förderbandes

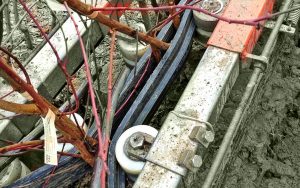

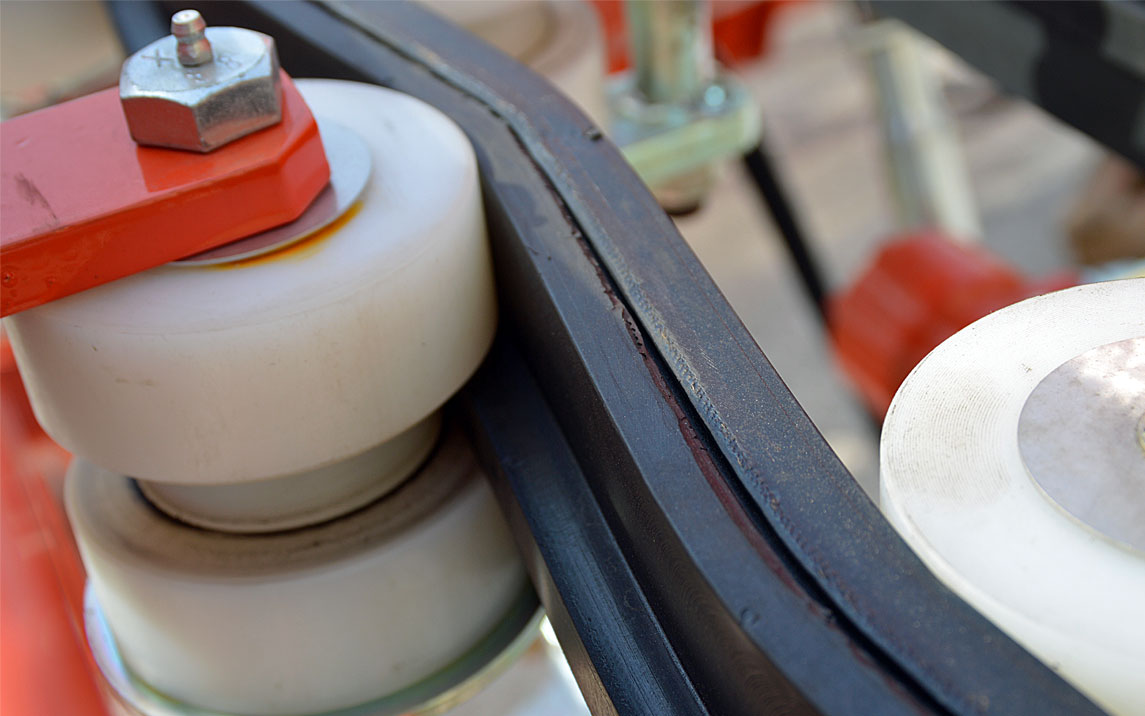

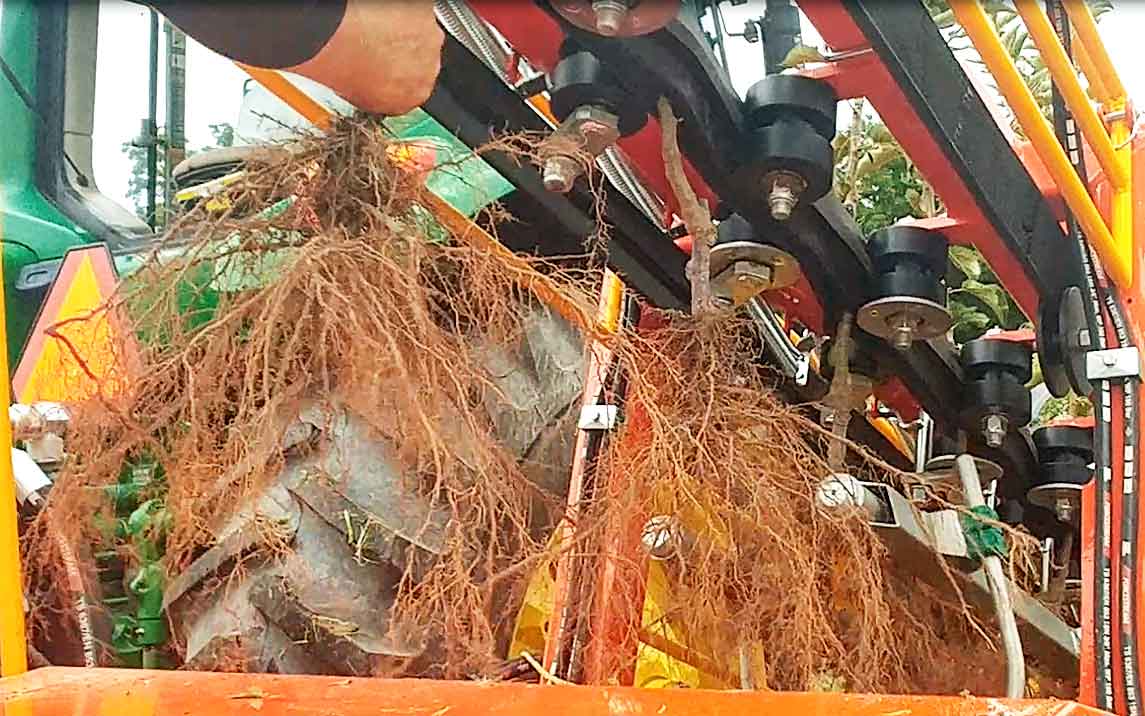

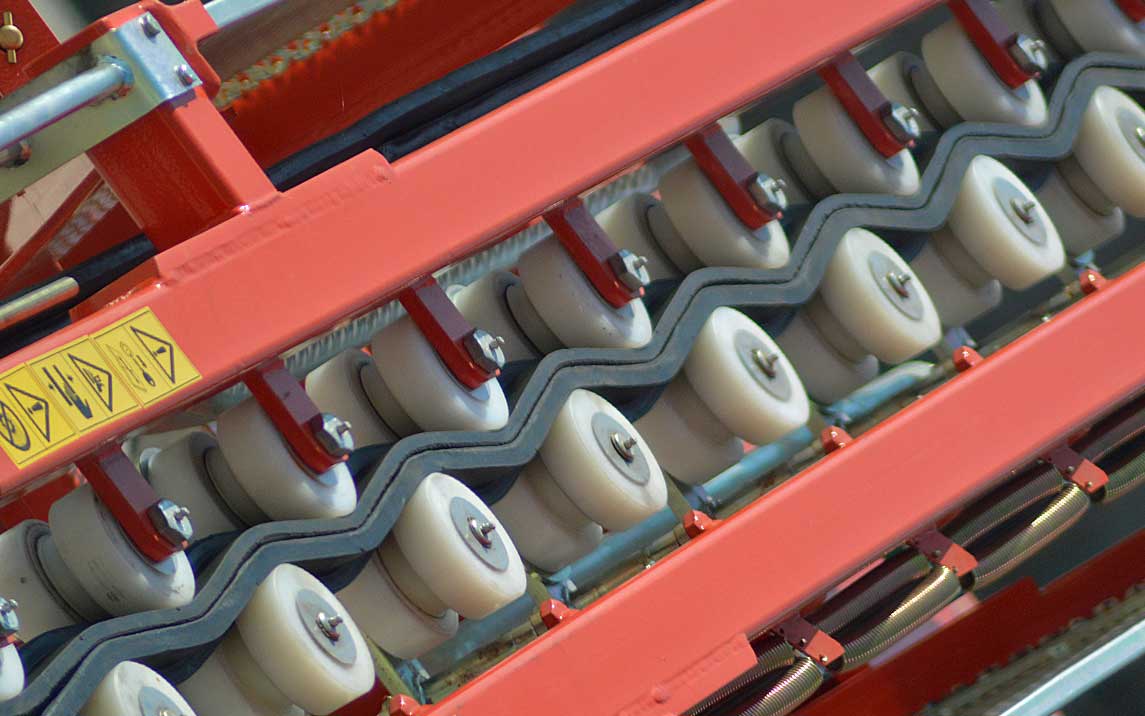

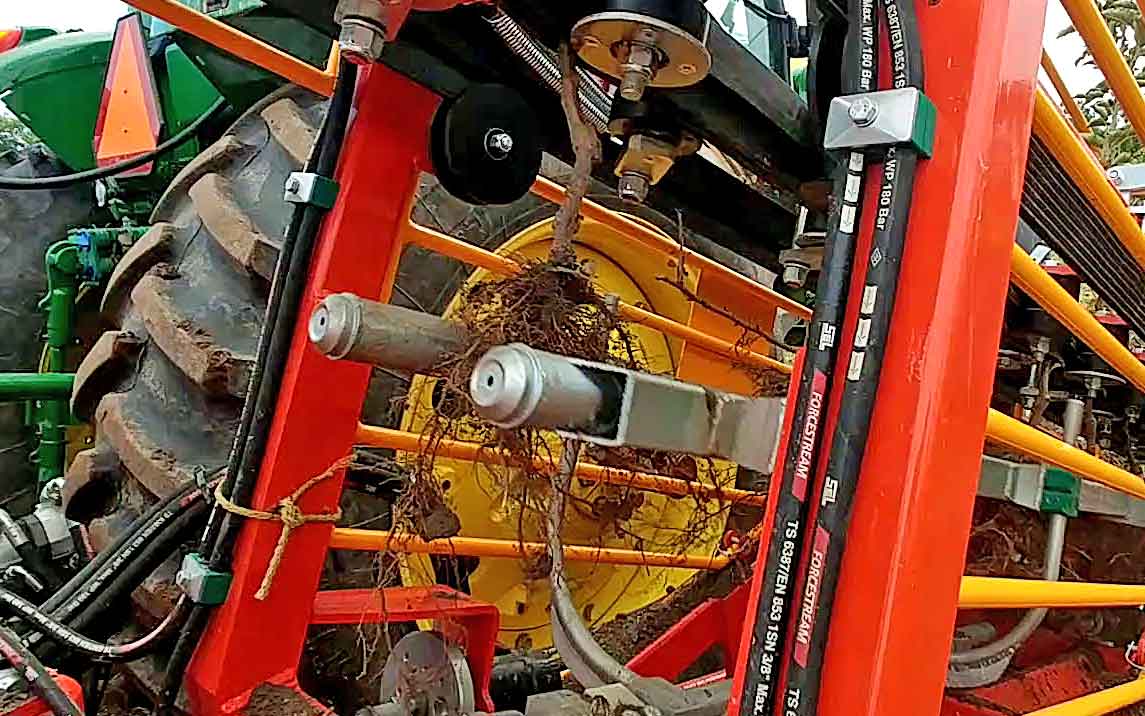

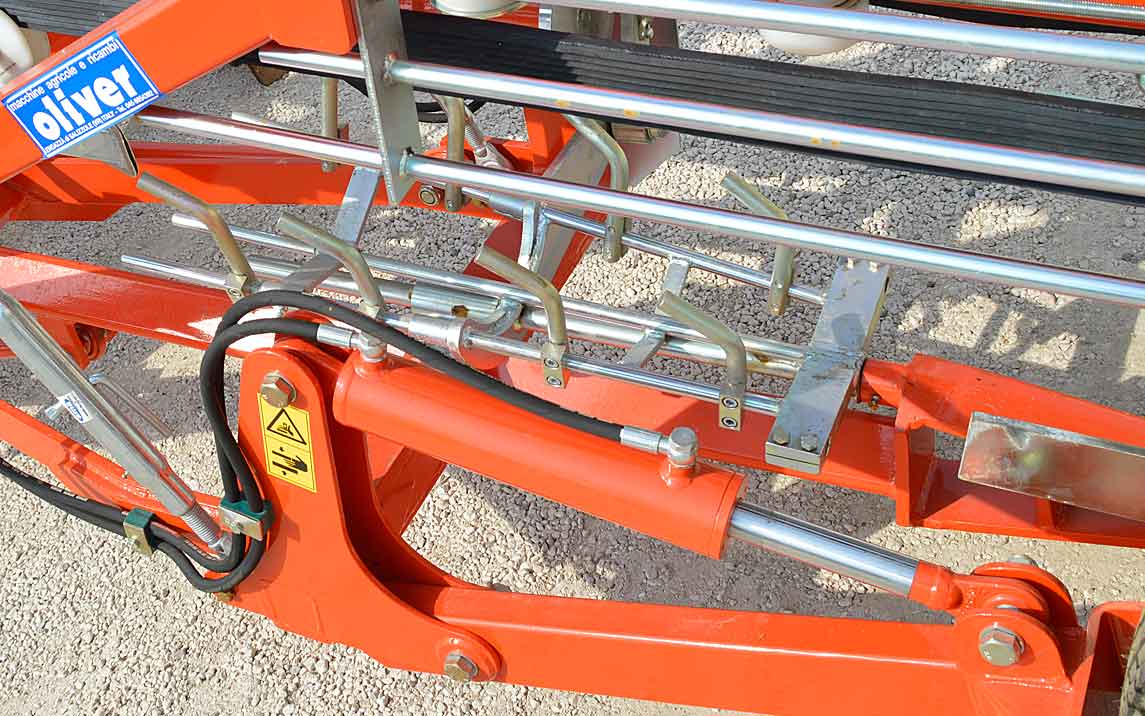

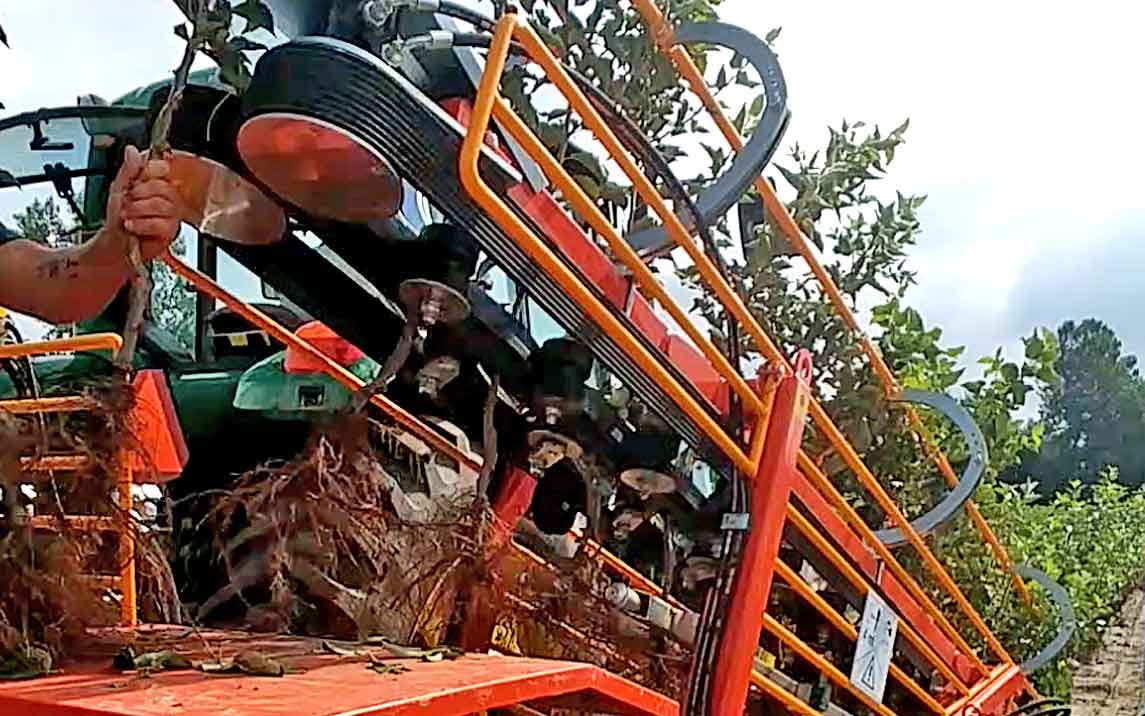

Detailansicht der Walzen

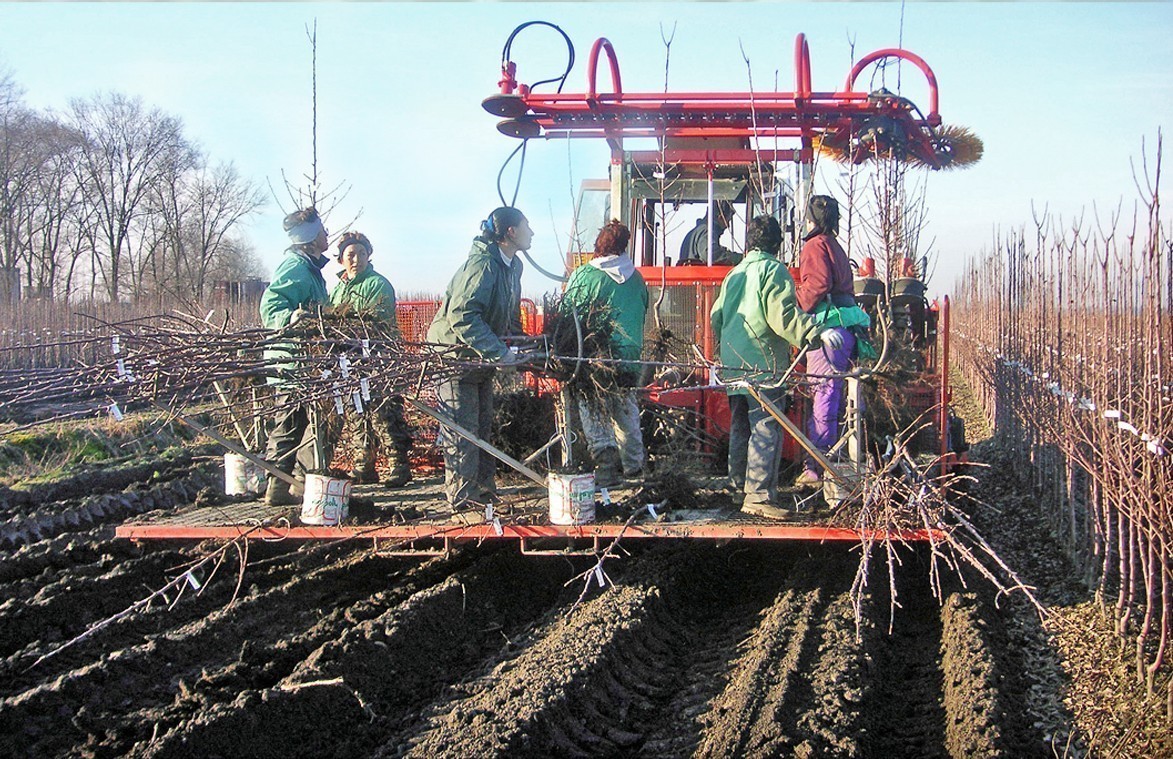

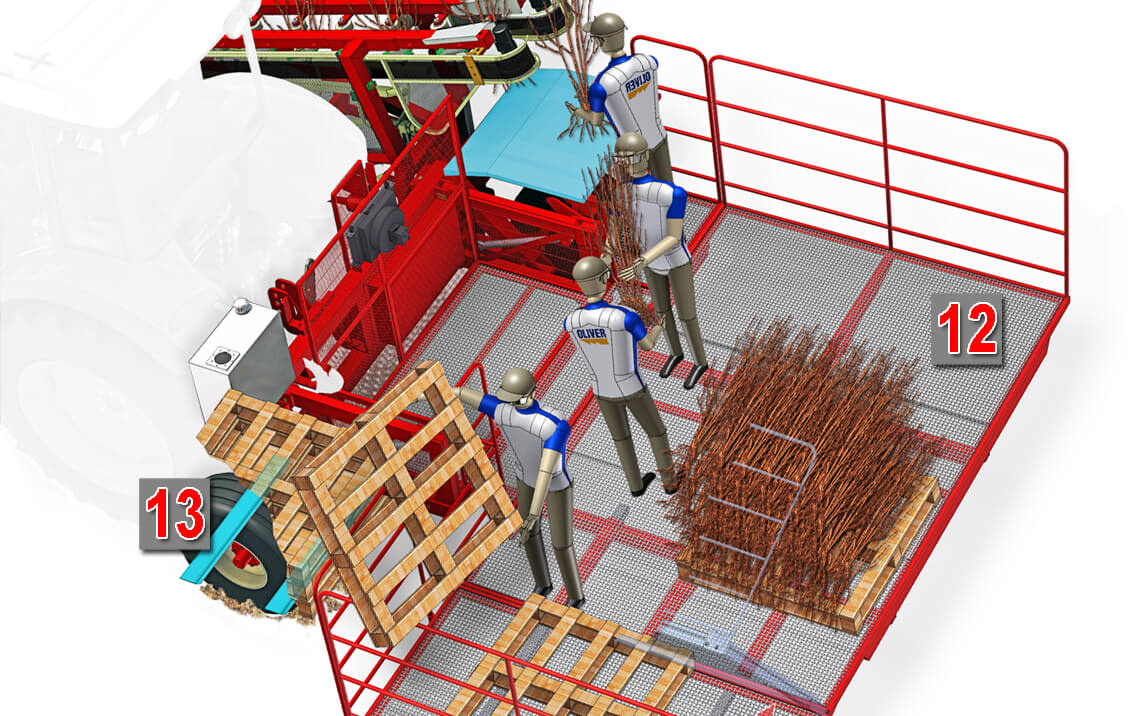

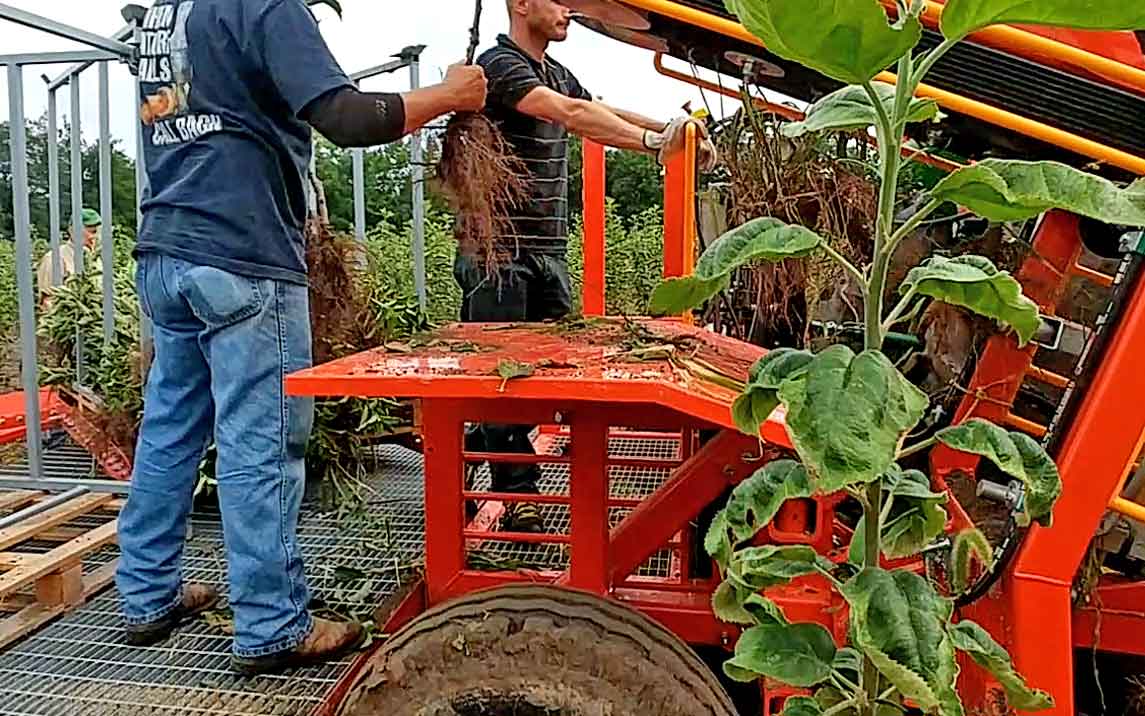

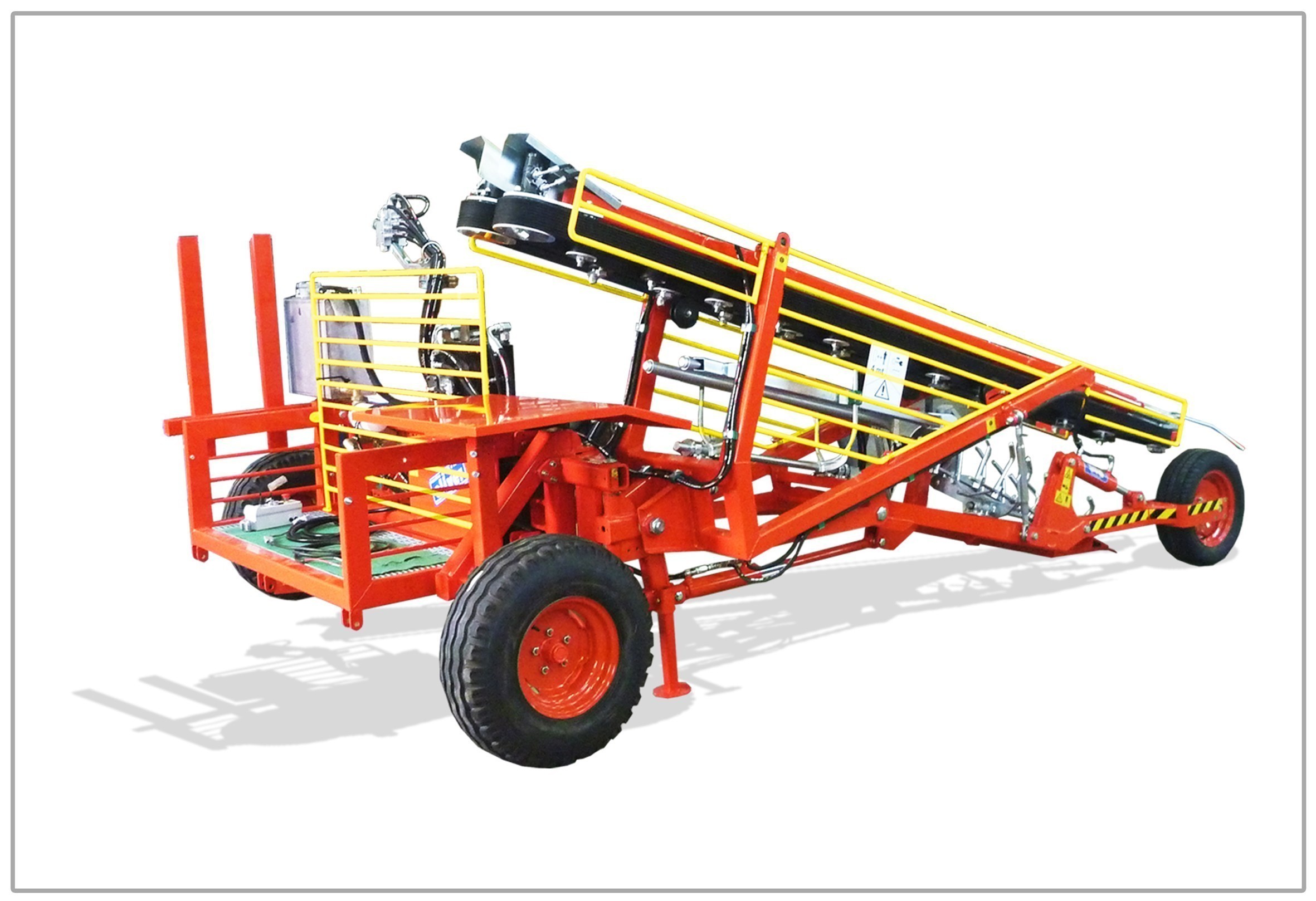

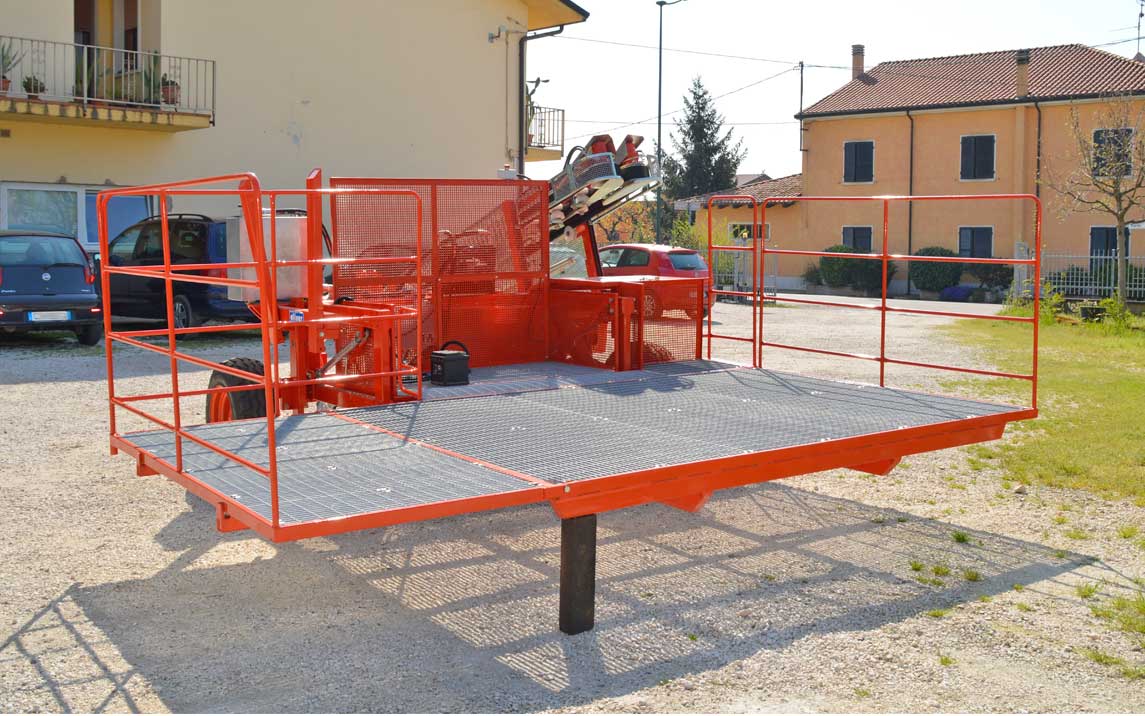

Am hinteren Ende des Klemmbandroders SP96 ist eine Plattform (12 ) montiert, auf der die Bediener die Sortierung der Pflanzen oder die Lagerung der Paletten vornehmen können.
Die Maschine montiert zwei Gabeln zur Lagerung der Paletten (13), die je nach Bedarf, optional, eingesetzt werden.
Die Maschine ist mit einem autonomen hydraulischen/elektrischen System ausgestattet:

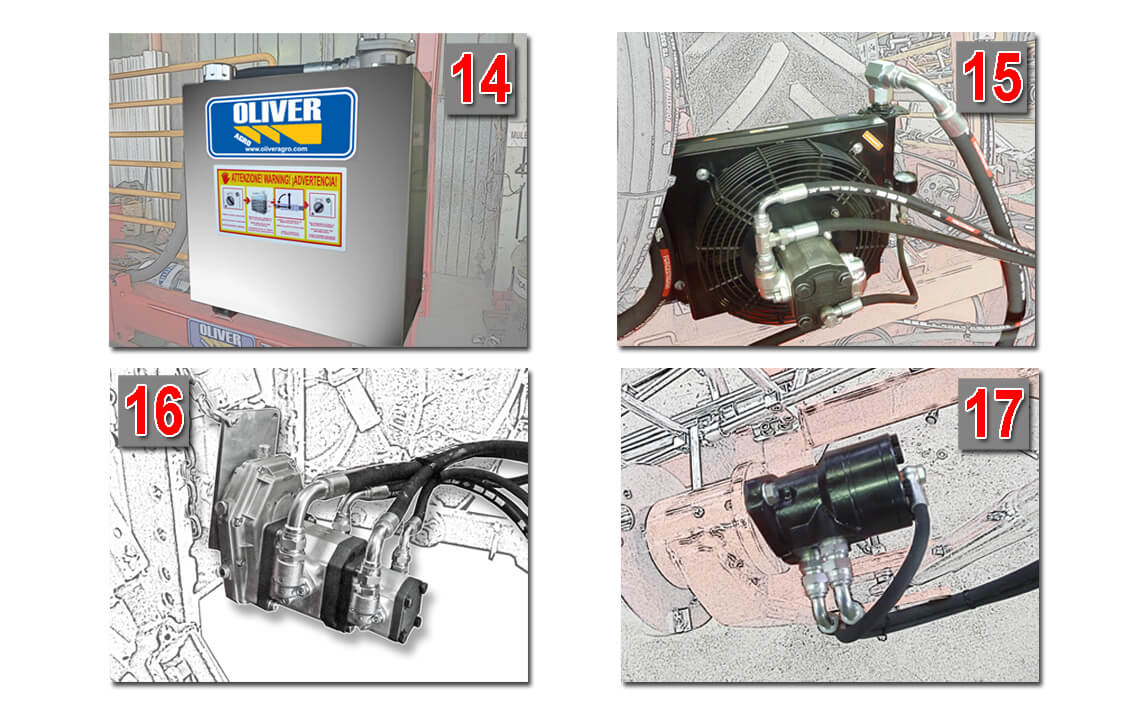

14) Öltank
15) Ölkühlsystem
16) Tandem-Pumpeneinheit , die die Bewegung dank des mit dem Traktor verbundenen Übersetzungsgetriebes aufnimmt.
Die Tandempumpen speisen die Hydraulikmotoren der Rüttler, Bänder und Hydraulikzylinder.
17) Hydraulikmotoren, die das Förderband, den ersten und zweiten Rüttler bewegen.

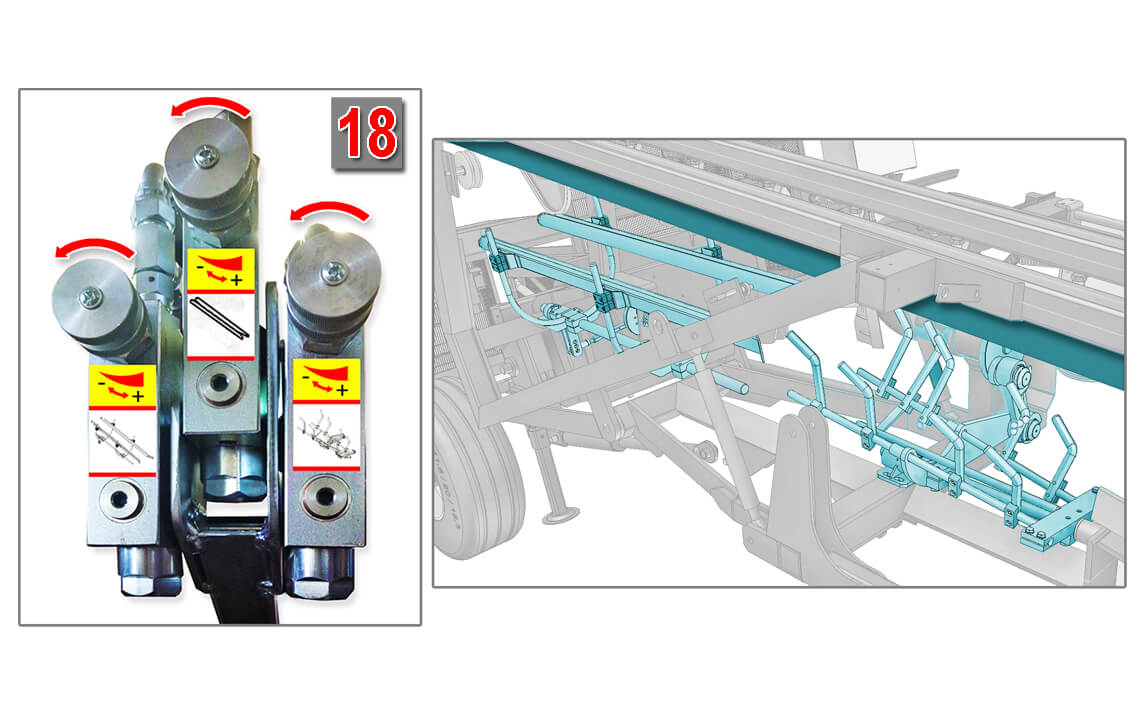

18) Geschwindigkeitsregler für Förderbänder, erster und zweiter Schüttler

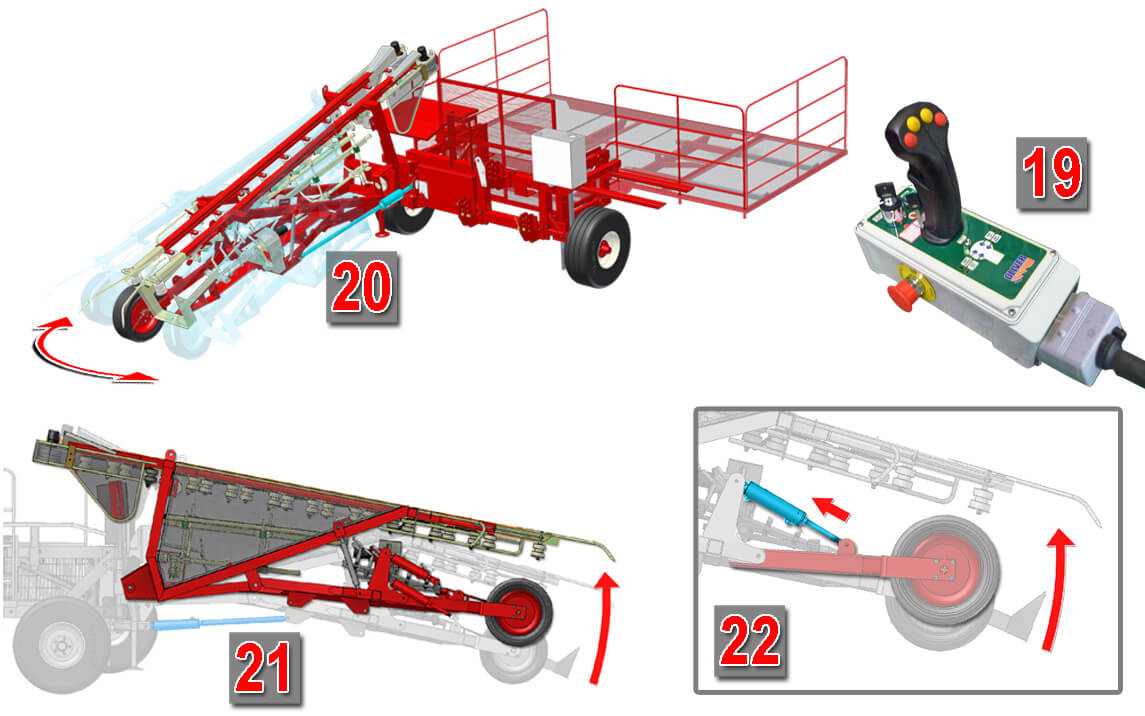

Mit der Steuerkonsole (19) in der Traktorkabine werden die drei Hydraulikzylinder gesteuert.
Der Lenkzylinder (20) korrigiert und hält die Maschine in der Arbeitsphase am Laufen.
Hubzylinder (21) hebt und senkt den beweglichen Rahmen (22) während der Arbeit und hebt ihn während der Fahrt an.
Aushubsspitzenzylinder (23), stellt die Arbeitstiefe des Aushubsmessers ein

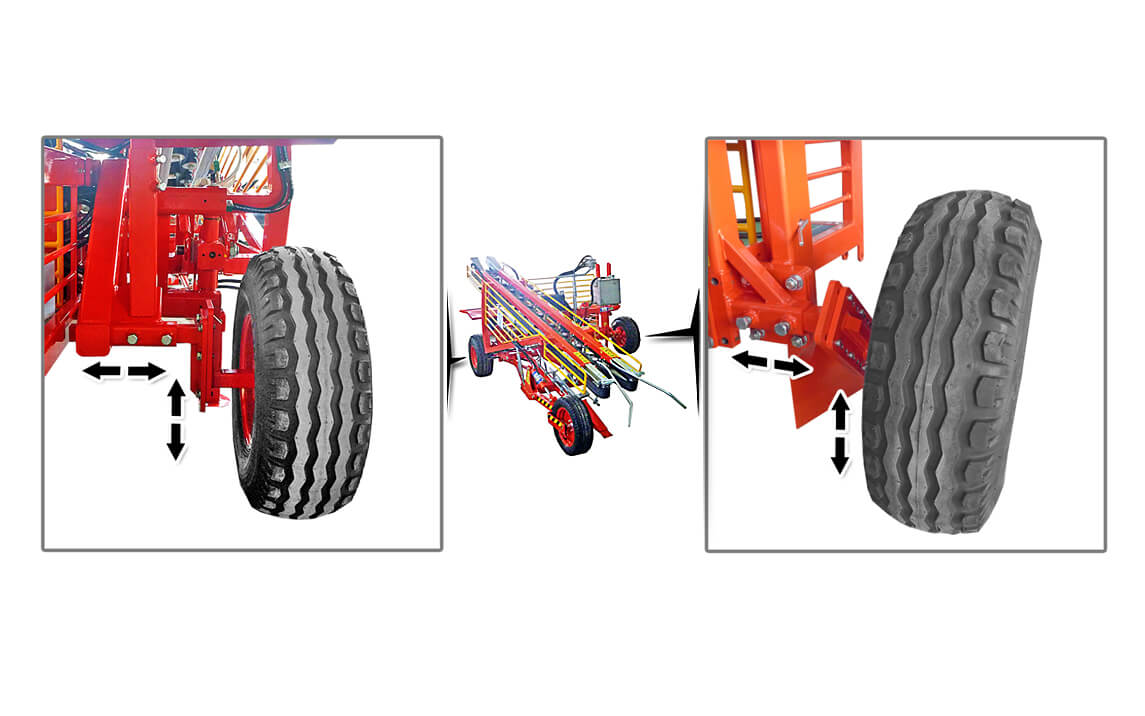

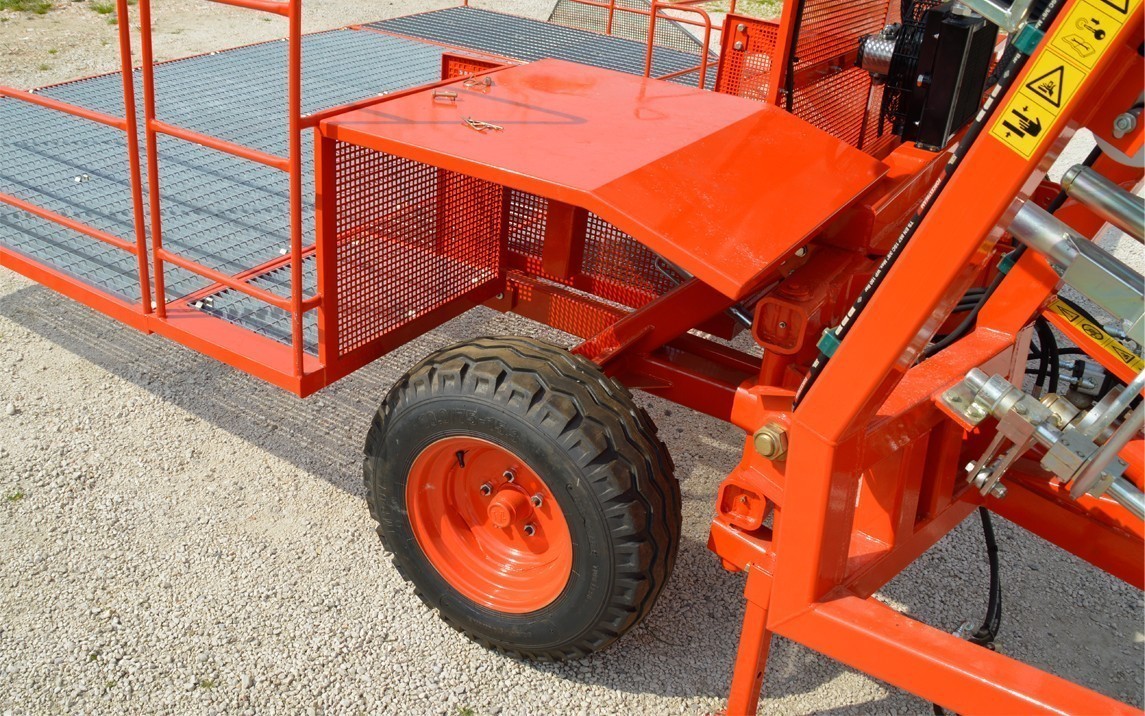

Die beiden Stabilisierungsräder sind in Höhe und Breite verstellbar.

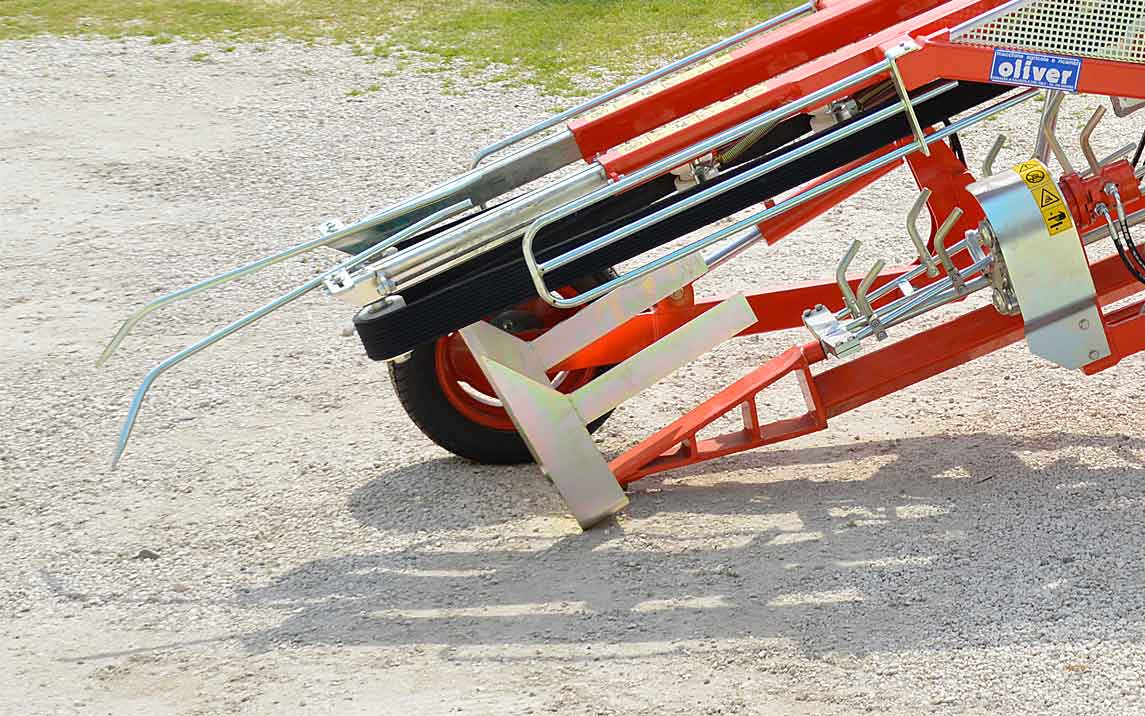

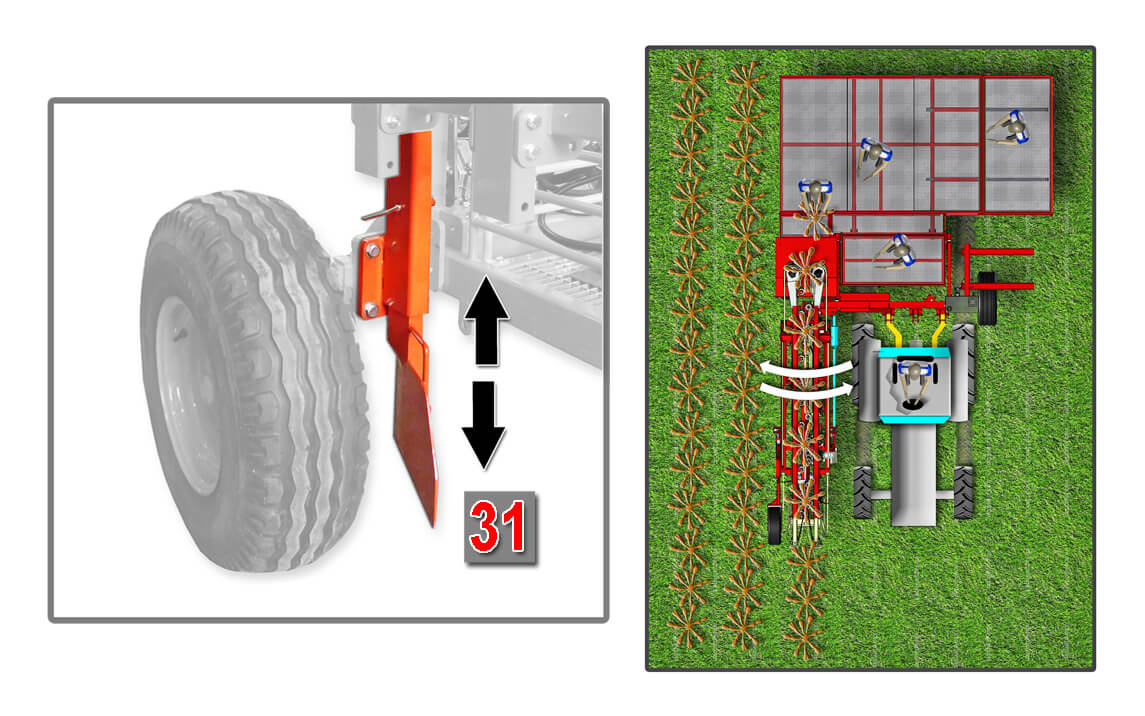

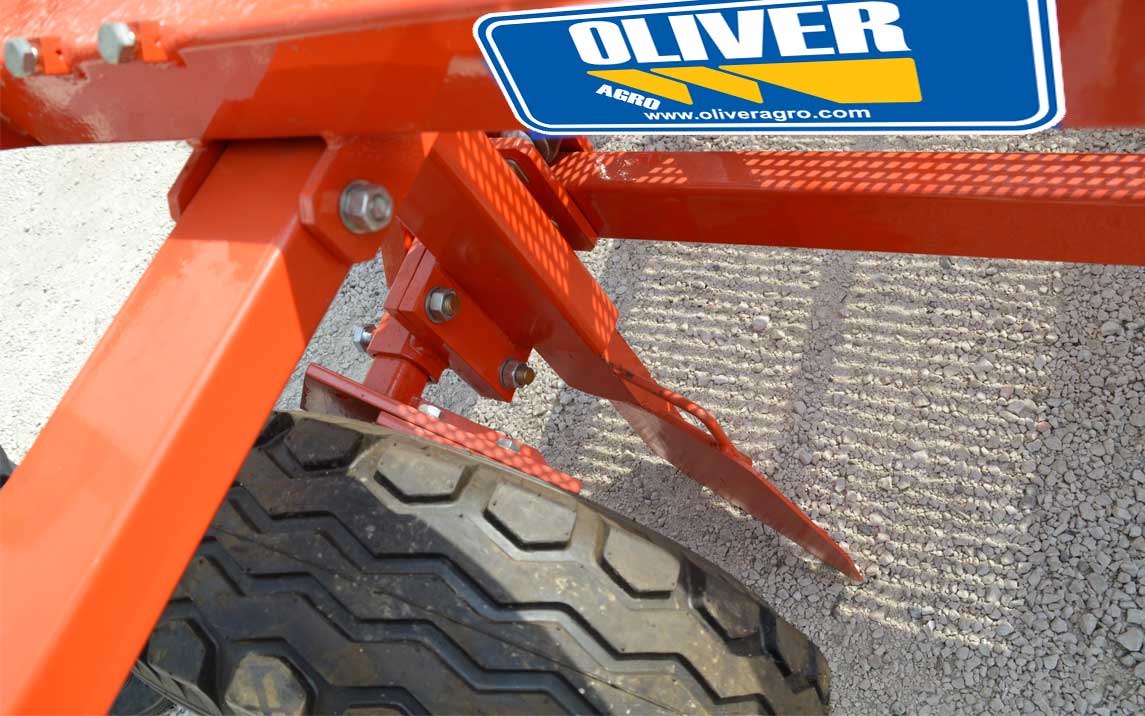

An der Maschine ist als Zubehör ein hydraulisches Richtungsschar montiert, das mit einer Deichsel (31) ausgestattet ist, die in den Boden eindringt (in einstellbarer Tiefe) und dazu beiträgt, das Schar während der Arbeitsphase in Führung zu halten.
Diese Anwendung schließt eine weitere Verankerung am Traktor aus, so dass Sie nicht an die Verwendung eines einzelnen Traktors gebunden sind.
Technische Daten

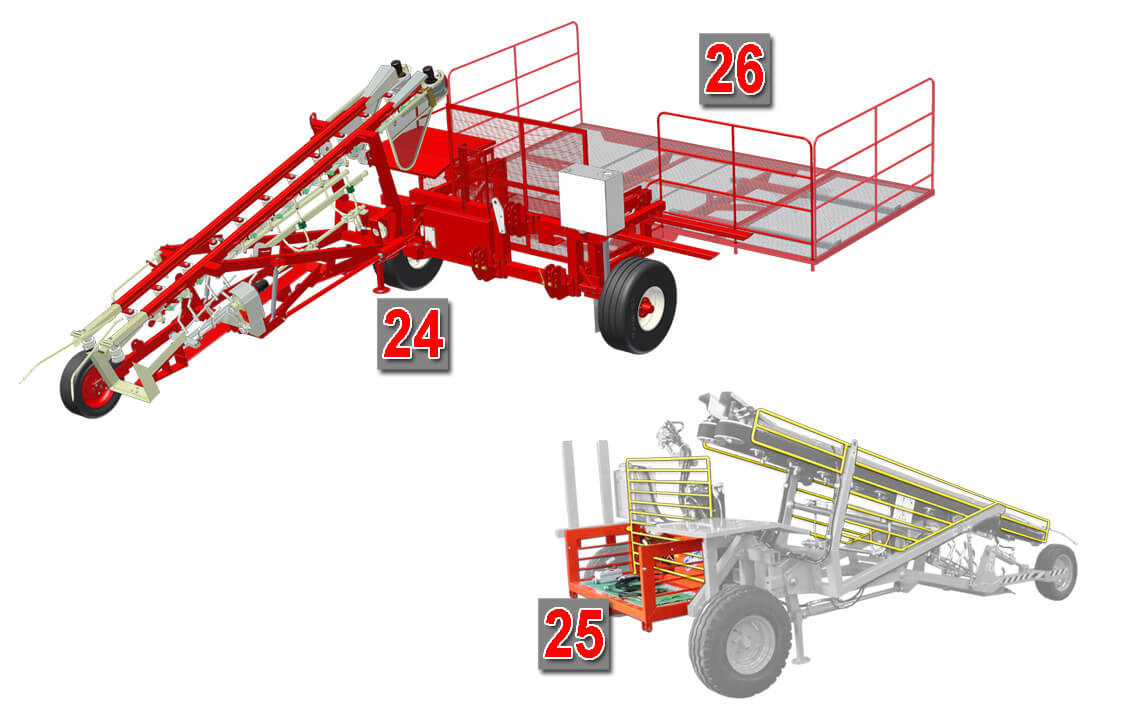

24) Abmessungen der Maschine:
wenn sie geöffnet ist 3500x4550x2200
wenn sie geschlossen ist 2000x4550x2200, Gewicht 1300 Kg
25) Abmessungen des Gabelstaplers:
1750x850x1350, Gewicht 130 Kg
26) Abmessungen der Plattform:
4160x2020x1200, Gewicht 300 Kg

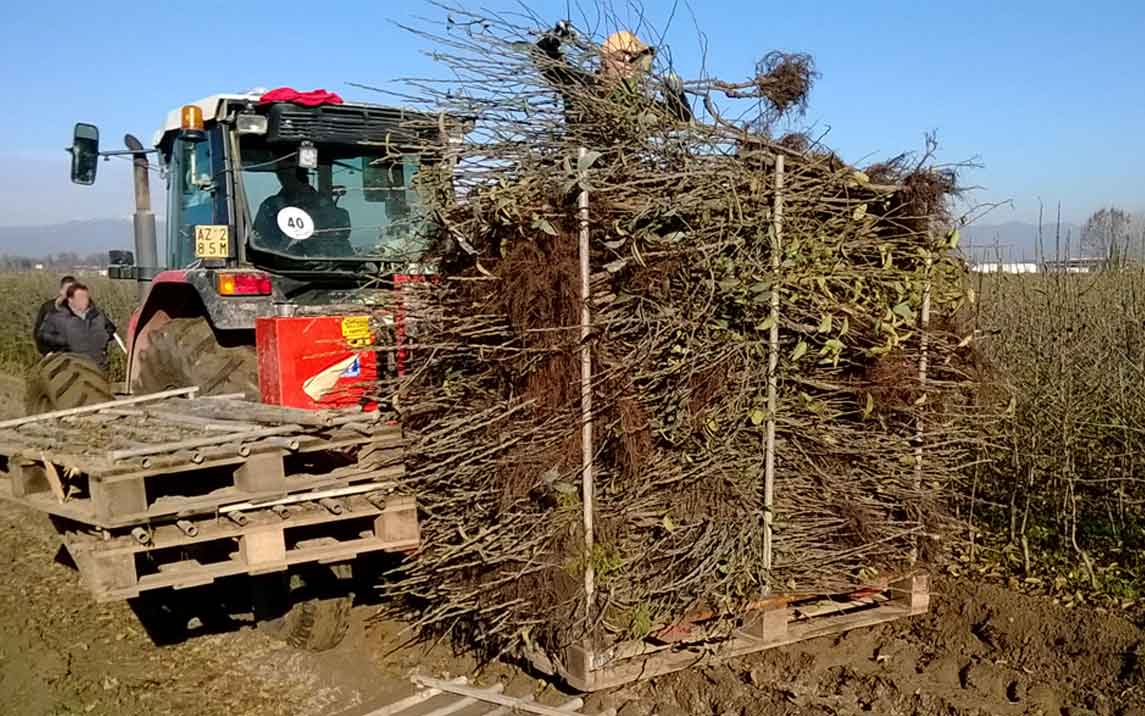

Behälter/Palette

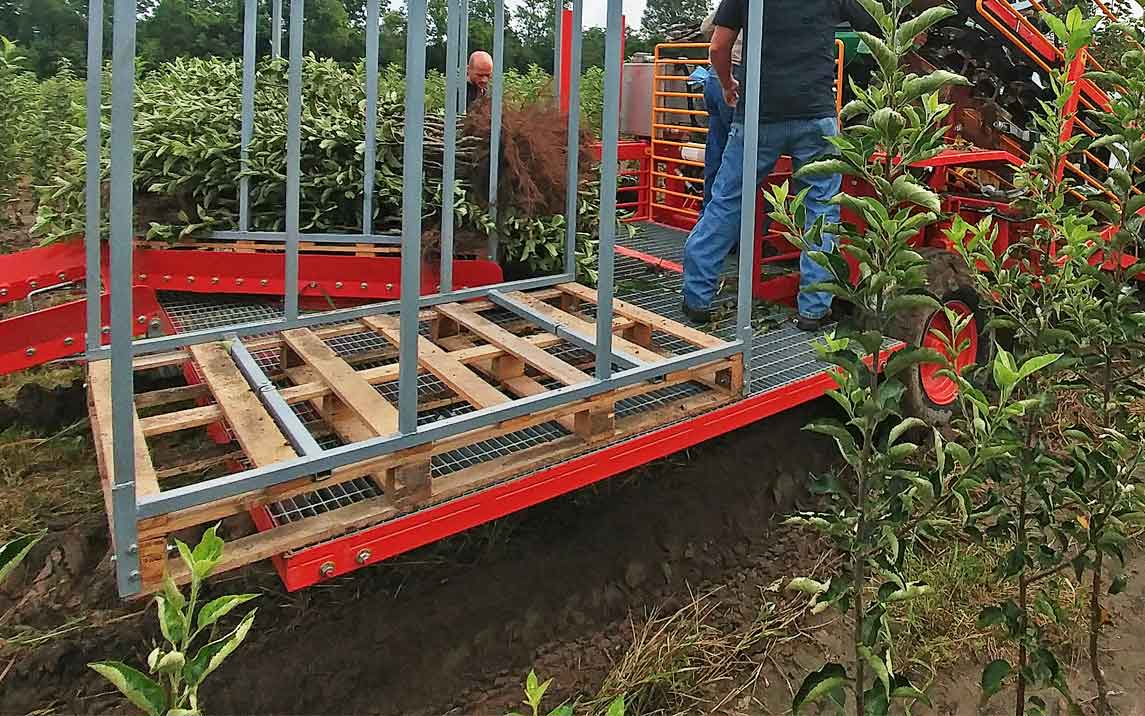

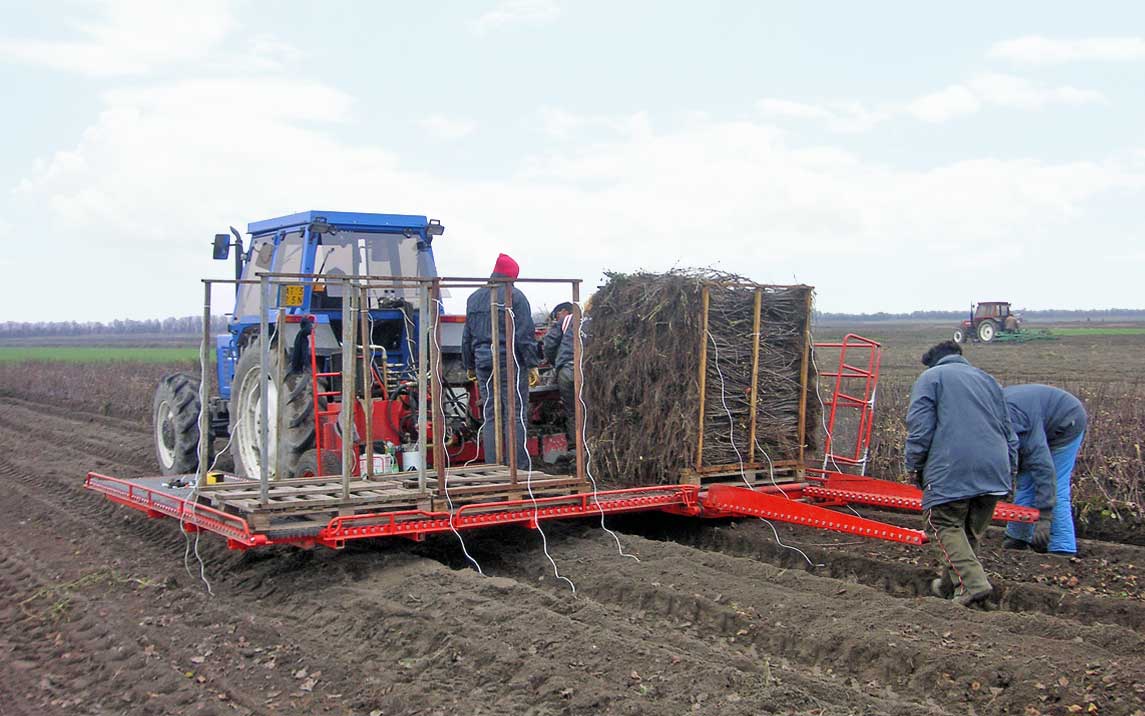

Um das Ernten der Pflanzen auf der Plattform besser verwalten zu können, gibt es Palettenkörbe (27) , die dank ihrer hohen Schultern viele Pflanzen sicher aufbewahren.
27) Abmessungen:
1070x1530x1500, Gewicht 40 Kg
Be-/Entlade-Satz
Um das Be- und Entladen der Behälter/Paletten (28 ) zu erleichtern, ist ein Satz erhältlich, der aus einem drehbaren Rollenförderer (29)besteht, der es ermöglicht, die Palettenkörbe zu beladen und dann auf die Auf-/Abfahrbahn (30)zu leiten.
29) Abmessungen des drehbaren Karusells:
1160x1500x240, Gewicht 95 Kg
30) Abmessungen des drehbaren Karusells:
1160x1600x340, Gewicht 50 Kg
Erntehelfer-Satz

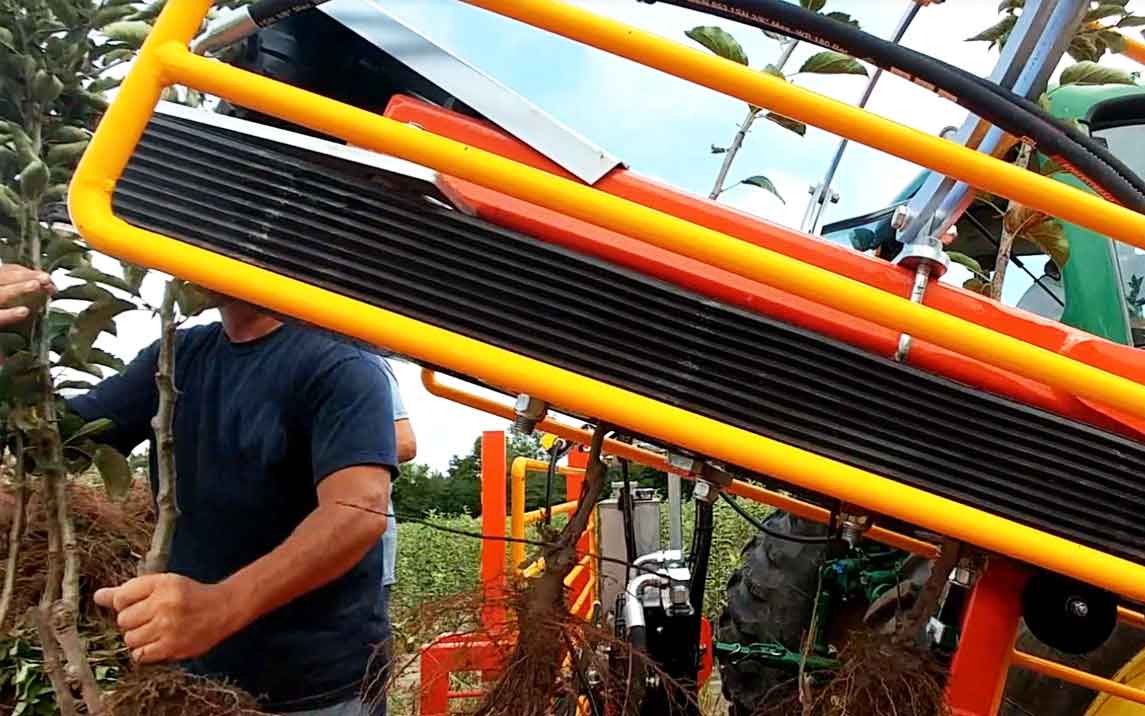

Um die Sortierung der Pflanzen zu erleichtern, steht ein Erntehelfer-Satz (32 ) zur Verfügung, um die Anzahl der Mitarbeiter an Bord zu reduzieren. Der Satz übernimmt die synchronisierte Bewegung von den Hydraulikmotoren der 2 Förderbänder. Seine besondere Struktur lagert die Pflanzen vor dem Bediener, so dass dieser Zeit hat, sie zu sammeln und zu lagern, ohne den Fluss der Maschine zu unterbrechen.
32) Abmessungen:
1400x1400x730 Gewicht 70 Kg
Führung für hohe Pflanzen
Für den Fall, dass die Notwendigkeit besteht, hohe Pflanzen zu extrahieren, steht eine hohe Pflanzenführung (33) zur Verfügung, die, einmal positioniert, ein Verbiegen der Pflanzen vermeidet.
33) Abmessungen:
740x3650x730 Gewicht 40 Kg
Hintere verbreiterte und klappbare Plattform mit 4×2-Sortiertisch (sp96-aa-0042)
Richtungsmessersp96-aa-0090 mit Hydraulikzylinder
Pflanzenabstelltisch am Ende der Riemen, Standard sp96-aa-0035
