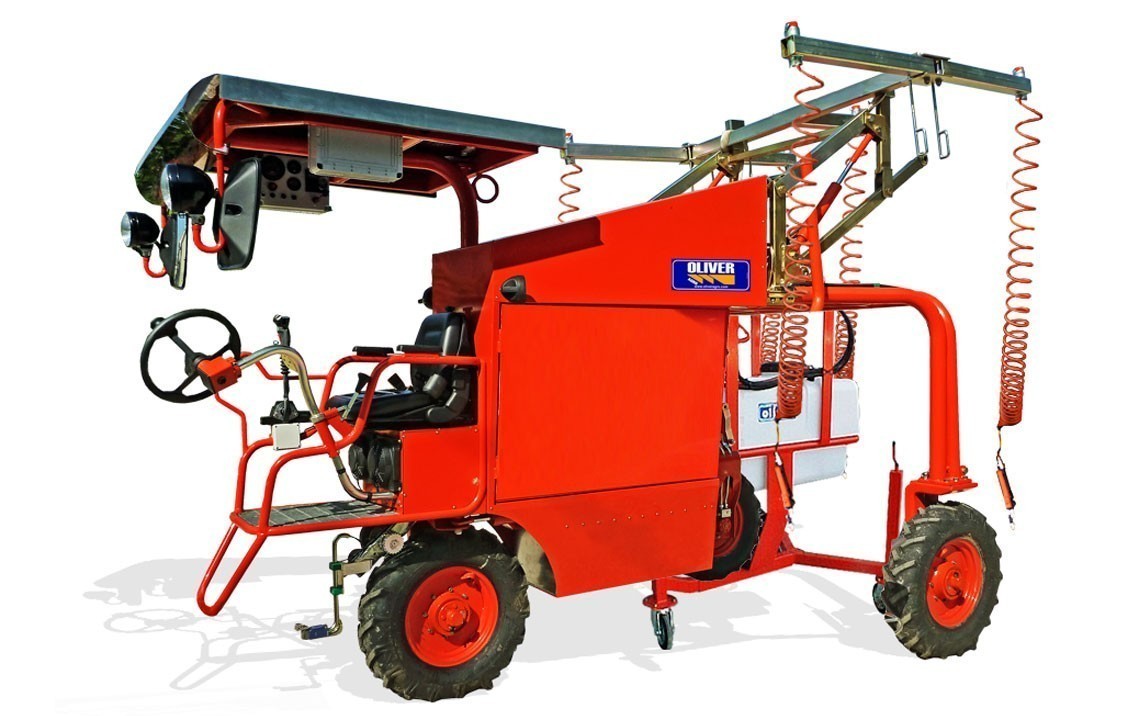

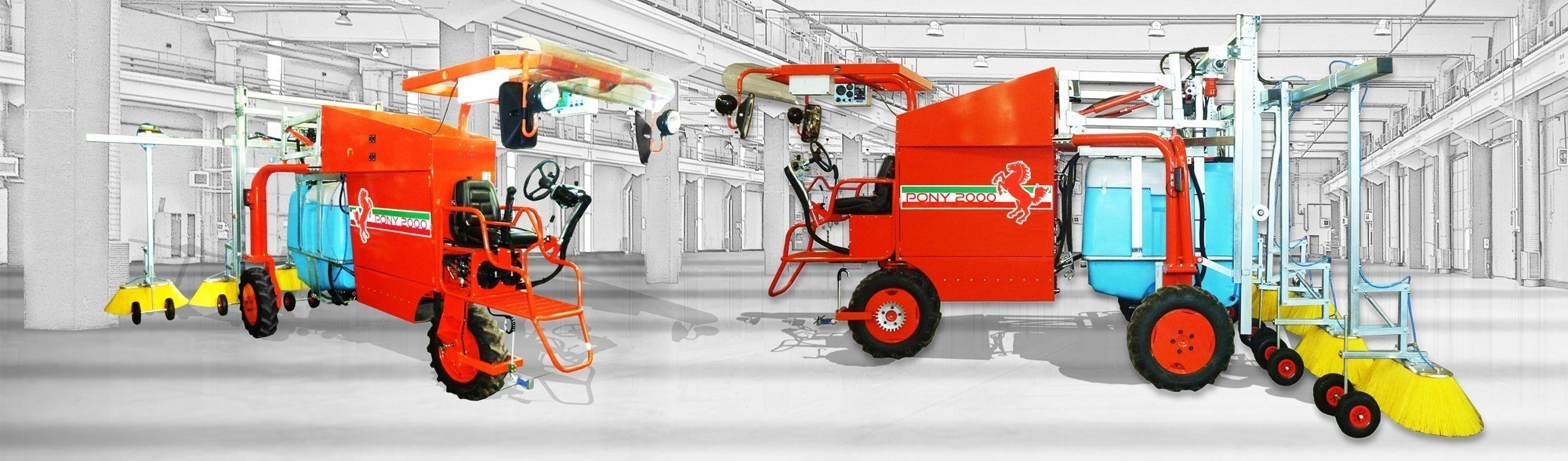

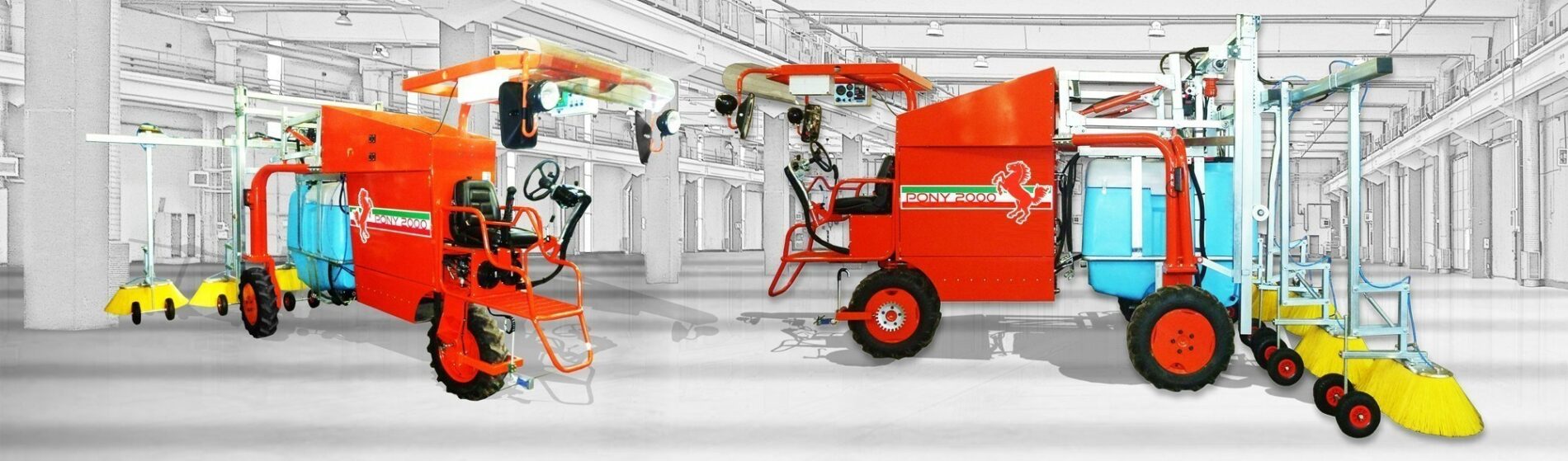

Geräteträger Pony 2000

Selbstfahrend - vielseitig einsetzbar - multifunktional





Selbstfahrender  hydrostatischer Geräteträger mit variabler hinterer Spurweite, vielseitig einsetzbar und multifunktional.

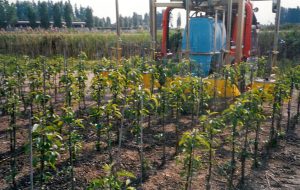

Er ist vollständig anpassbar und arbeitet in den Zwischenreihen des Baumschules für Obstbäume und Weinstöcke.

Seine Hebevorrichtung kann verschiedene Geräte montieren, die eine Vielzahl von Arbeitsvorgängen ausführen.





Maschinenkonfiguration:

Maschinenkonfiguration

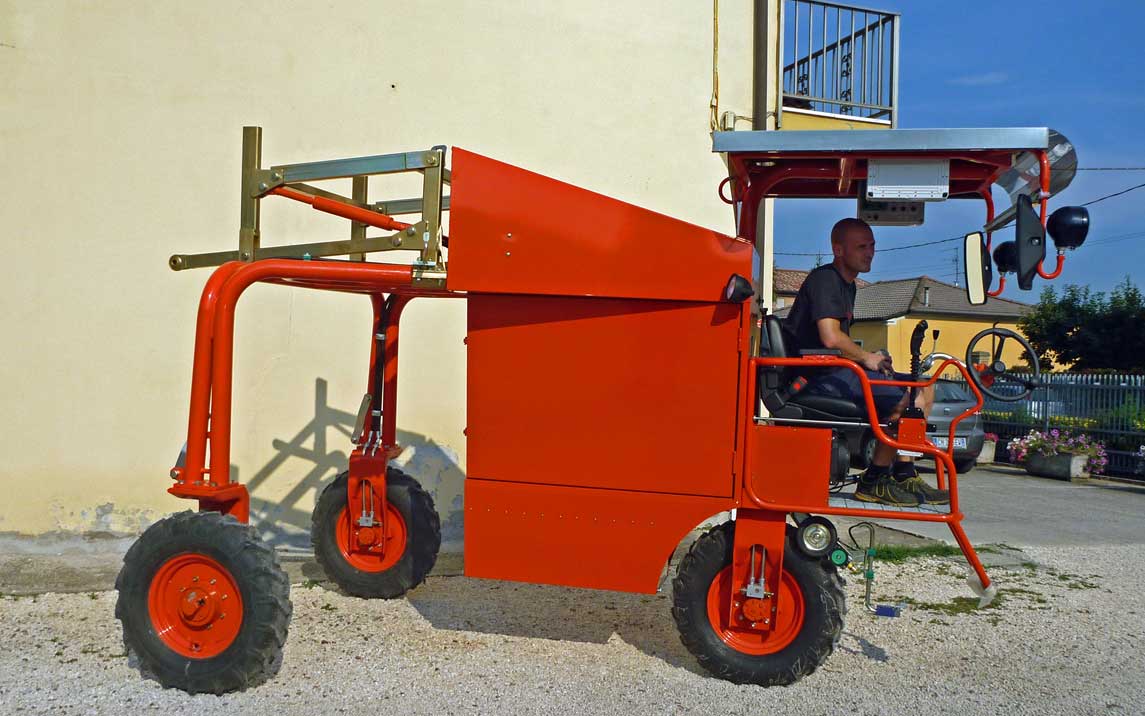

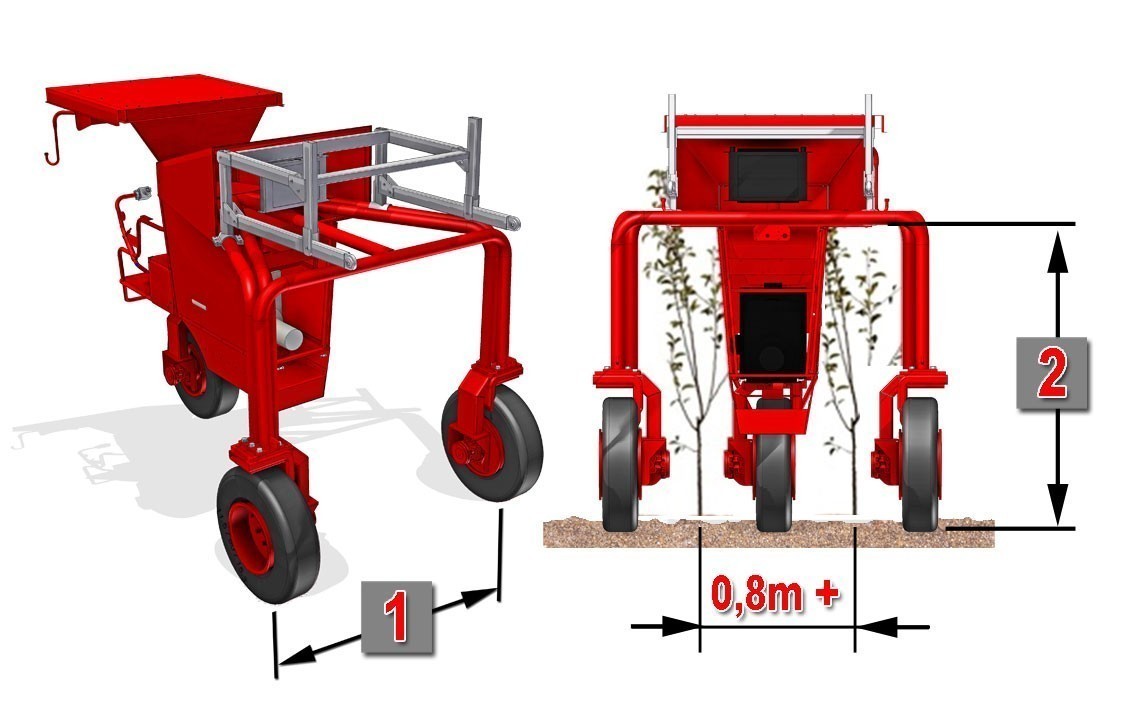

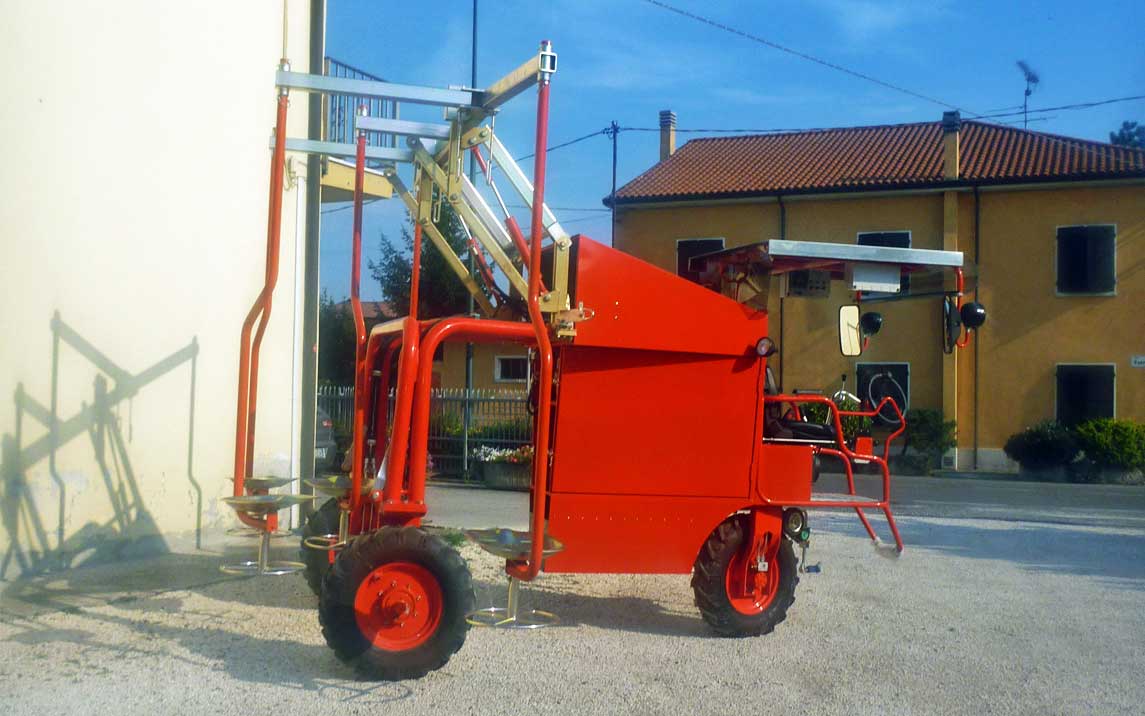

Der Geräteträger PONY 2000  entwickelt sich auf einem dreirädrigen Rahmen, mit einer hinteren Spurweite (1) , die je nach dem Abstand zwischen den Reihen angepasst werden kann: von einem Minimum von 0,8 m bis zu mehr als einem Meter.

In der Höhe beträgt die verfügbare Lichtweite (2 ) 1,8 m (mit angehobener Hebevorrichtung).

Die Gesamtabmessungen sind: 2x4x2,5 m

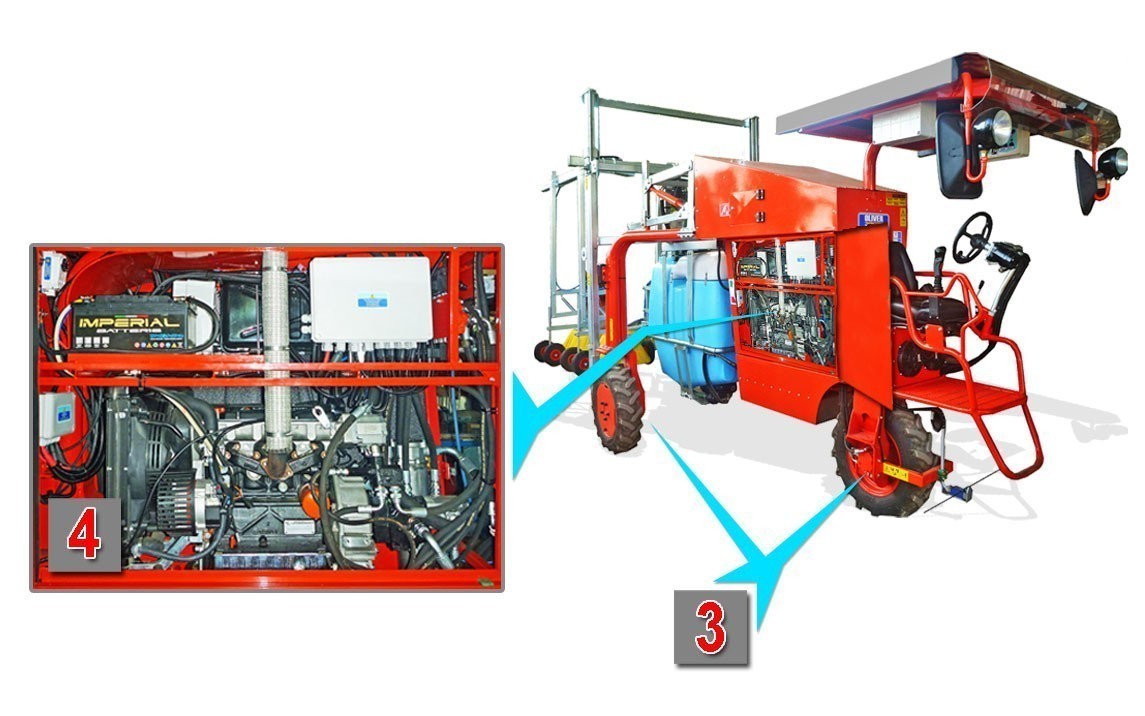

Alle Bewegungen des Geräteträgers Pony 2000, einschließlich der hydrostatischen Motoren (3) , die der Maschine die Bewegung geben, werden vom hydraulischen System gesteuert, das von dem 33 PS starken flüssigkeitsgekühlten 4-Zylinder-Kohler-Motor (4 ) angetrieben wird.

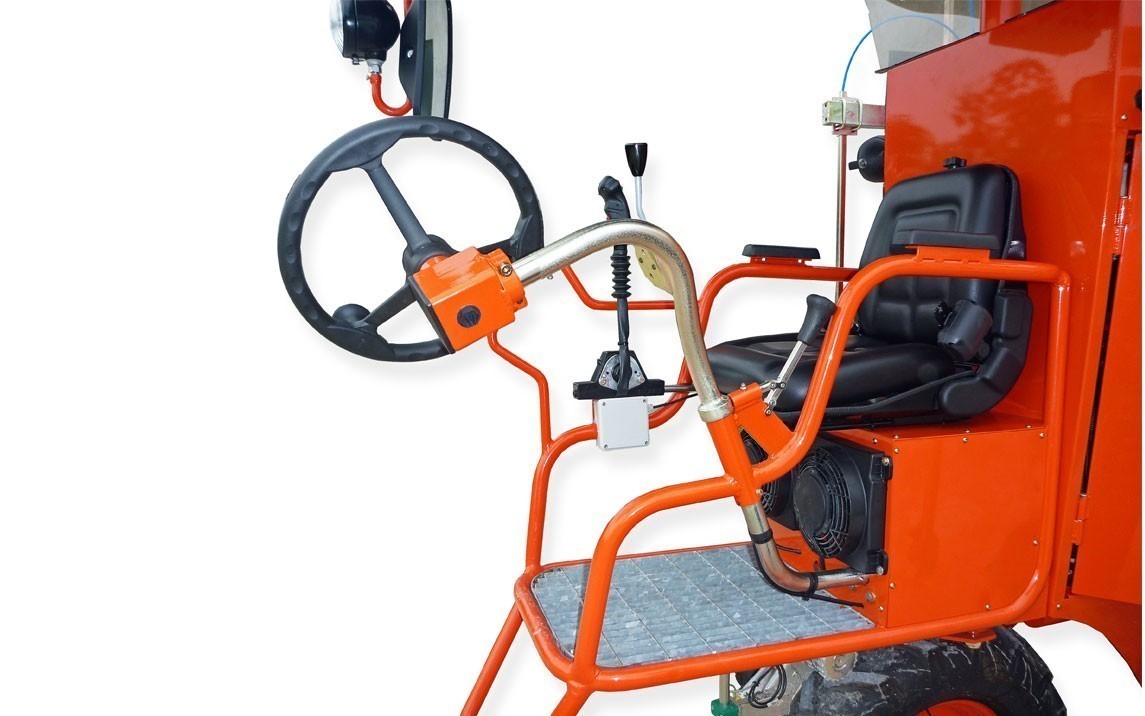

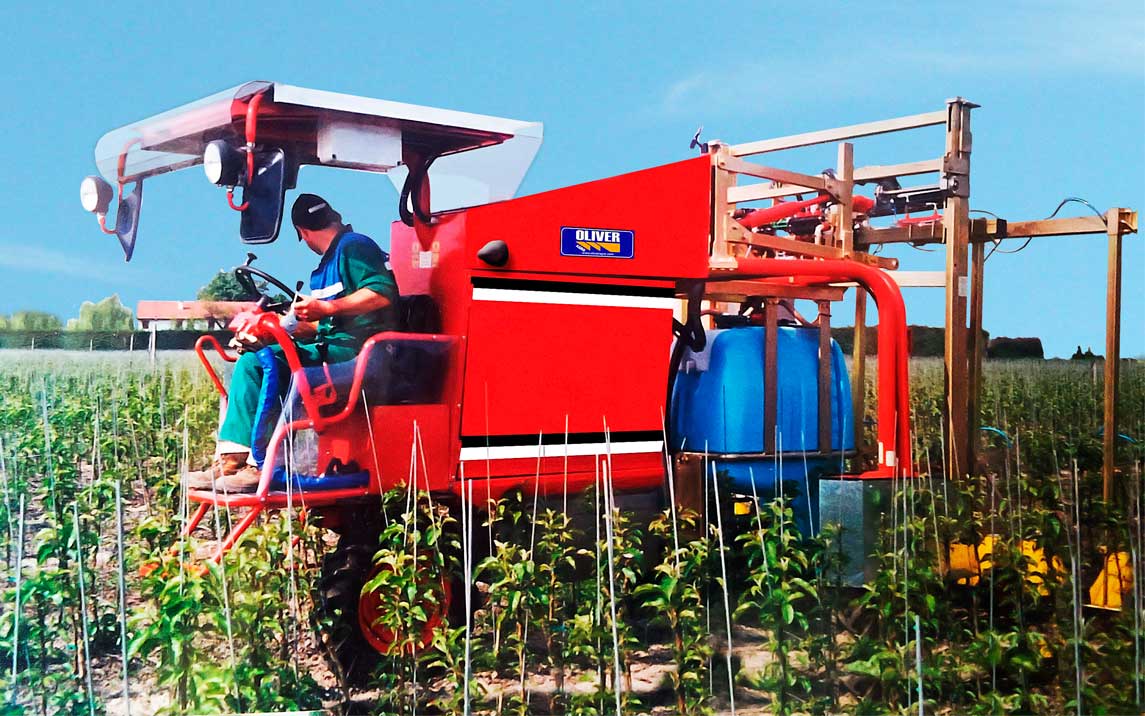

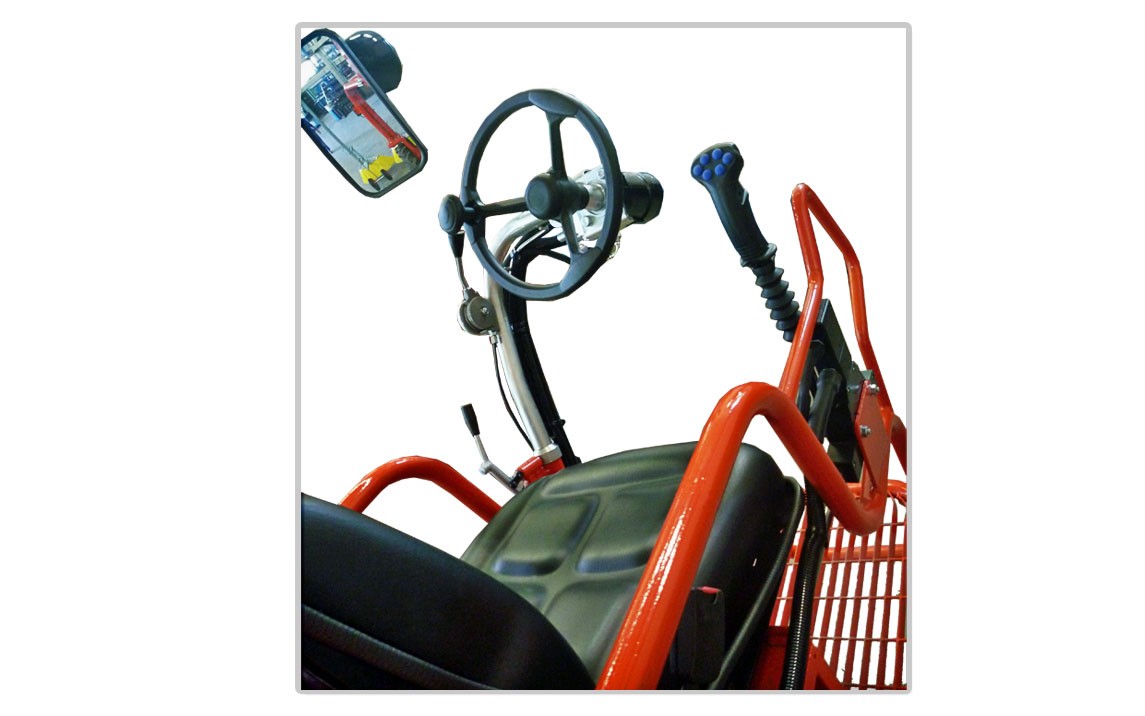

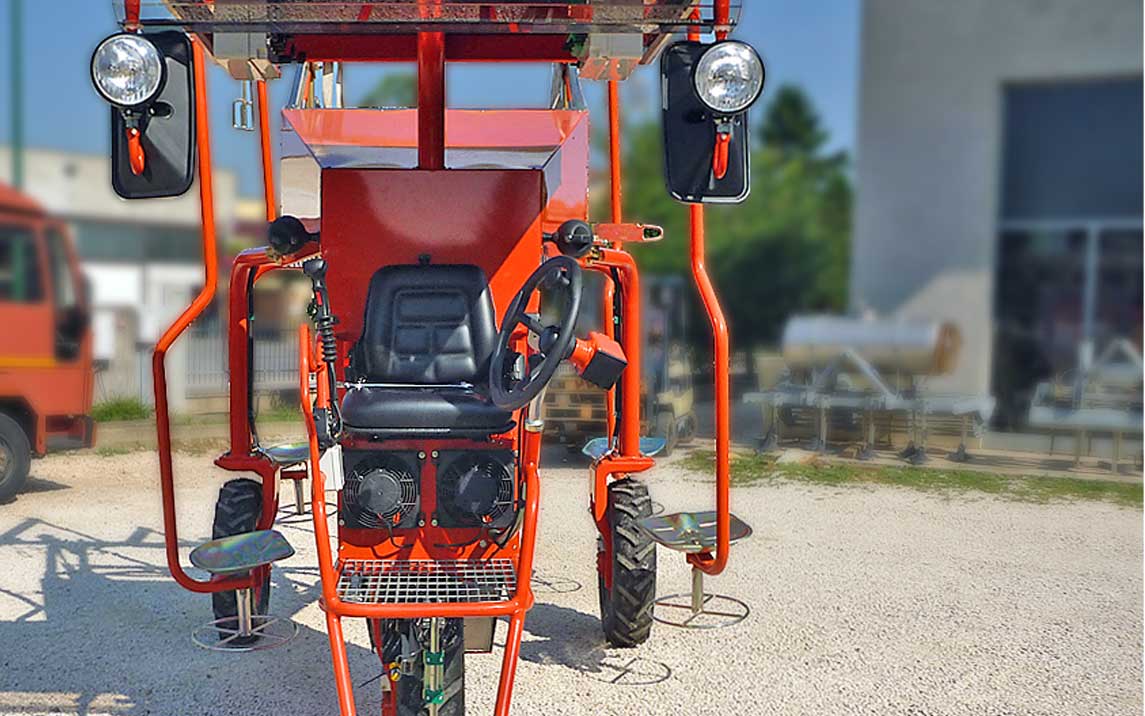

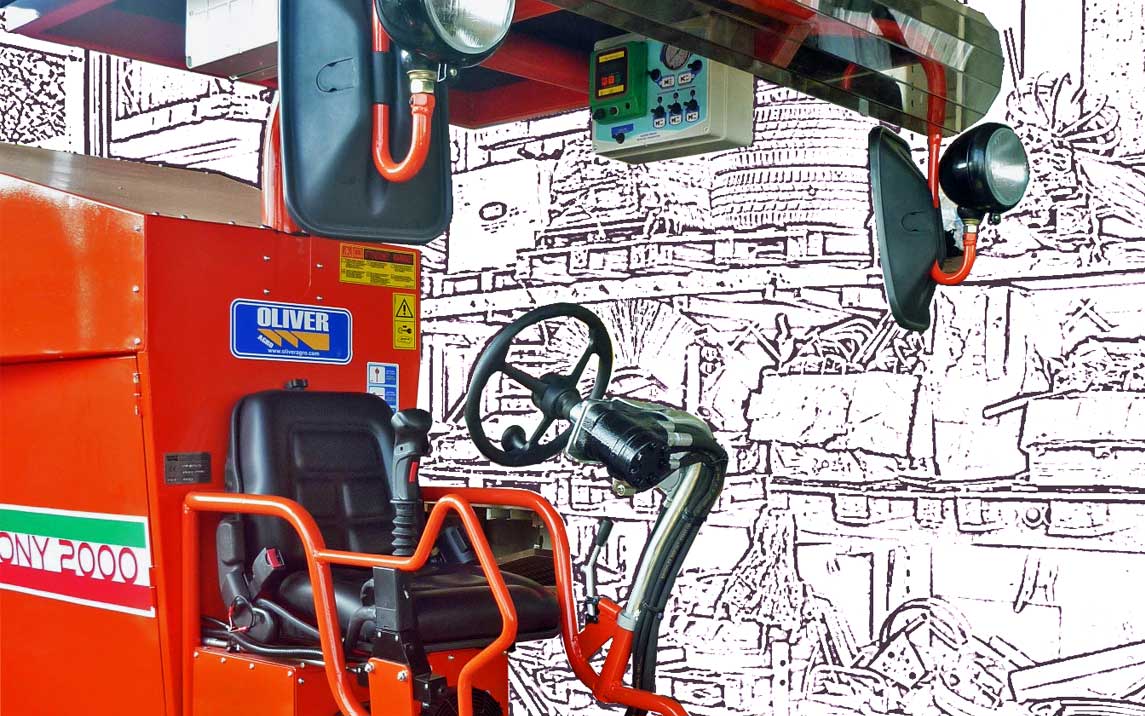

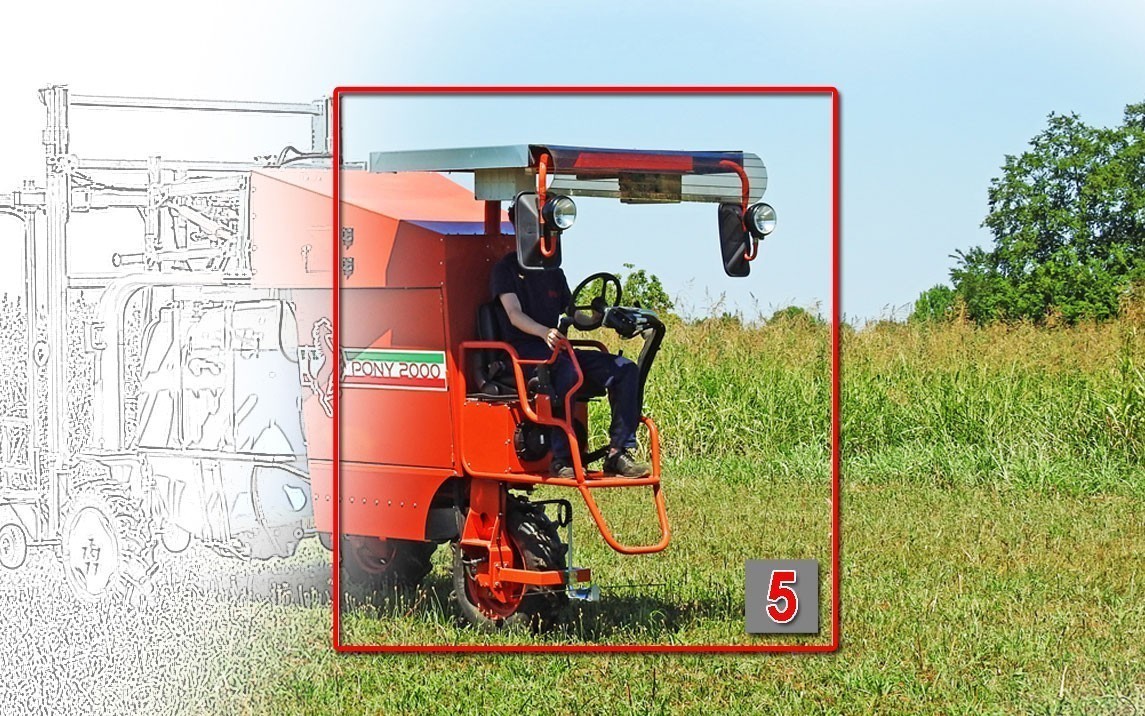

Die Kontrollstation (5) bietet dem Bediener maximale Sicht auf den Arbeitsbereich.

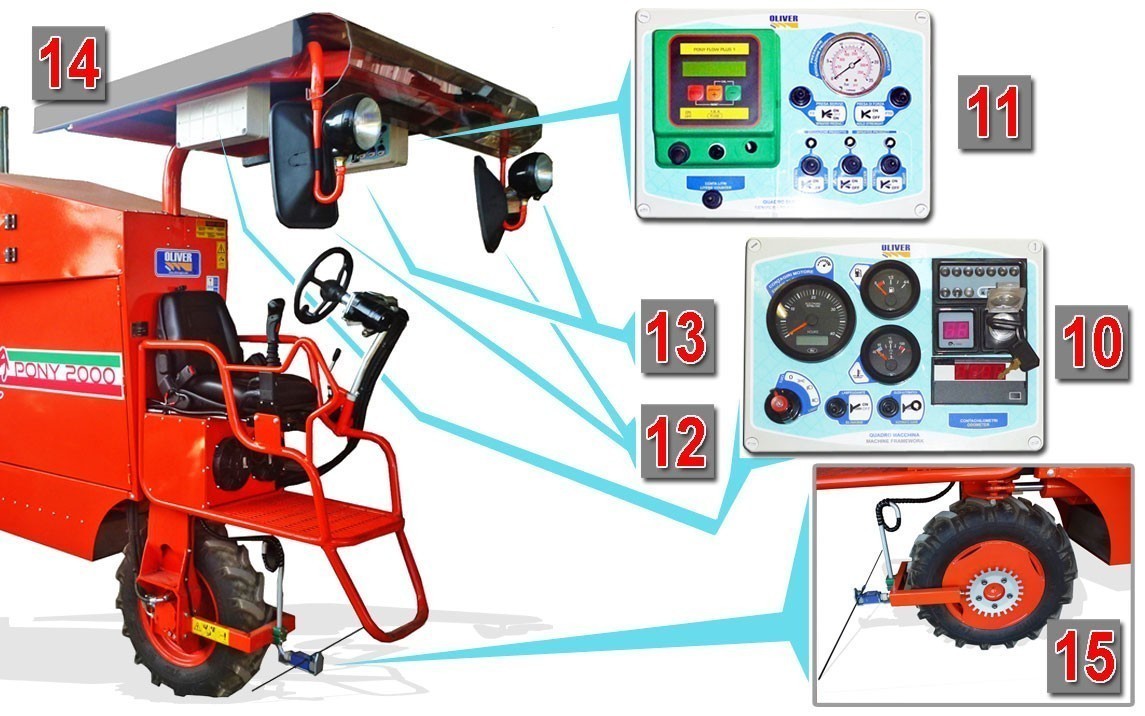

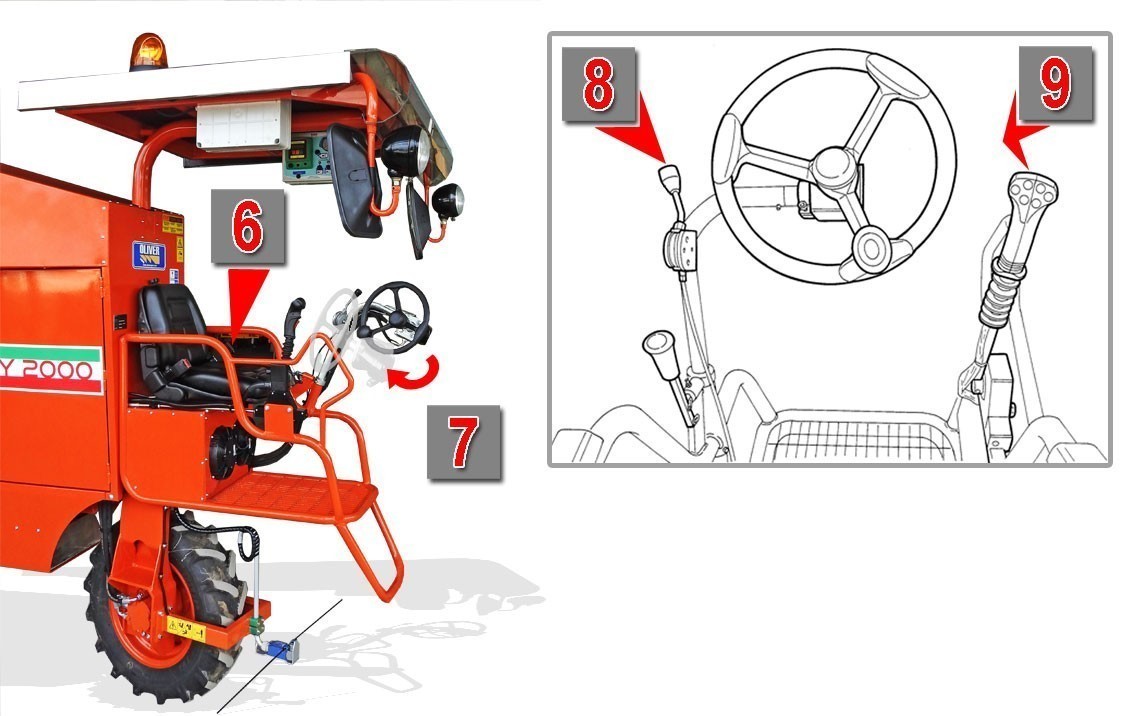

Die Kontrollstation besteht aus:

6) Ergonomischer Sitz, der mit einem elektrischen Sicherheitssensor ausgestattet ist , der den Motor abschaltet, wenn sich der Bediener von der Kontrollstation entfernen sollte.

7) Hydraulische Führung (kippbar, um dem Bediener das Klettern zu ermöglichen)

8) Vorschubhebel

9) Hauptbedienungs-Cloche     (Handling der Geräteträgerstange und Service-Befehle).

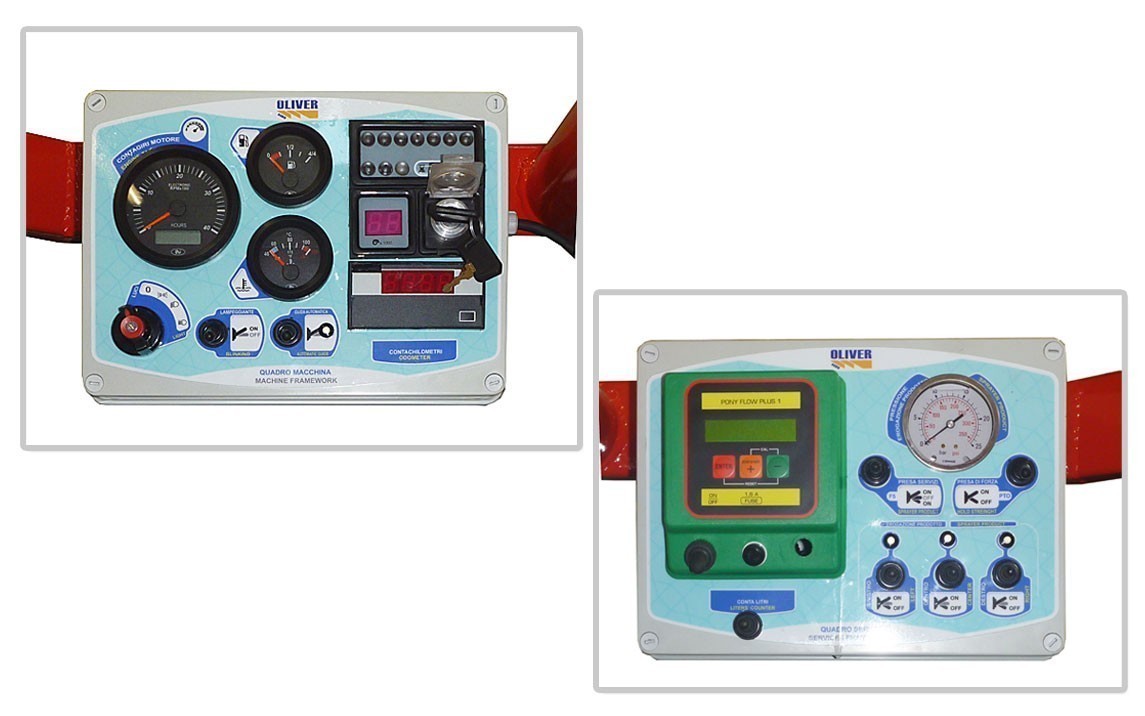

10) Motor-Panel:

– Drehzahlmesser

– Kraftstoffstand

-Wassertemperatur

-Scheinwerfer

-Geschwindigkeitsmesser

-Batterie-Freigabe

-Automatisches Fahren

11) Service-Panel:

-Zählerpanel Produktliter für          Behandlungen

-Behandlungsprodukt-Druckmesser

-Behandlungsprodukt-Druckregelung

-Stangenantrieb und Serviceanschluss

12) Rückspiegel

13) Arbeitsscheinwerfer/Hintere Positionsleuchten

14) Schutzvordach

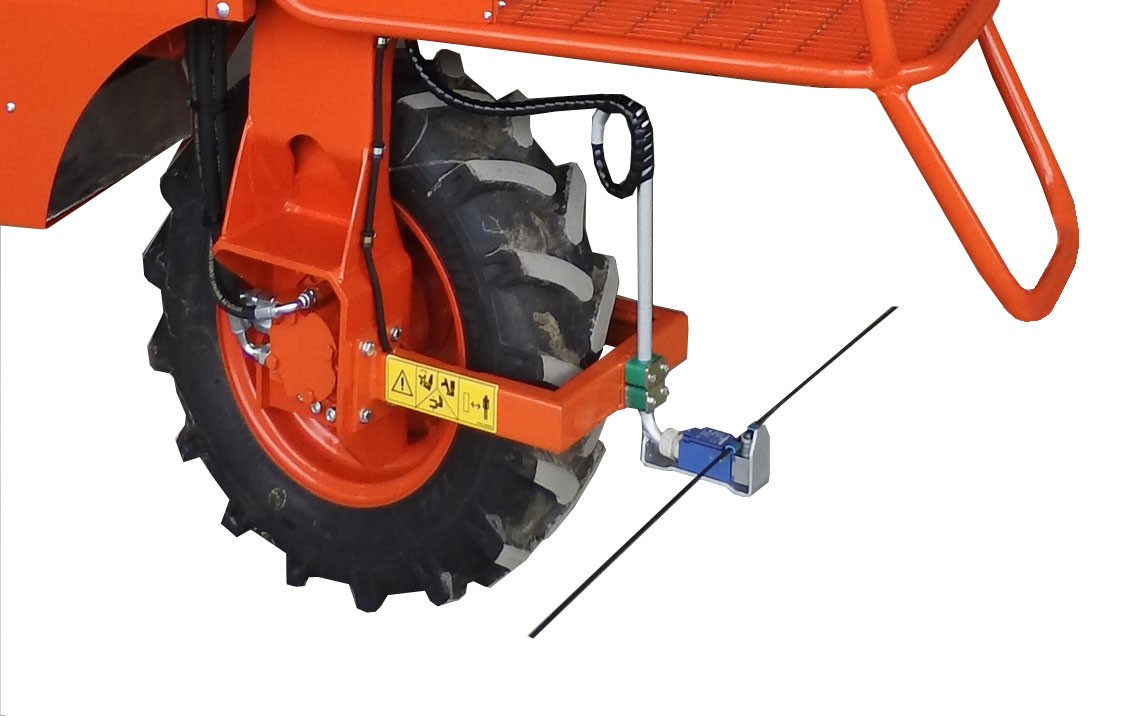

15)  Tastereinheit Automatisches Fahren

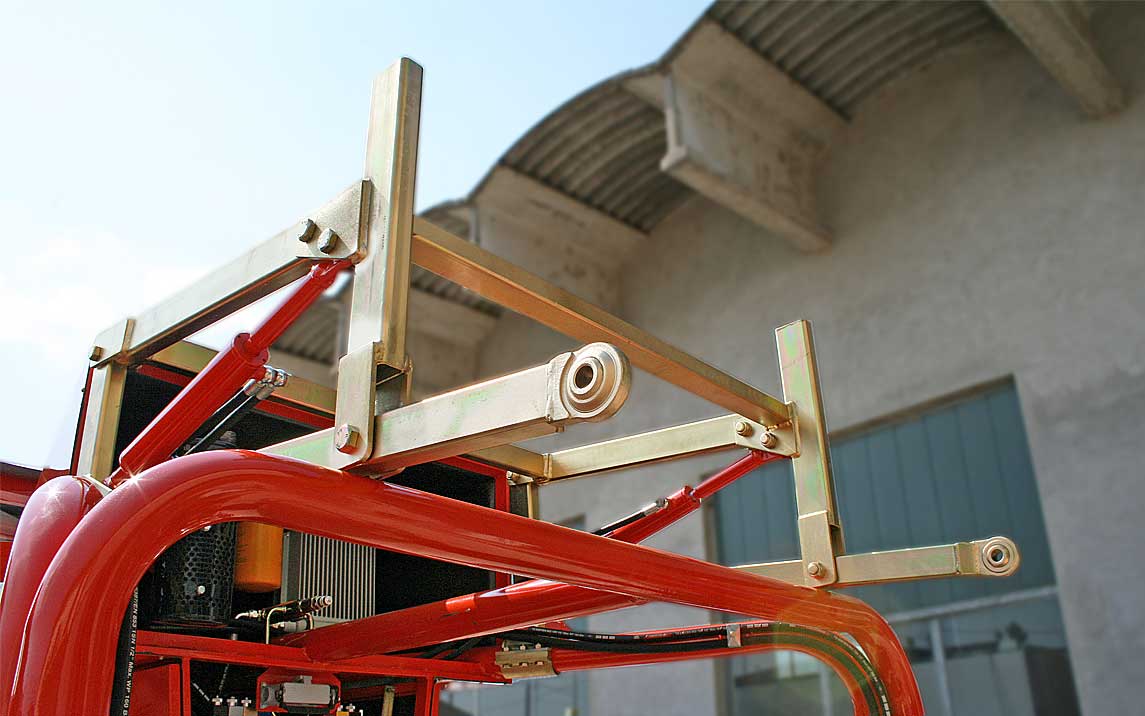

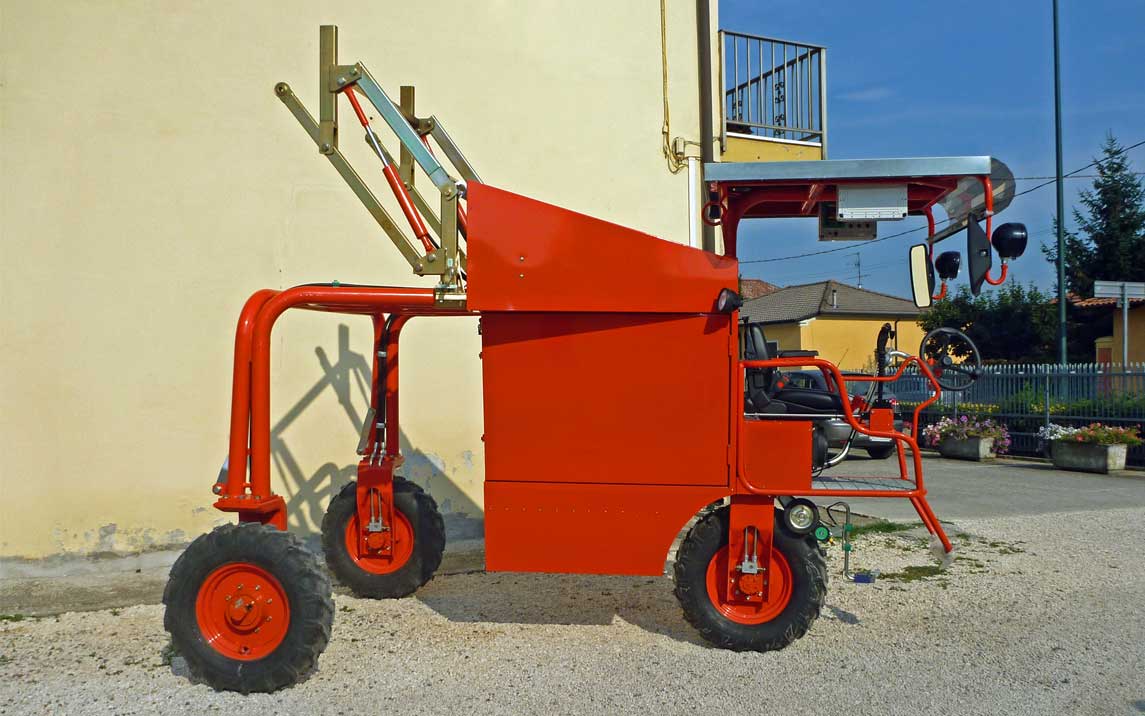

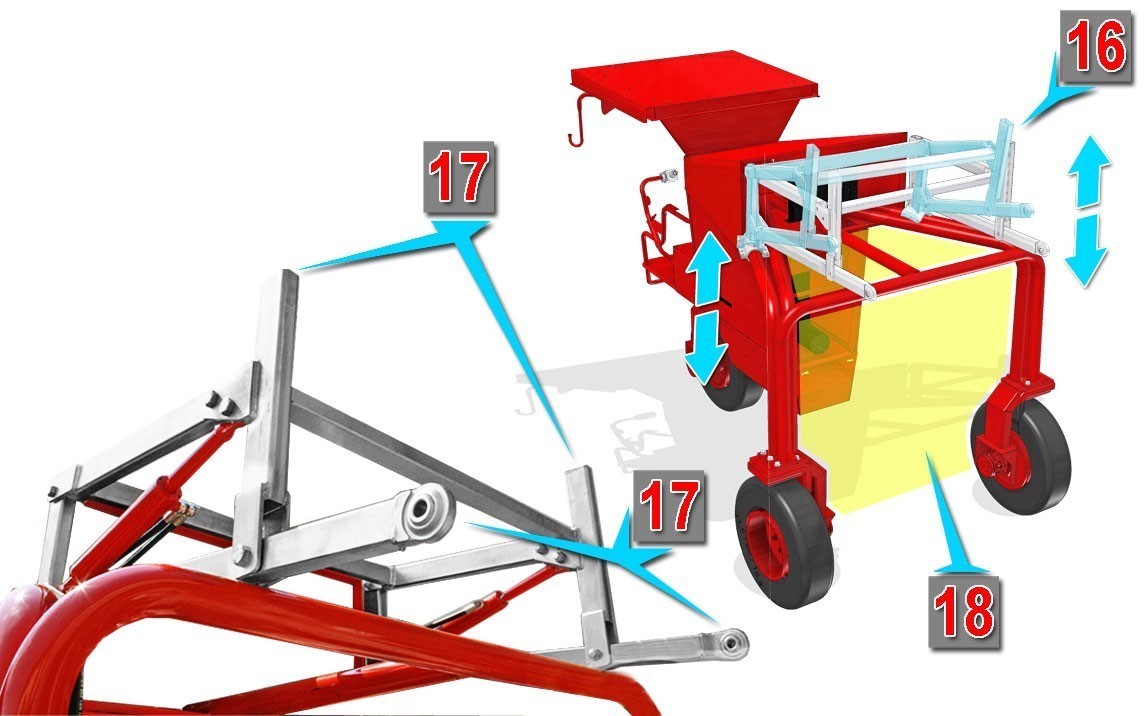

16) Rückseitige Hebevorrichtung

Parallelogrammstruktur, hydraulisch bewegt, führt eine vertikale Auslenkung von 1 maus.

Ausgestattet mit  Ankerlösungen (17), die je nach montierten Geräten eingesetzt werden.

Das hintere Fach (18)ist für die Aufnahme und Halterung verschiedener Geräte vorbereitet

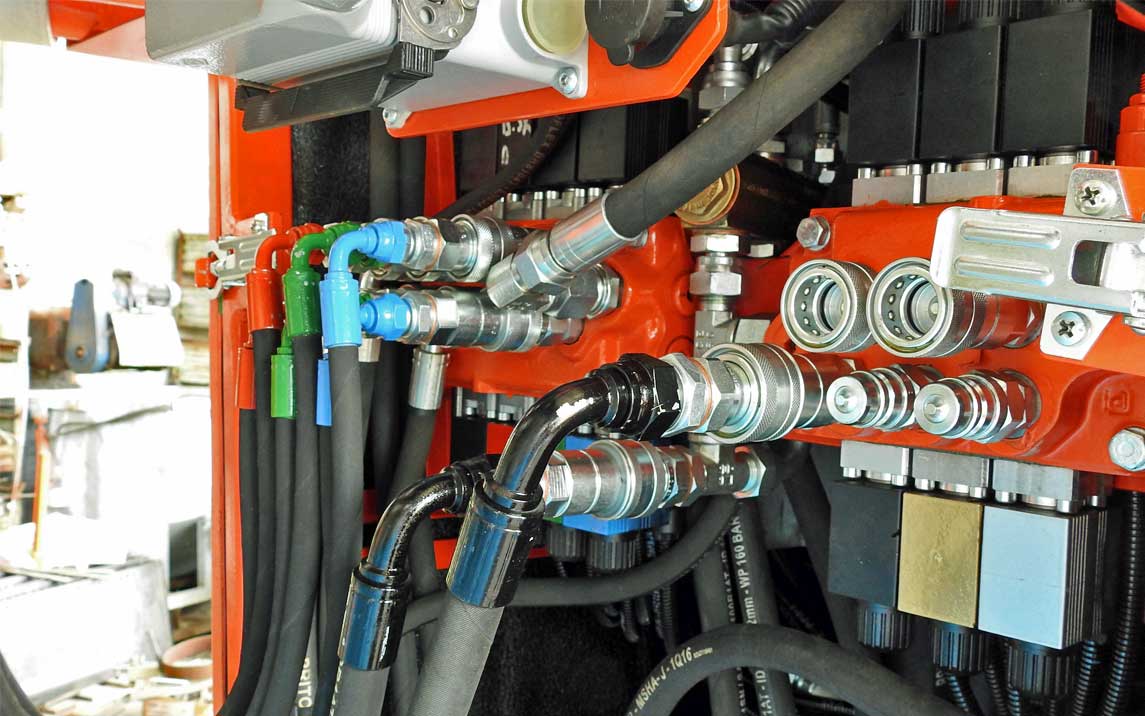

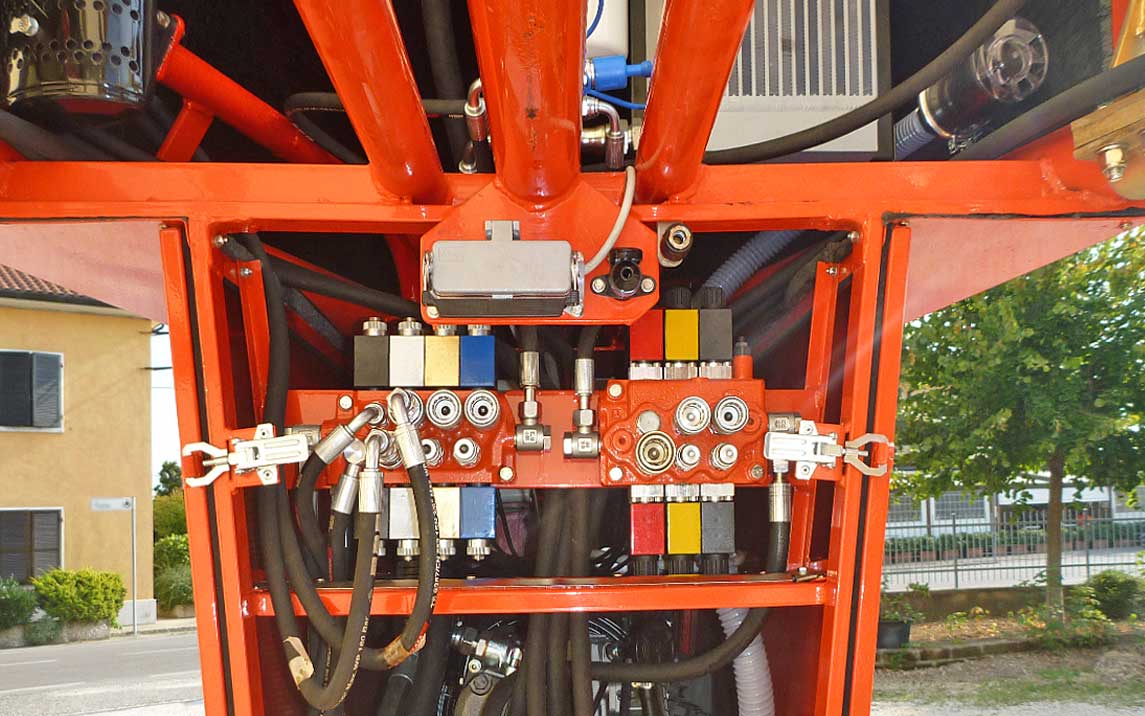

Der Geräteträger Pony 2000 ist mit einem autonomen Hydrauliksystem ausgestattet und mit Folgendem versehen:

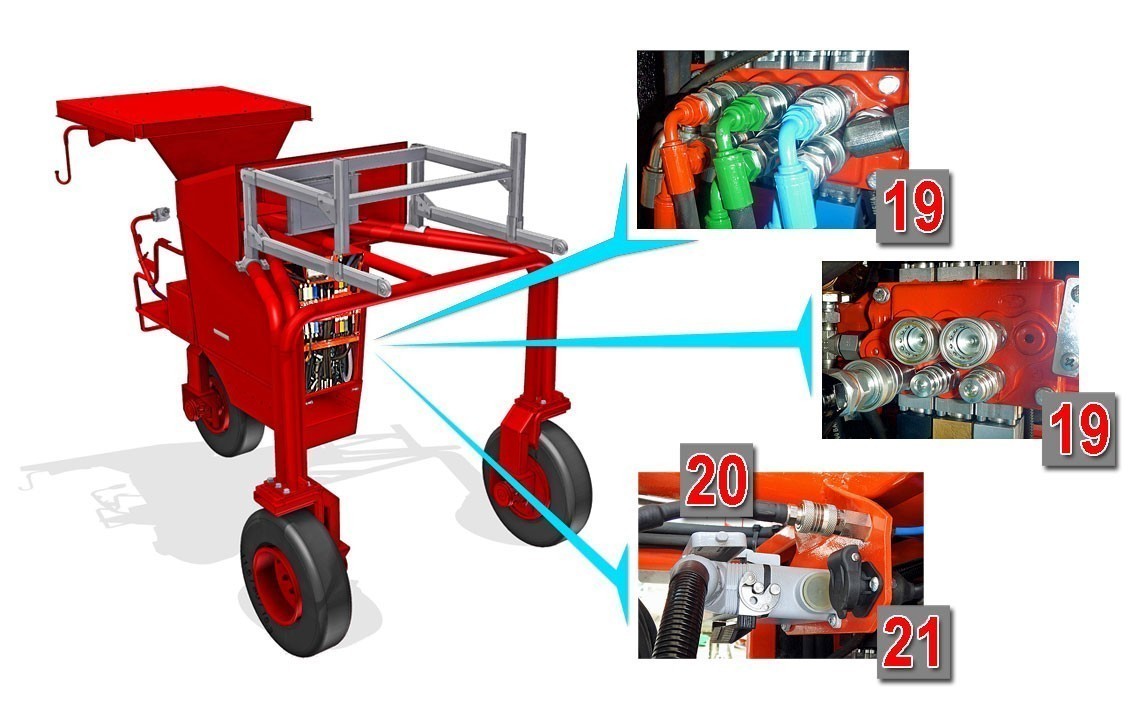

19) Serviceanschluss hydraulische Versorgung

20) Serviceanschluss Stromversorgung

21) 12-Volt-Steckdose

Die Verbindungen zwischen der Maschine und der Ausrüstung sind mechanisch und hydraulisch.

Um die Verbindungen zu erleichtern, haben die Kupplungen die gleiche Farbe.

Auf der Maschine anbringbare Geräte

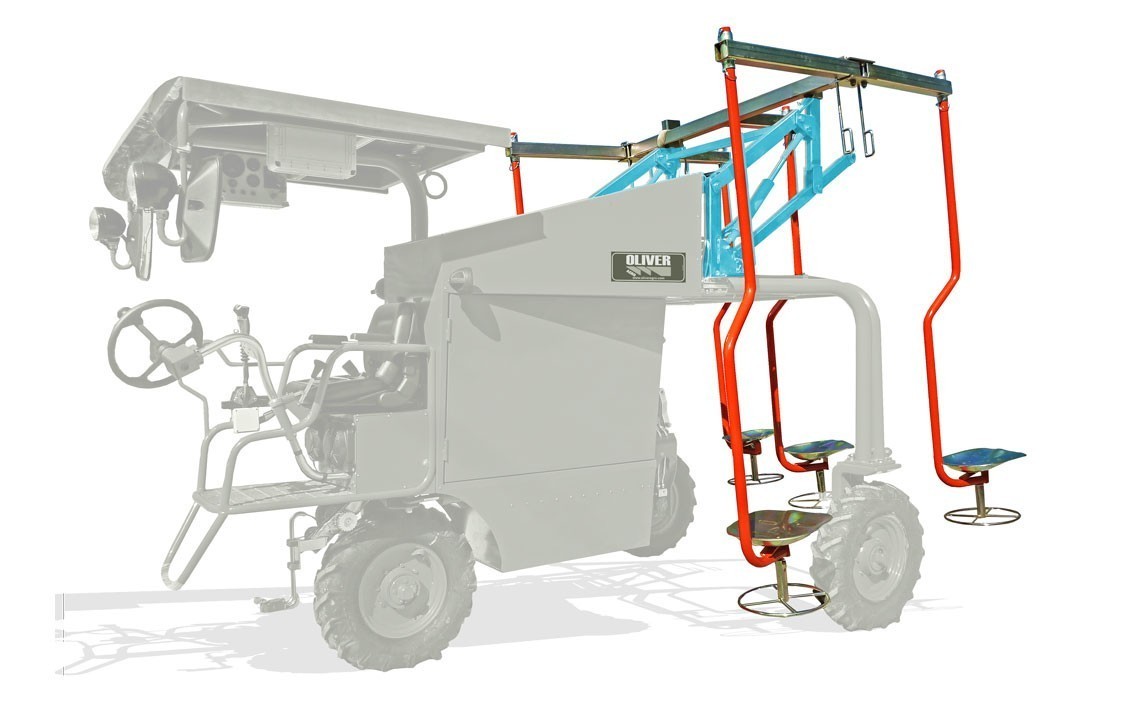

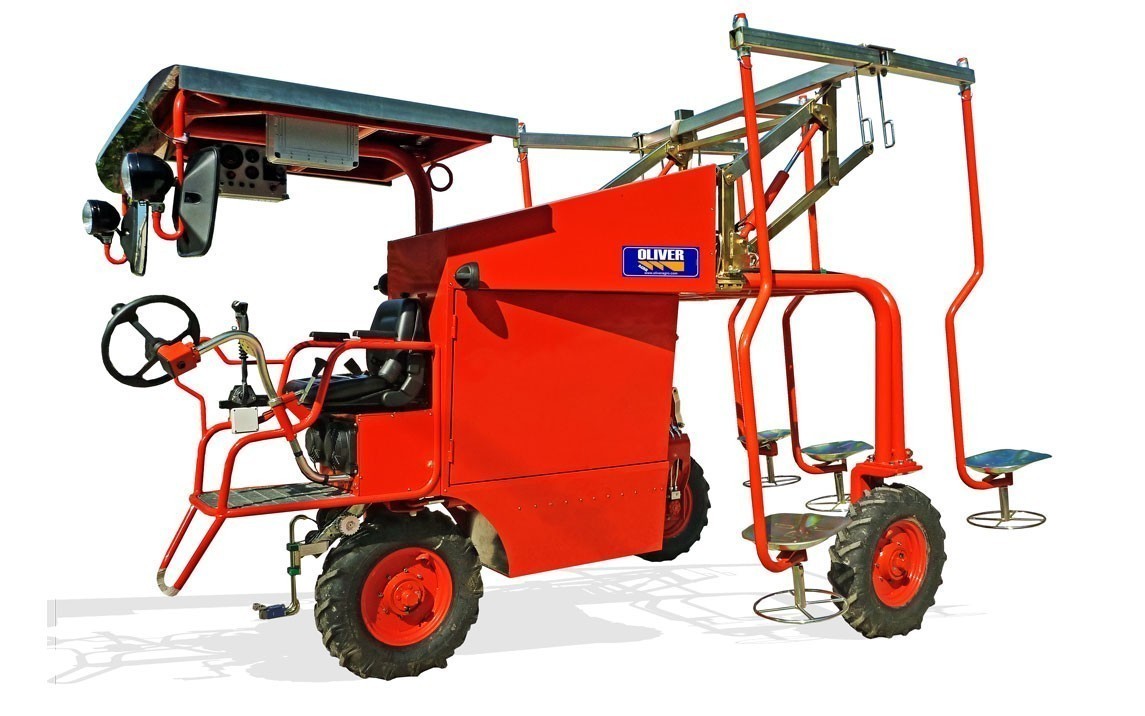

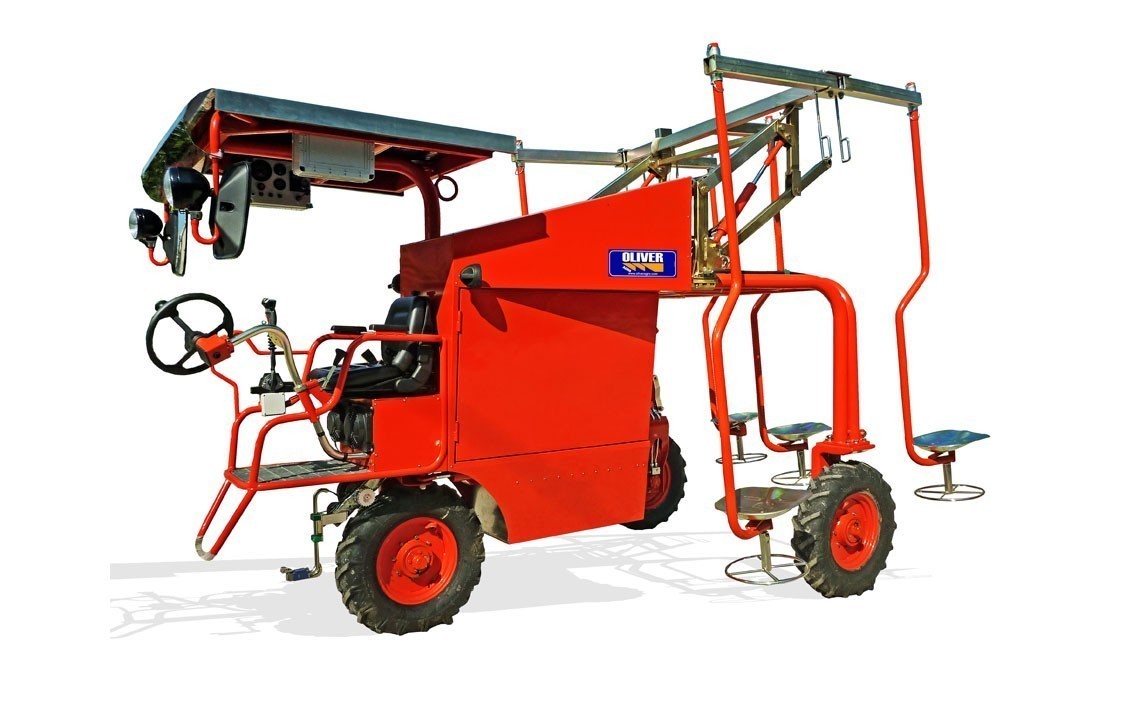

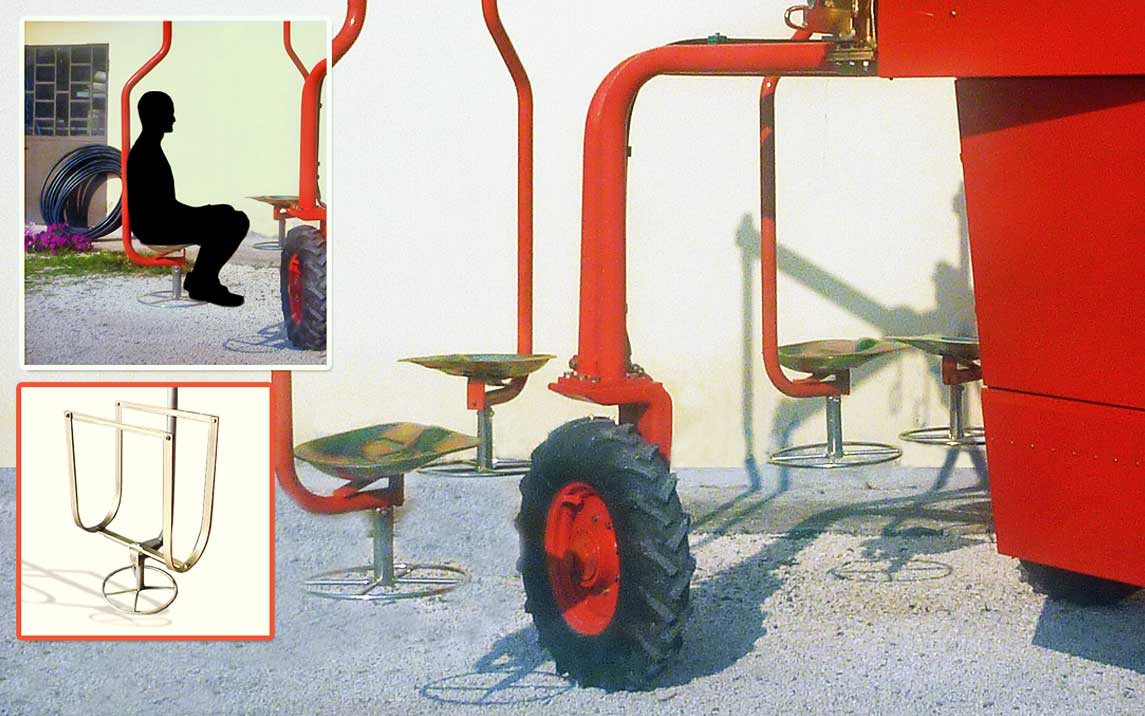

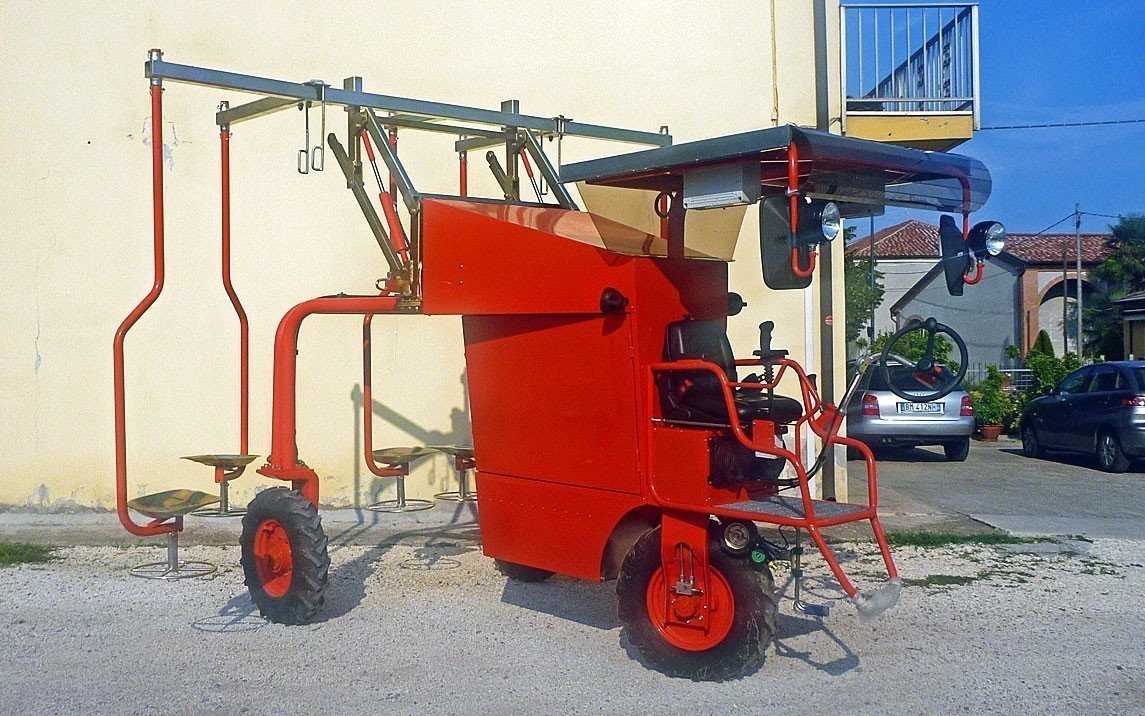

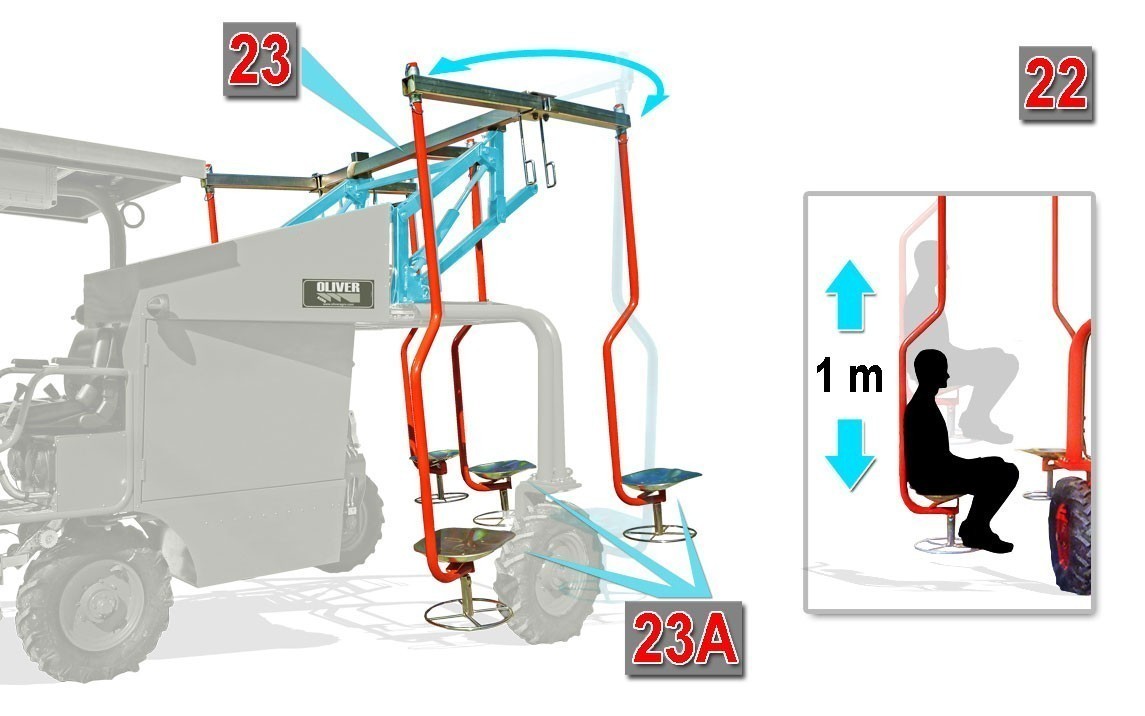

22) Transporter-Einheit

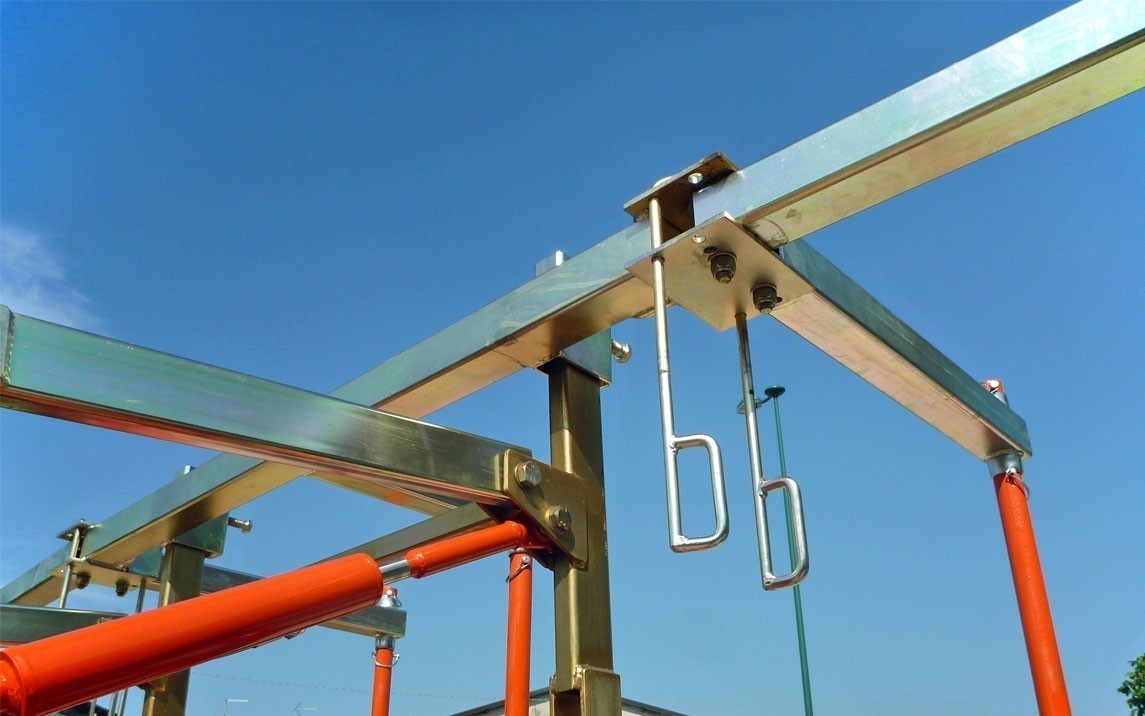

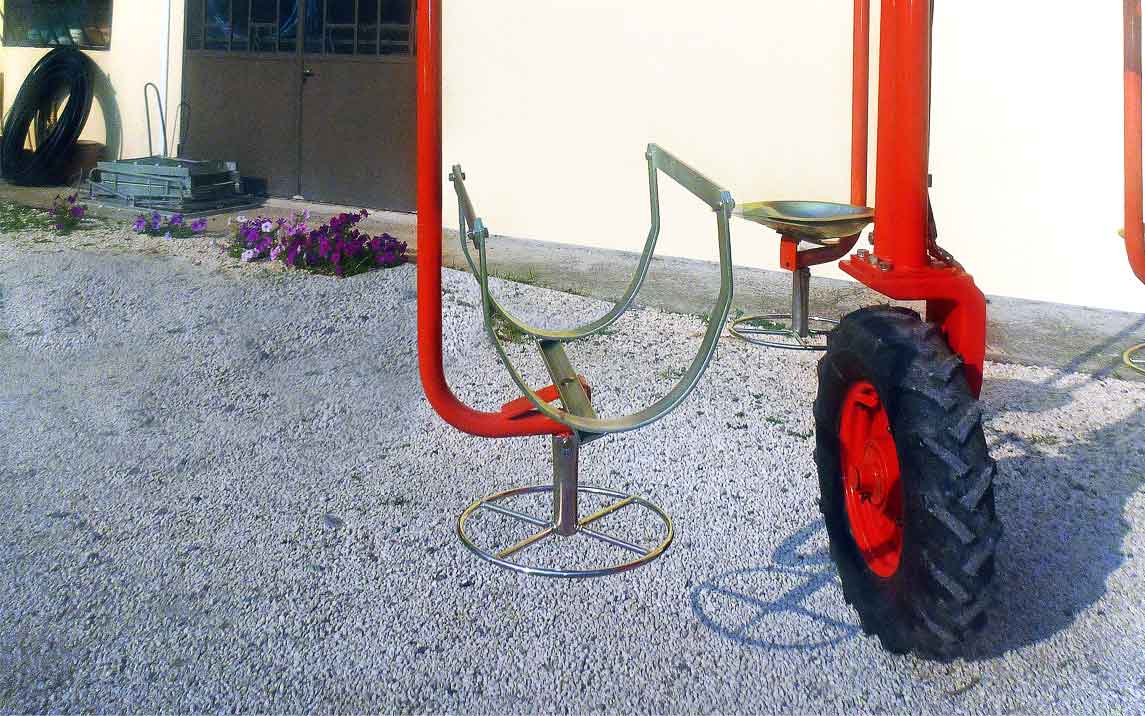

Es handelt sich um eine Struktur (23)  , die mechanisch an der Hubvorrichtung angebracht wird und aus festen und kippbaren Querträgern besteht, an denen 5 Sitze (23A) befestigt sind, die sich um sich selbst drehen und dank der hydraulischen Hebebühne eine HöhenausFührung von 1 mt aufweisen.

Die Bediener führen eine Reihe von Arbeitsvorgängen an den Pflanzen bequem aus:

– Rückschnitt *

– Entfernung der Schößlinge *

– Veredelung

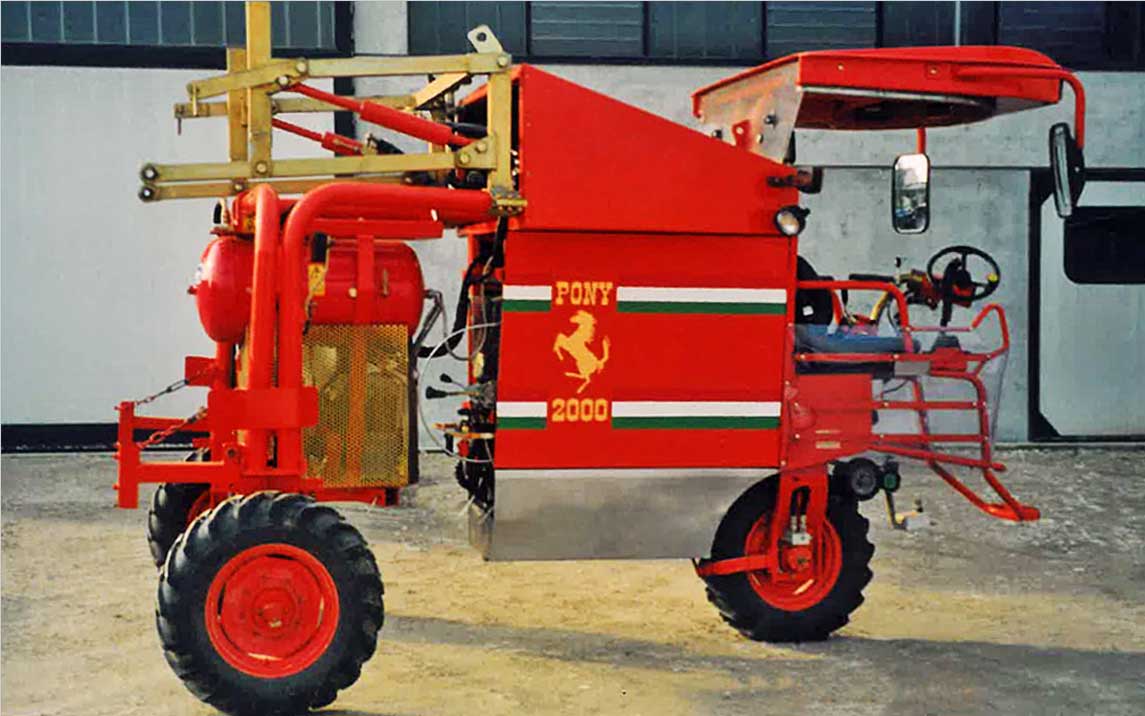

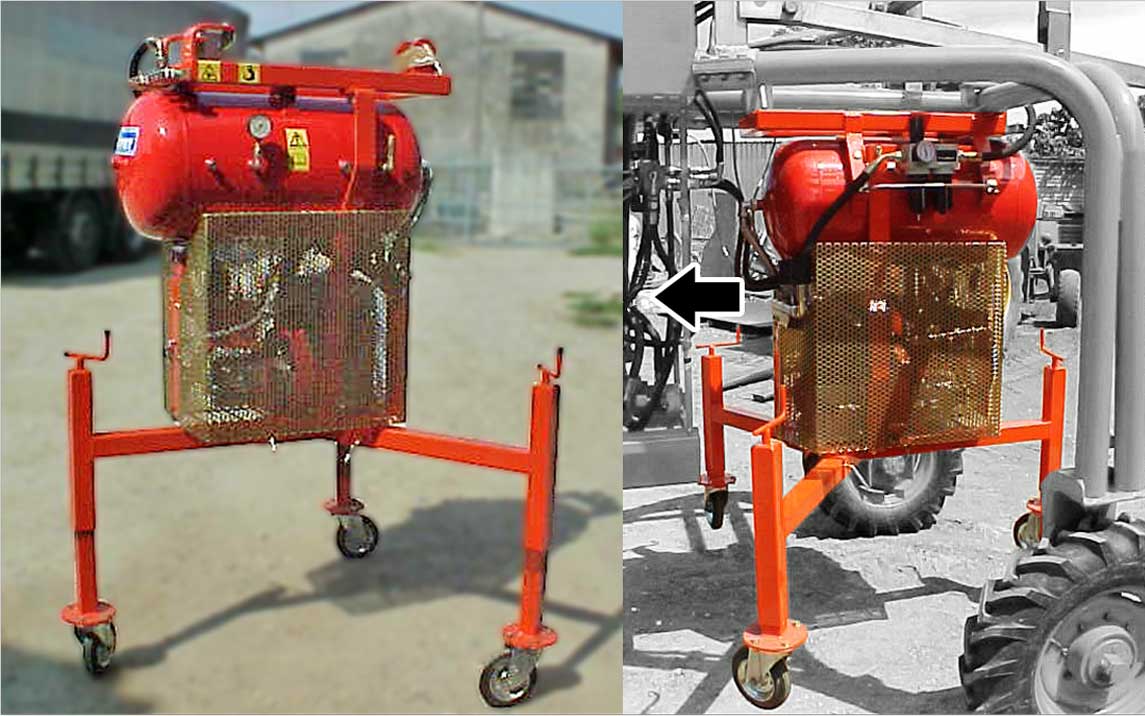

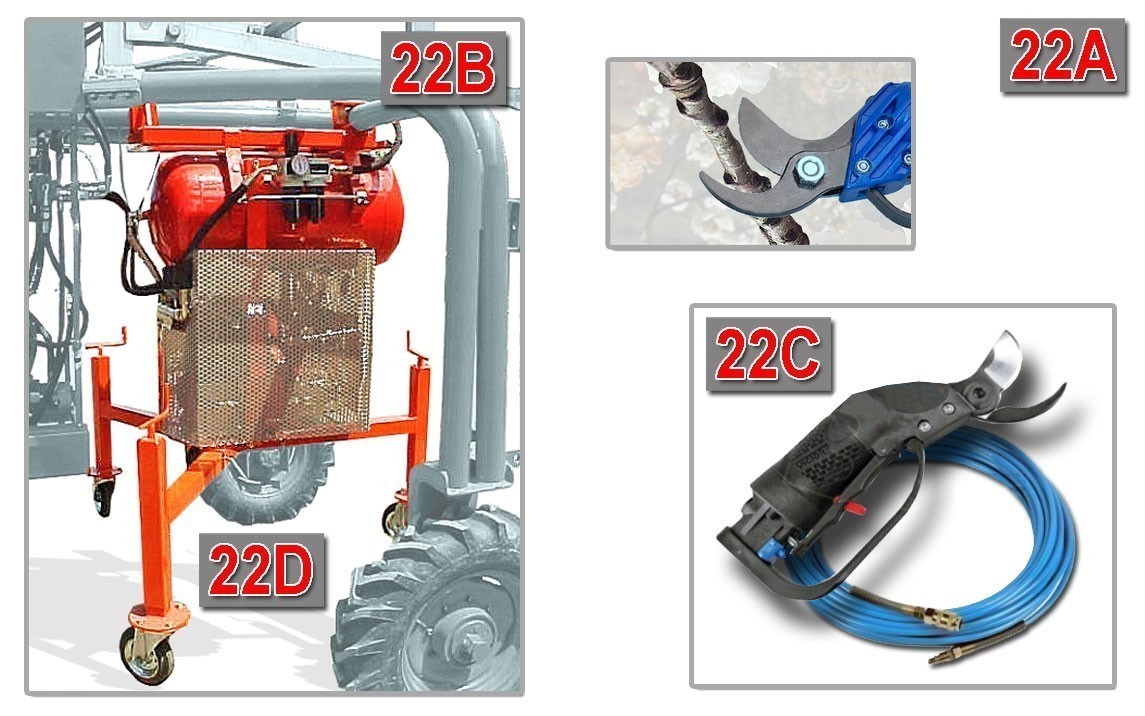

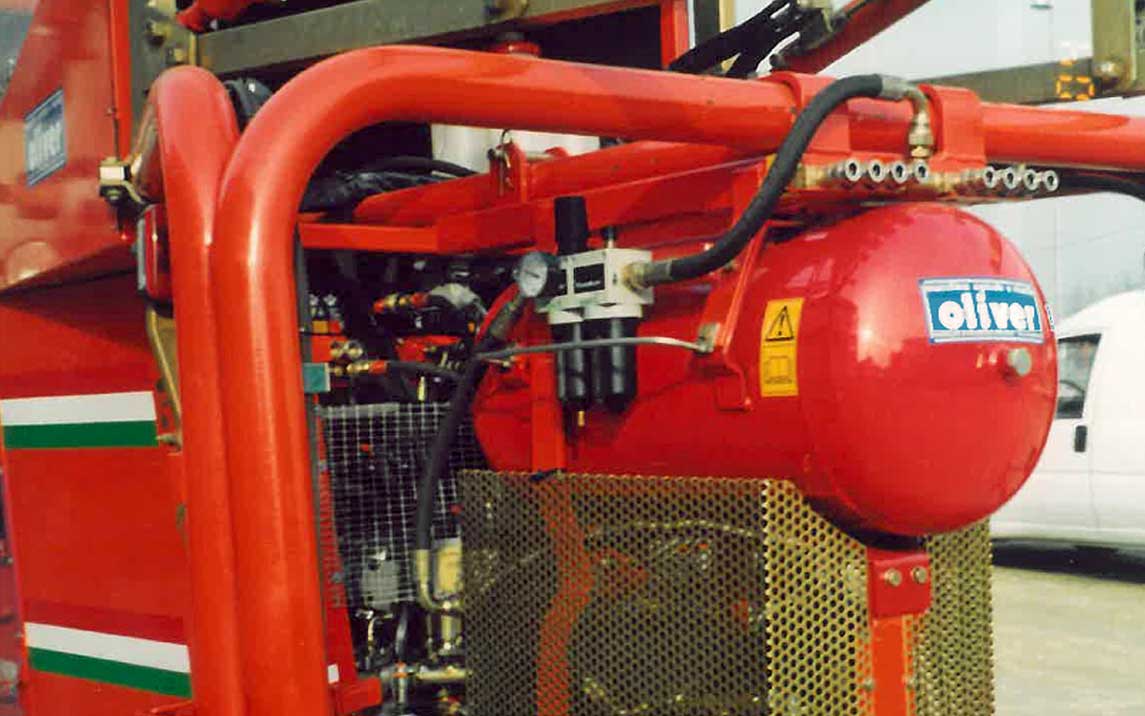

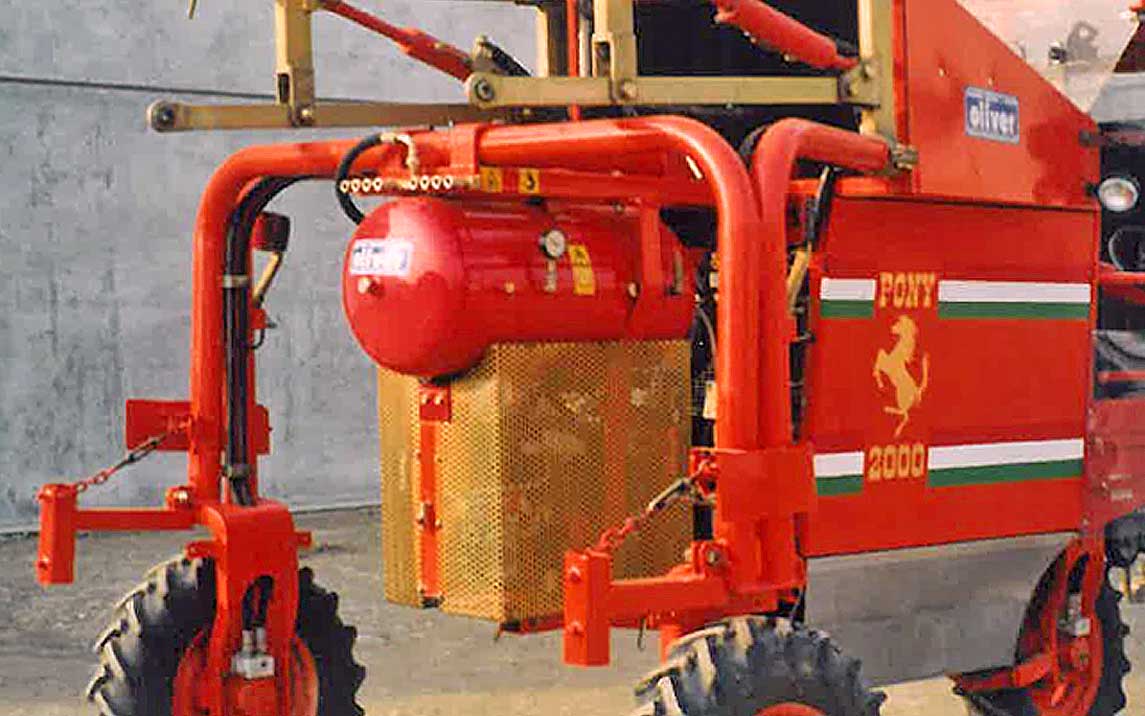

*22A) Kompressor-Einheit

Pneumatische Ausrüstung zum  Rückschneiden und Entfernen der Schößlinge, bestehend aus zwei Komponenten:

22B) Kompressor,  400 l mit 200 l   Tank , angetrieben von einem Hydraulikmotor.

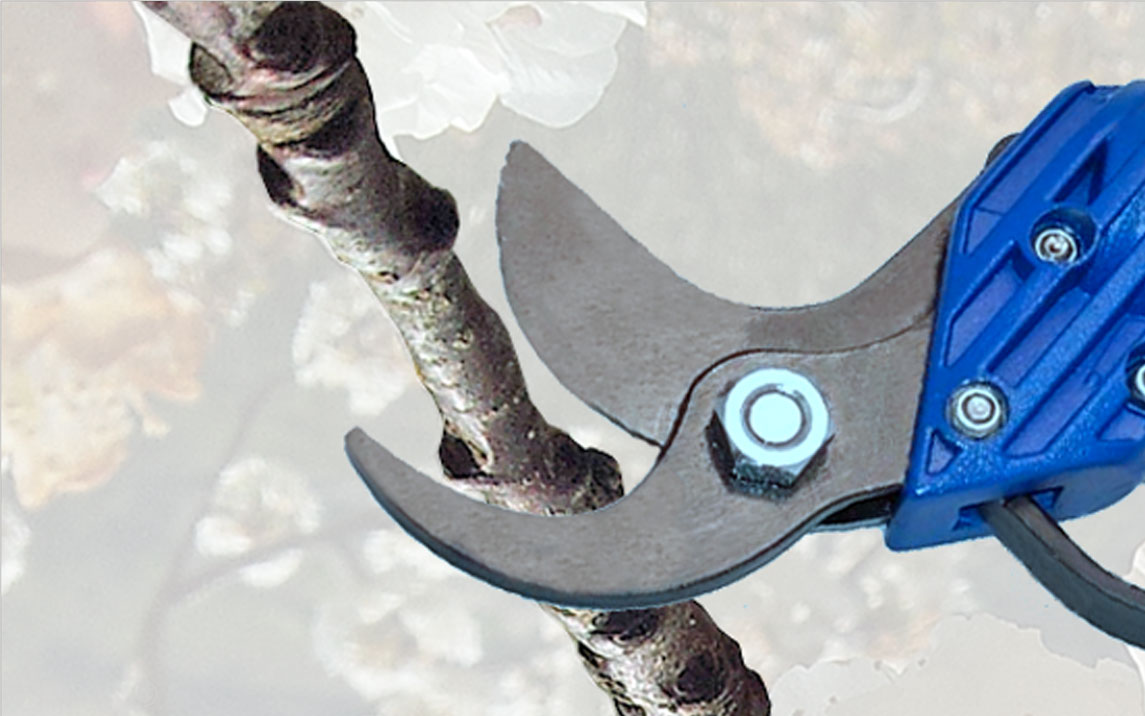

22C) Pneumatische Schere, mit Rohren

und integriertem Druckschalter .

Sie ruht auf einer beweglichen Struktur (22D), die mit in der Höhe verstellbaren Schwenkrädern ausgestattet ist, um die Einheit abzuklinken und zu parken, wenn man das Gerät nicht verwendet.

Sobald das Gerät an der Maschine angebracht ist, werden die Schwenkräder entfernt.

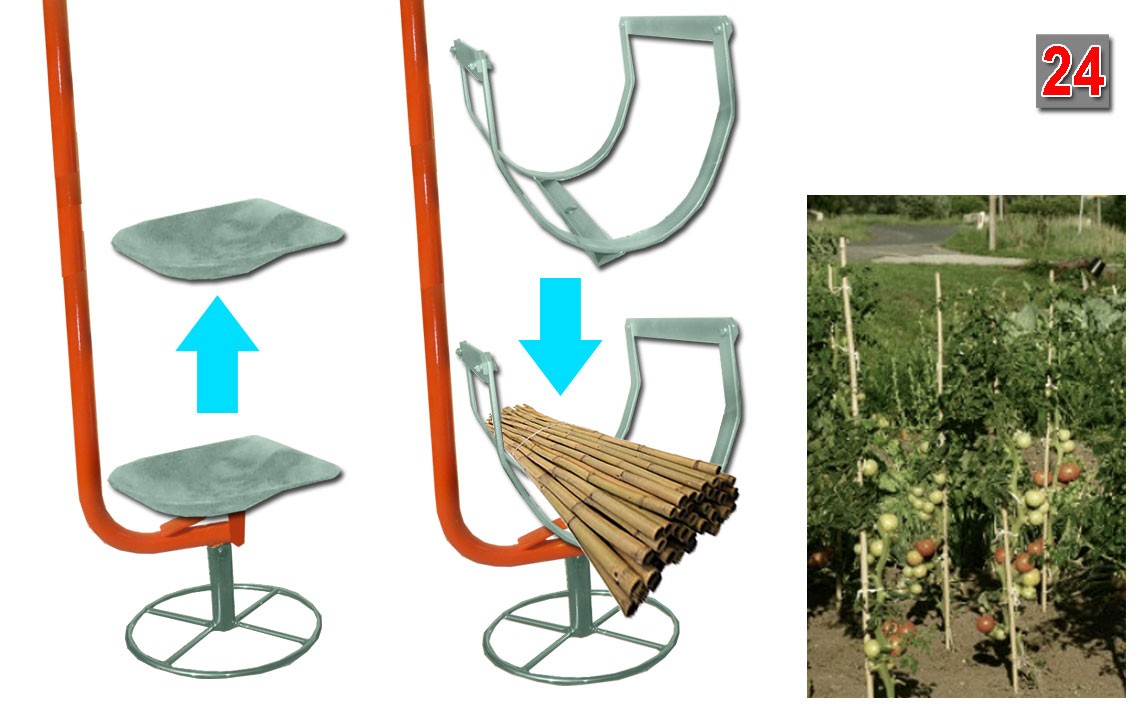

Bambusrohrhalter-Zubehör.

Um das Einbinden der Bambusrohre zur Unterstützung der Pflanzen zu erleichtern, haben wir spezielle Körbe (24 ) anstelle der Sitze, in die wir die Schilfbündel laden (der Bediener folgt der Maschine zu Fuß).

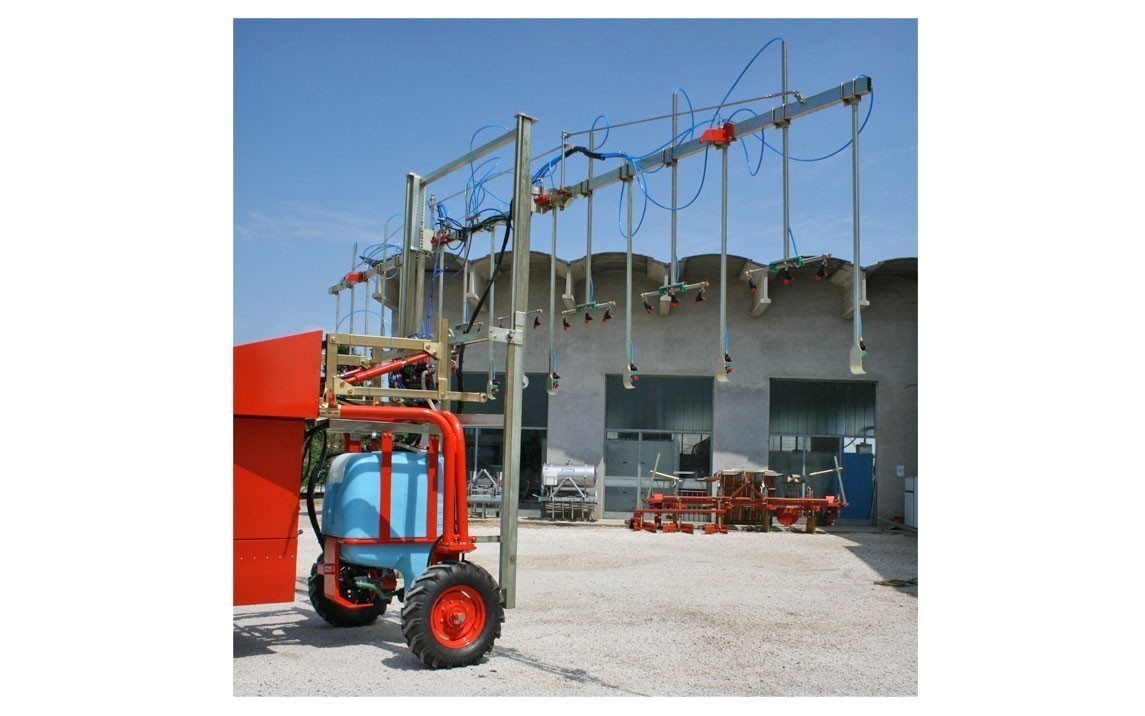

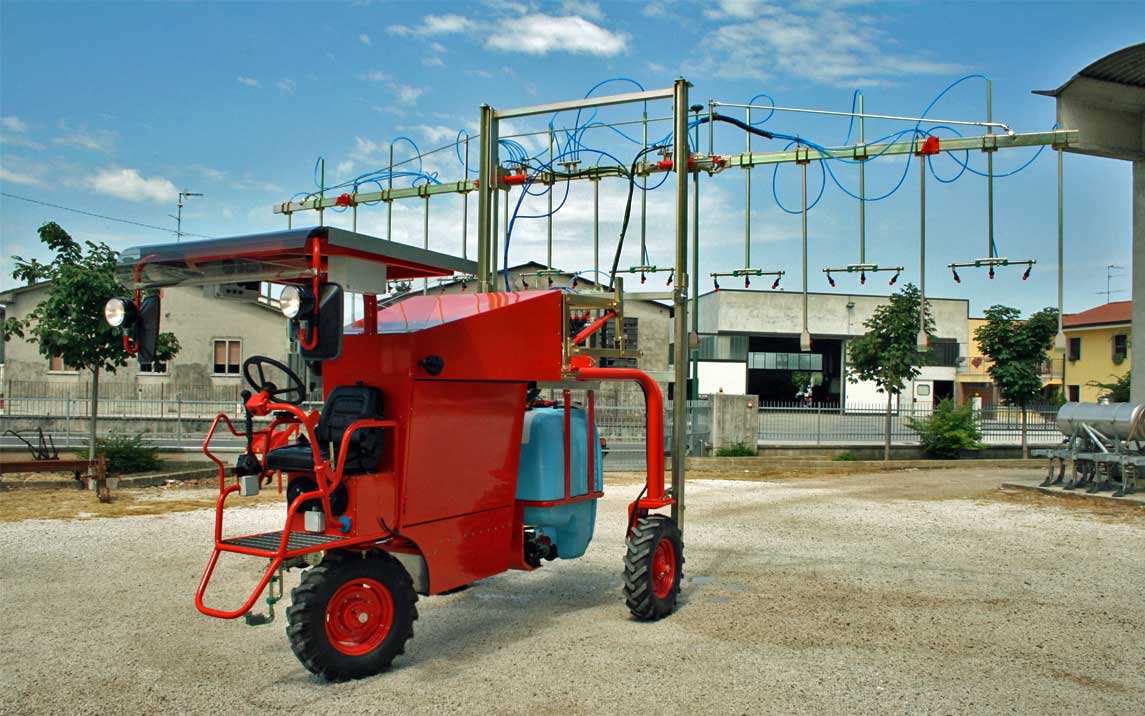

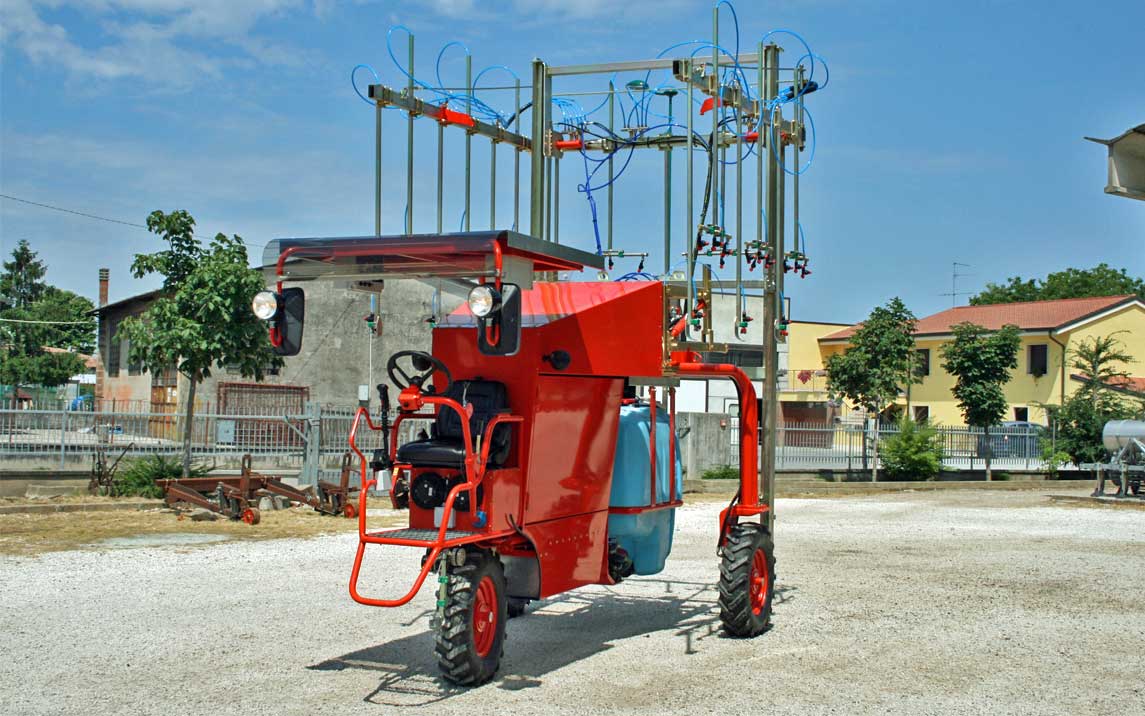

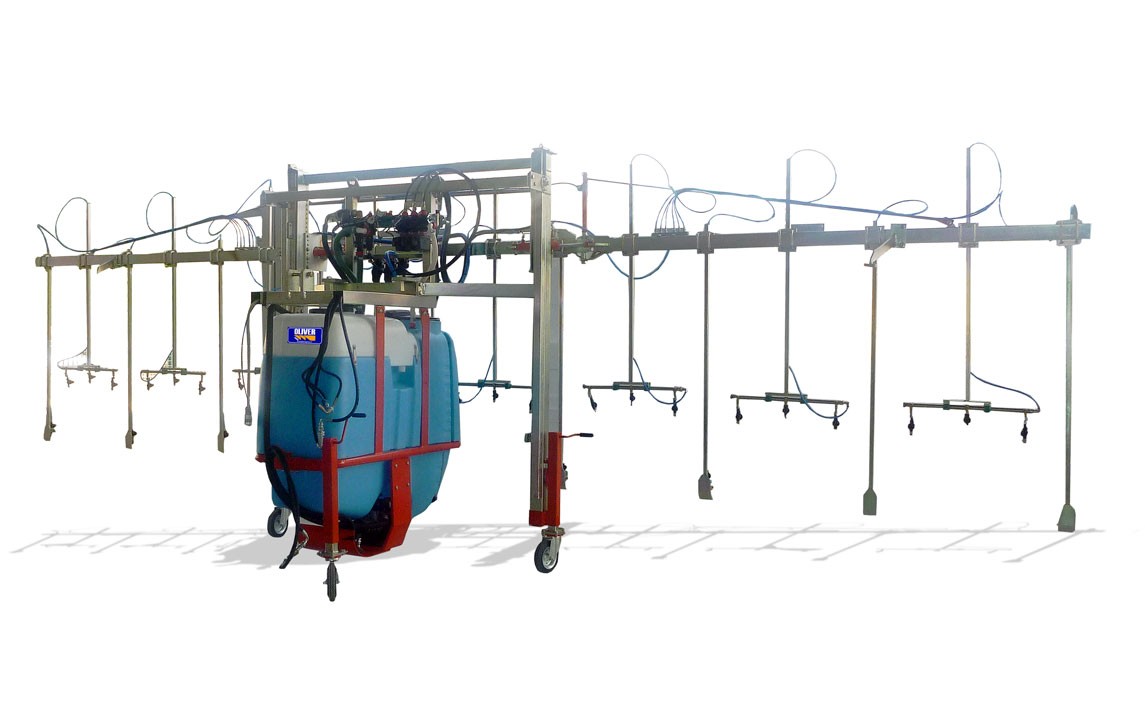

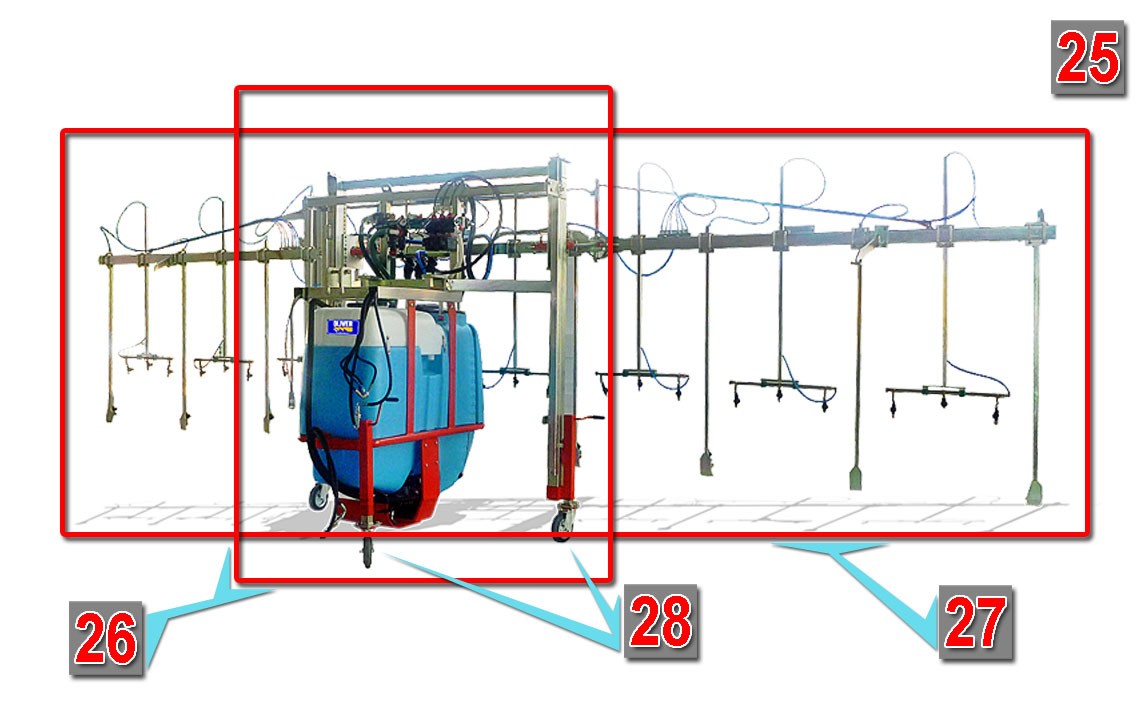

25) Behandlungsstangen-Einheit

Elektro-hydraulische Ausrüstung, die aus zwei verschiedenen Komponenten besteht:

26) Zerstäuber

27) Behandlungsstange

Sie ruht auf einer beweglichen Struktur (28), die mit höhenverstellbaren Schwenkrädern ausgestattet ist, um die Einheit auszuklinken und sie zu parken, wenn das Gerät nicht benutzt wird.

Sobald das Gerät an der Maschine angebracht ist, werden die Schwenkräder entfernt.

Behandlungsstangen-Einheit

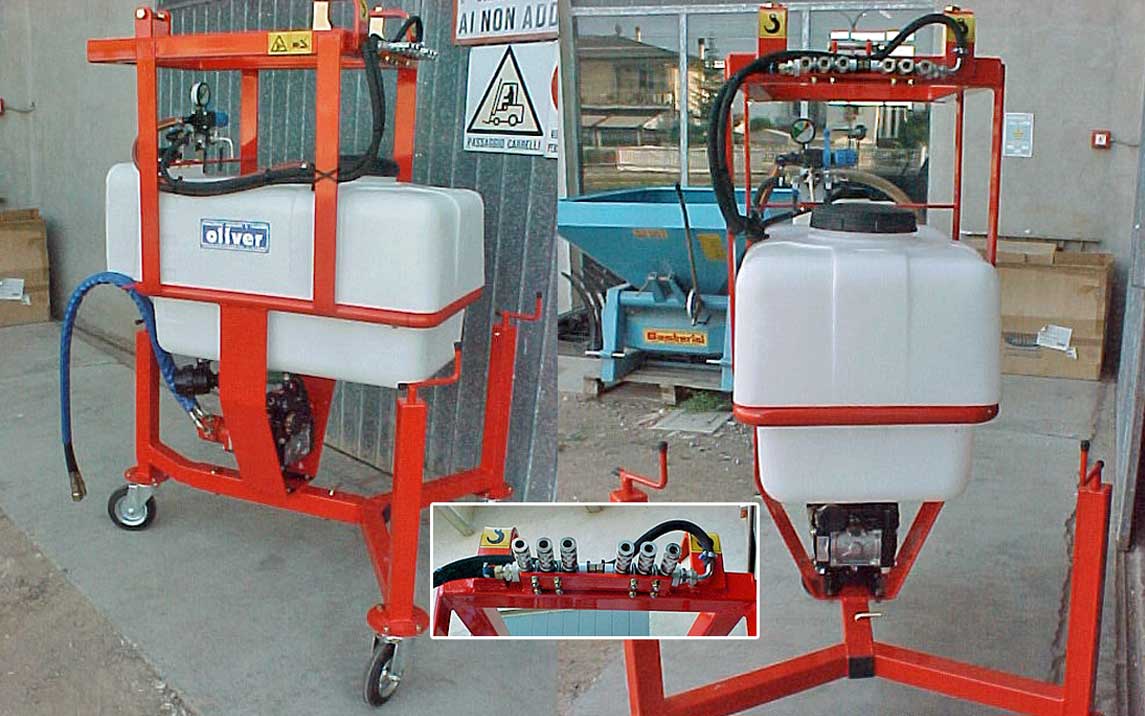

Zerstäuber

Elektro-/Hydrauliksystem zur Zerstäubung von Behandlungsprodukten.

Montiert ein eigenes System, das durch Anschluss an das Elektro-/Hydrauliksystem der Maschine funktioniert.

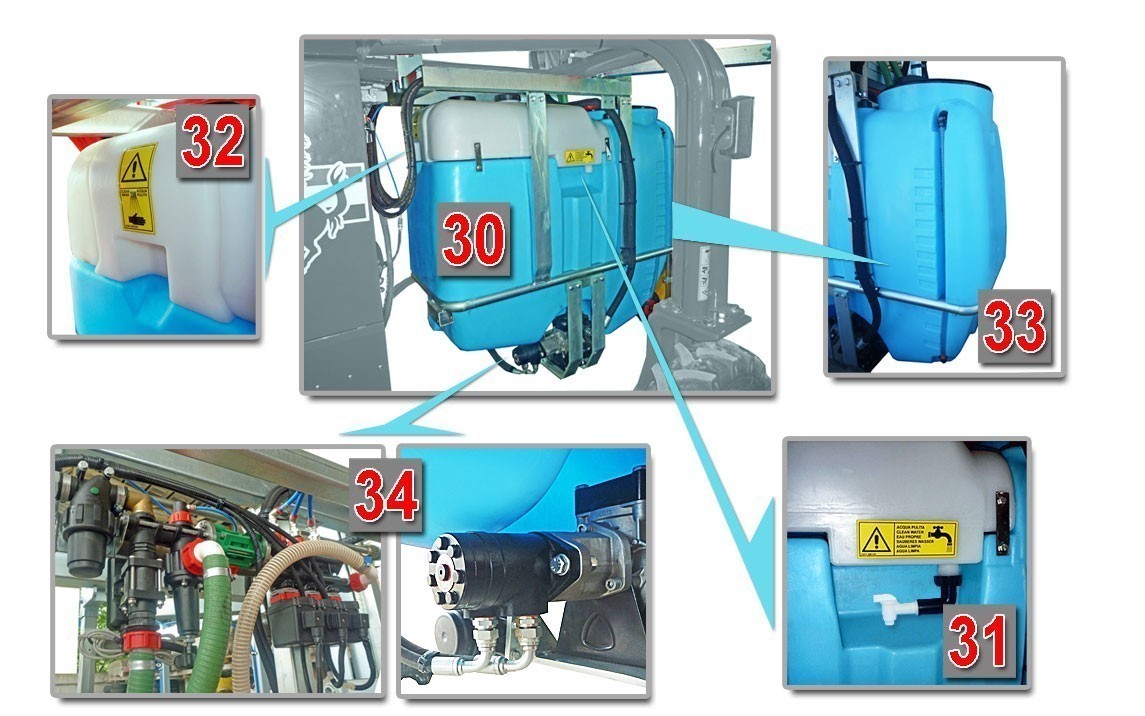

Zusammensetzung:

30) Zisterne.

31) Anlagenwaschtank.

32) Handwaschtank.

33) Produktstandanzeiger.

34) Hydraulisches/elektrisches System

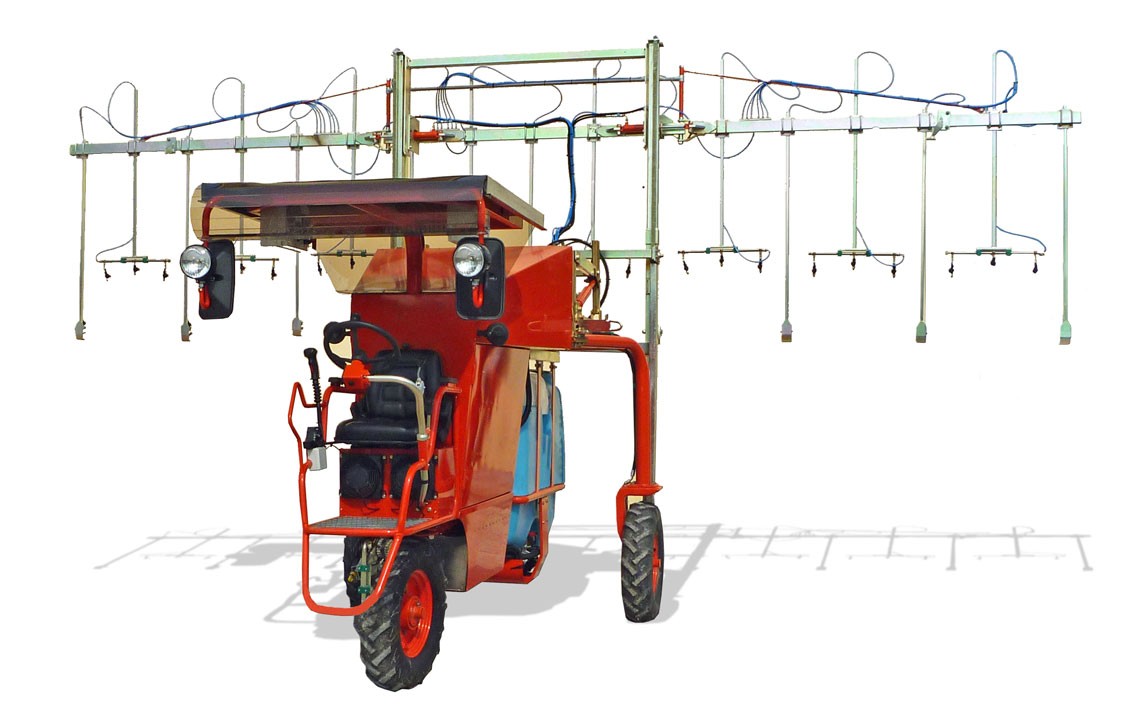

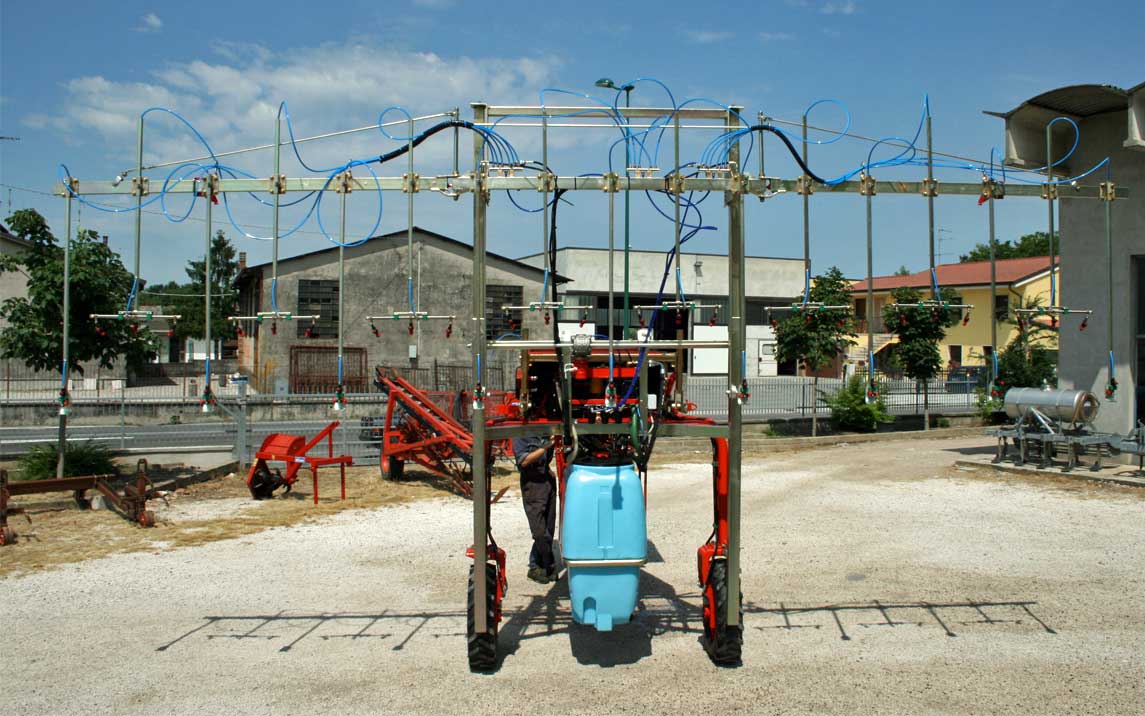

Behandlungsstangen-Einheit

Behandlungsstange

Unterstützt das Produktverteilungssystem.

Zusammensetzung:

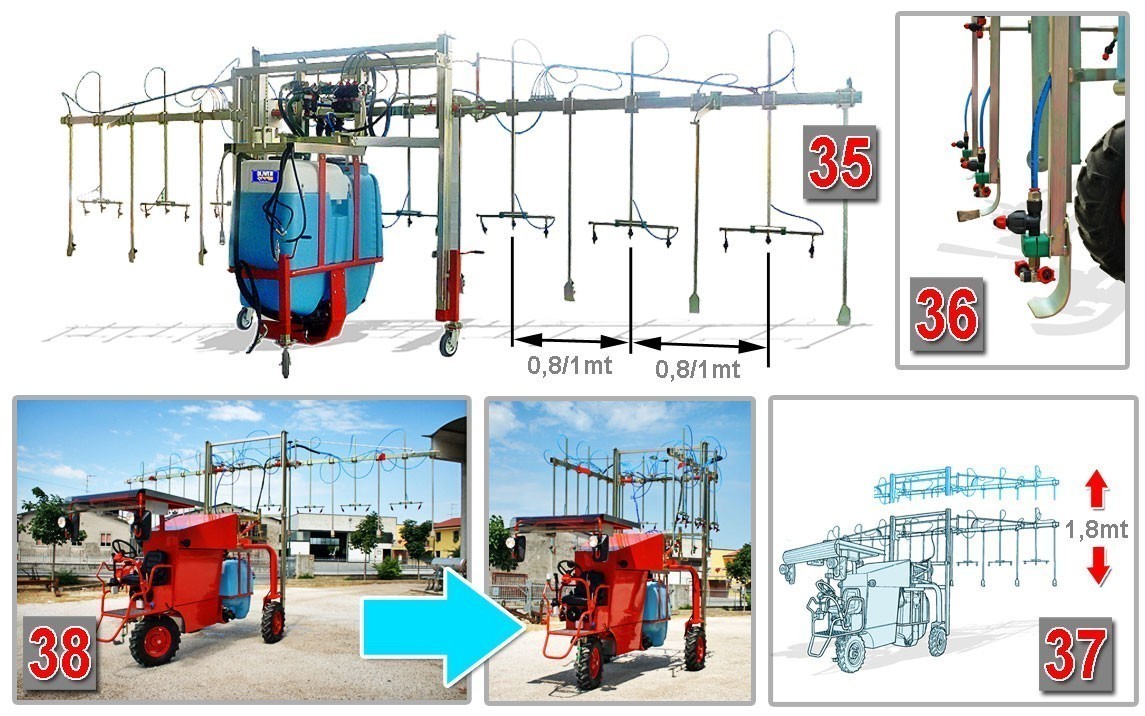

35) Verzinkte Metallstruktur mit festen und beweglichen Rohren, mit hydraulischen Stützen für Stangenhub von 1,8 m.

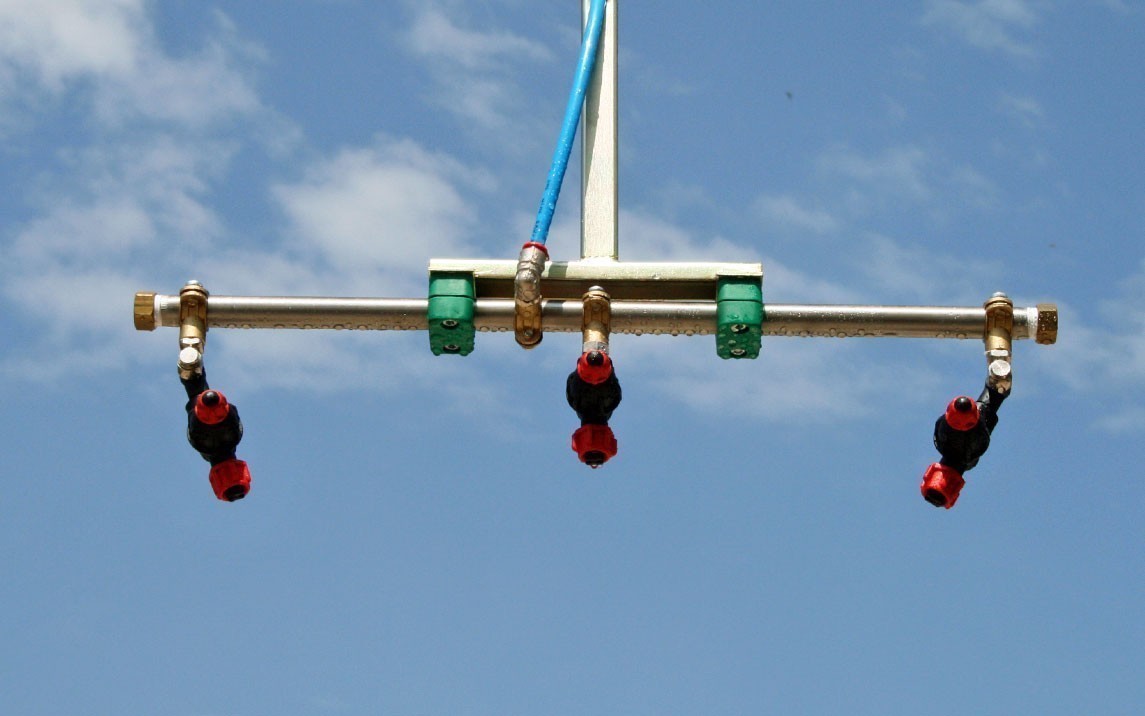

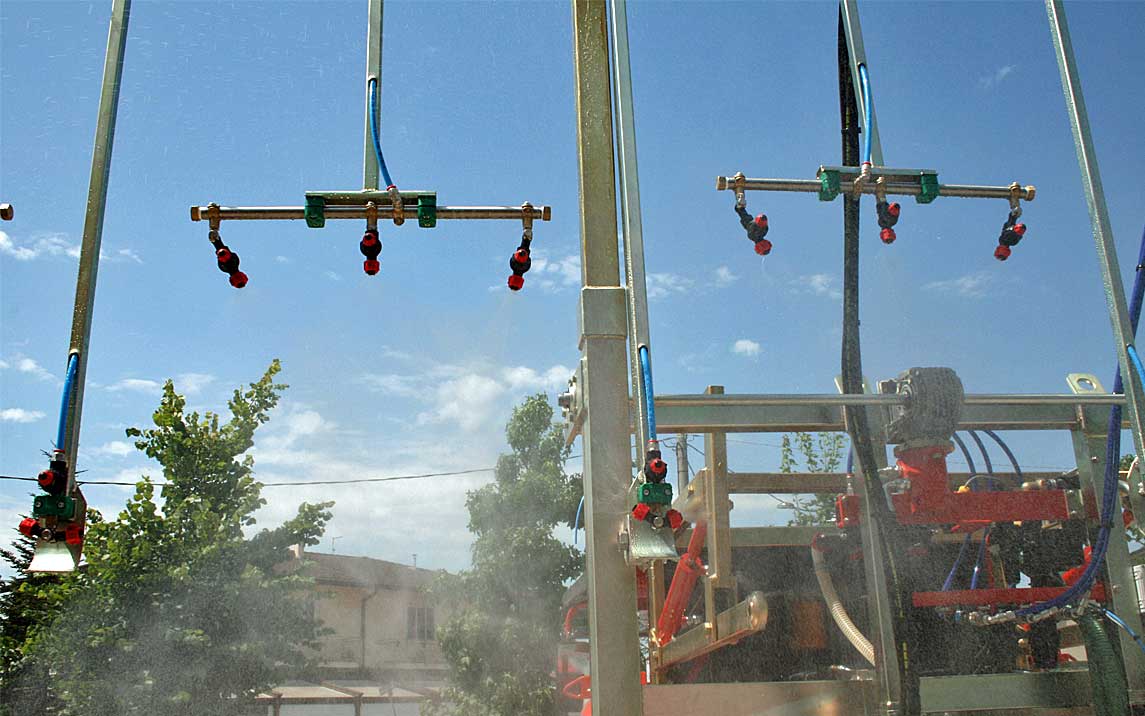

36) 24 Produkt-Sprüh-Düsen  des Typs TRIJET, einschließlich Anti-Tropfen-Schutz.

Auf jeder der 8 Reihen ( mit einem Abstand von 0,8 bis 1m) sind 3 Düsen angeordnet.

Hydraulisch können wir Folgendes vornehmen:

37) die Arbeitshöhe ändern(1,8 m).

38) die äußeren Arme während des Transports aus Gründen der Abmessungen einklappen.

Hinweis . Alle Arbeitsvorgänge werden von der Bedienstation aus gesteuert

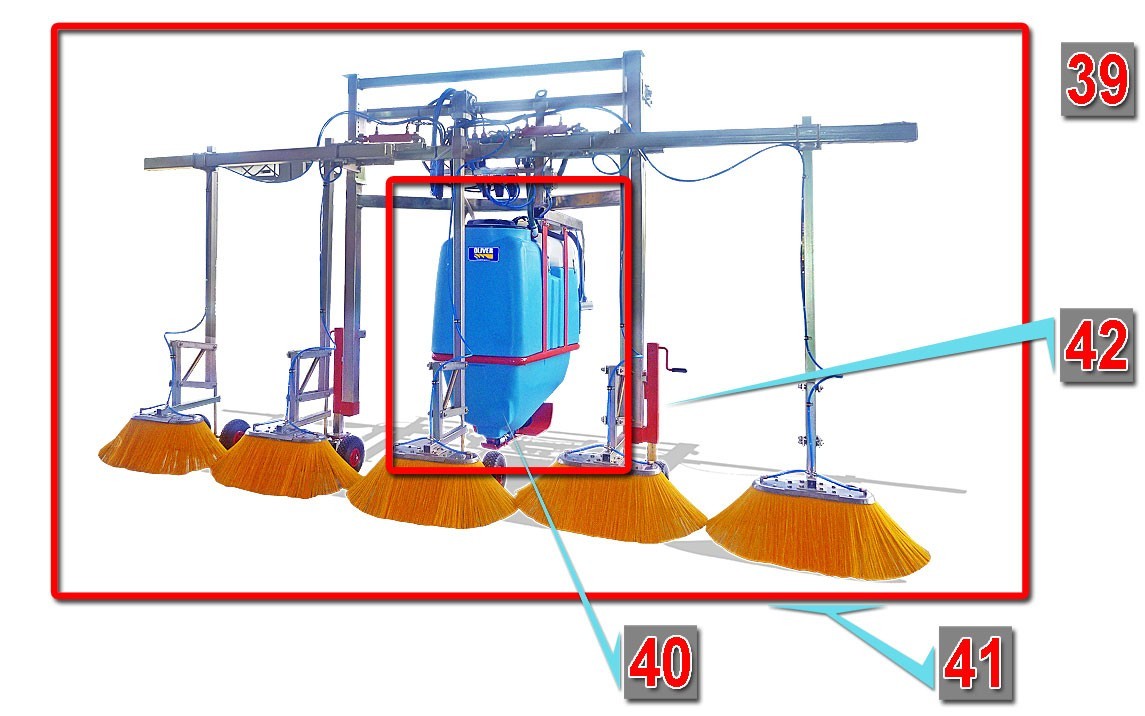

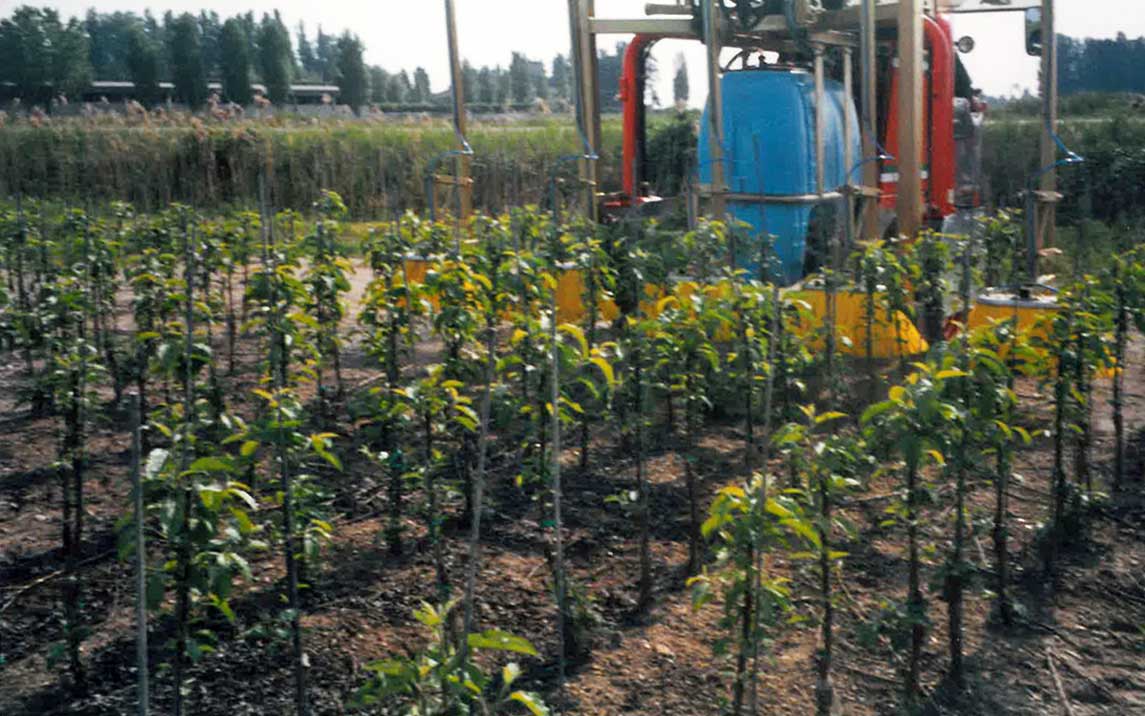

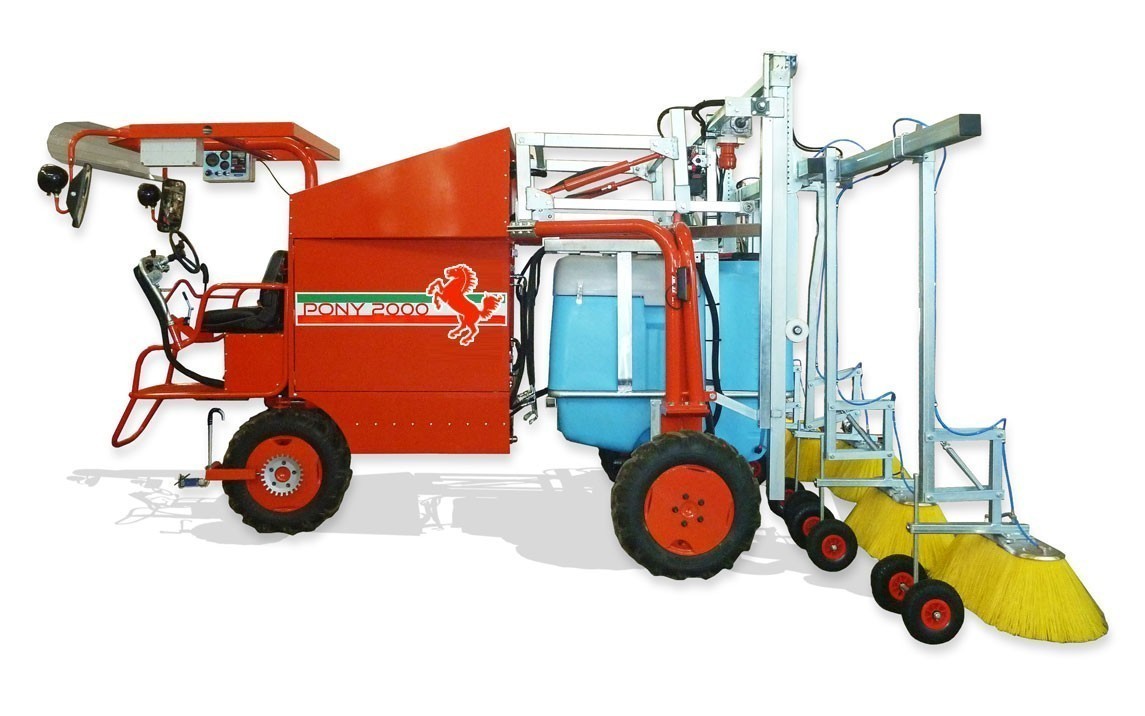

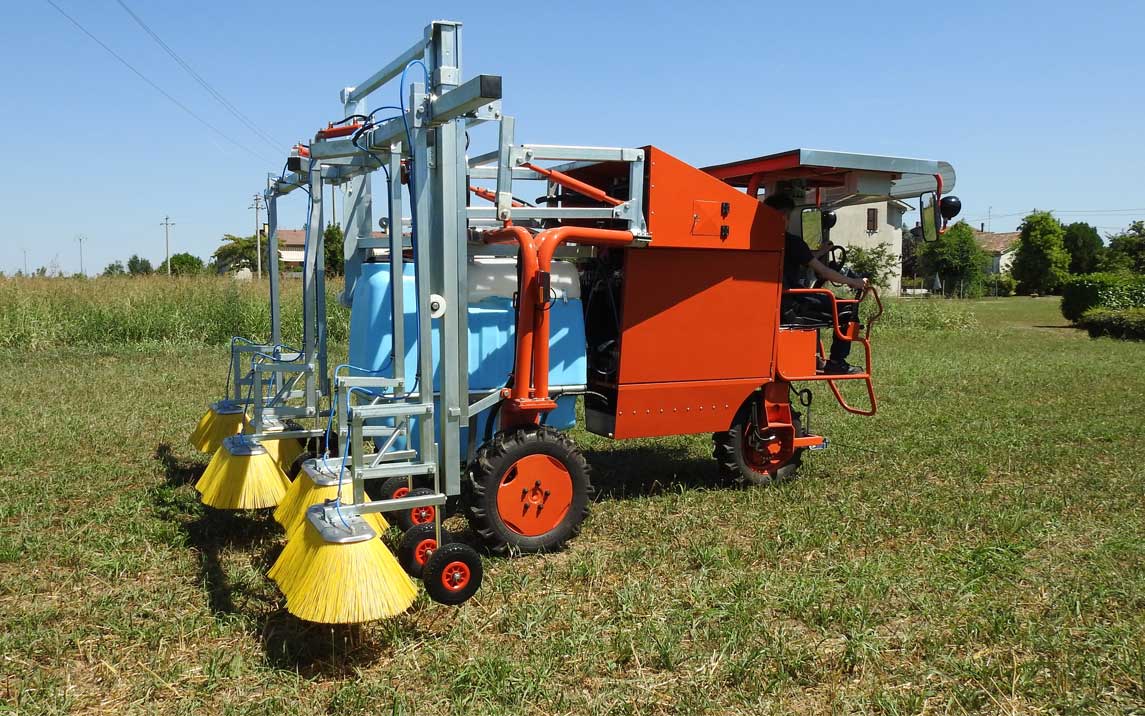

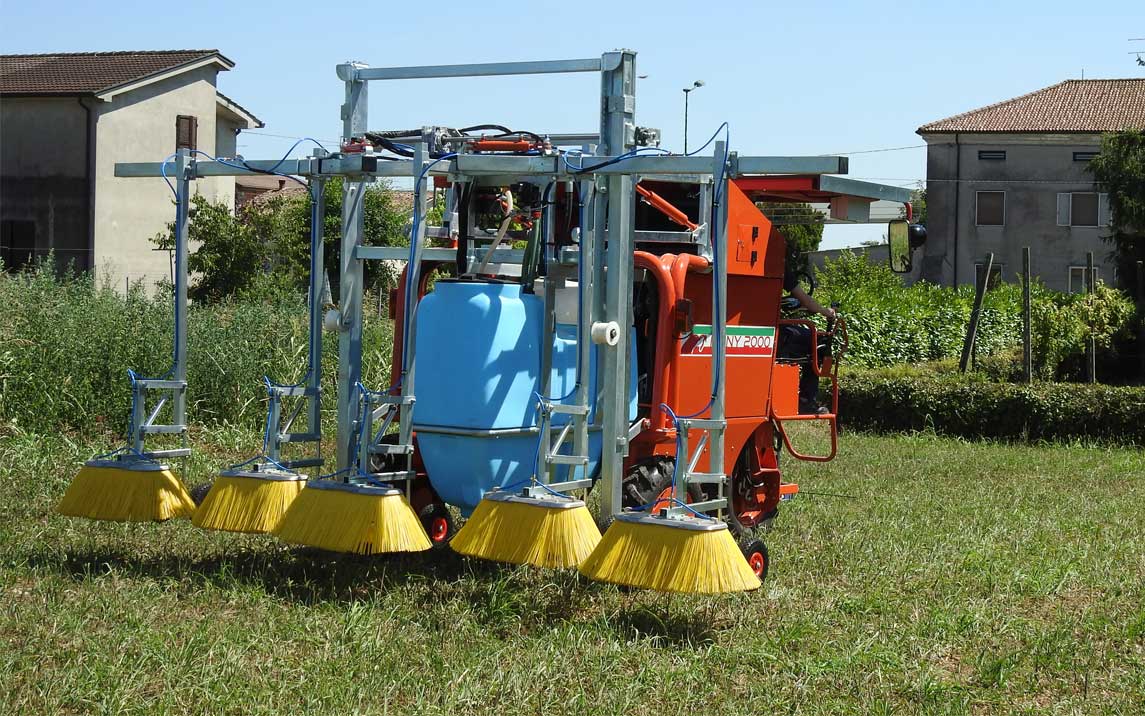

39) Einheit für lokalisierte  Herbizide

Elektro-hydraulisches Gerät, das aus zwei verschiedenen Komponenten besteht:

40) Zerstäuber

41) Stange für die lokalisierte Unkrautbekämpfung

Sie ruht auf einer beweglichen Struktur (42), die mit höhenverstellbaren Schwenkrädern ausgestattet ist, um die Einheit auszuklinken und sie zu parken, wenn das Gerät nicht benutzt wird.

Sobald das Gerät an der Maschine angebracht ist, werden die Schwenkräder entfernt.

Einheit für lokalisierte Unkrautbekämpfung

Zerstäuber

Elektro-/Hydrauliksystem zur Zerstäubung von Behandlungsprodukten.

Montiert ein eigenes System, das durch Anschluss an das Elektro-/Hydrauliksystem der Maschine funktioniert.

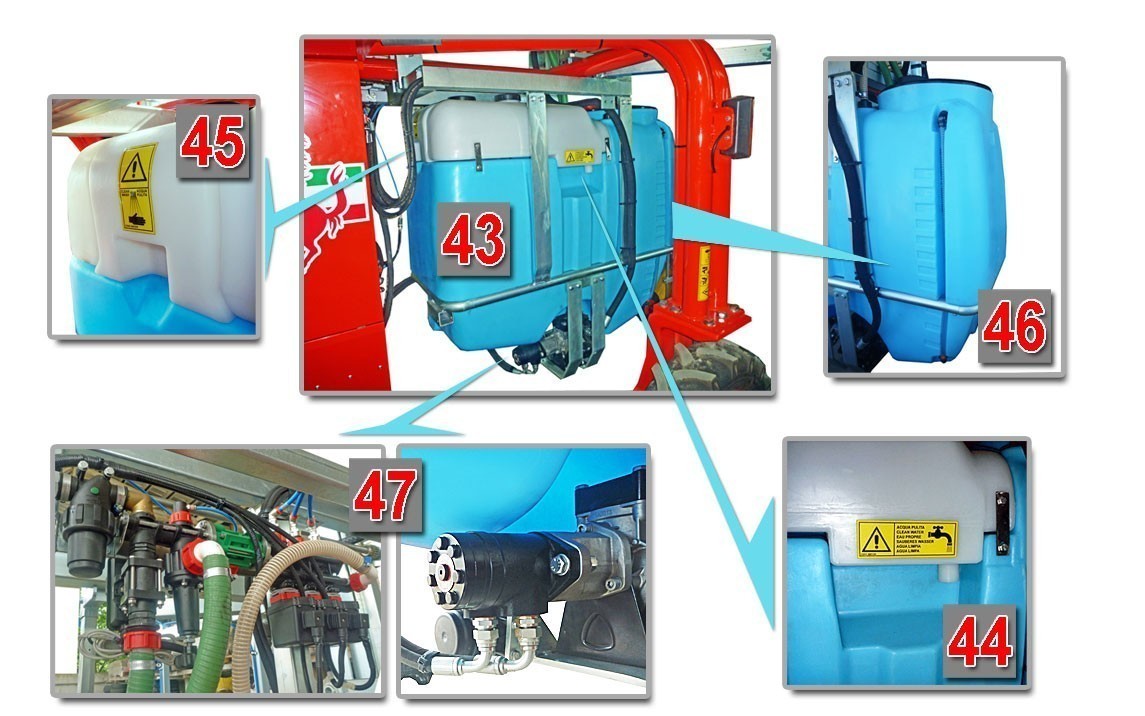

Zusammensetzung:

43) Zisterne.

44) Anlagenwaschtank.

45) Handwaschtank.

46) Produktstandanzeiger.

47) Hydraulisches/elektrisches System

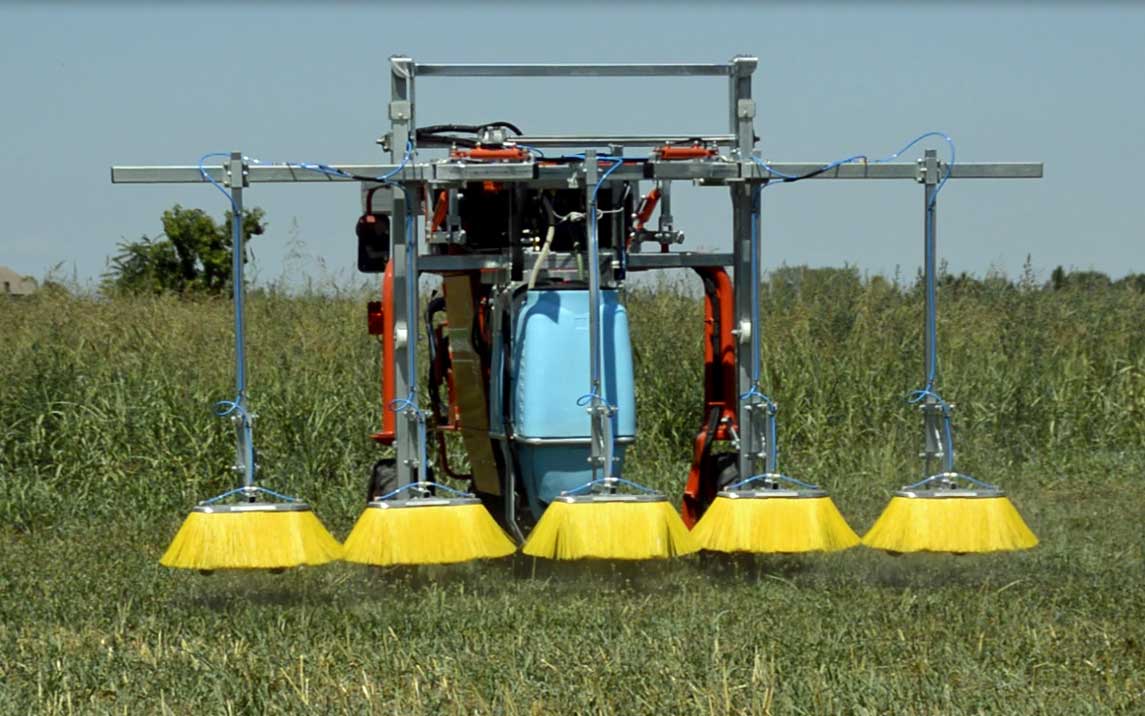

Einheit für lokalisierte Unkrautbekämpfung

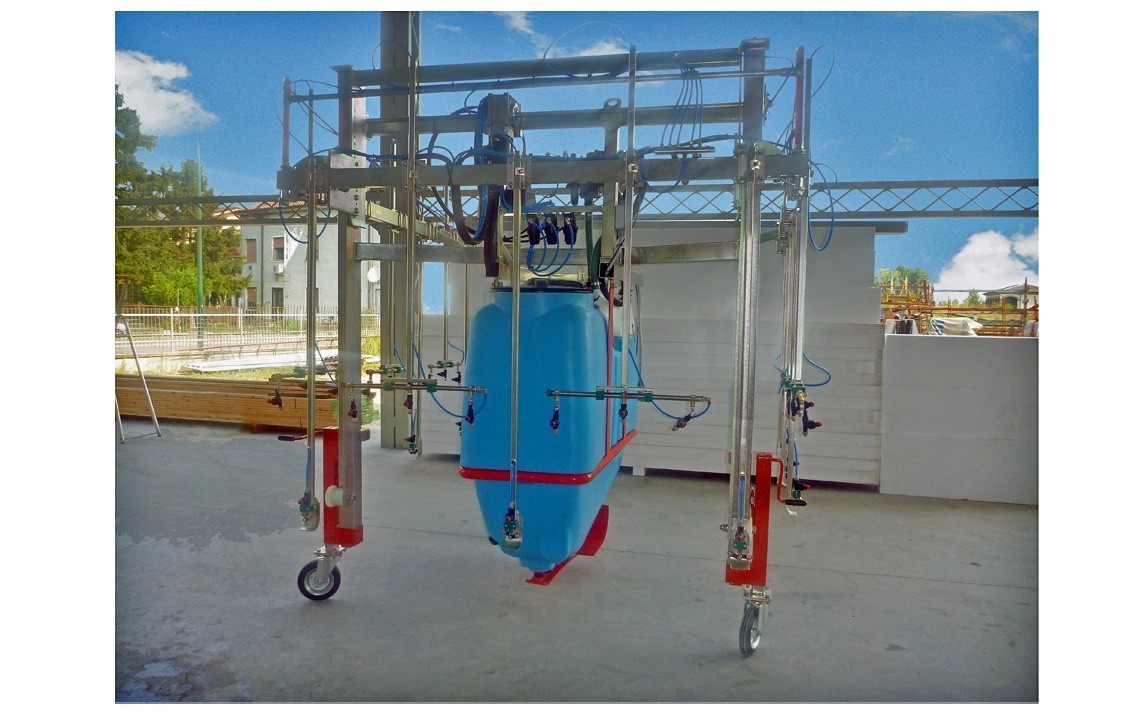

Stange für die lokalisierte Unkrautbekämpfung

Unterstützt das Produktverteilungssystem.

Zusammensetzung:

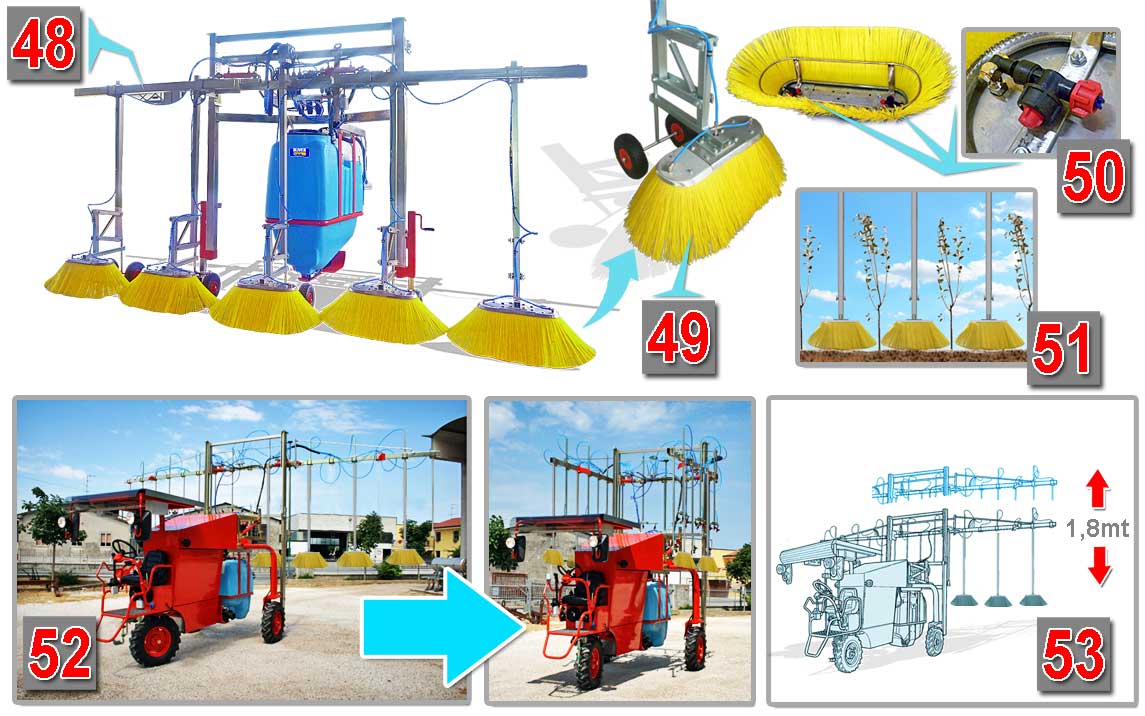

48) Verzinkte Metallstruktur mit festen und beweglichen Rohren, mit hydraulischen Stützen für Stangenhub von 1,8 m.

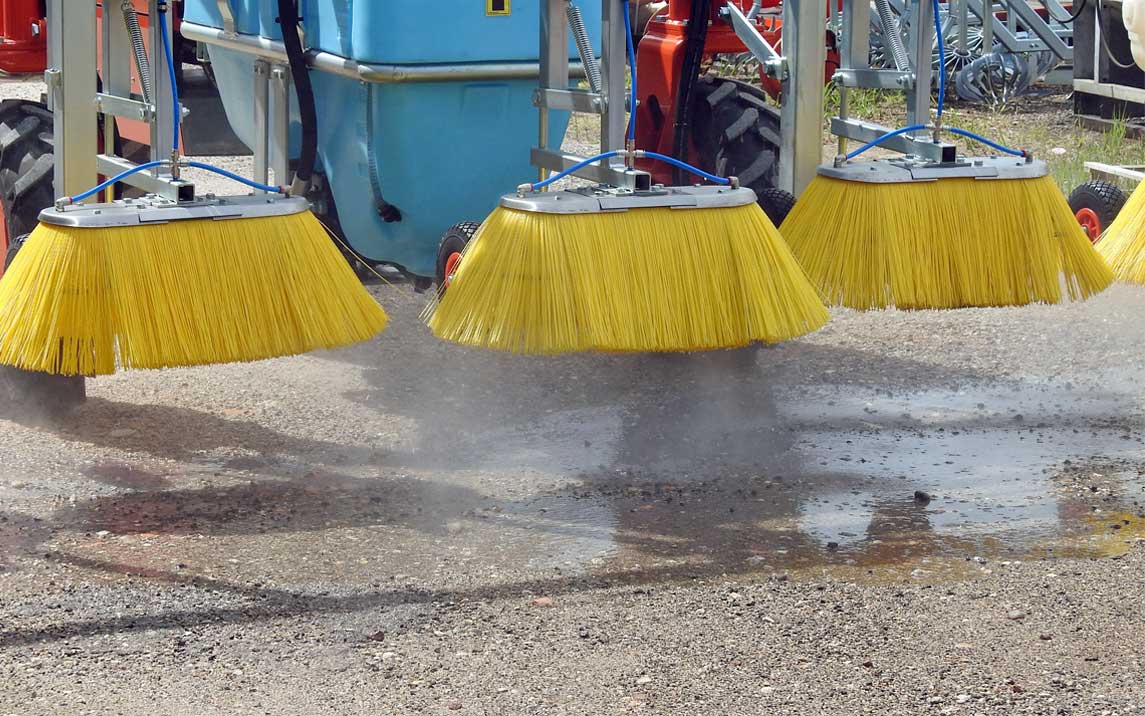

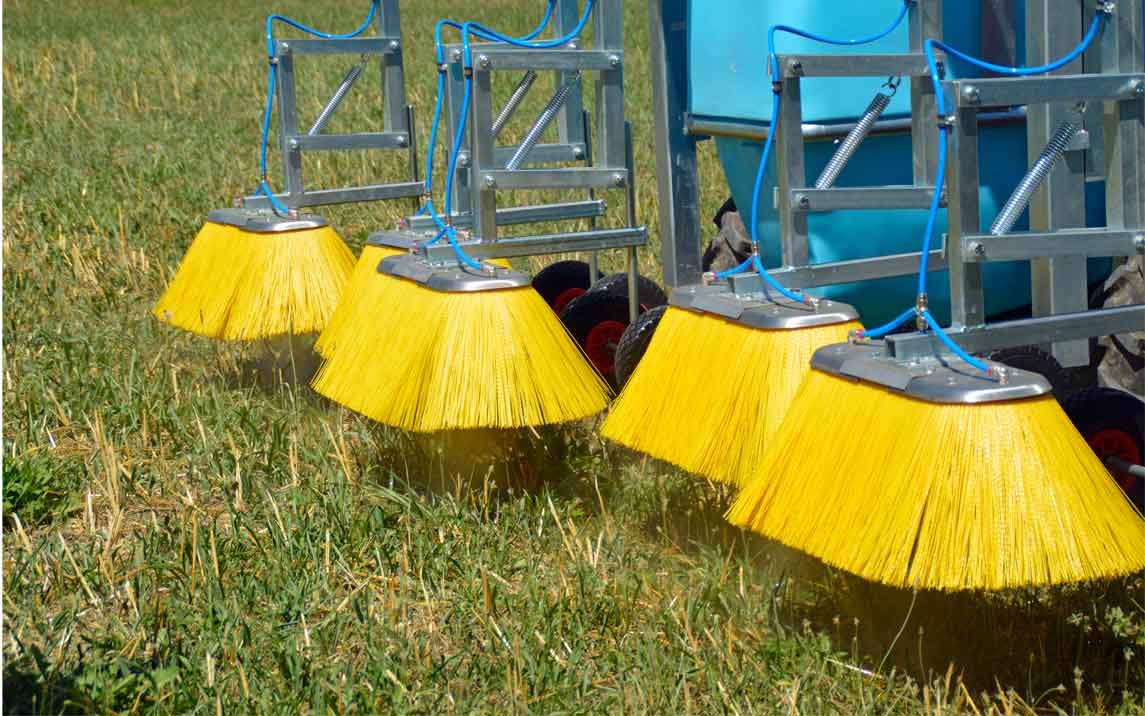

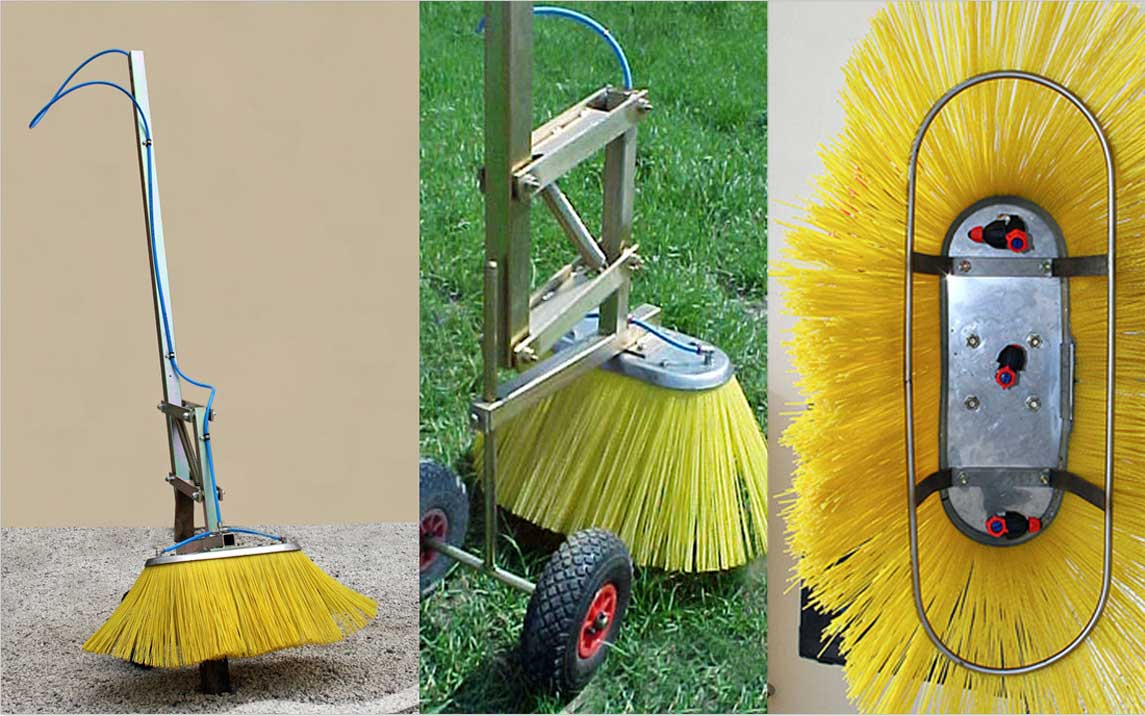

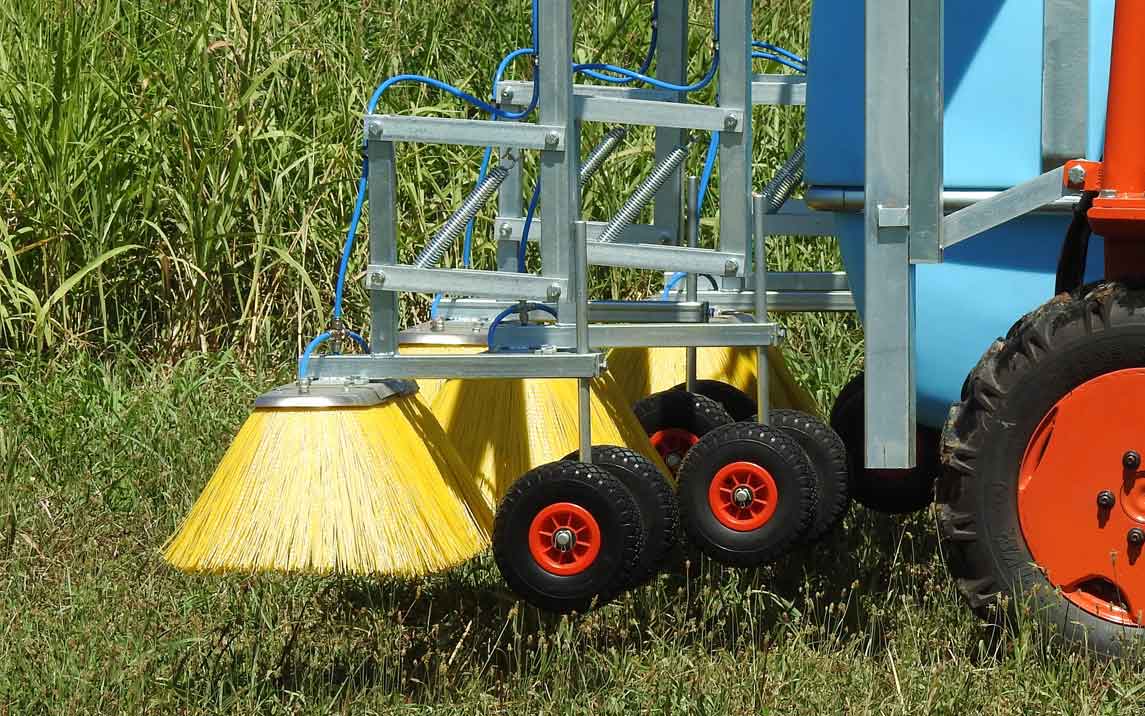

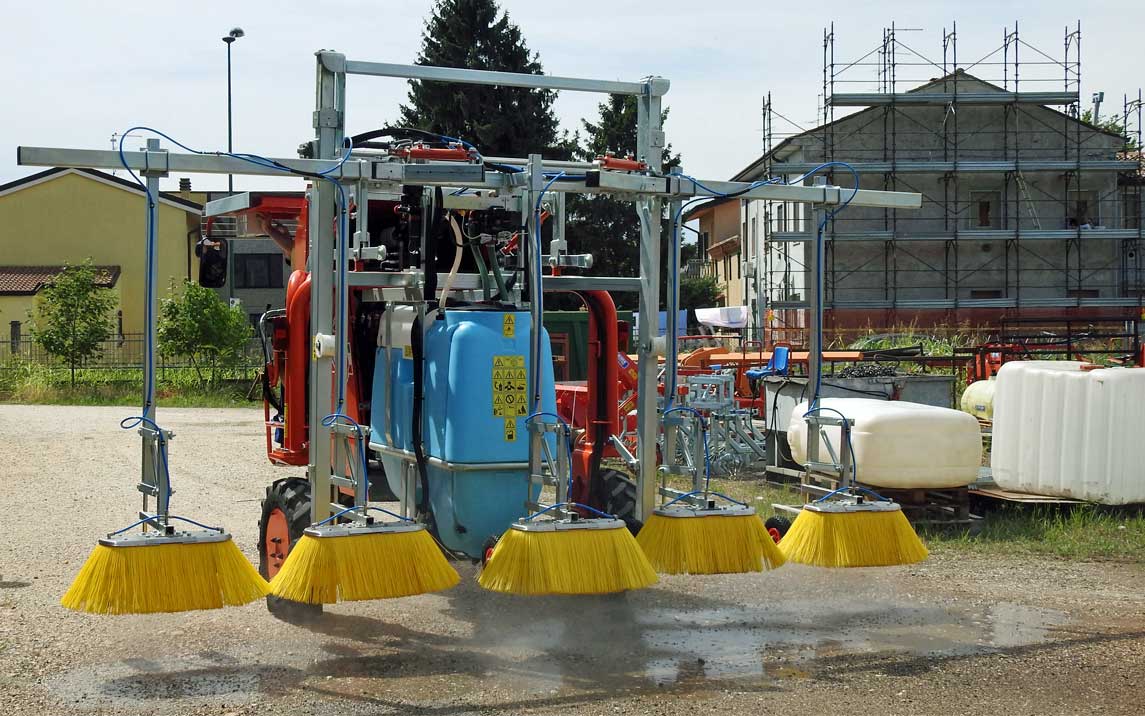

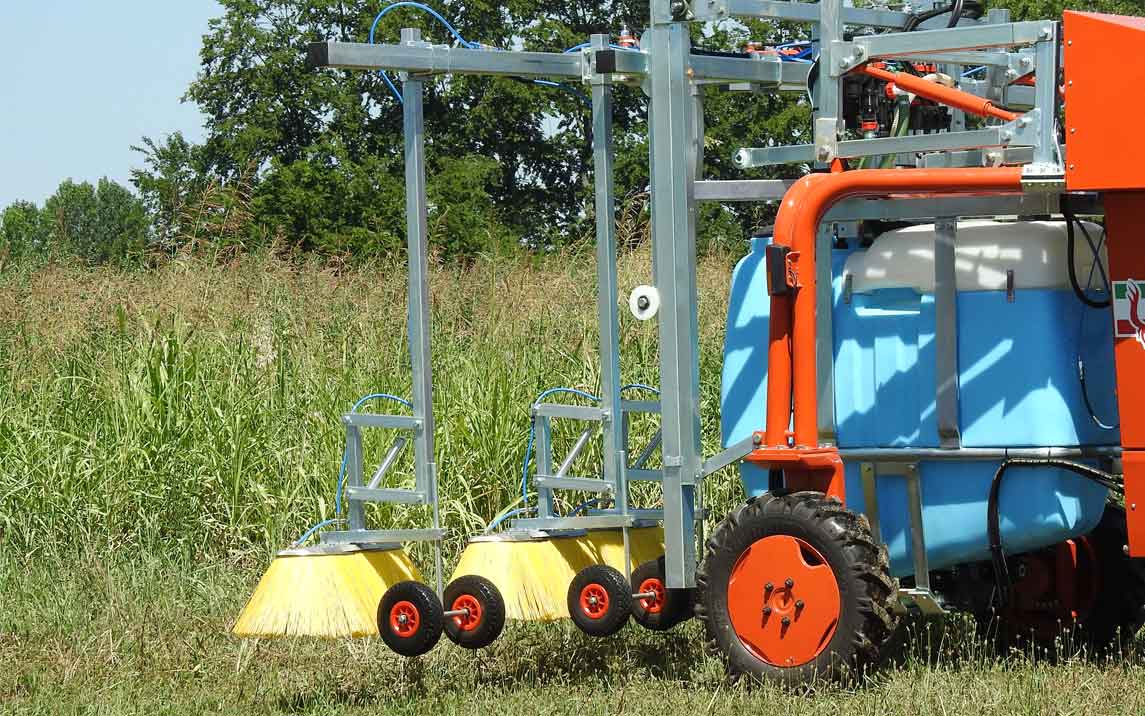

49) Lokalisiertes Unkrautbekämpfungselement, bestehend aus einem Federparallelogramm,

wo das Ausgabezubehör verankert ist, bestehend aus einem Plafond in dem zwei Düsen des Typs TRIJET einschließlich Anti-Tropfen-Schutz (50)angeordnet sind.

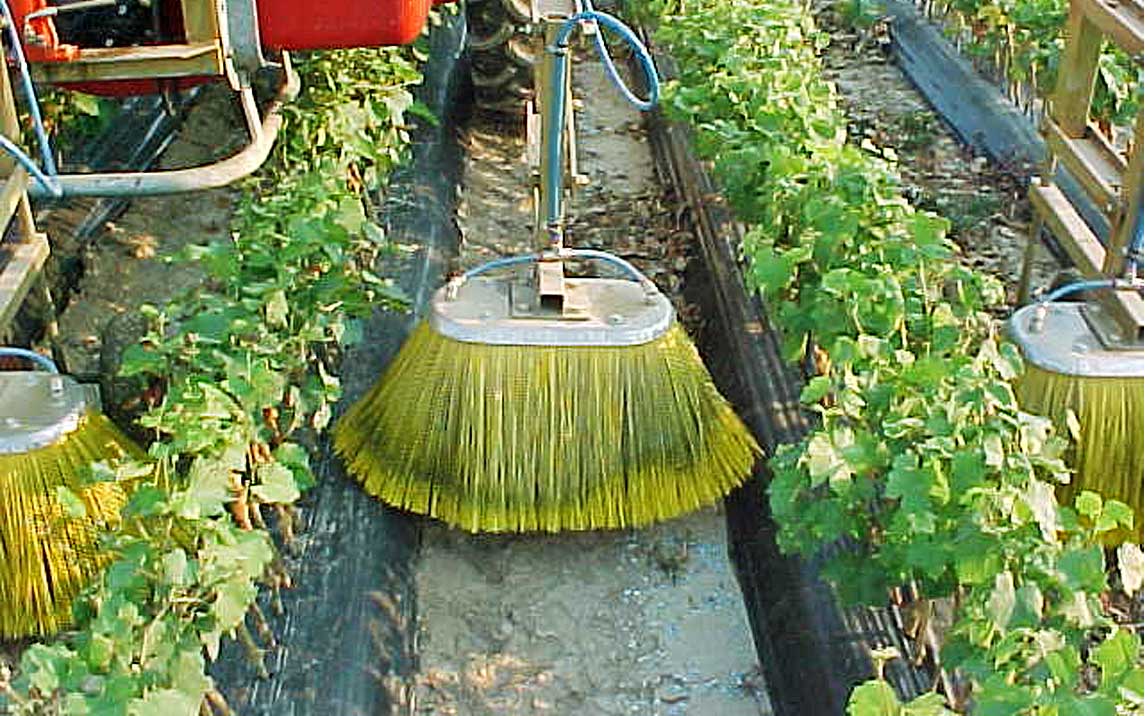

Die Düsen spenden das Produkt dank einer Umfangsbürste aus Nylonborstenin einem genau definierten Bereich

, die die Form des Plafonds annimmt.

Bei Nichtgebrauch ermöglichen 2 gelenkige Stützräder das Abstellen des Einzelelements.



Hinweis. Das Element für die lokalisierte Unkrautbekämfung ist in den nützlichen Arbeitsabmessungen gebaut (51)

Hydraulisch können wir Folgendes vornehmen:

52) Änderung der Arbeitshöhe (1,8 m)

53) Einklappen der äußeren Arme während des Transports aus Abmessungsgründen.

Hinweis . Alle Arbeitsvorgänge werden von der Bedienstation ausgesteuert.

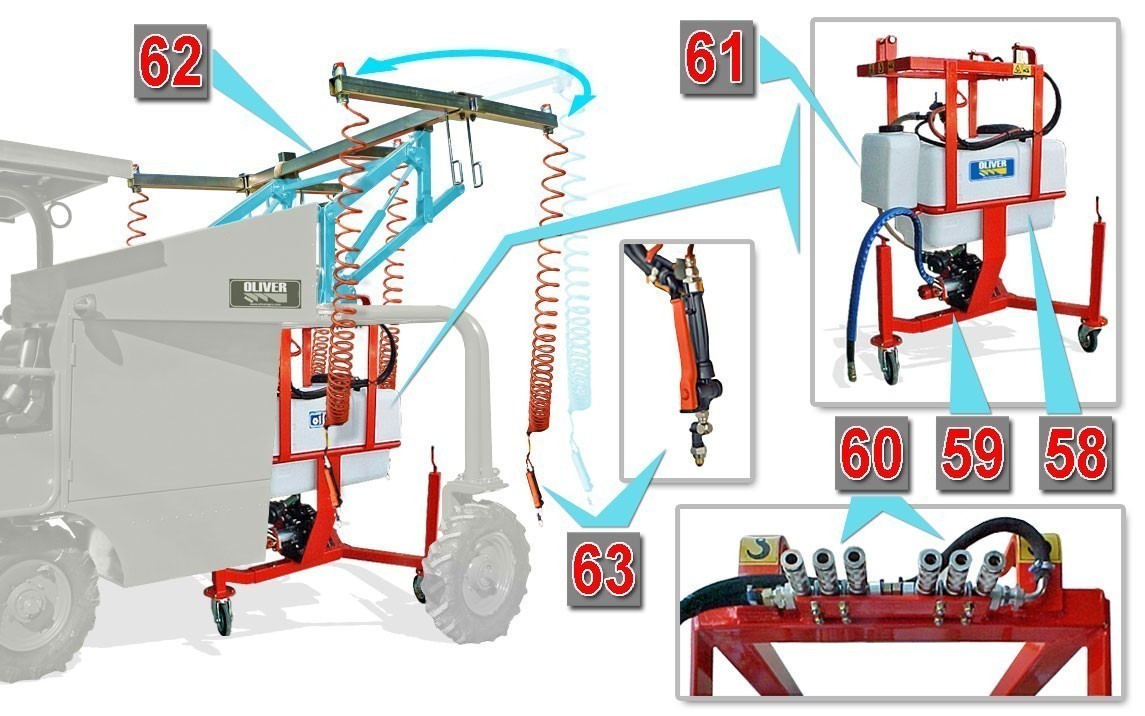

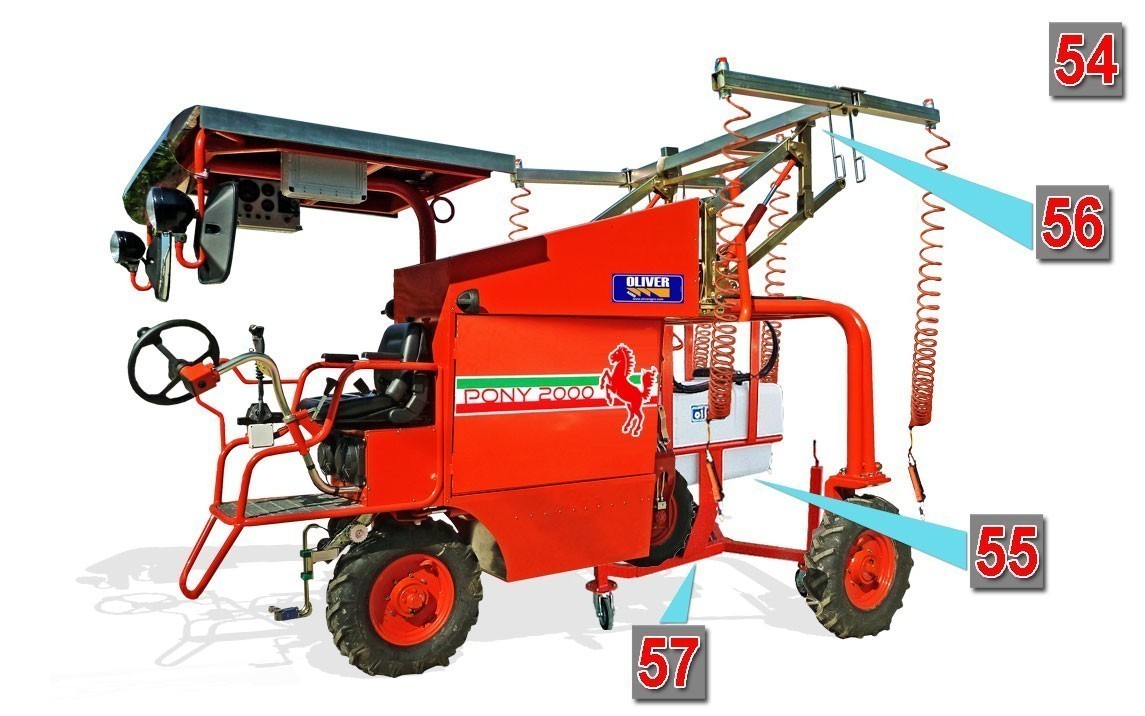

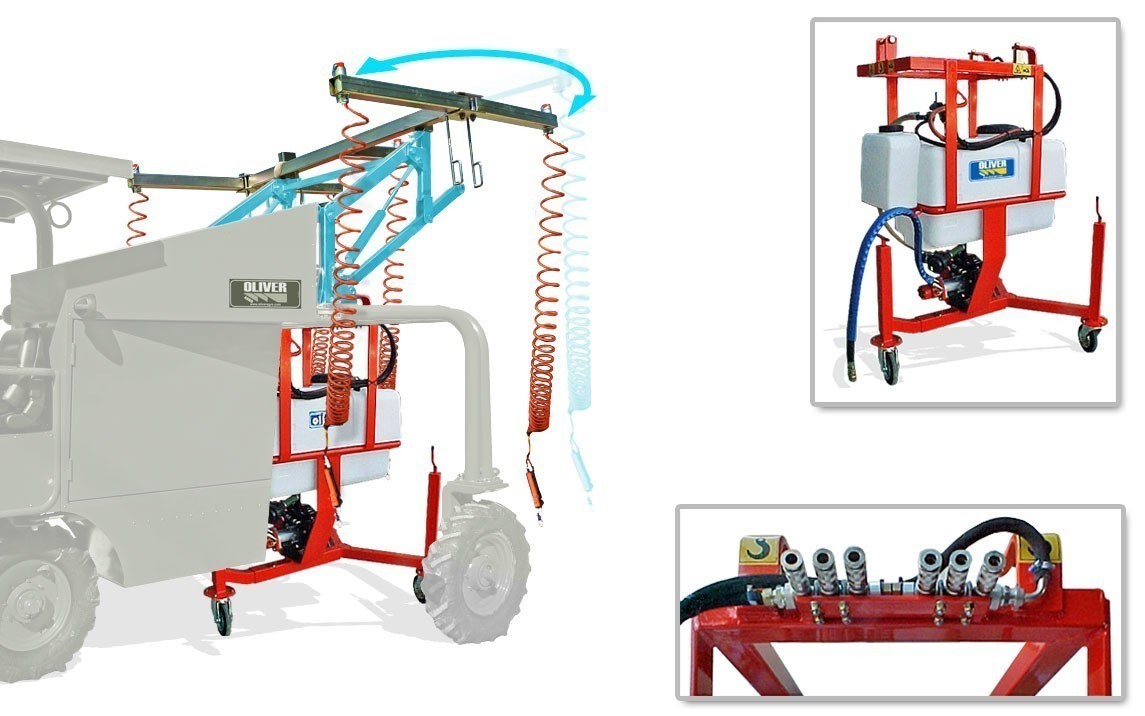

54) Promalin-Behandlungseinheit

Elektro-hydraulisches Gerät, das aus zwei verschiedenen Komponenten besteht:

55) Zerstäuber

56) Transportereinheit mit Produktsprühlanzenausgerüstet

Sie ruht auf einer beweglichen Struktur (57), die mit höhenverstellbaren Schwenkrädern ausgestattet ist, um die Einheit auszuklinken und sie zu parken, wenn das Gerät nicht benutzt wird.

Sobald das Gerät an der Maschine angebracht ist, werden die Schwenkräder entfernt.

Promalin-Behandlungseinheit

Zerstäuber

Elektro-/Hydrauliksystem für die Verteilung von Promalin

Montiert ein eigenes System, das durch Anschluss an das Elektro-/Hydrauliksystem der Maschine funktioniert.

Zusammensetzung:

58) Produktzisterne mit 300-400 l

59) Hydraulisches/elektrisches System mit Pumpe

100 l für die Dosierungsabdeckung von 5 Lanzen.

60) Lanzen-Schnellkupplungen

61) Handwaschtank.

Transportereinheit mit Produktsprühlanzen ausgestattet.

Es handelt sich um eine Konstruktion vom Typ Transporter (62), die mechanisch an der Hubvorrichtung angebracht wird und aus festen und kippbaren Querträgern besteht, an denen 5  Produktsprühlanzen (63) befestigt sind .

Die Bediener führen die Behandlungen mit den entsprechenden Lanzendurch.

Hinweis . Die Dosierung des Produkts wird vom Bediener an der Kontrollstation vorgenommen.

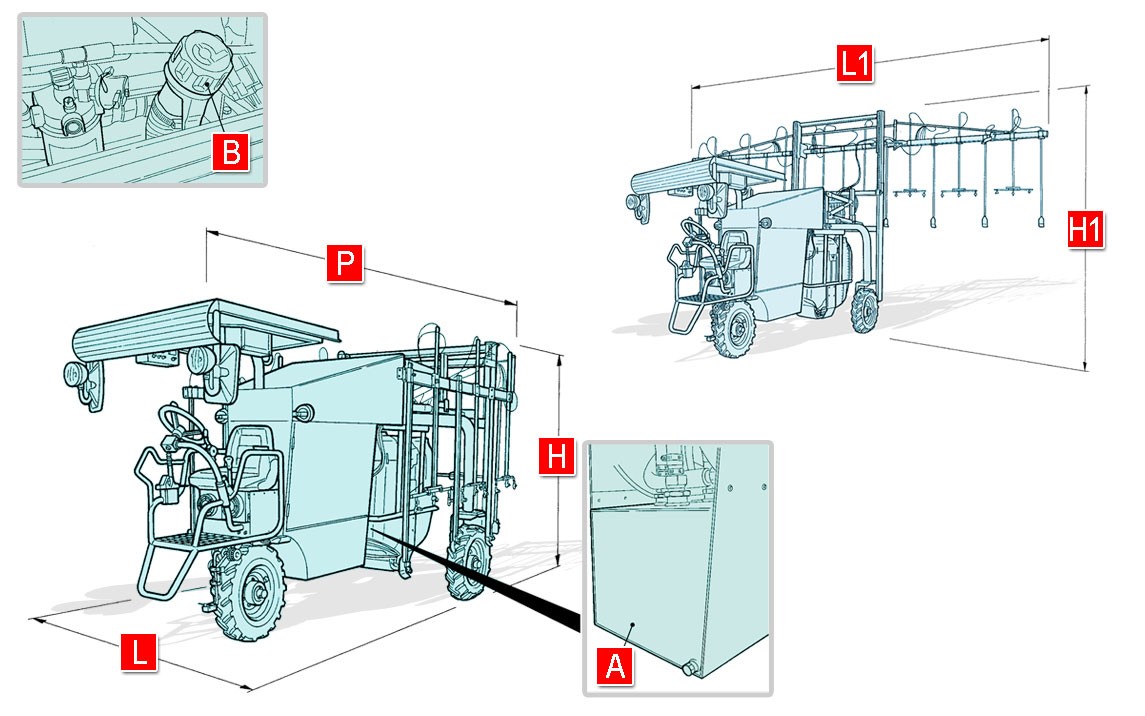

Allgemeine technische Daten

Selbstfahrende Höhe (H)2015 mm

Maximale Höhe mit Gerät (H1): 3000 mm

Selbstfahrende Breite (L)2000 mm

Breite mit Gerät (L1): 7500 mm

Tiefe (P): 4000 mm

Selbstfahrende Masse: 700 Kg

Selbstfahrende Masse + Gerät: 1000 Kg

Reifendruck: 2,2 bar

Fassungsvermögen des Hydrauliköltanks (A)50 l

Fassungsvermögen des Kraftstofftanks (B): 30 l

Batterie: 12V/60A

Lackierung: rot „RAL 2200

Höchstgeschwindigkeit: 6 Km/h

Maximale Steigung, die sowohl bergauf als auch bergab überwunden werden kann: 5%

Maximale seitliche Neigung, unter Bedingungen gleichmäßig verteilter Massen: 4%

Optional von der Maschine

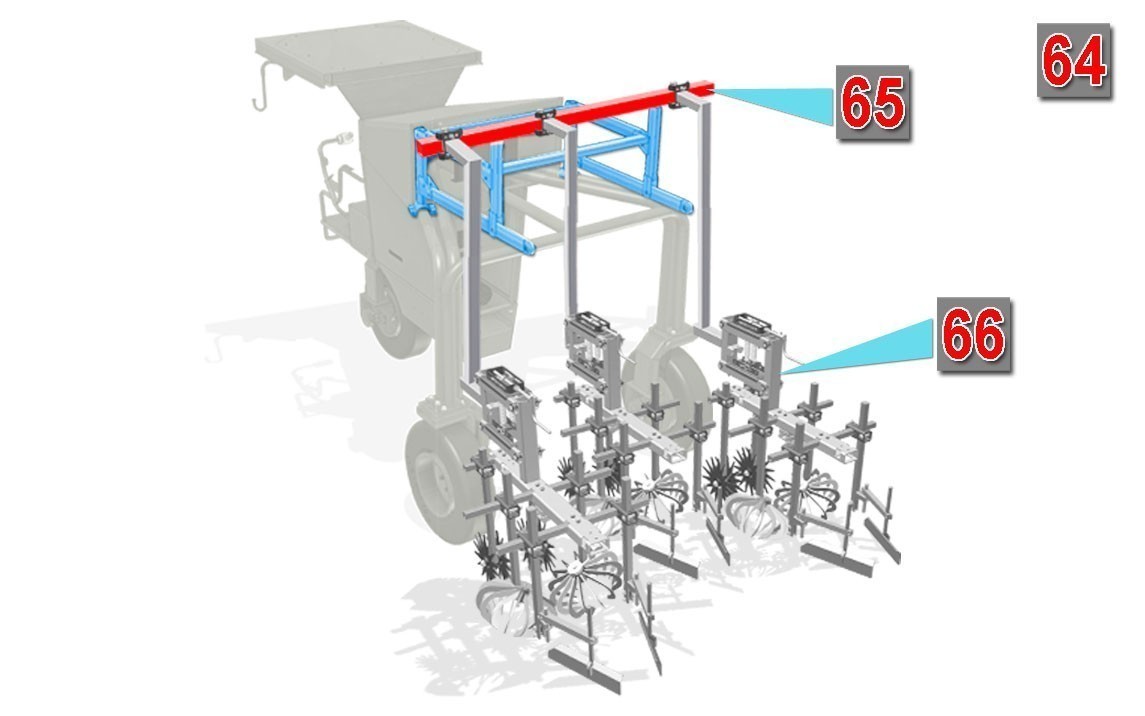

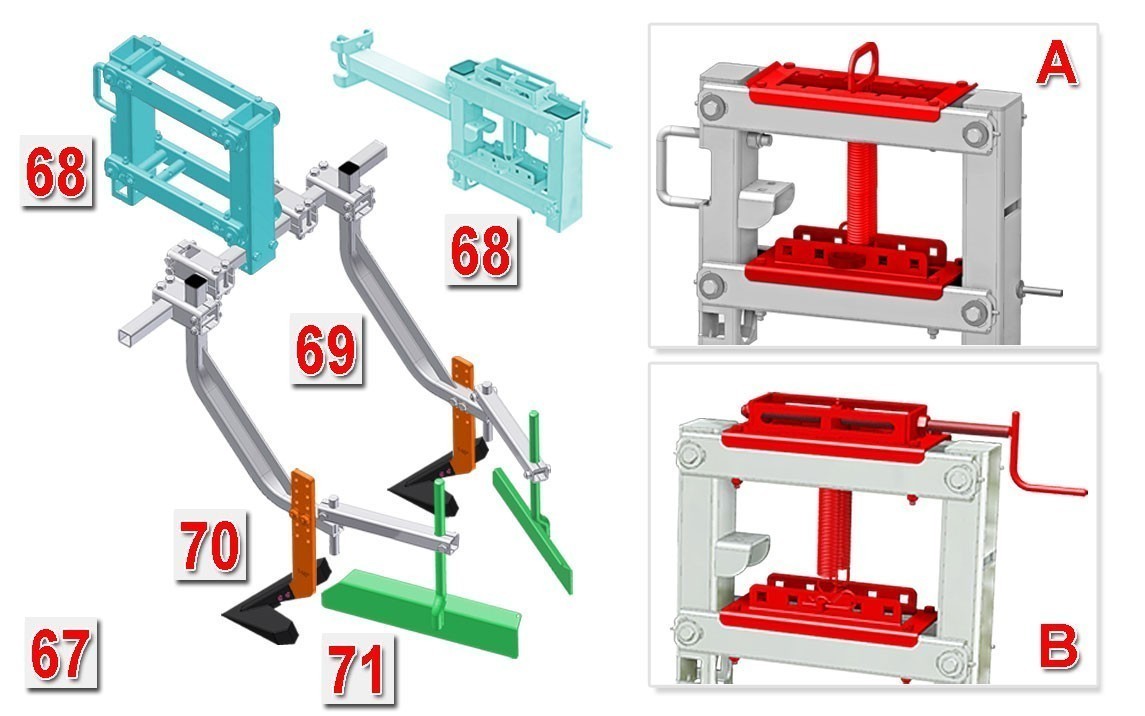

Optionslisten

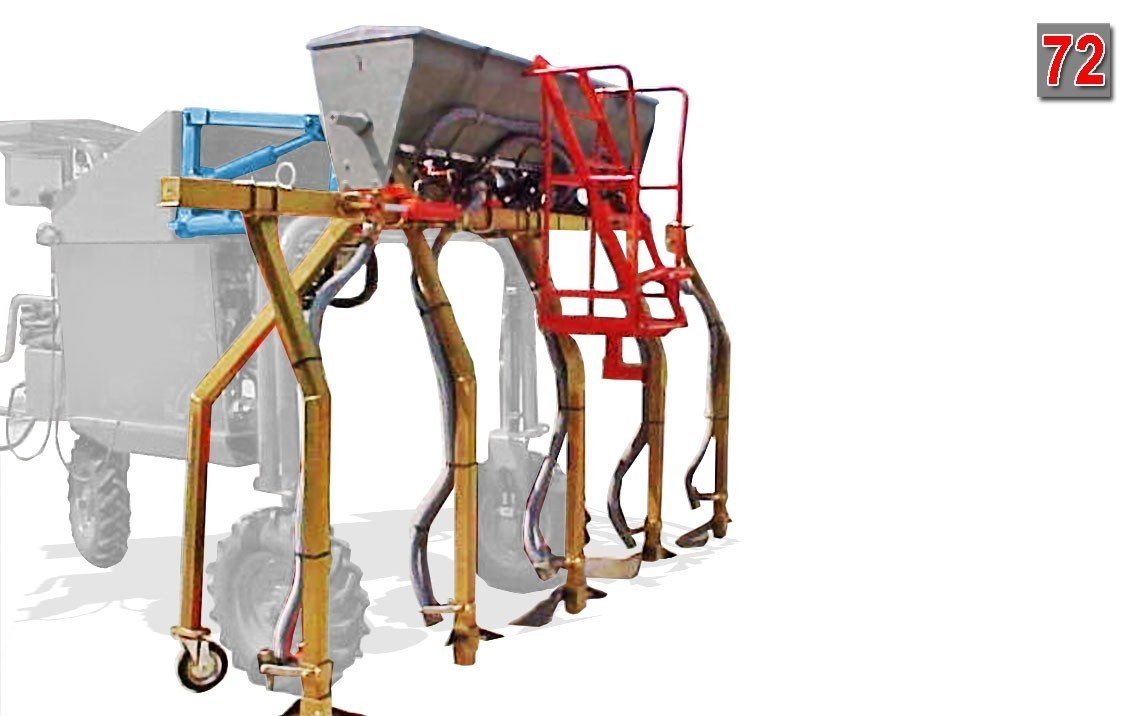

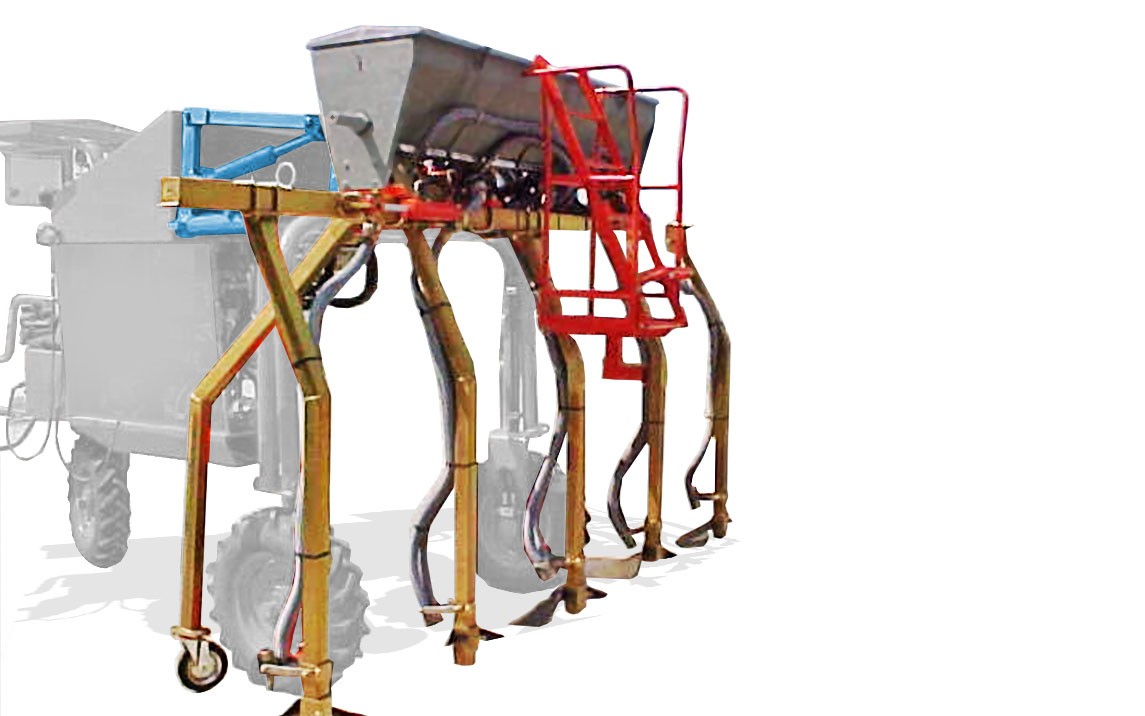

72) Düngerstreuer

Anlage, die es Ihnen ermöglicht, den Dünger zu verabreichen.

Kann allein oder in Kombination mit der Rotoblizz-Anwendung arbeiten.

Mechanisch an der Hebevorrichtung verankert.

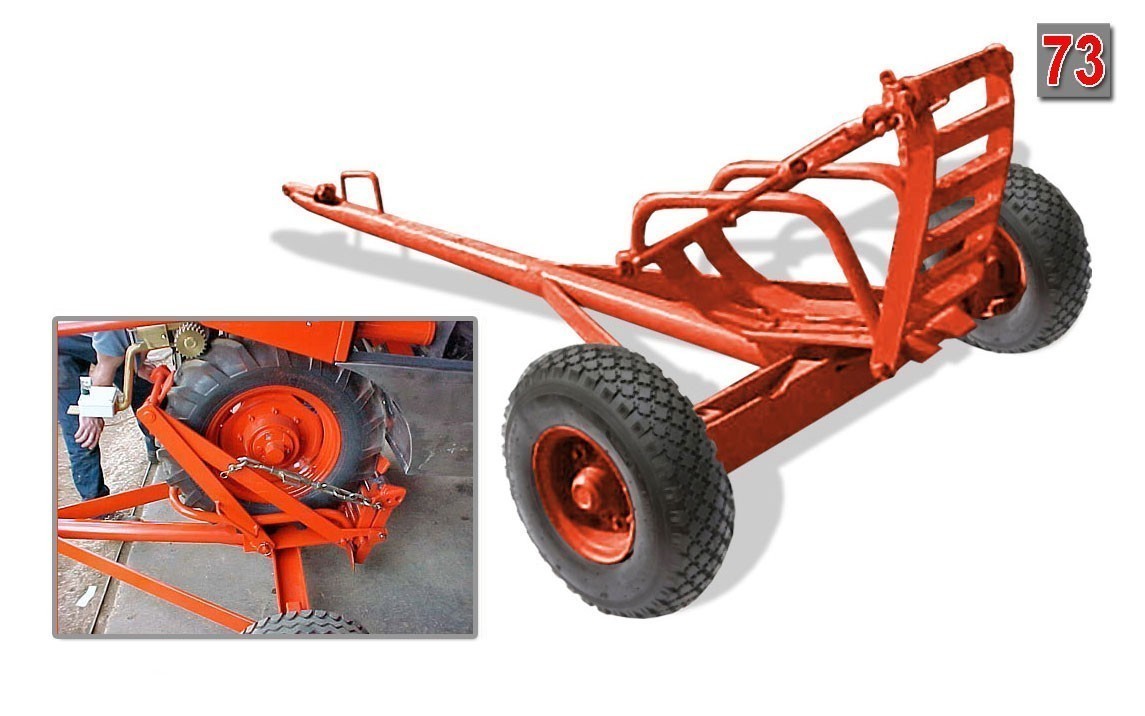

73) Zubehör für den Straßentransport
