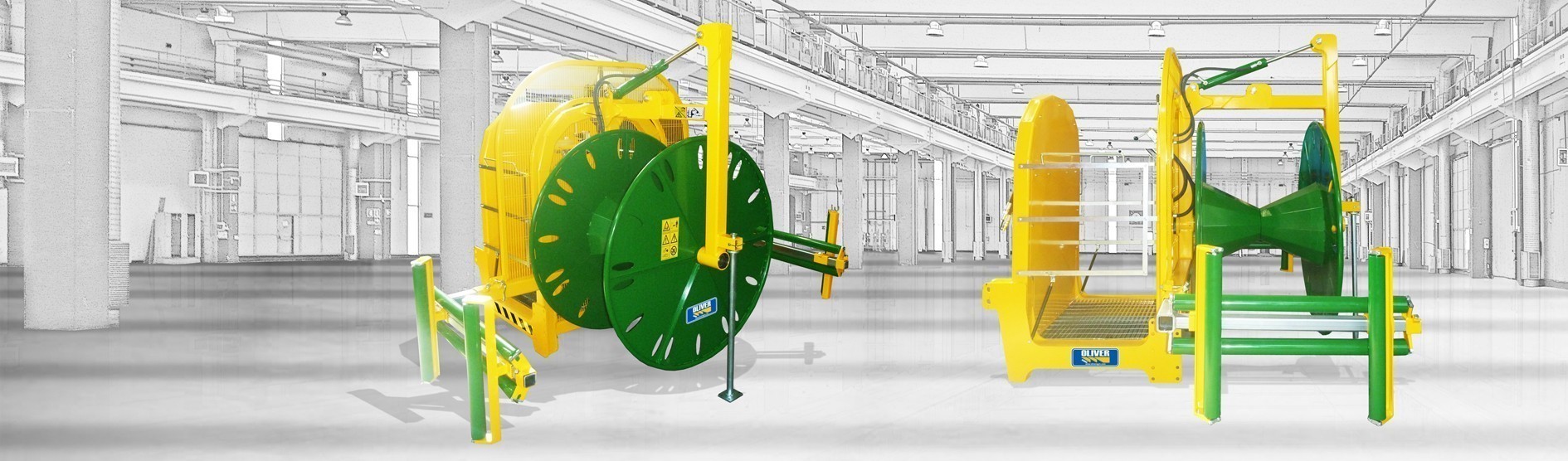

Schlauchsammler RM

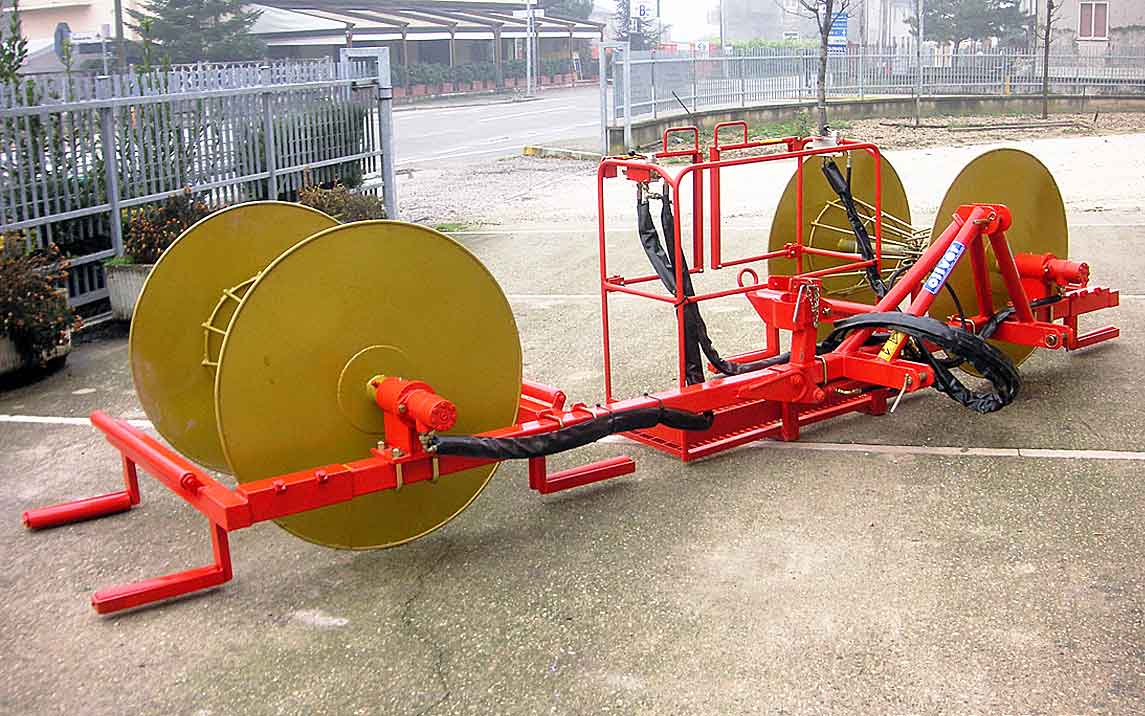

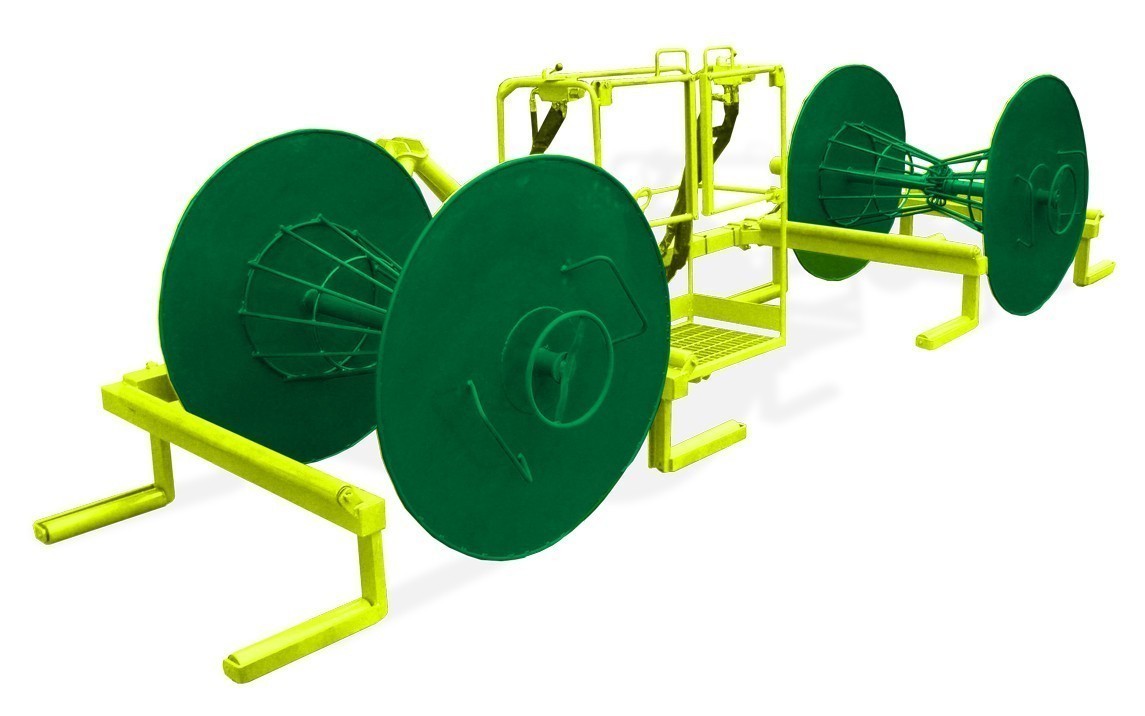

Mit Einzel- oder Doppelförderrolle

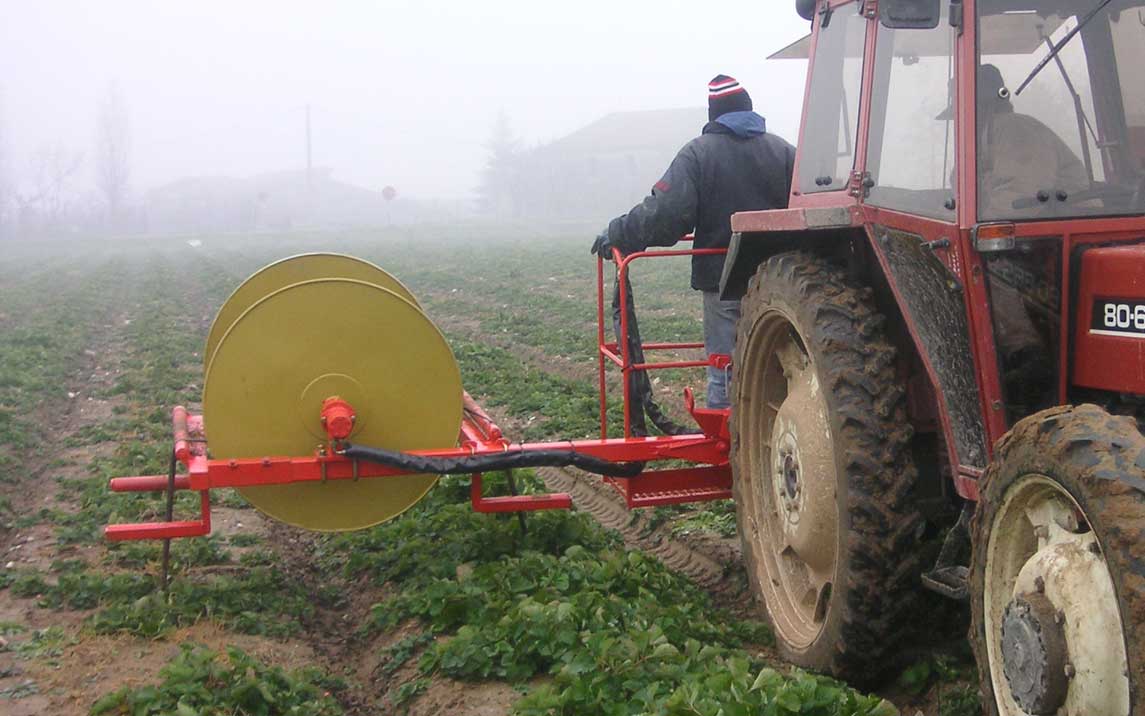

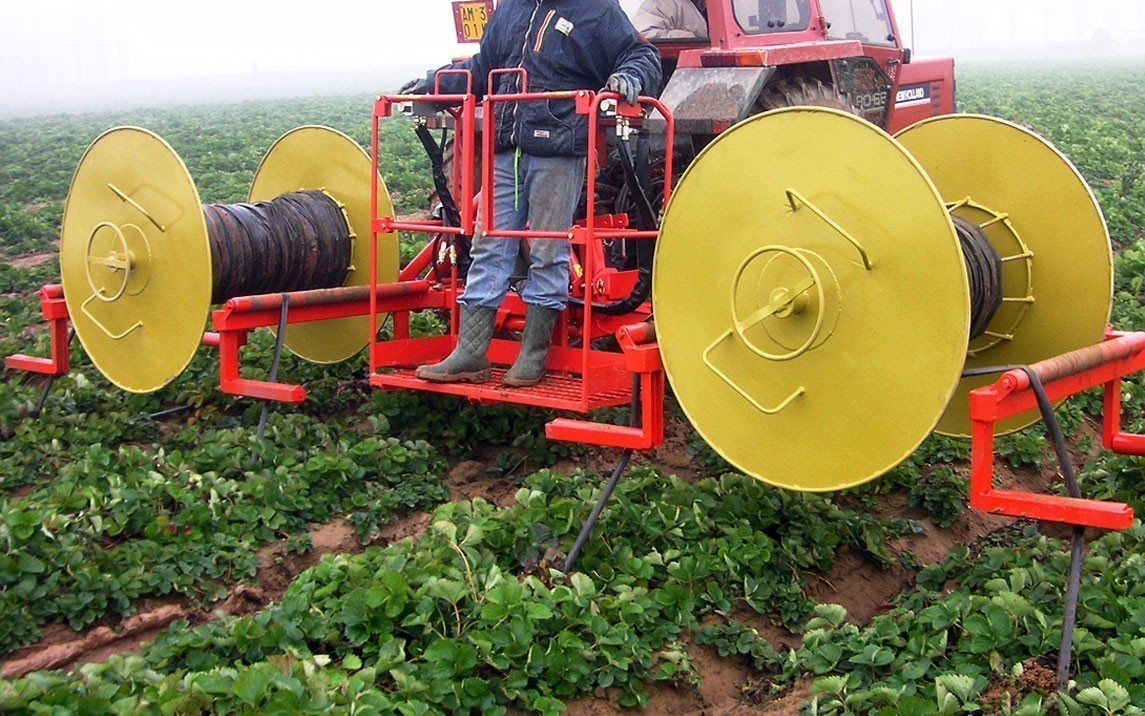

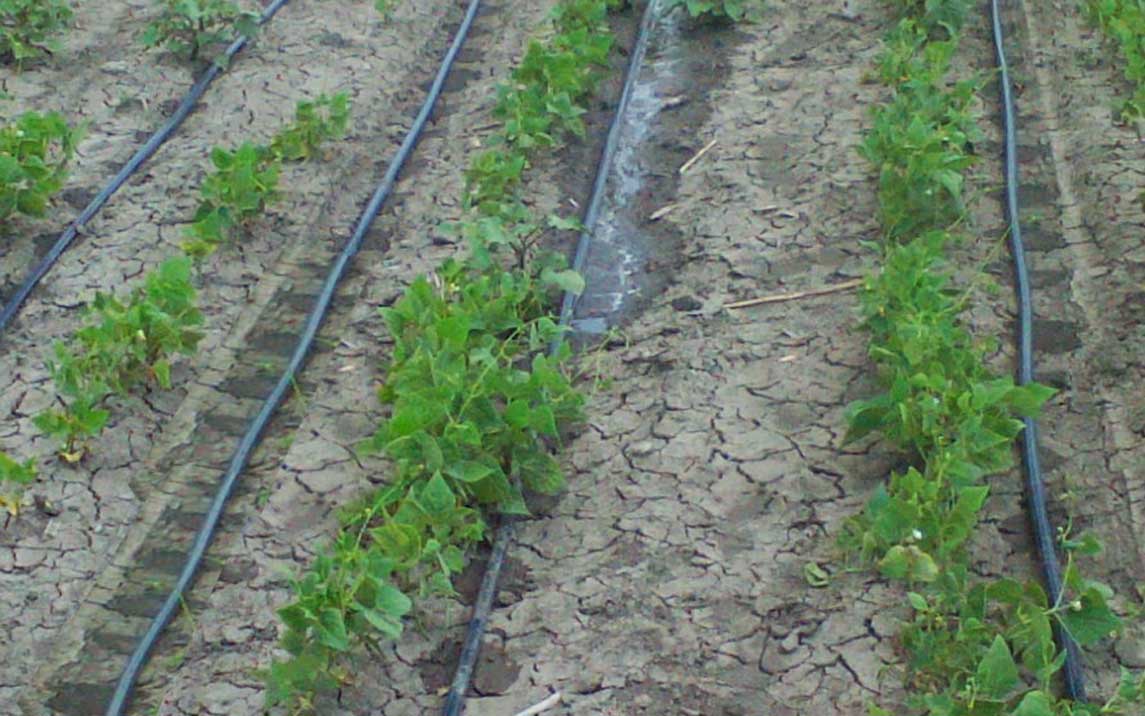

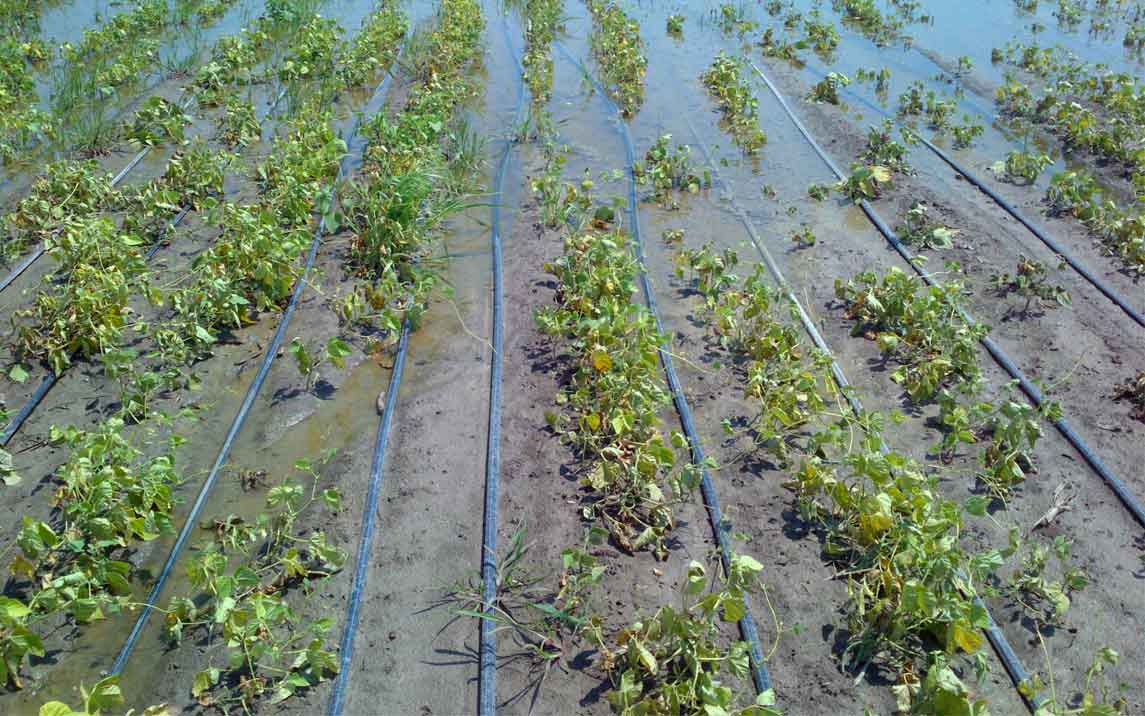

Maschine zum Sammeln und Aufwickeln Bewässerungsschlauchs des Feldes

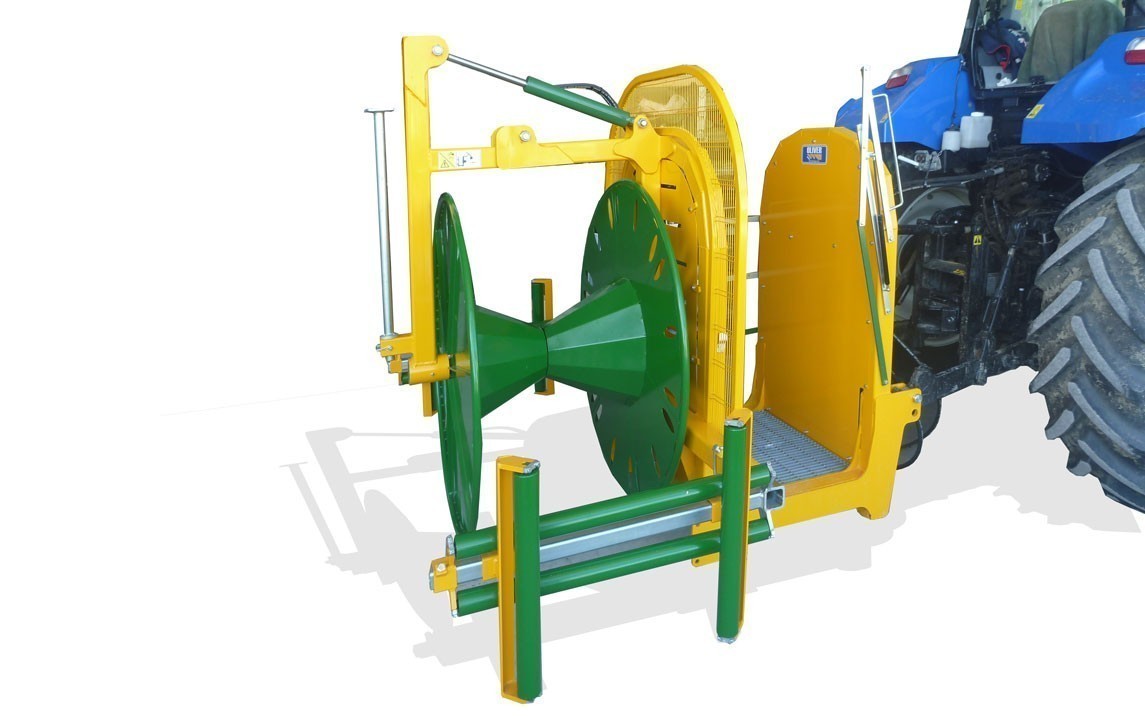

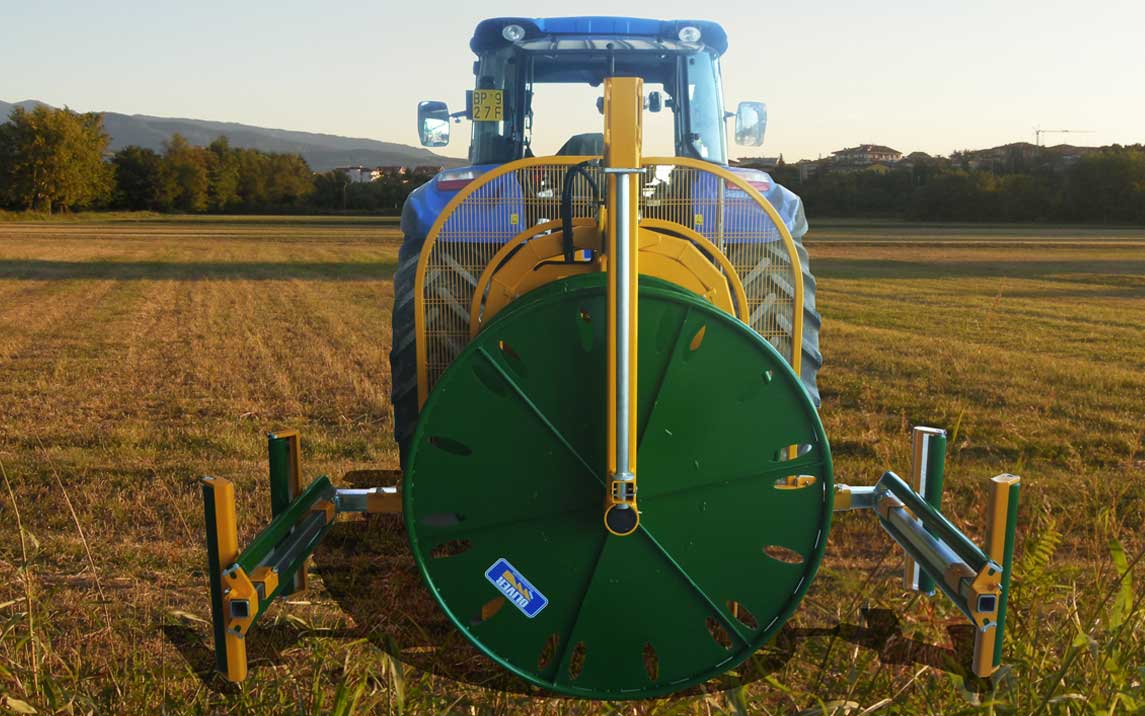

Mit dem dritten Punkt am Traktor befestigt, arbeitet er erhöht vom Boden aus









Maschinenkonfiguration:

Caratteristiche tecniche

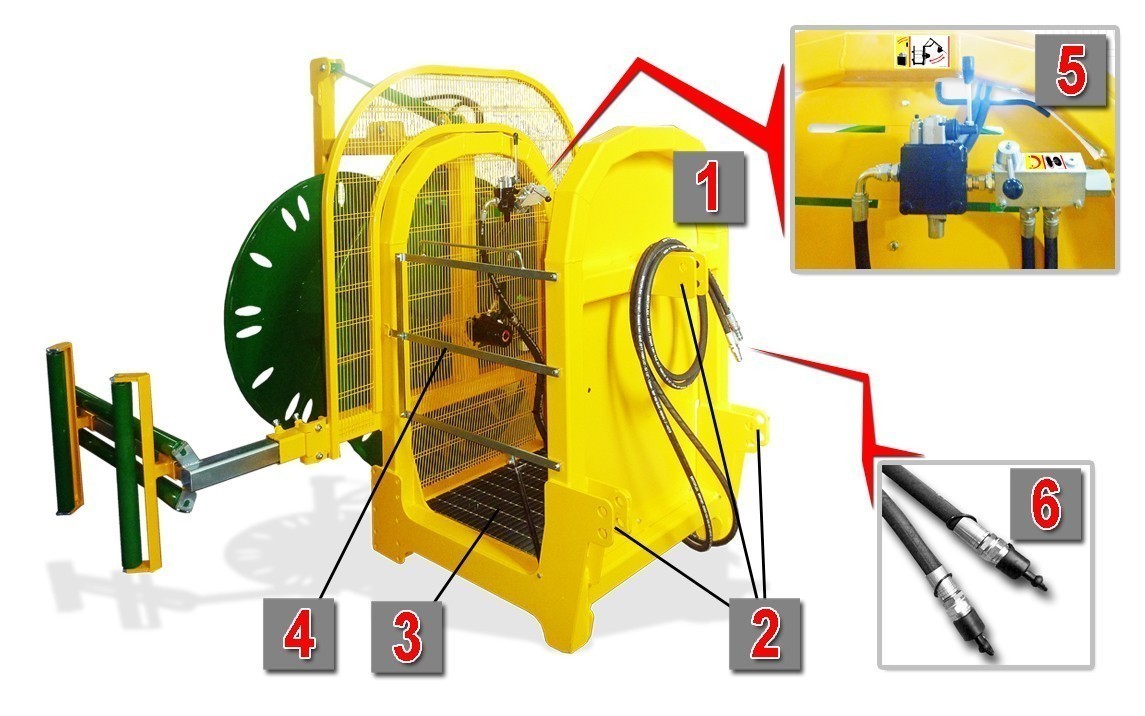

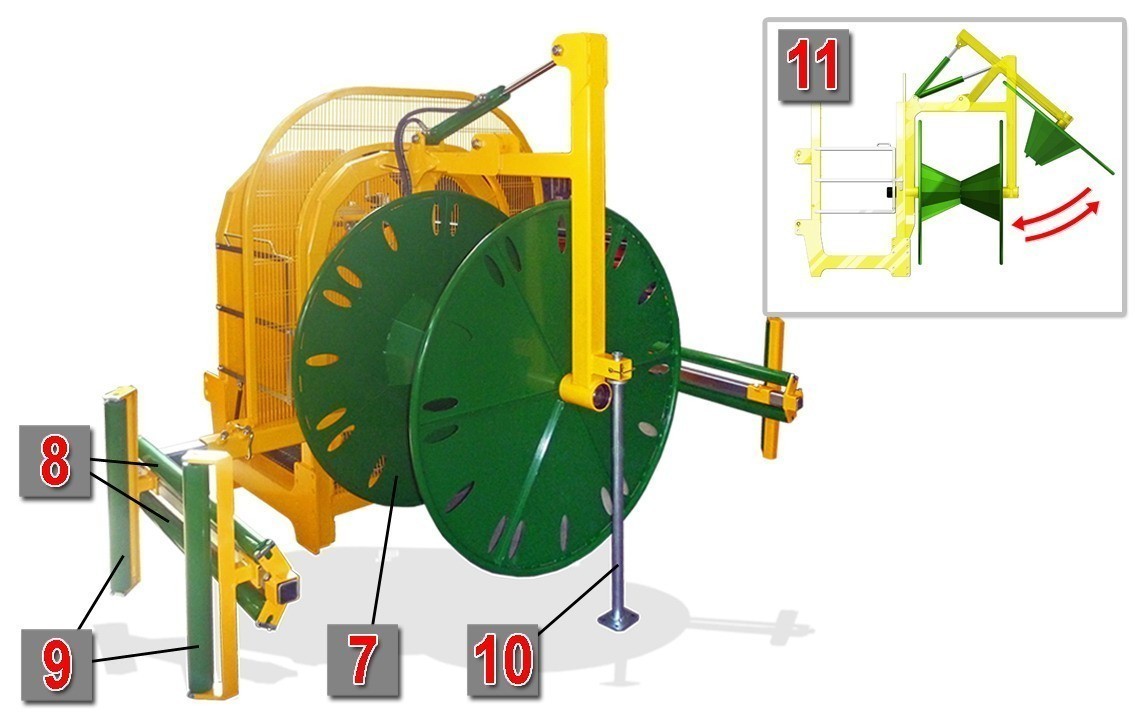

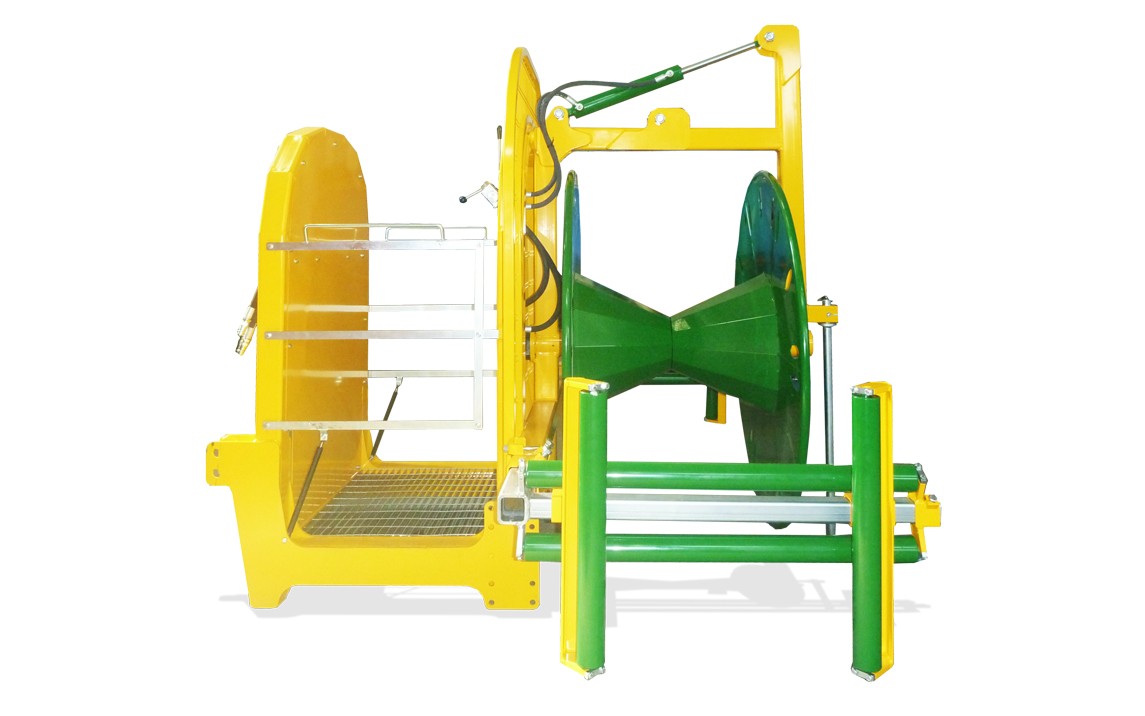

Aufbau der Maschine

Die Maschine ist folgendermaßen zusammengesetzt:



1) Hauptrahmen

2) Dritter Punkt

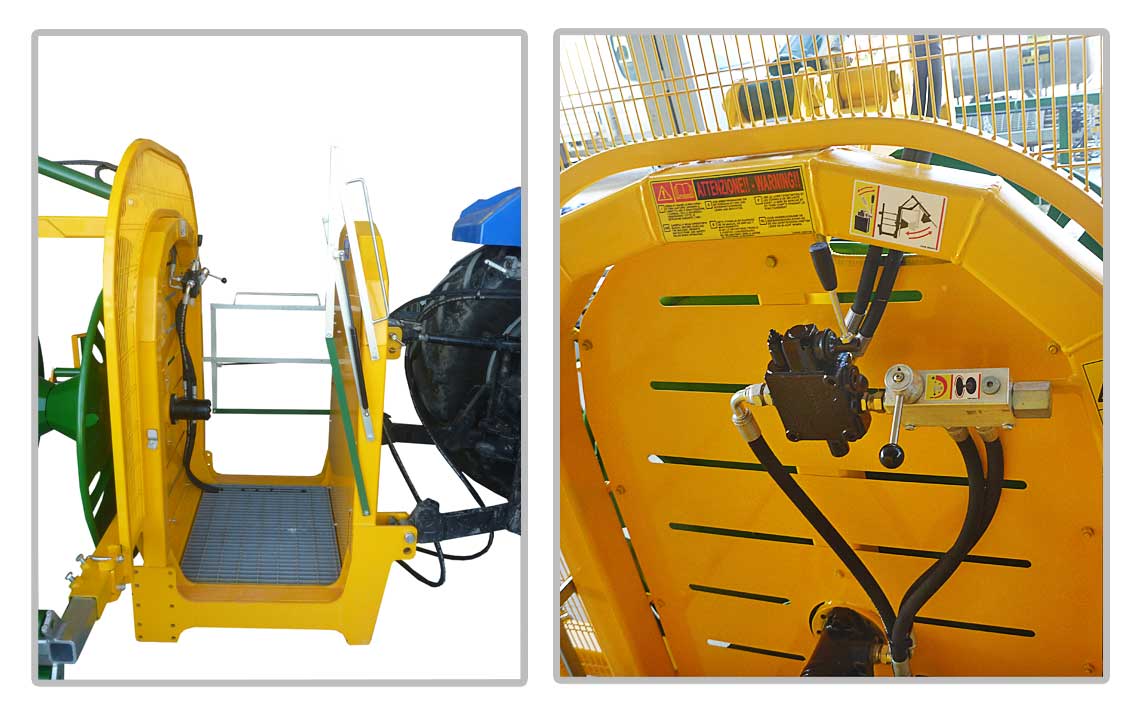

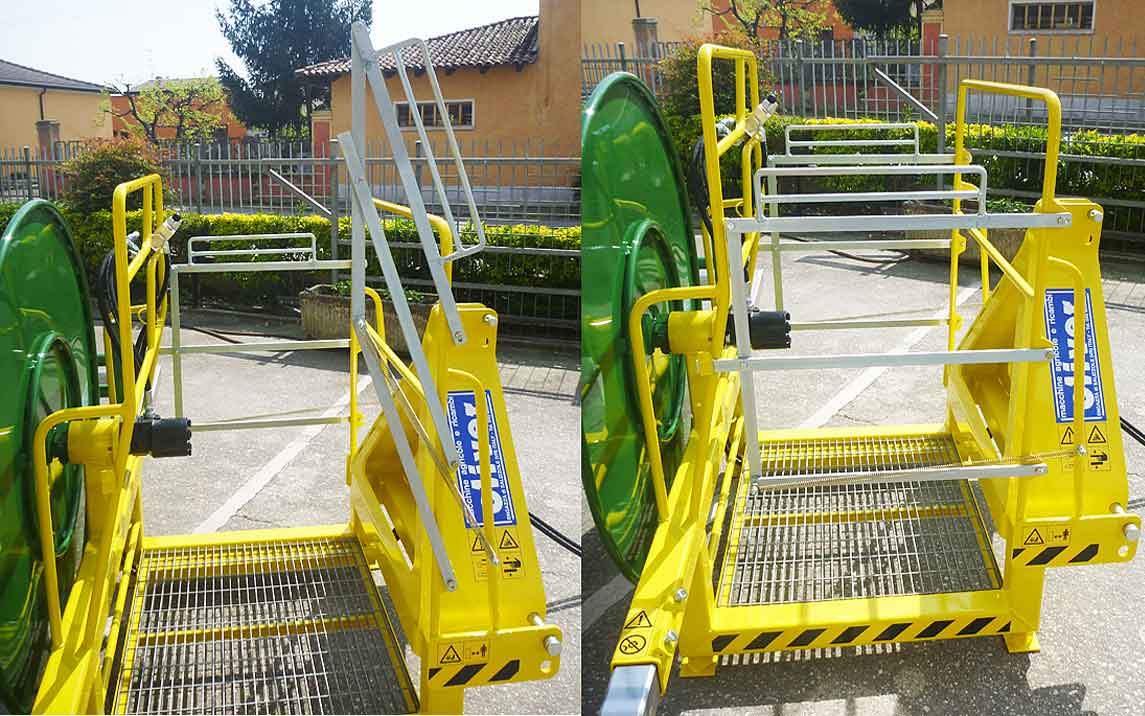

3) Bediener-Plattform

4) Bediener-Schutzvorrichtungen

5) Bedienkonsole

6) Hydraulische Verbindungen zum Traktor

7) Spulenwickelrolle

8) horizontale Schlauchförderrollen

9) vertikale Schlauchförderrollen

10) Stellfuß

11) Kippmechanismus zum Entladen der Spule

Bedienung der Maschine

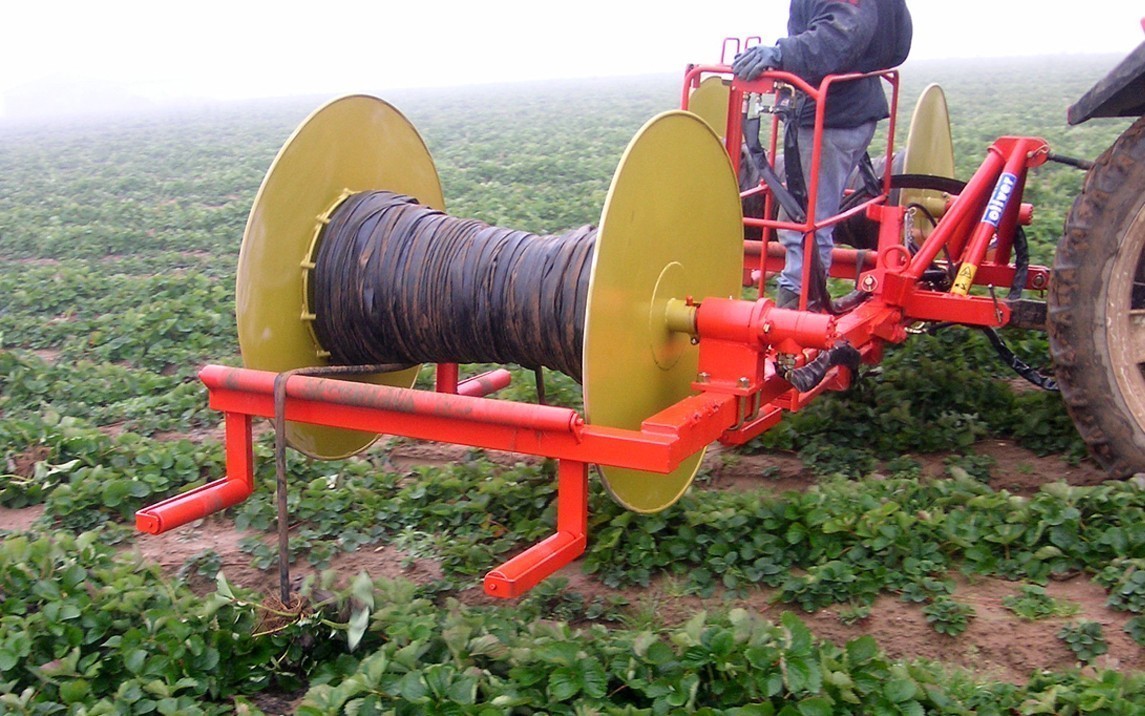

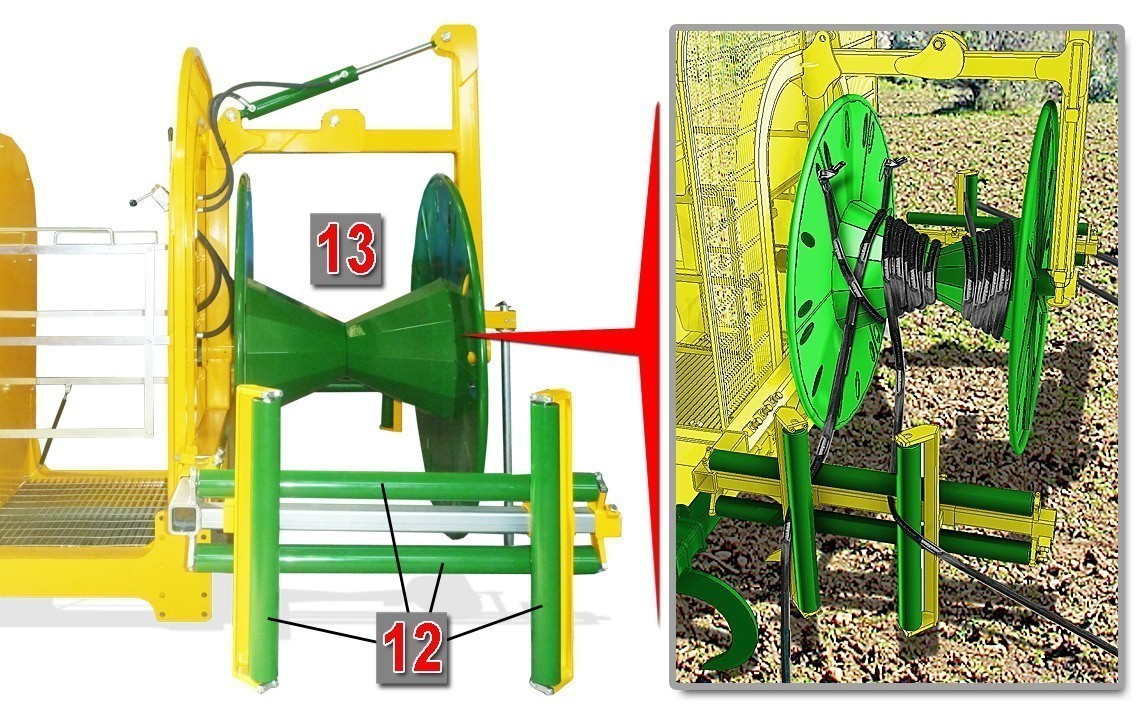

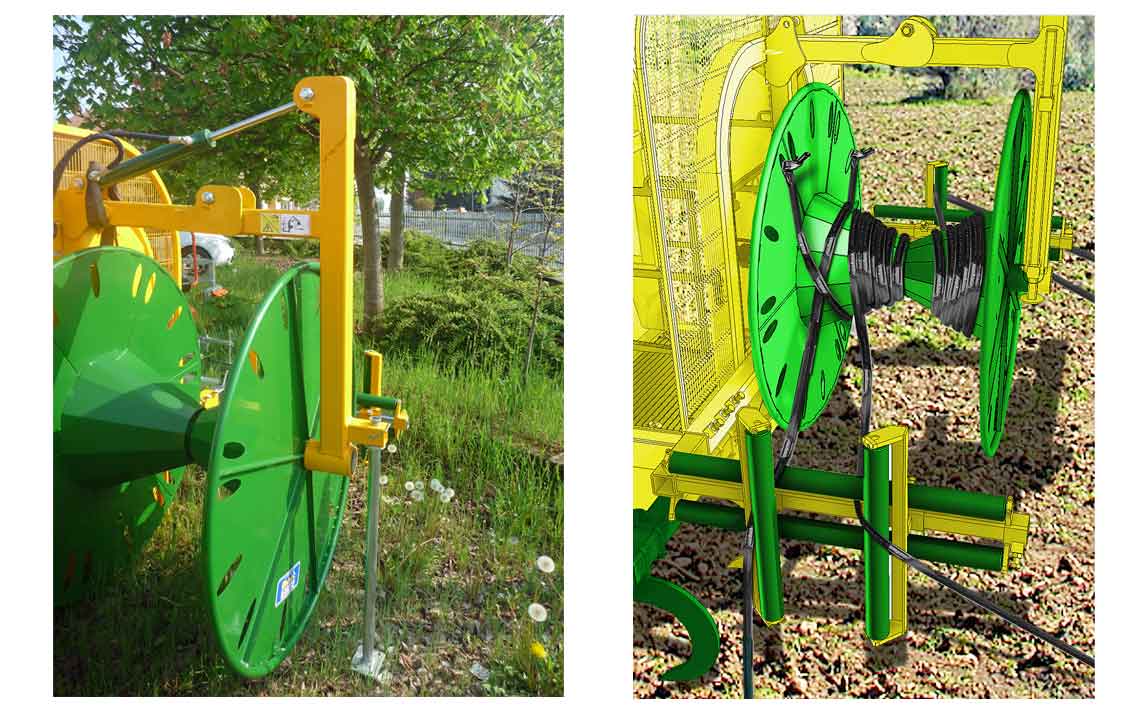

Dank horizontaler und vertikaler Schlauchförderer  (12) bringen wir mehrere Schläuche gleichzeitig auf die Rolle (13), wodurch eine einzige Spule entsteht.

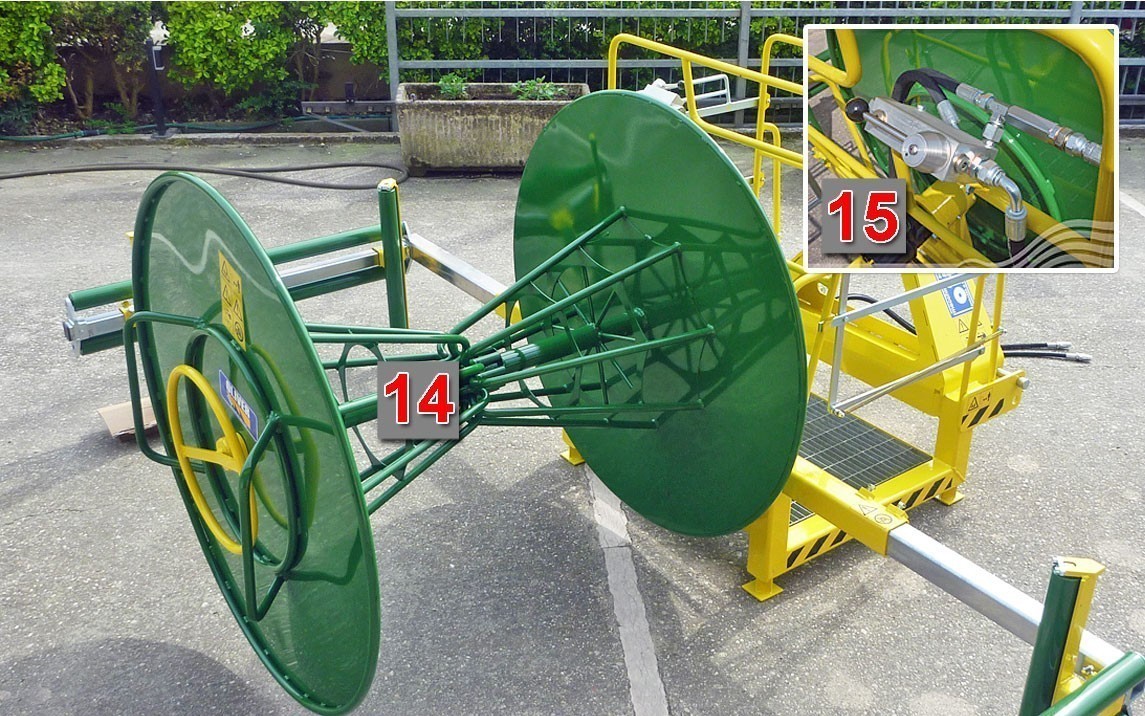

Die Spulenwickelrolle (14) wird von einem Hydraulikmotor angetrieben, der direkt vom Hydrauliksystem des Traktors angetrieben wird. Die Drehgeschwindigkeit kann dank eines Hebel-Durchflussreglers (15) , der sich in der Bedienkonsole des Bedieners befindet, eingestellt werden.

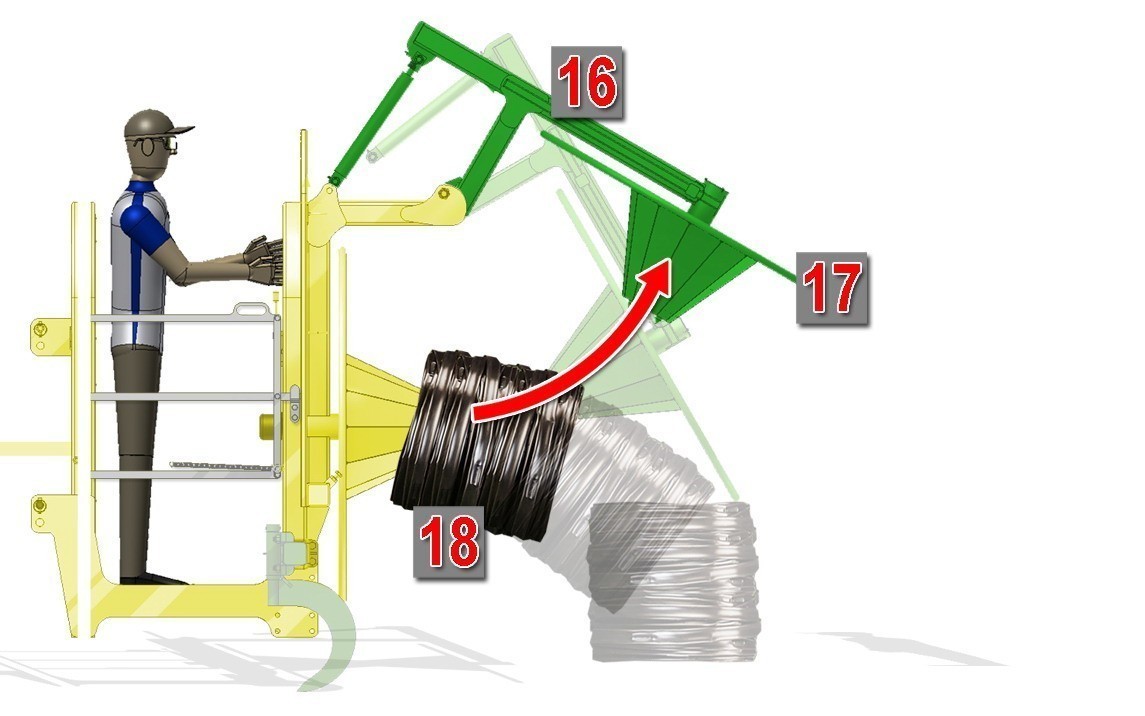

Dank des  Kipp-Öffnungsmechanismus (16) der Schlauchwickelrolle (17)wird das Entladen des Strangs der gesammelten Schläuche (18) einfach und unmittelbar.

Optional von der Maschine

Lista Optional

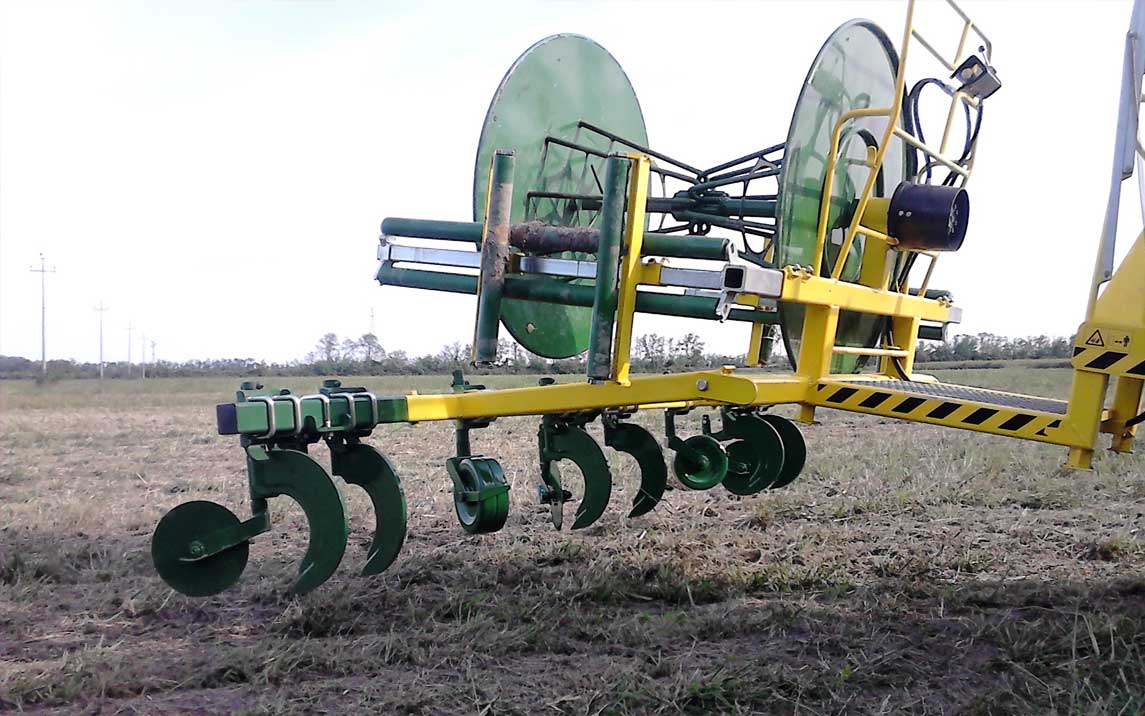

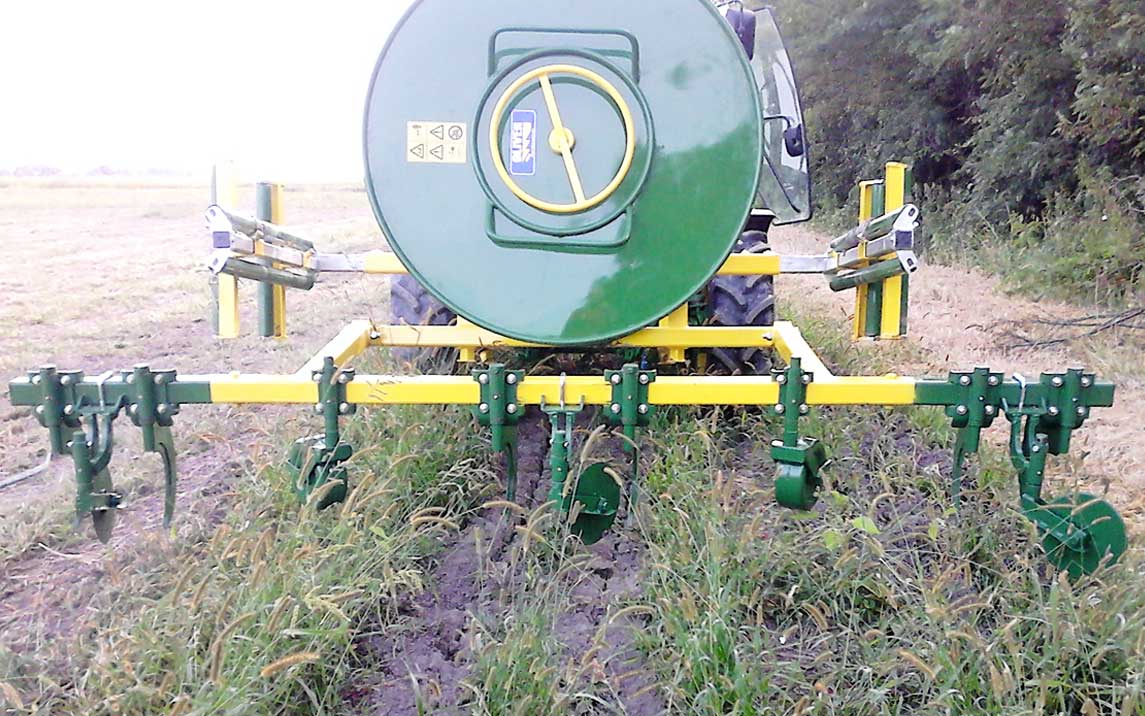

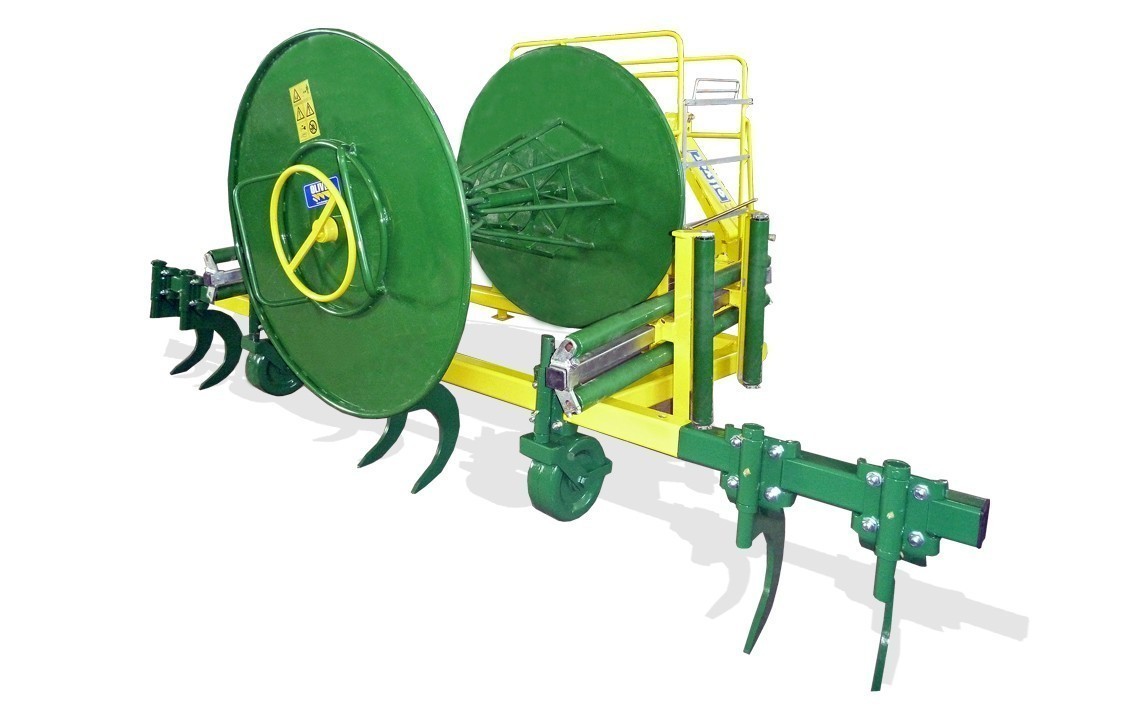

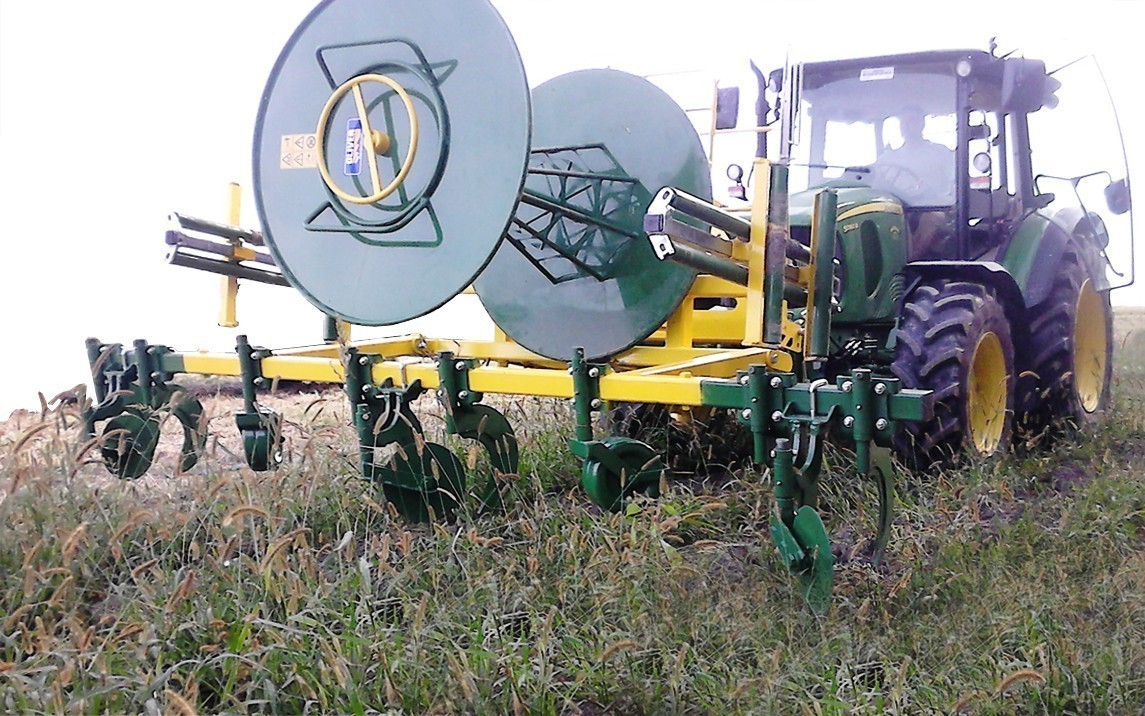

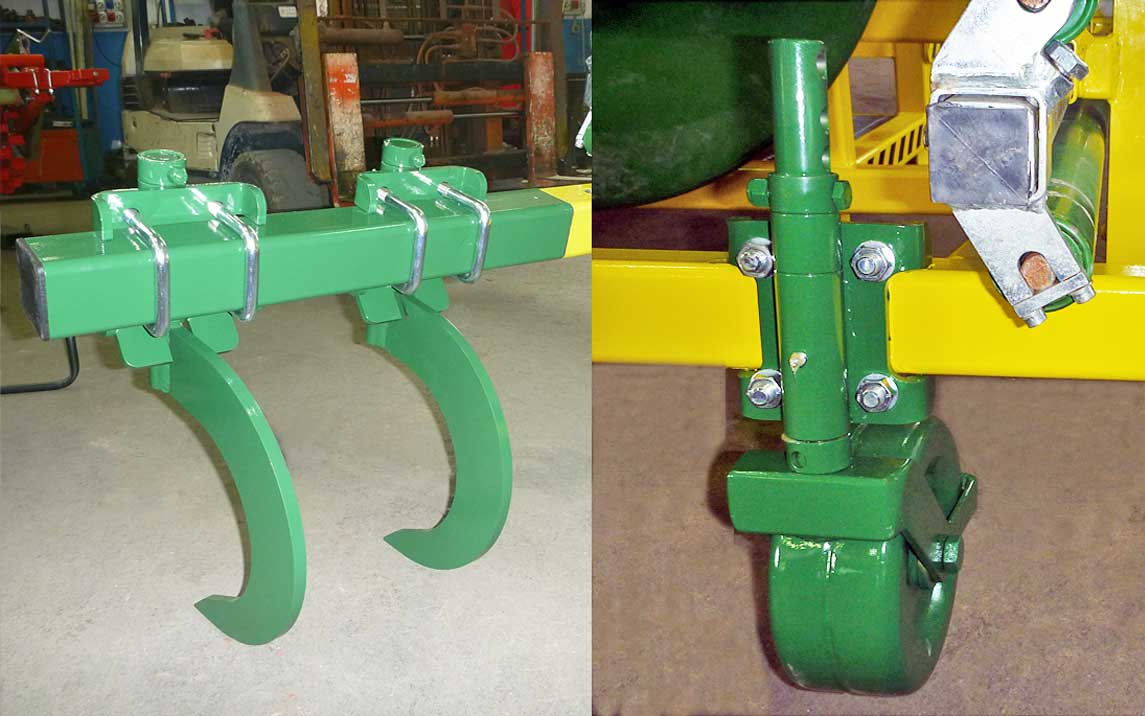

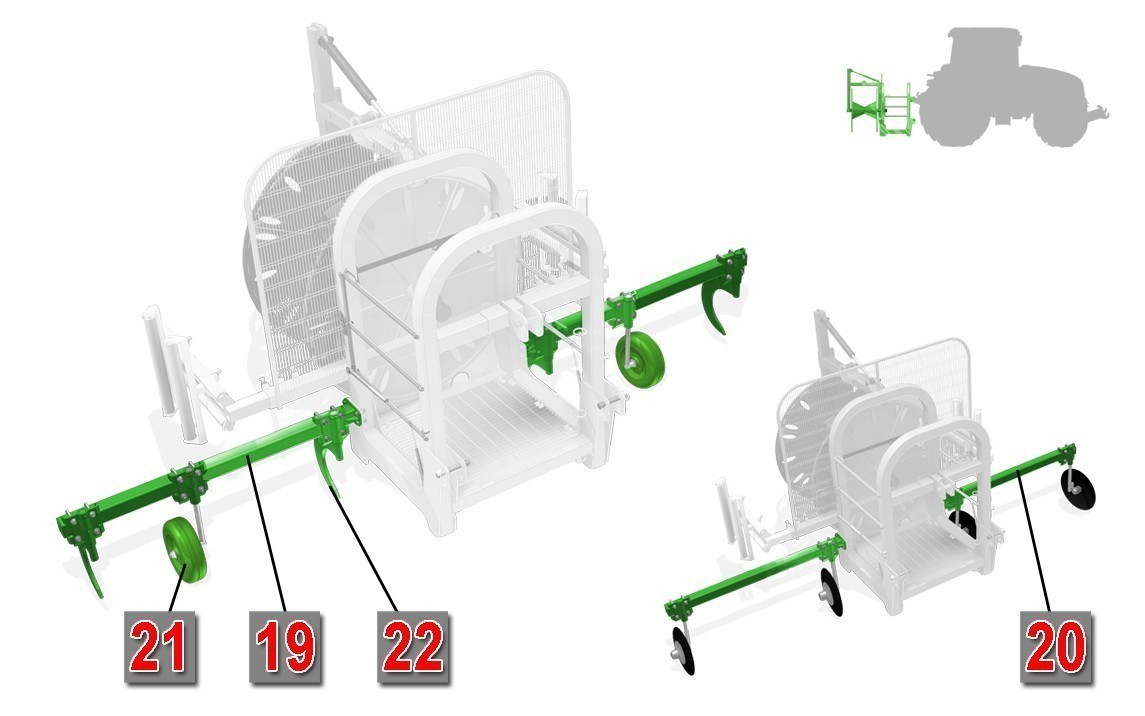

Satz für Bodenkrustenbrecher

19) Rahmen für Zubehör, auf Schlauchsammler, der hinter dem Traktor eingehängt wird

20) Zubehör-Rahmen, auf Schlauchsammler, der vor dem Traktor eingehängt wird

21) Stabilisierungsräder, in der Höhe verstellbar.

22) Ausheber.

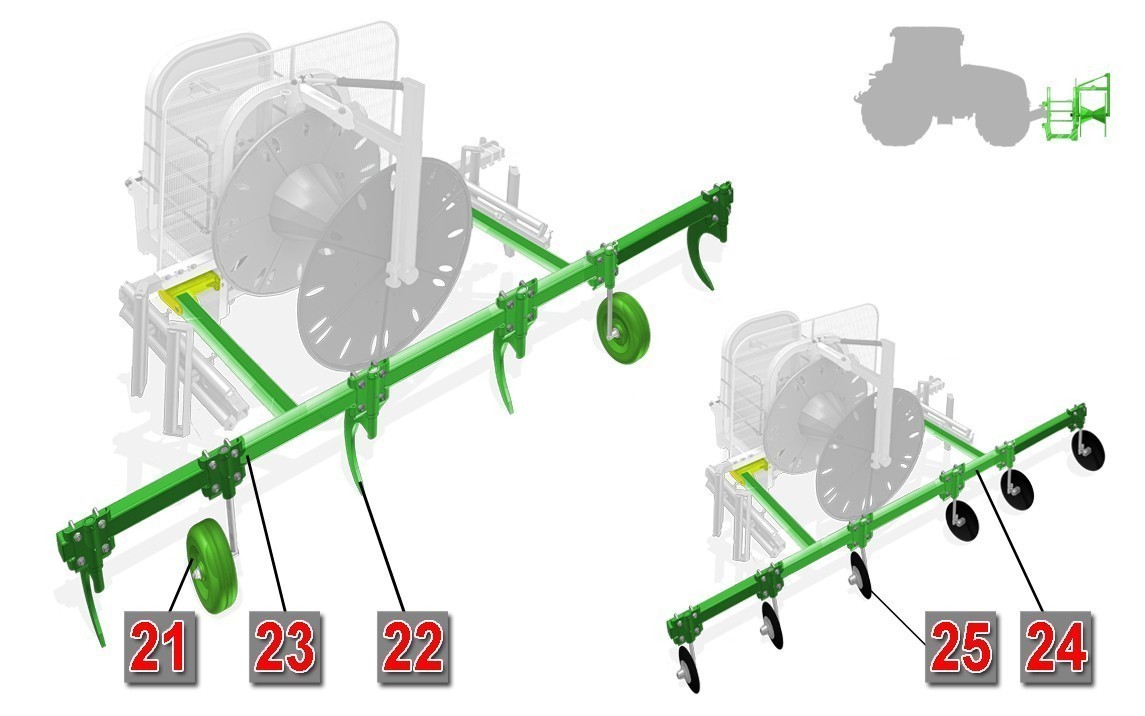

Nylonfolienschneide-Satz

23) Rahmen für Zubehör, auf Schlauchsammler, der hinter dem Traktor eingehängt wird

24) Zubehör-Rahmen, auf Schlauchsammler, der vor dem Traktor eingehängt wird

25) Nylonfolienschneidescheiben
