Schlauchverleger SM

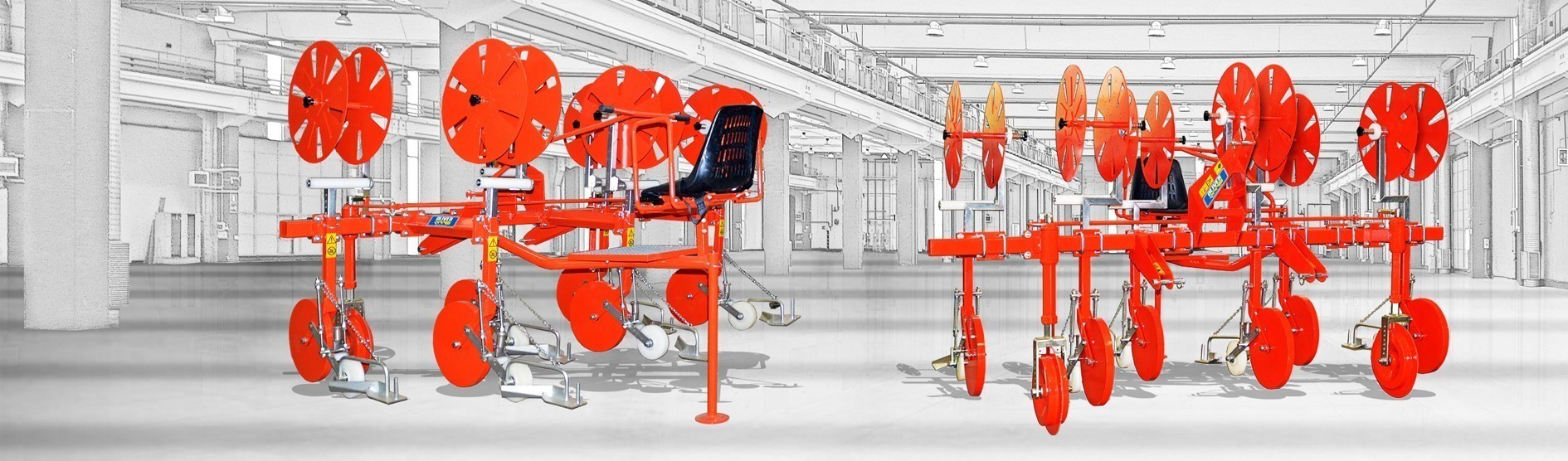

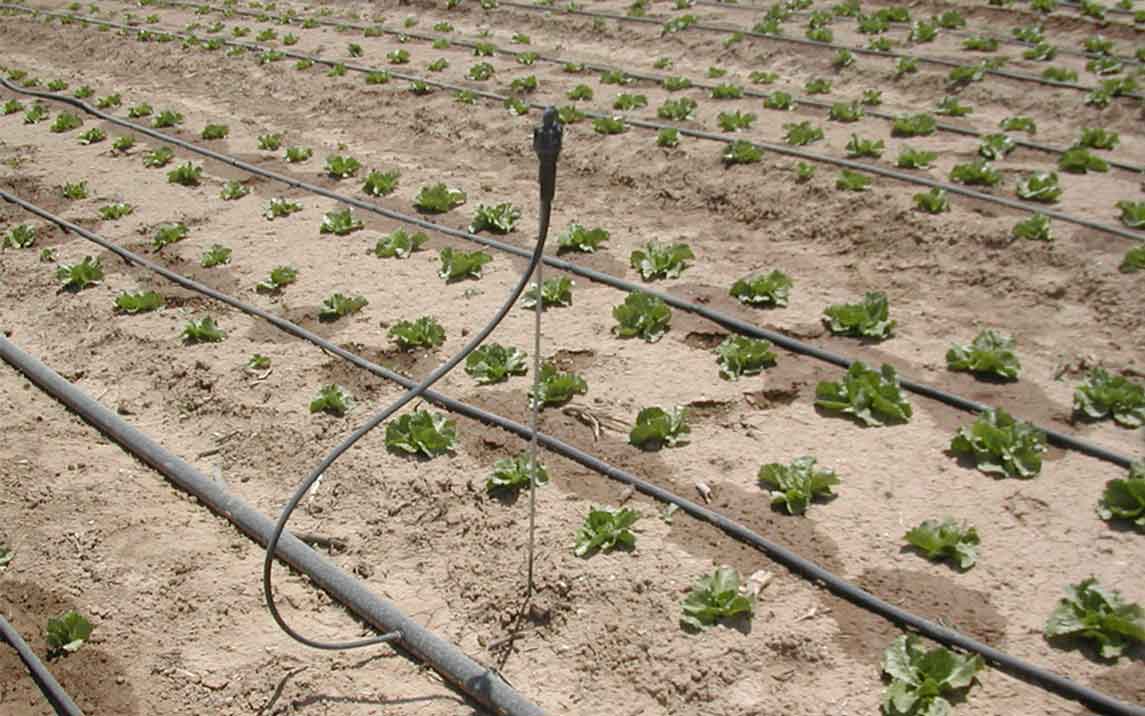

Überirdischer oder unterirdischer Schlauch

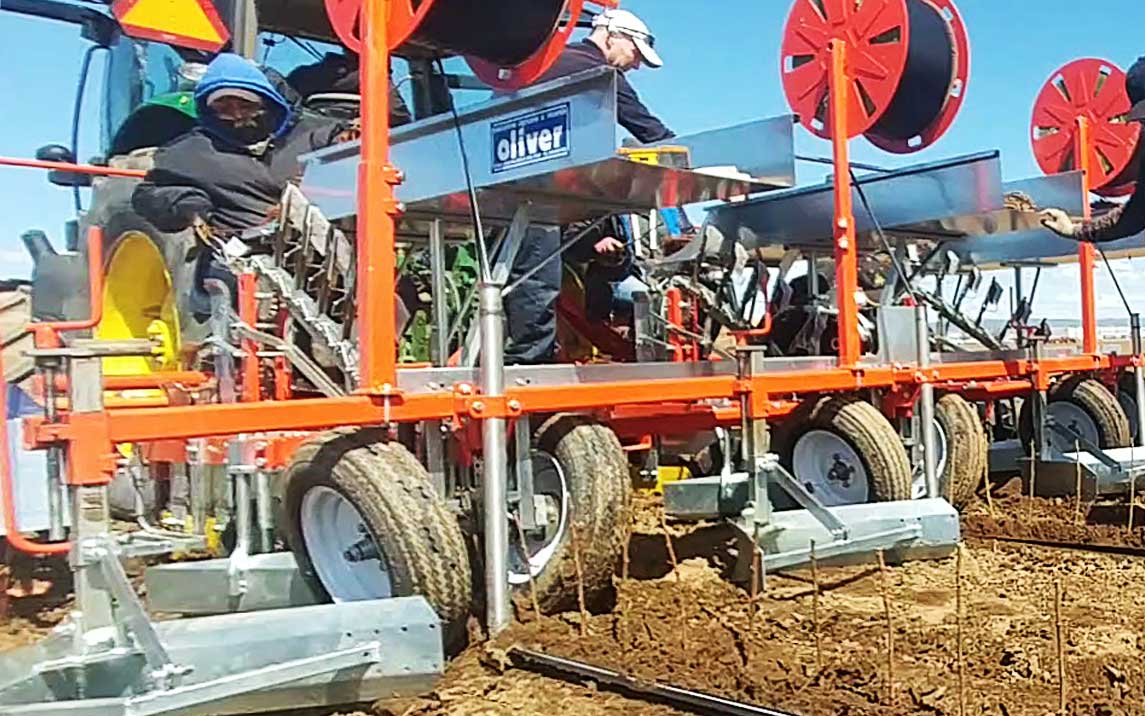

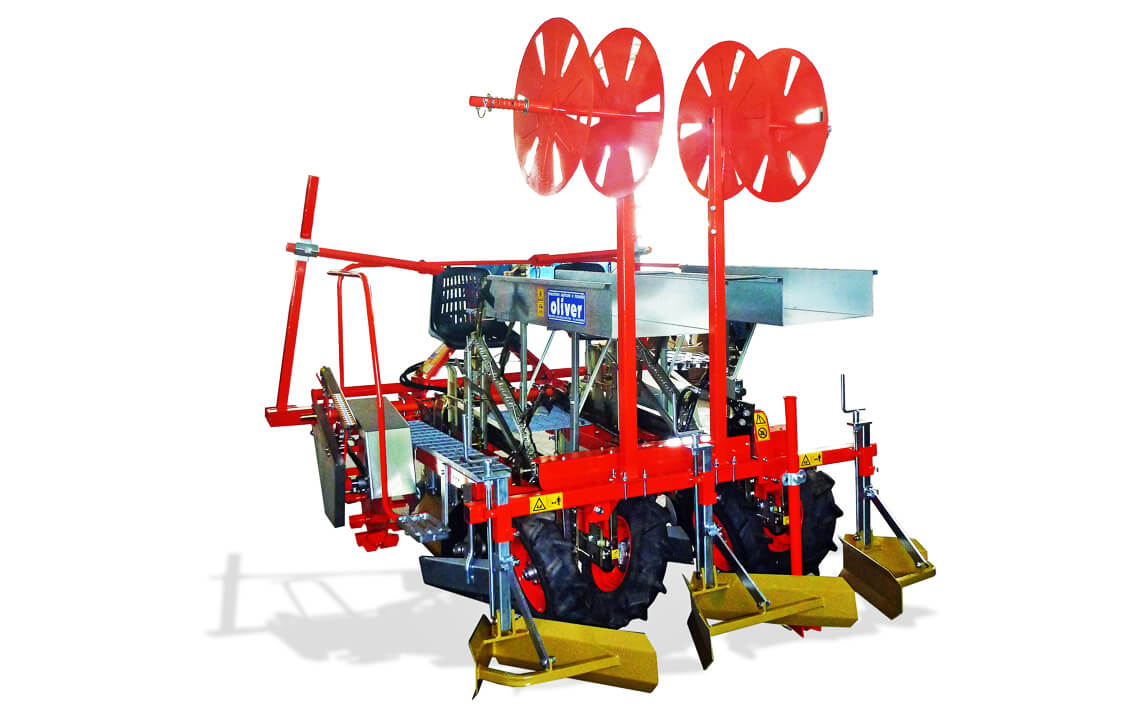

Für die Bewässerungsschlauchanwendung verfügen wir über die Schlauchverlegeranwendung, die unabhängig oder in Kombination mit anderen Maschinen unserer Produktion arbeiten kann









Maschinenkonfiguration:

Maschinenkonfiguration

Struktur und Funktionsweise der Anwendung

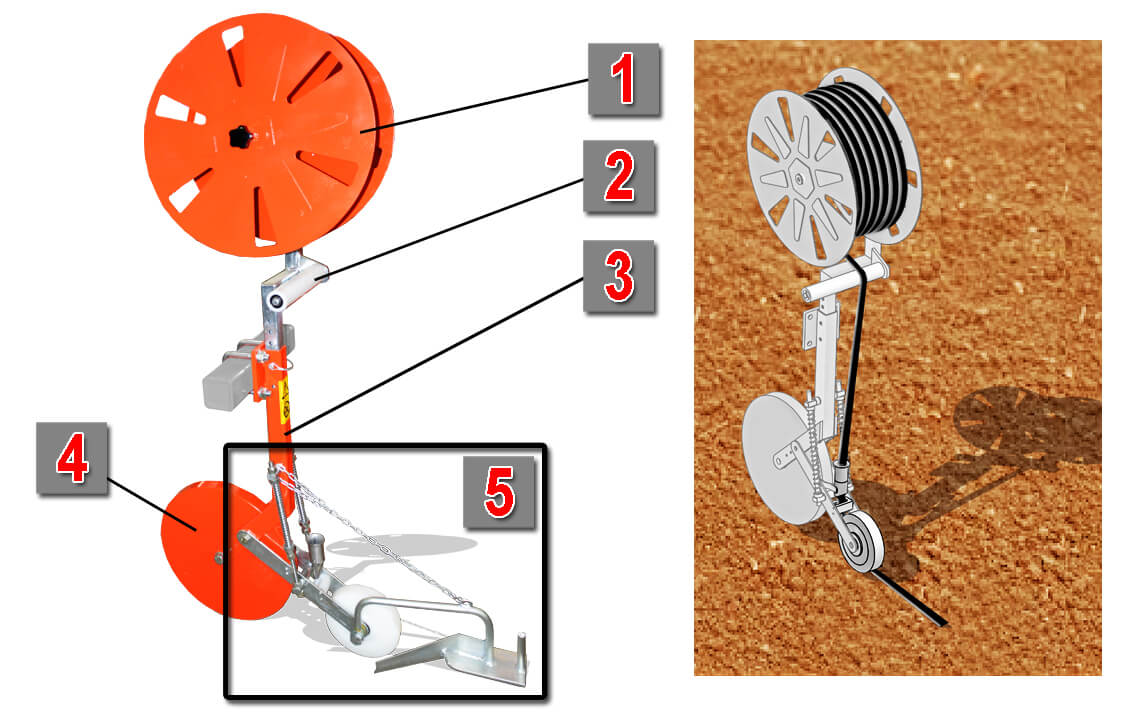

Die einzelne  Standard-Schlauchverlegeranwendung  setzt sich wie folgt zusammen:

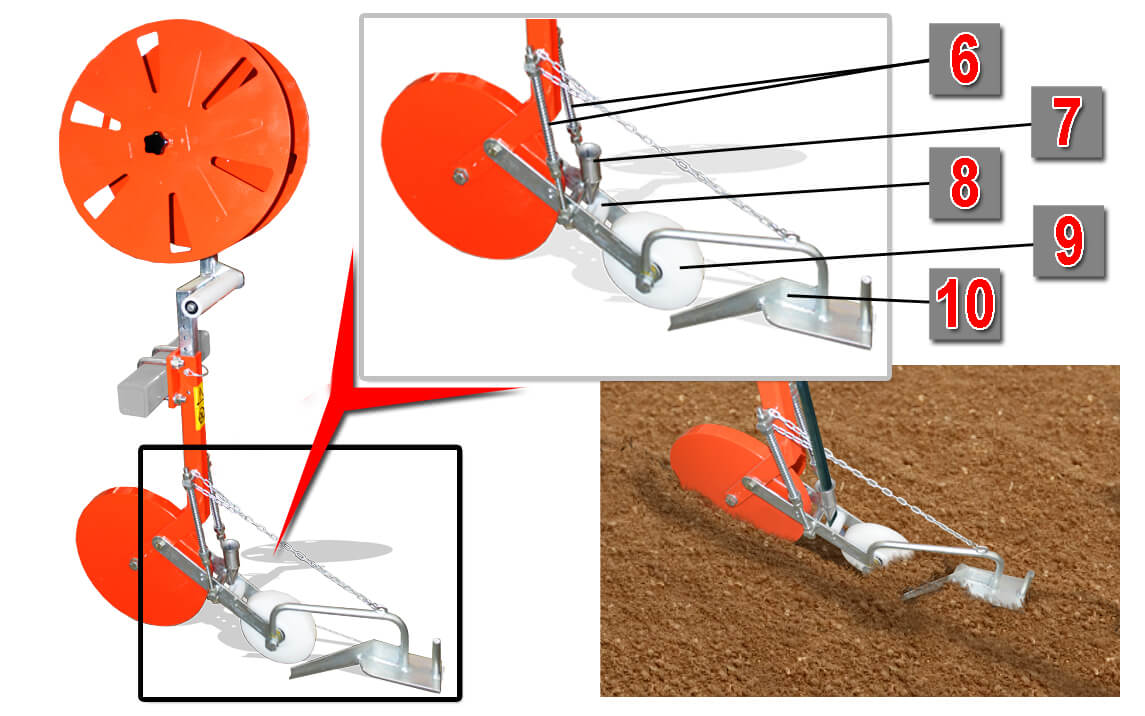

1) Schlauchspulenlader

2) Schlauchausrichtungsrolle

3) Teleskoprahmen mit Bügelbolzenanschluss

4) Tragerad

5) Parallelogramm mit variabler Last

Das variable Lastparallelogramm besteht aus:

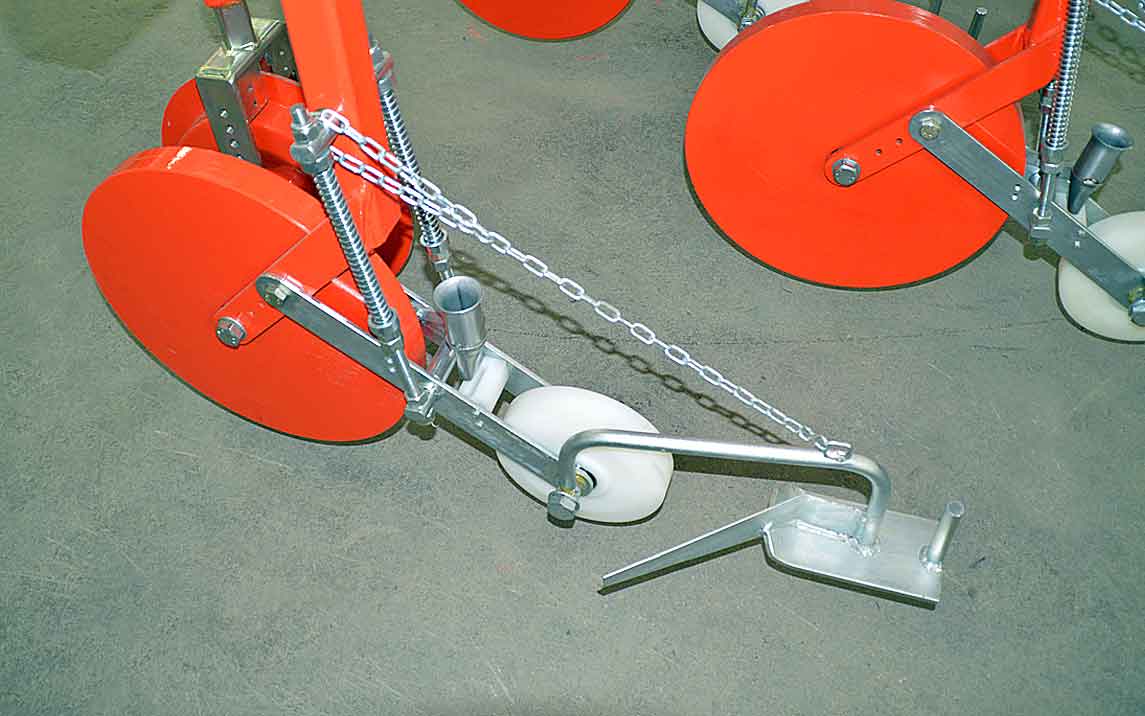

6) Einstellbare Federn am Schlauchpressrad.

7) Schlauch-Einführtrichter.

8) Kalibrierter Schlauchdurchgang, (Vorpressen des Schlauchs bevor er vom Schlauchpressrad gepresst wird).

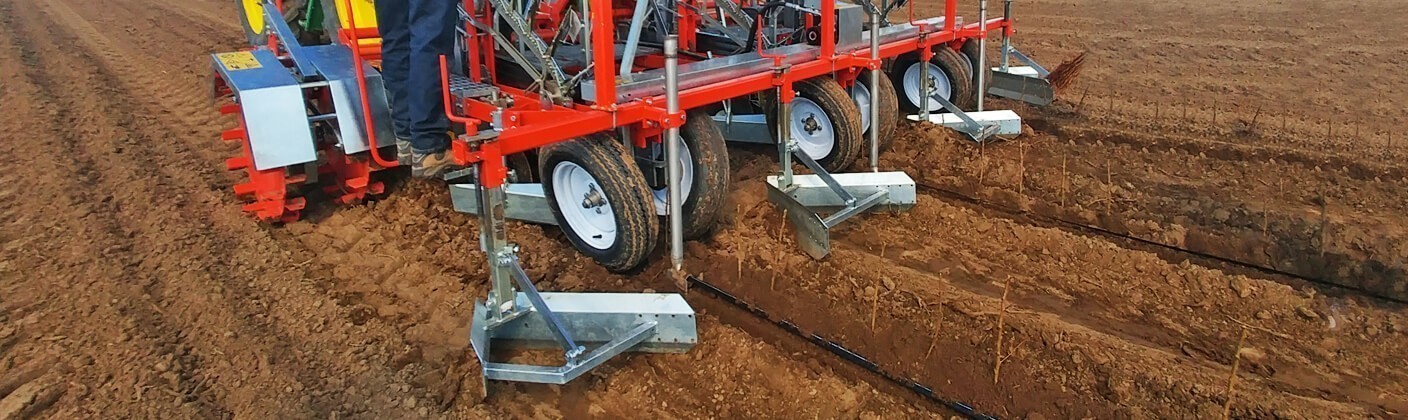

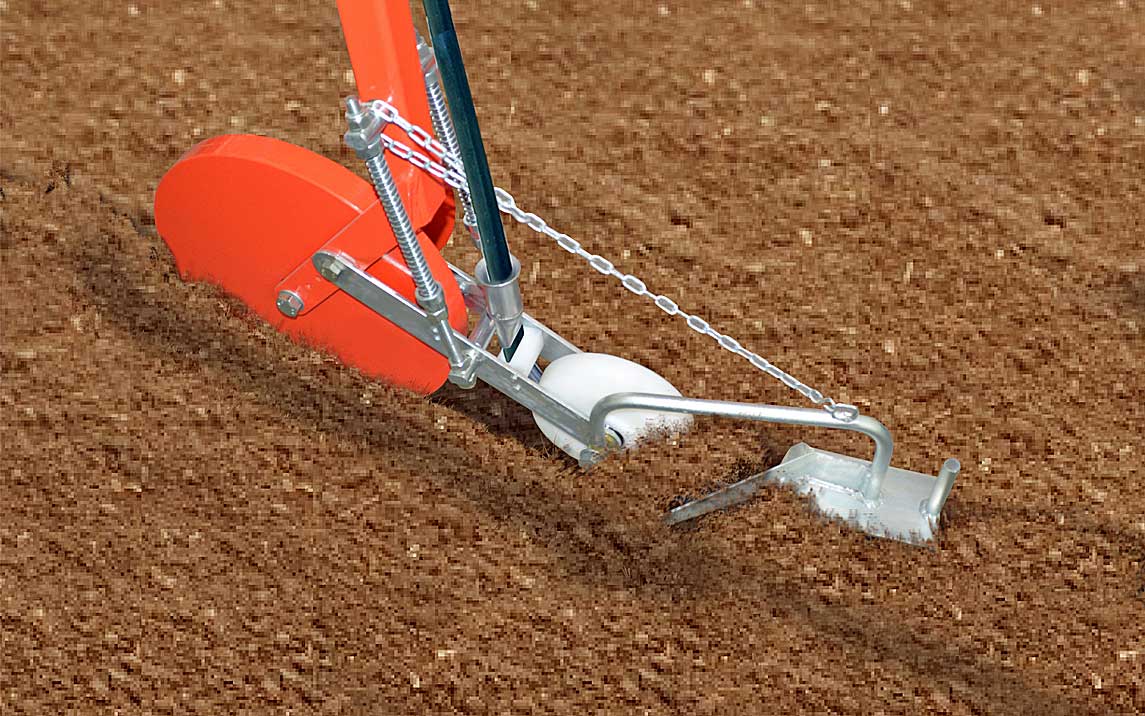

9) Schlauchpressrad (hält den Schlauch blockiert, während der hintere Häufler ihn eingräbt und mit Erde bedeckt).

10) Häufler zur Bedeckung des Schlauchs

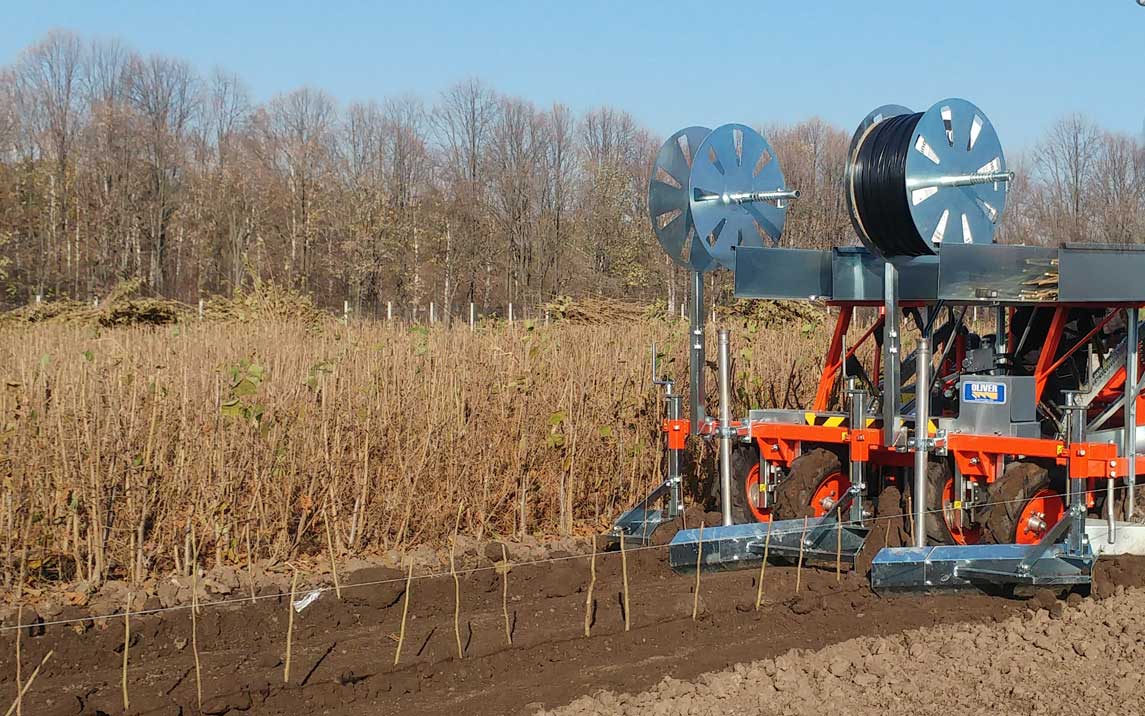

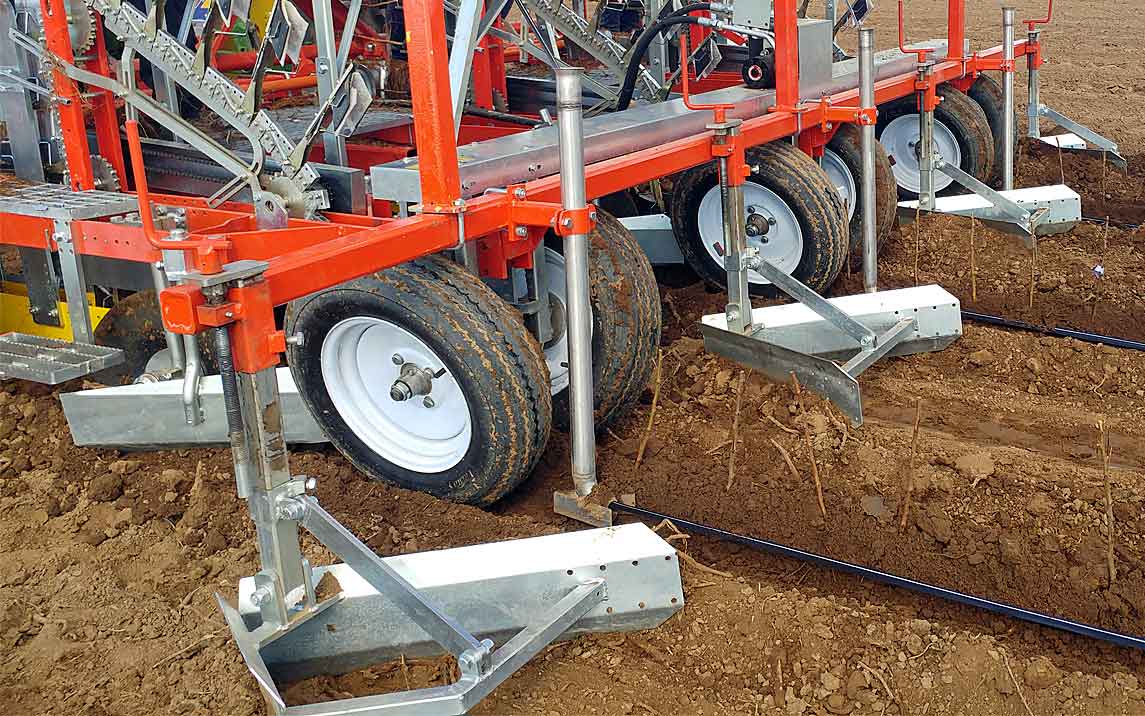

Die Anwendung Schlauchverleger, wird ein- oder mehrreihig auf Rotosatk-Rahmen aufgebaut, wobei je nach Kundenwunsch verschiedene Lösungen zur Verfügung stehen.

Fester Rahmen

Einschließlich Dreipunkt-Anschluss, ein Rahmen:

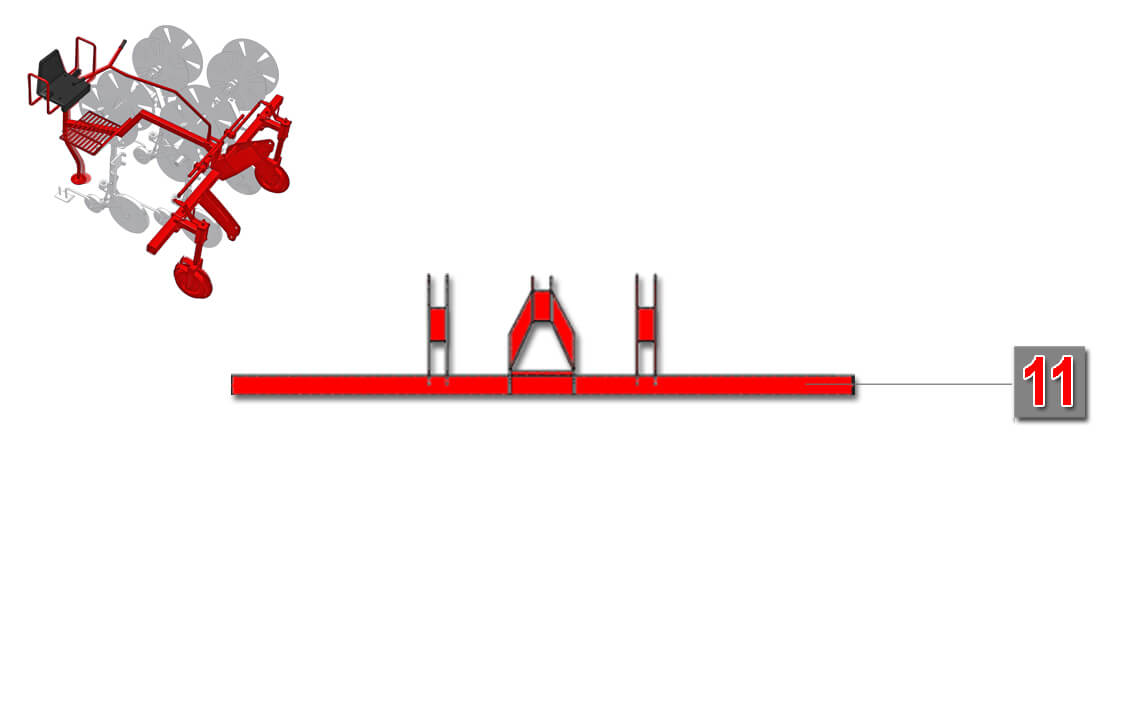

11) Rahmenbreite in cm:

240 / 255 / 300 / 400 / 520

Feste Führung

Feste Richtungsräder

Auf einem festen Rahmen anbringbar behält es die Ausrichtung der Maschine bei, es erlaubt keine Korrekturen wie die bewegliche Führung, die stattdessen einen Fahrerplatz mit Bediener bietet.

Es können Kammräder verschiedener Größen montiert werden.

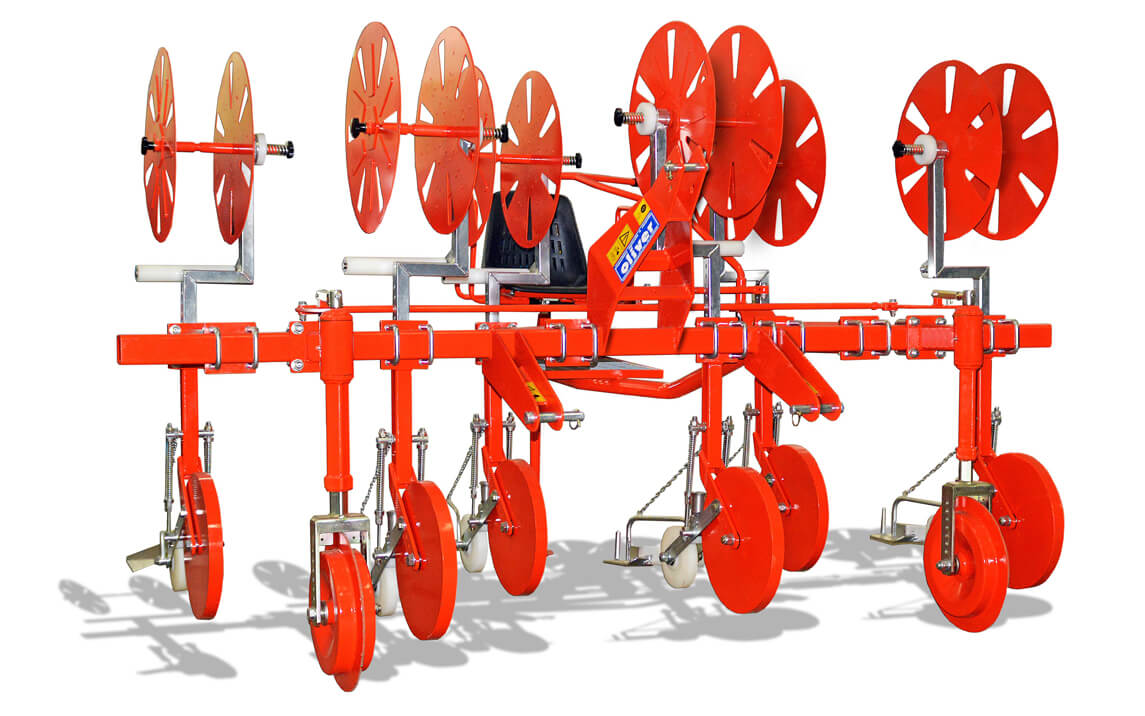

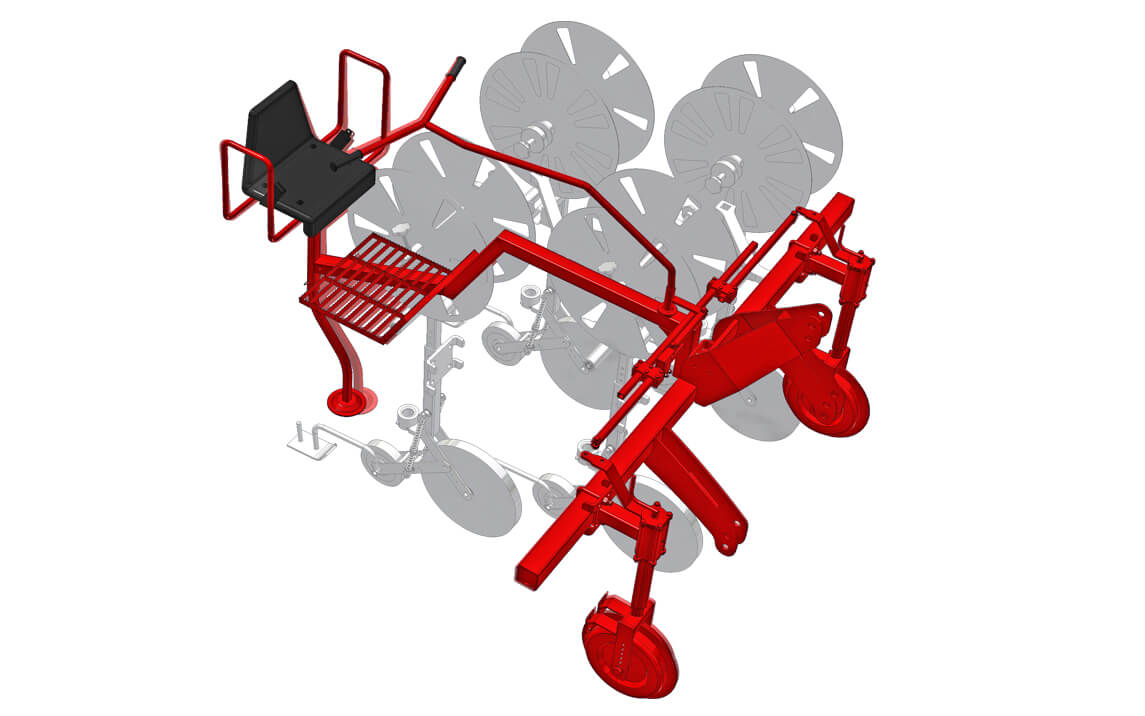

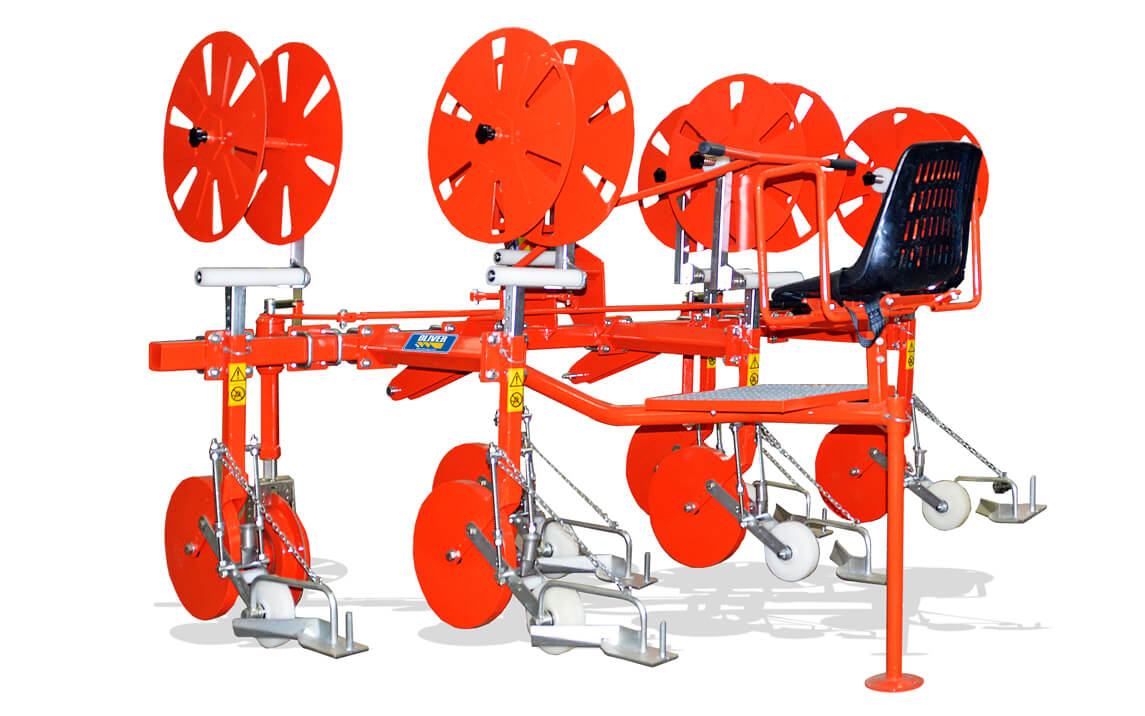

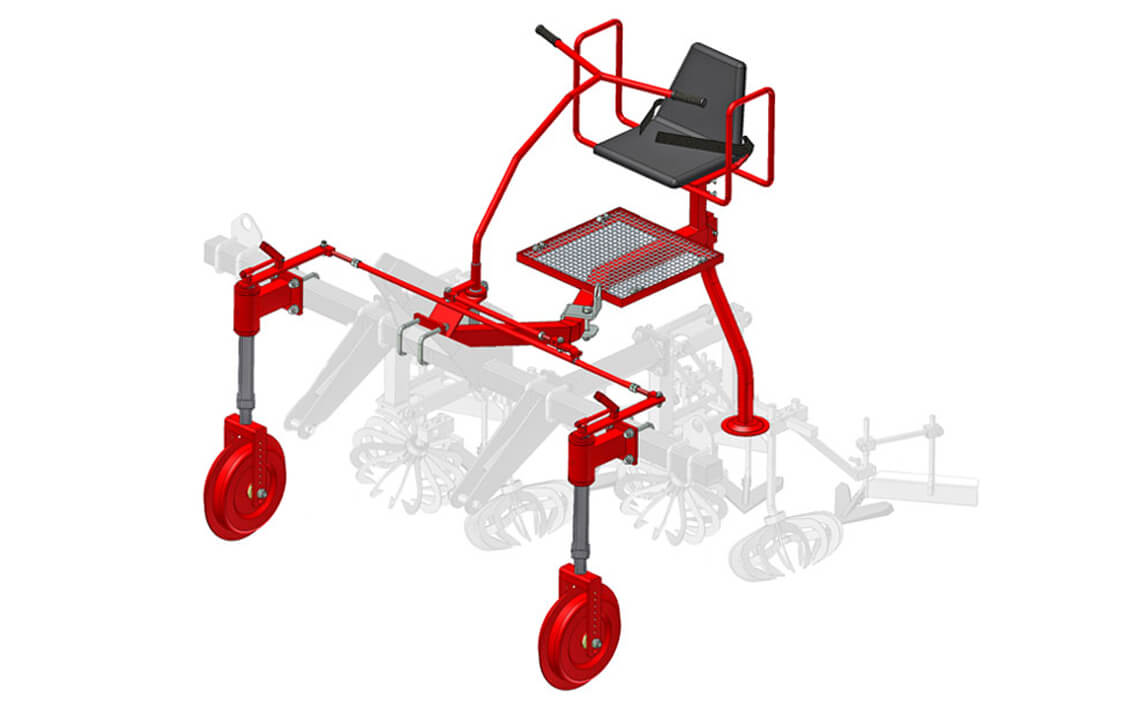

Bewegliche Führung

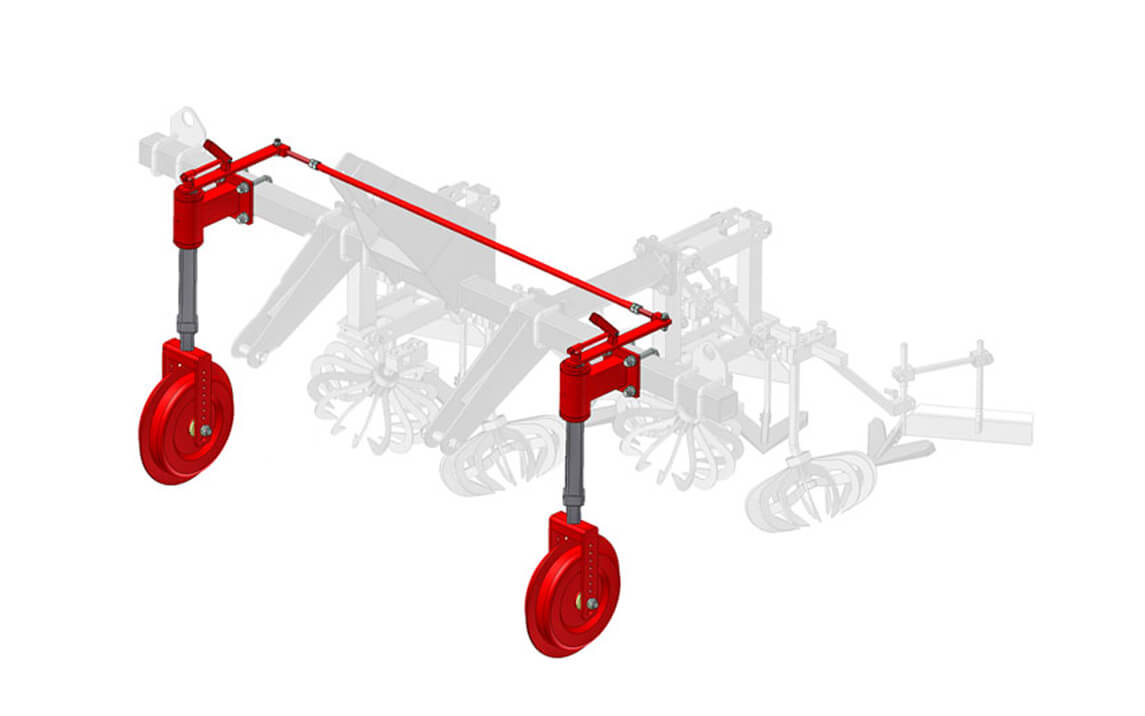

Schwenkbare Richtungsräder

Lenkrad

Auf einem festen Rahmen anbringbar, hält es die Ausrichtung der Maschine aufrecht und wirkt auf den speziellen Lenker, der vom auf der Maschine sitzenden Bediener geführt wird.

Es können Kammräder verschiedener Größen montiert werden.

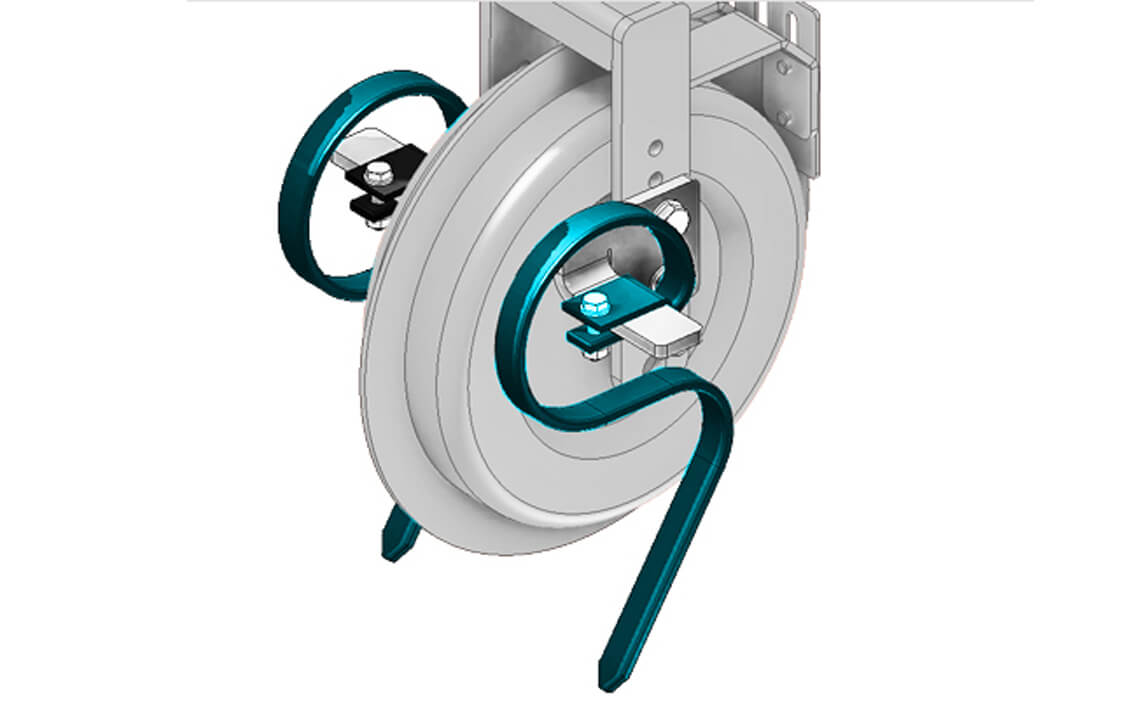

Kammräder

Auf einem festen Rahmen, Klapprahmen anbringbar; der Kamm dringt in den Boden ein, wobei die Richtungsabhängigkeit und Stabilität der Maschine erhalten bleibt.

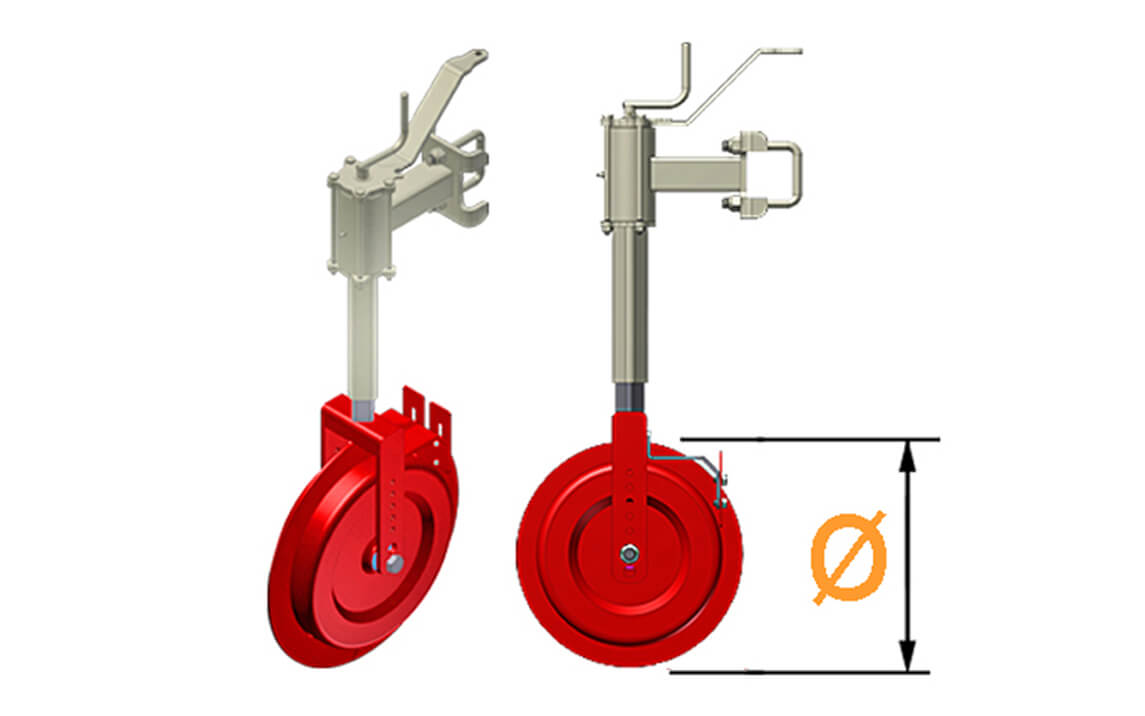

Raddurchmesser:

Ø 320 / 360 / 400 x 100 dick

Optional von der Maschine

Optionslisten

Spurlockerer

Sie sind auf Spitzen montiert, die an den Richtungsrädern angebracht sind und heben und brechen die Spur des Traktors auf.
