Zwischenreihenhacke Rotosark

Freundlich zu den Pflanzen, hartnäckig gegenüber dem Unkraut

Beschreibung

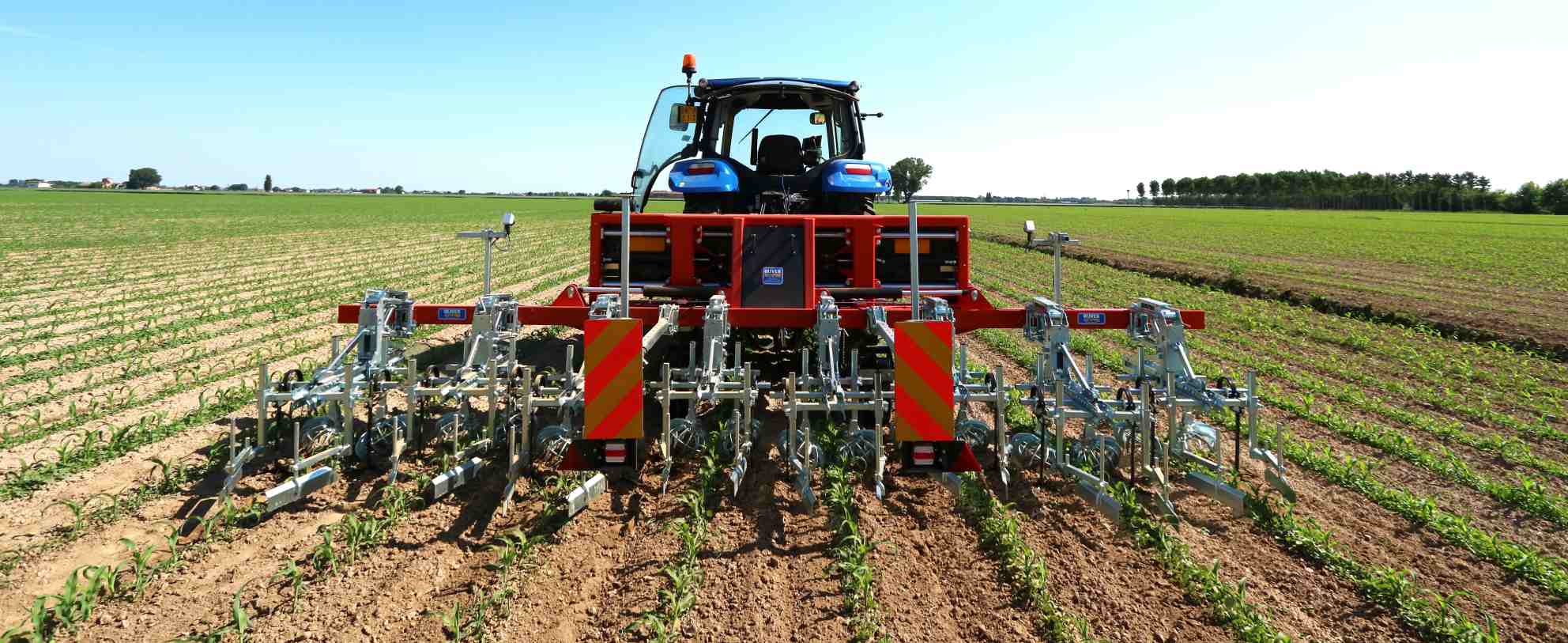

ROTOSARK, 3 IN EINER JÄTZMASCHINE: MECHANISCHE HACKMASCHINE, BELÜFTER, KRUSTENBRECHER

Jätmaschine „Rotosark“ mit festem, verschiebbarem oder klappbarem Rahmen; modular
mit einem oder mehreren Parallelogrammen, die auf der Saat- oder Pflanzreihe arbeiten

UNSERE ELEMENT

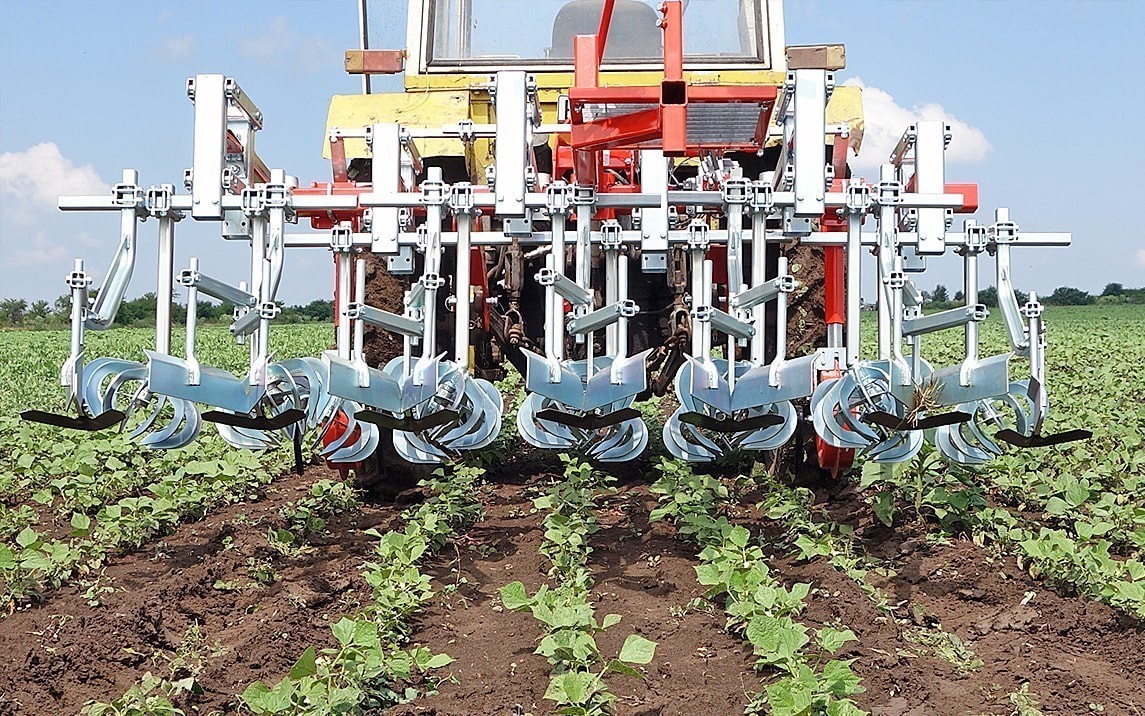

Die Elemente umfassen ein Parallelogramm mit Parallelen, eine mit Kurbel betätigte Feder mit variabler Last und einen Holm mit 3 Aufnahmen für verschiedene Werkzeuge und Zubehörteile, wie z. B. Hacken zum Aufbrechen der Bodenkruste, ein Paar gegenüberliegende Rotoren Typ Rotoblizz aus Stahl mit hermetischer Lagerung, ein Paar hintere Hacken mit Schwalbenschwanzform für die Arbeit zwischen
den Reihen oder Zubehörteile wie das Paar Abweiser zum Anhäufeln an der Pflanze oder das Rotodisk-Set. Die 2 gegenüberliegenden Kreisel arbeiten an der Anbaureihe, was konstanten Druck und höhere Präzision sowie größere Nähe im Vergleich zu einem Parallelogramm zwischen den Reihen gewährleistet, bei dem Höhenunterschiede den Drifteffekt verstärken können, der durch übermäßige Lenkmanöver verstärkt wird.
Der Aufbau des Parallelogramms ermöglicht eine vertikale Bewegung senkrecht zum Boden und wirkt somit direkt auf die beiden Rotoren. Die so positionierten Rotoren agieren wie eine Wasserwaage, dadurch ist ein Stützrad nicht nötig.

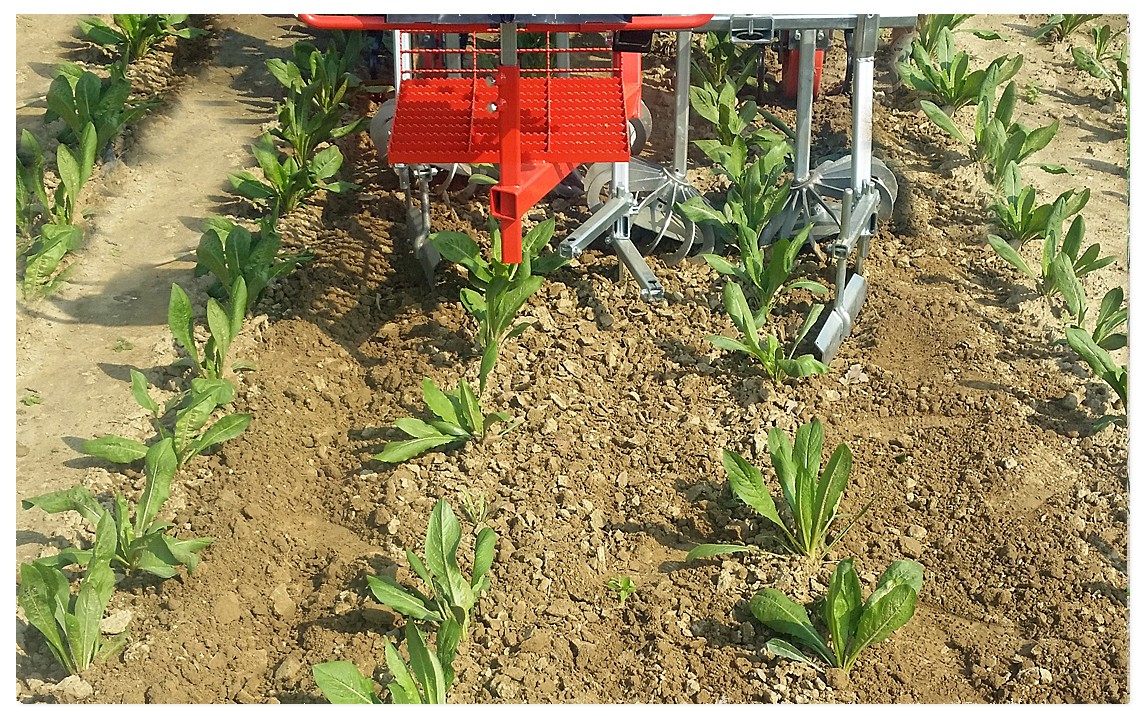

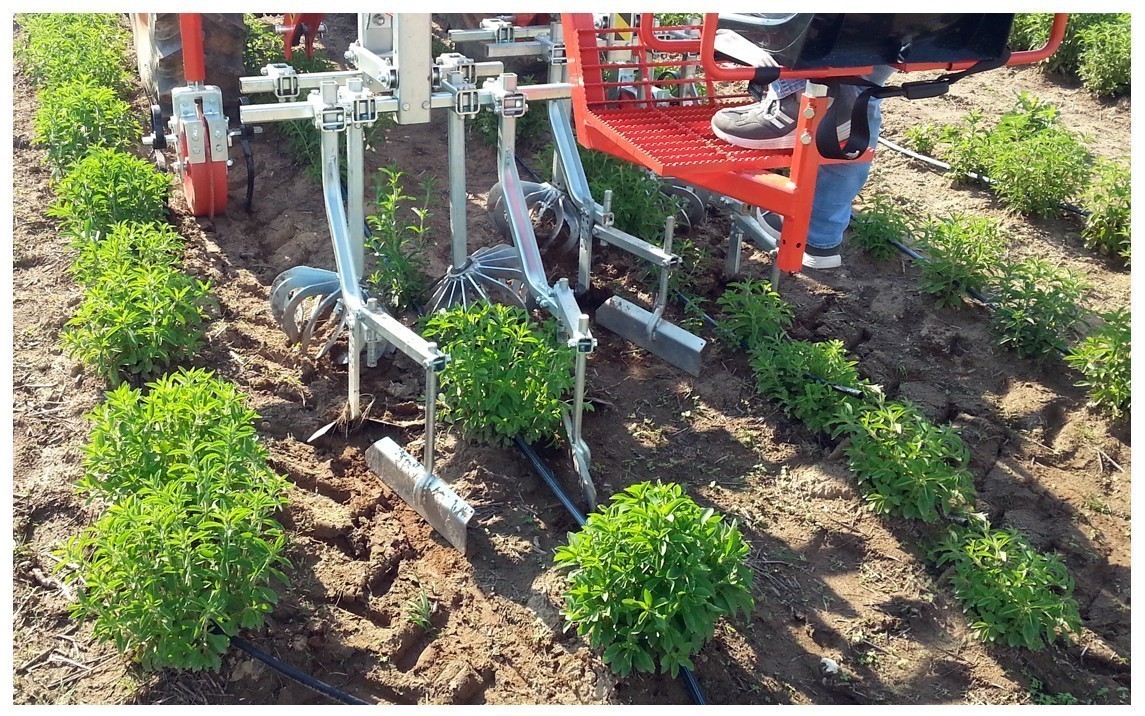

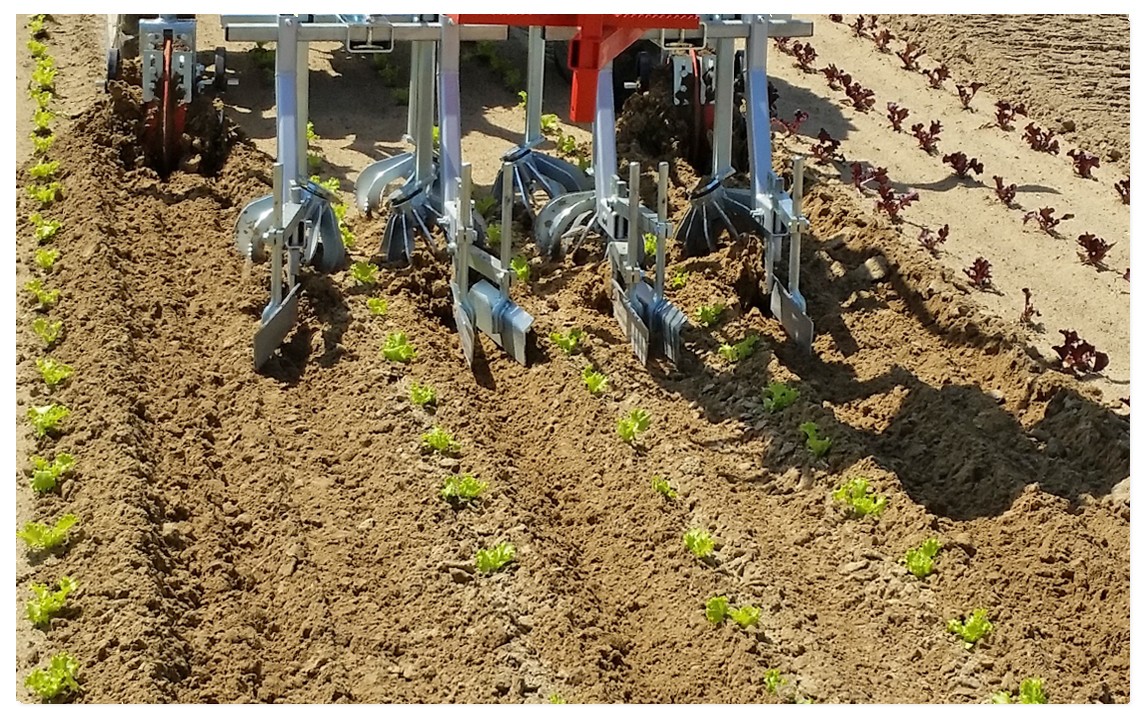

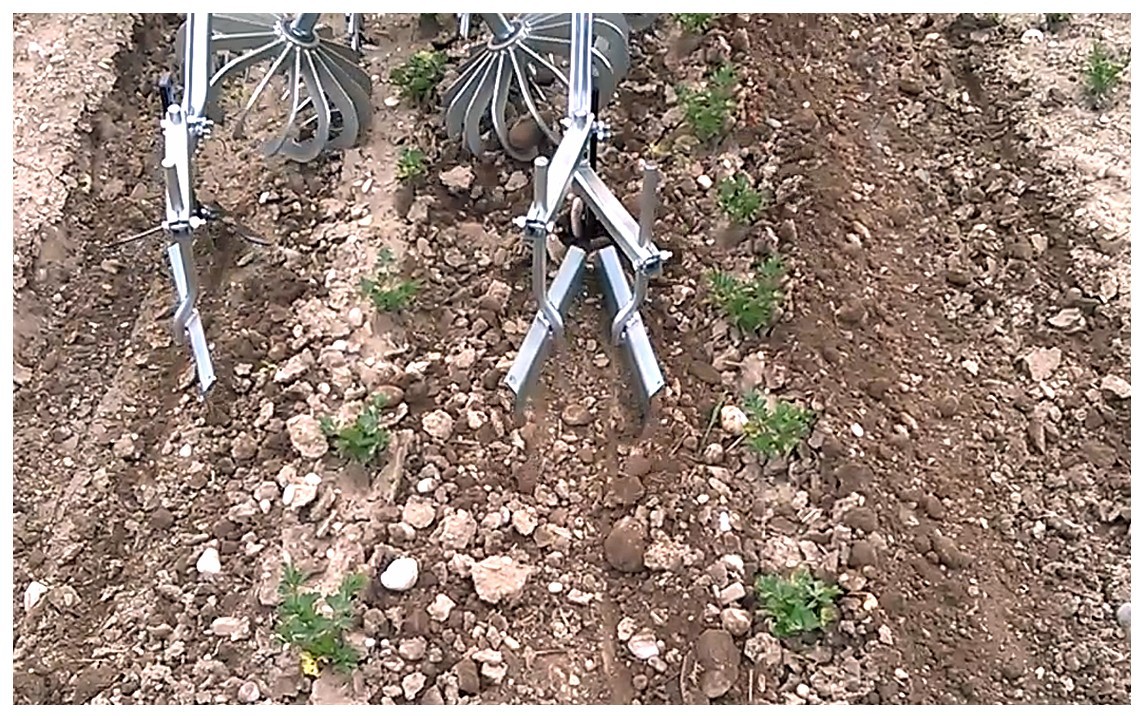

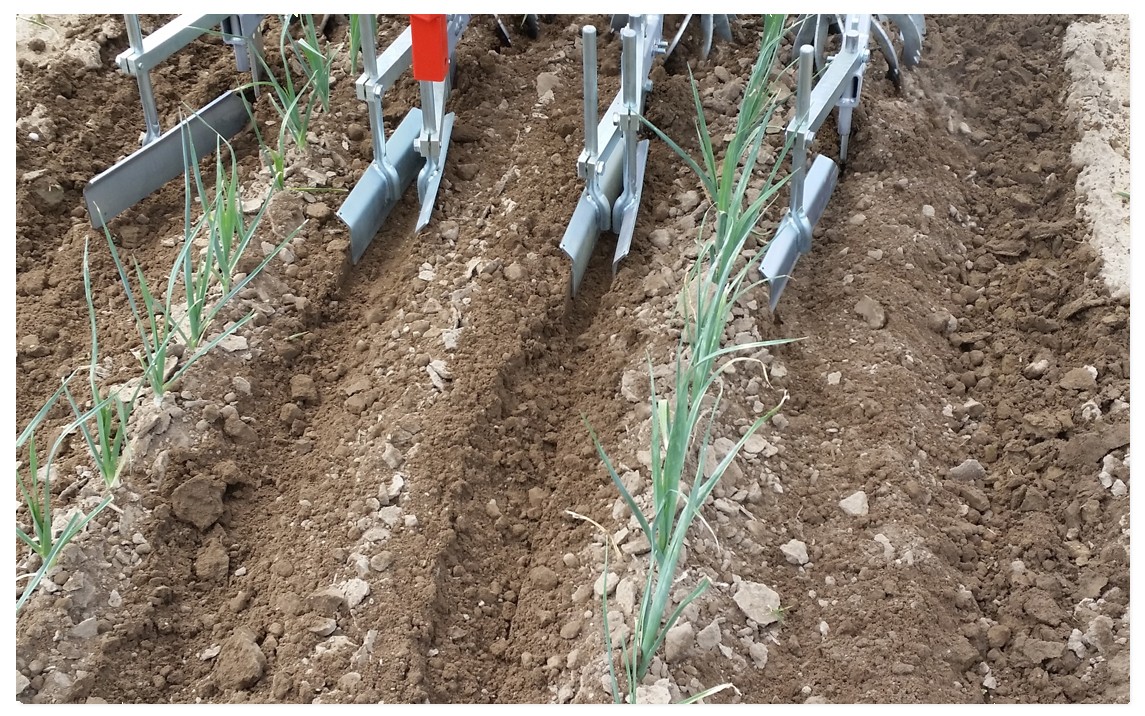

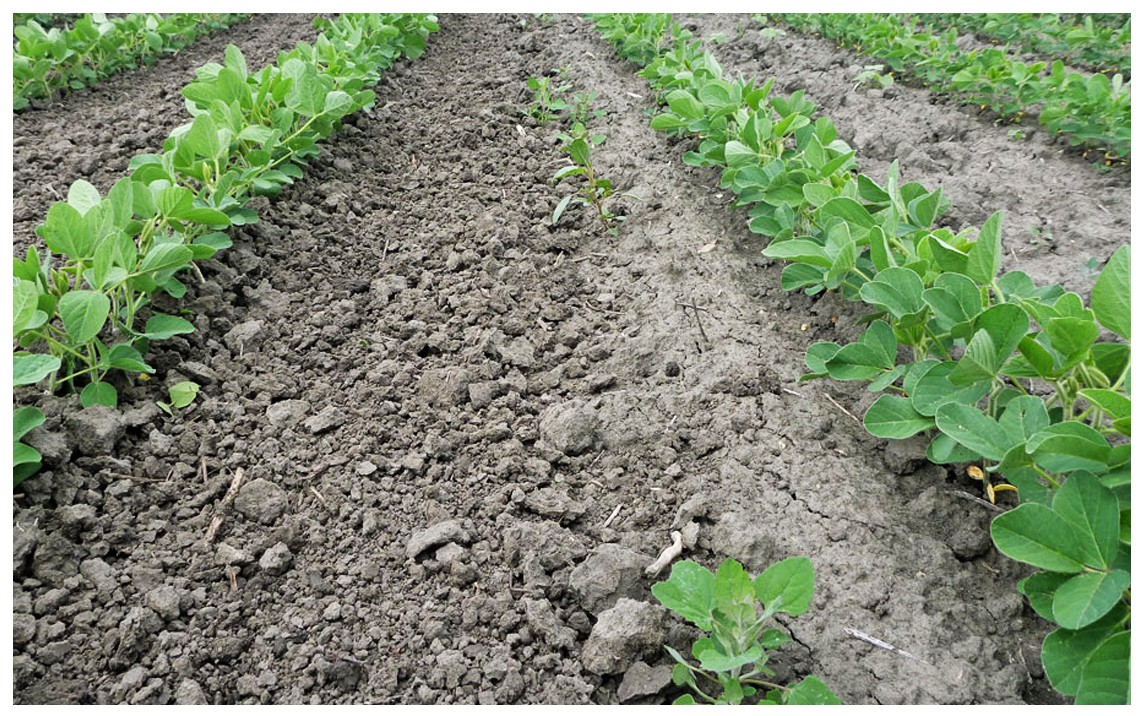

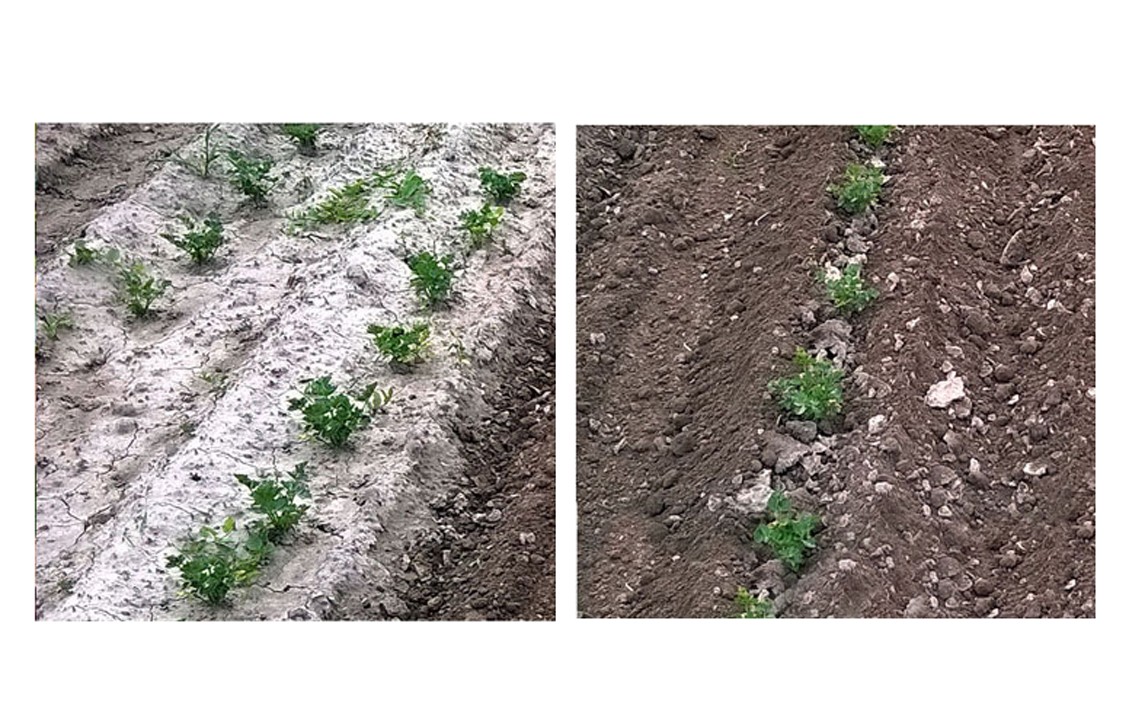

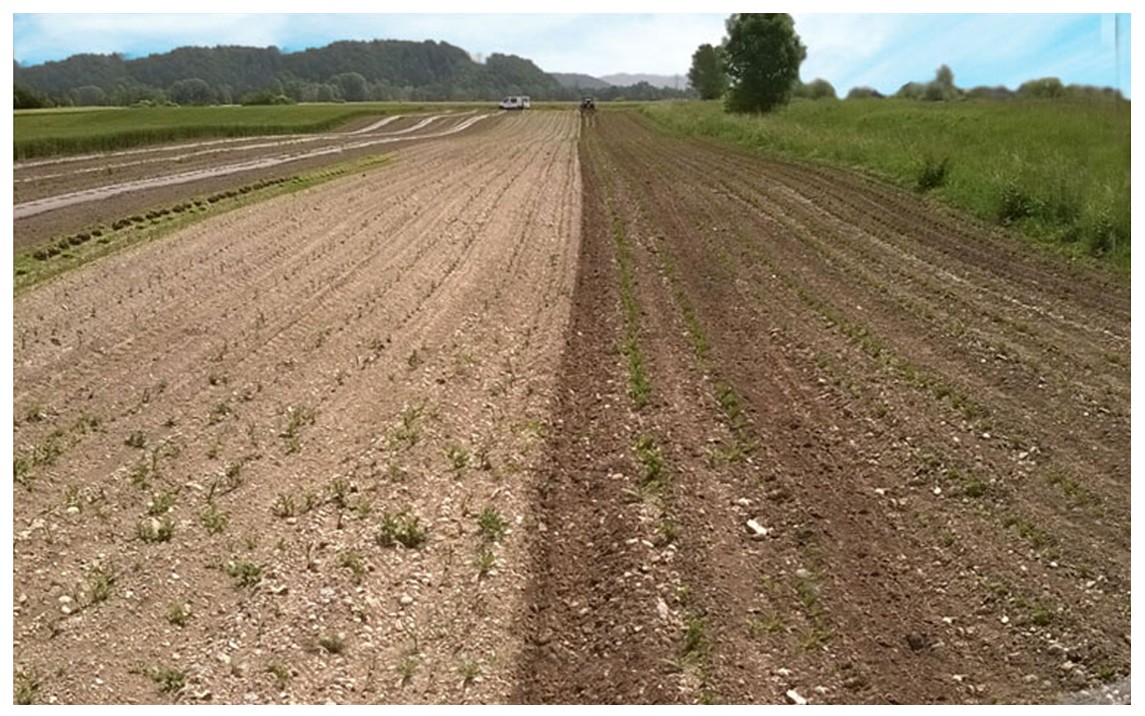

Die Rotoblizz wirken direkt auf die Pflanzreihe, ohne das Wurzel- und Blattsystem zu schädigen, und beseitigen Unkraut und reduzieren den Bedarf an chemischen Herbiziden.

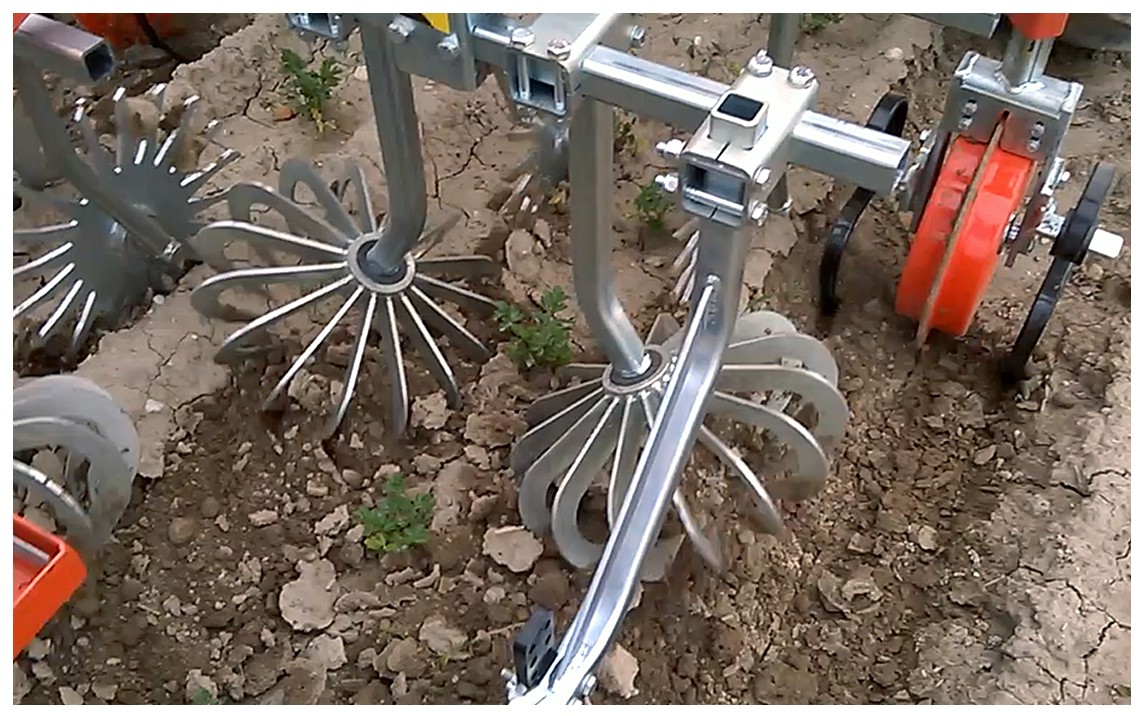

–2 entgegengesetzte Rotoren in Stahl , mit gekrümmten Messern von 3 cm Breite;

-Um 28° in Richtung der Pflanze geneigt;

-Sie dringen bis zu 4 cm in den Boden ein, rotieren die Bodenkruste zur Mitte hin, brechen sie auf und die Messer schieben die Keimung des Unkrauts oder das Unkraut selbst nach außen;

–Wir können 7 Tage nach dem Verpflanzen und 10 Tage nach der Aussaat arbeiten.

Maße Rotoblizz
DURCHMESSER	30 cm	35 cm	40 cm
REIHENABSTAND	40-45 cm	50-60 cm	> 60 cm
NUTZARBEITSOBERFLÄCHE AB PFLANZE	12 cm	14 cm	16 cm
ABSTAND VON DER PFLANZE	2 cm von der Pflanz

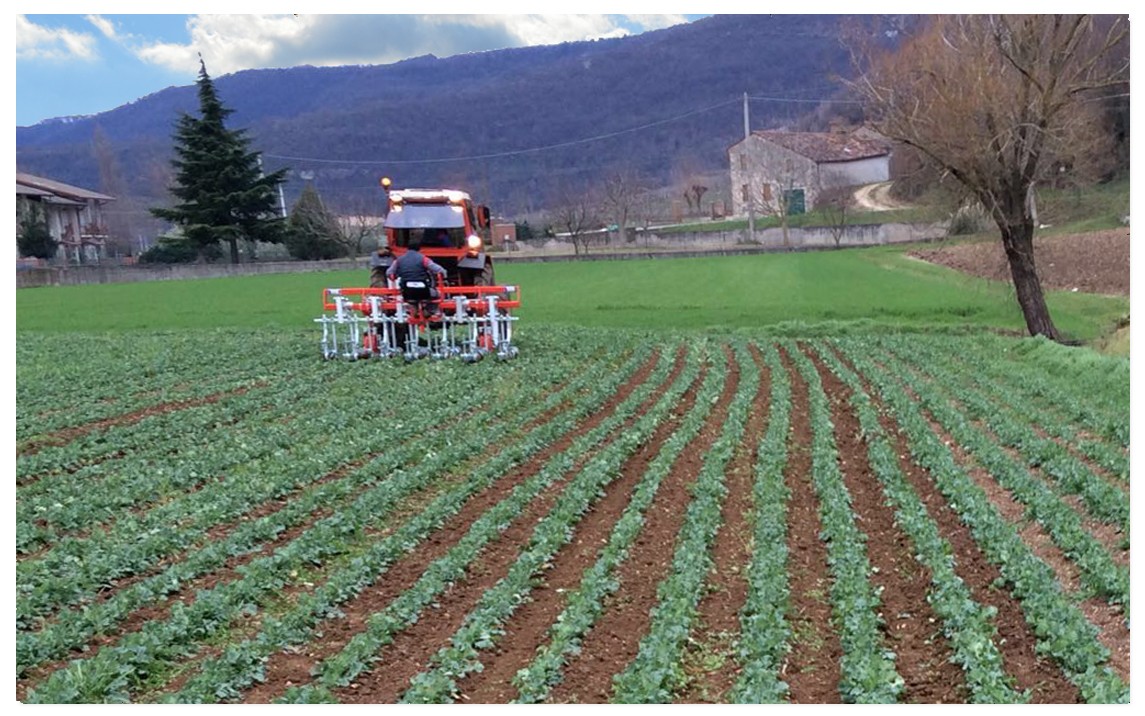

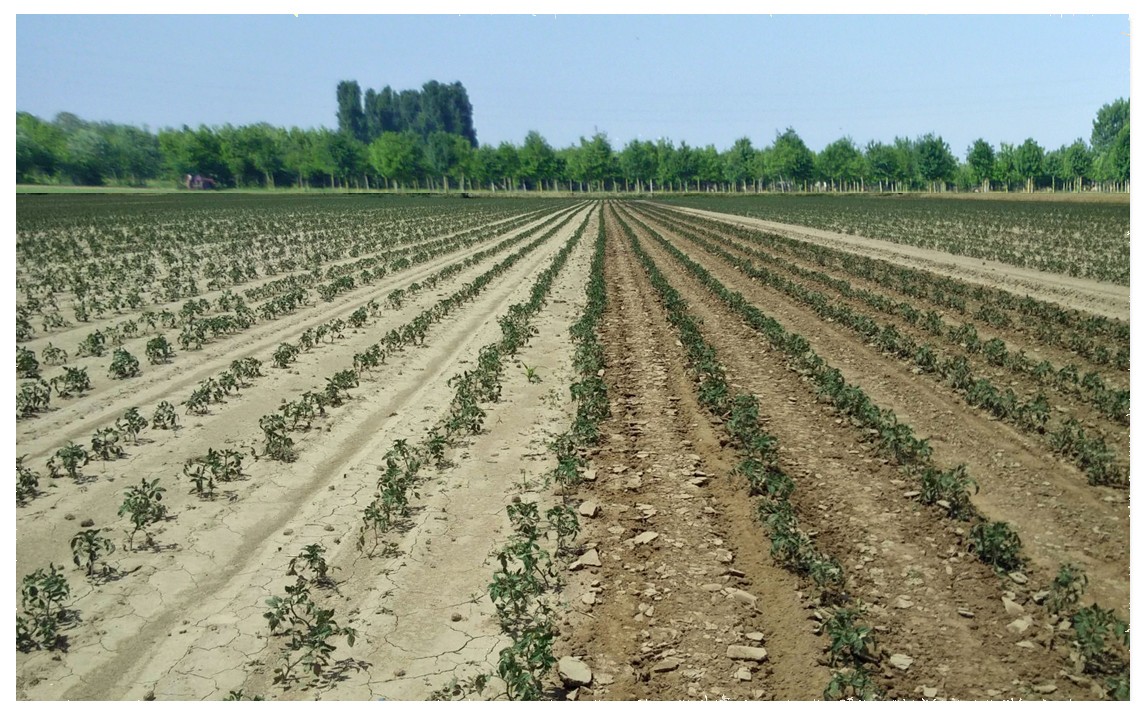

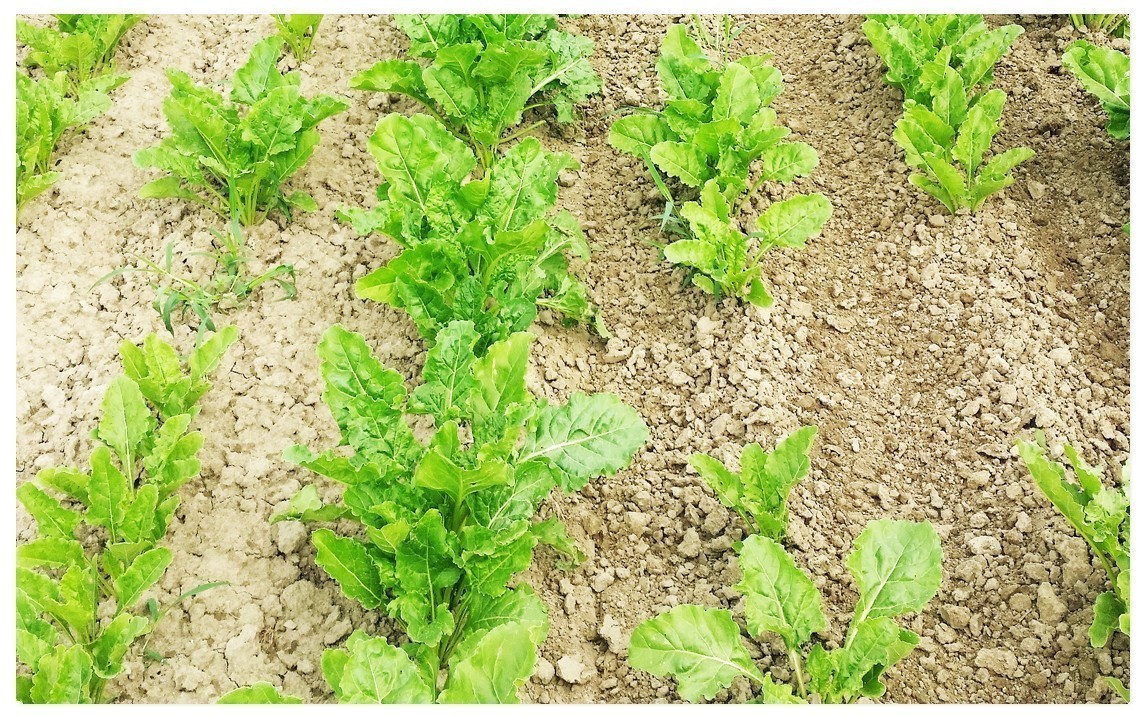

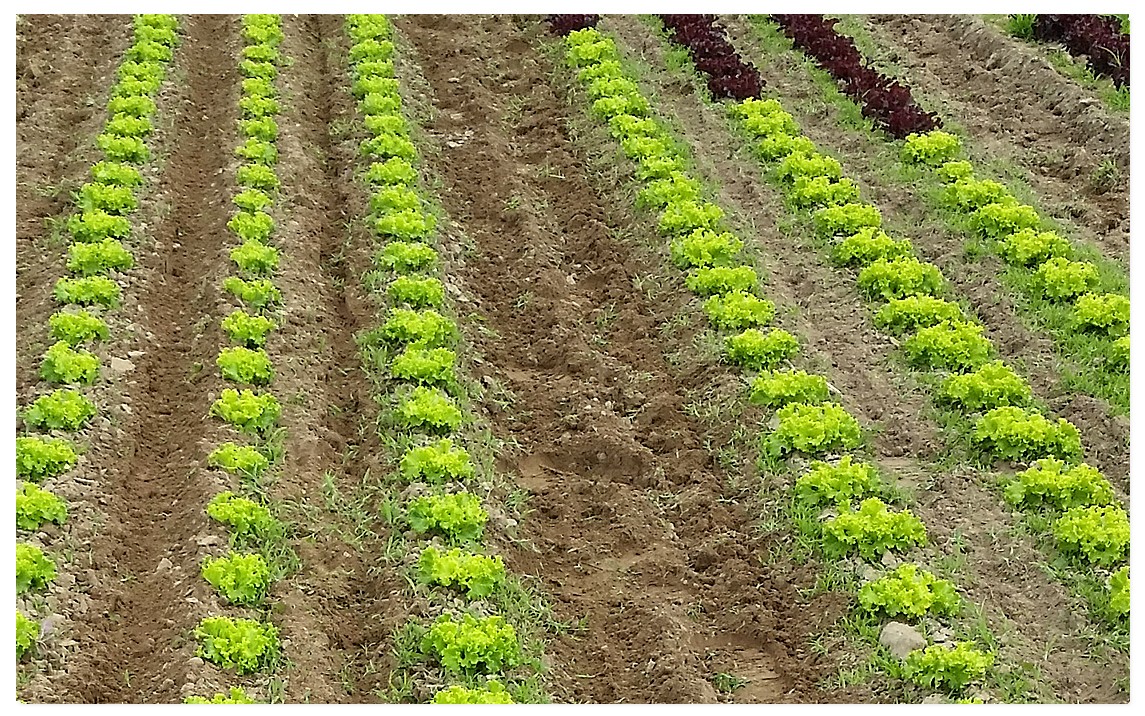

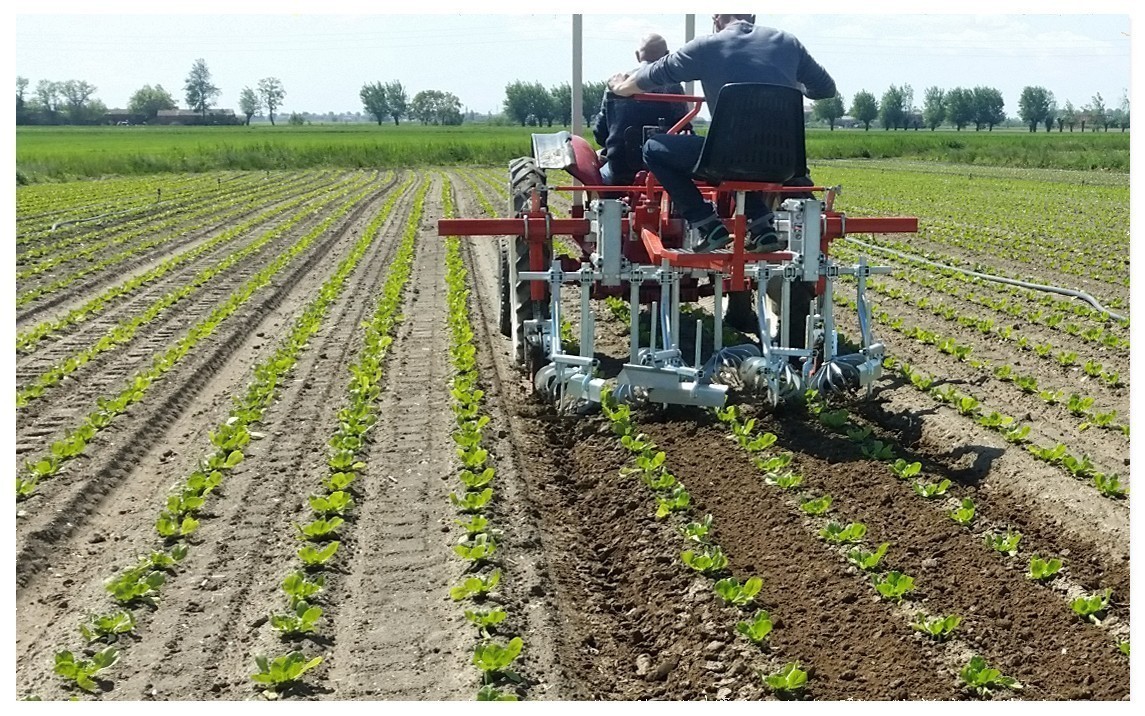

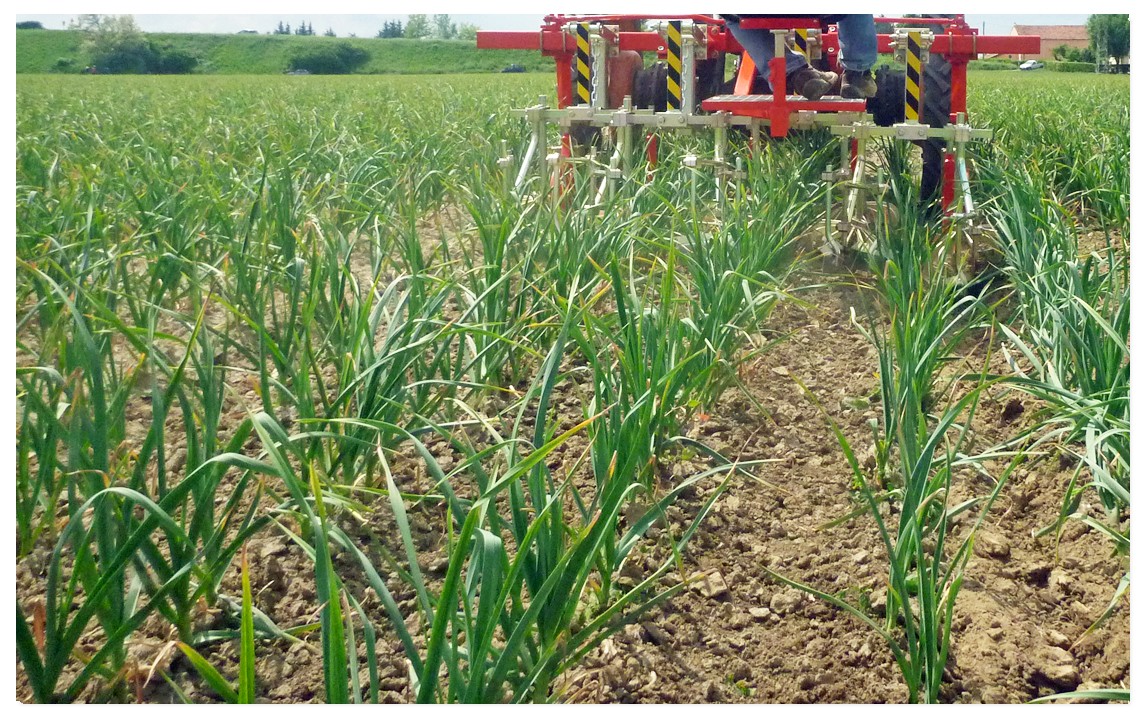

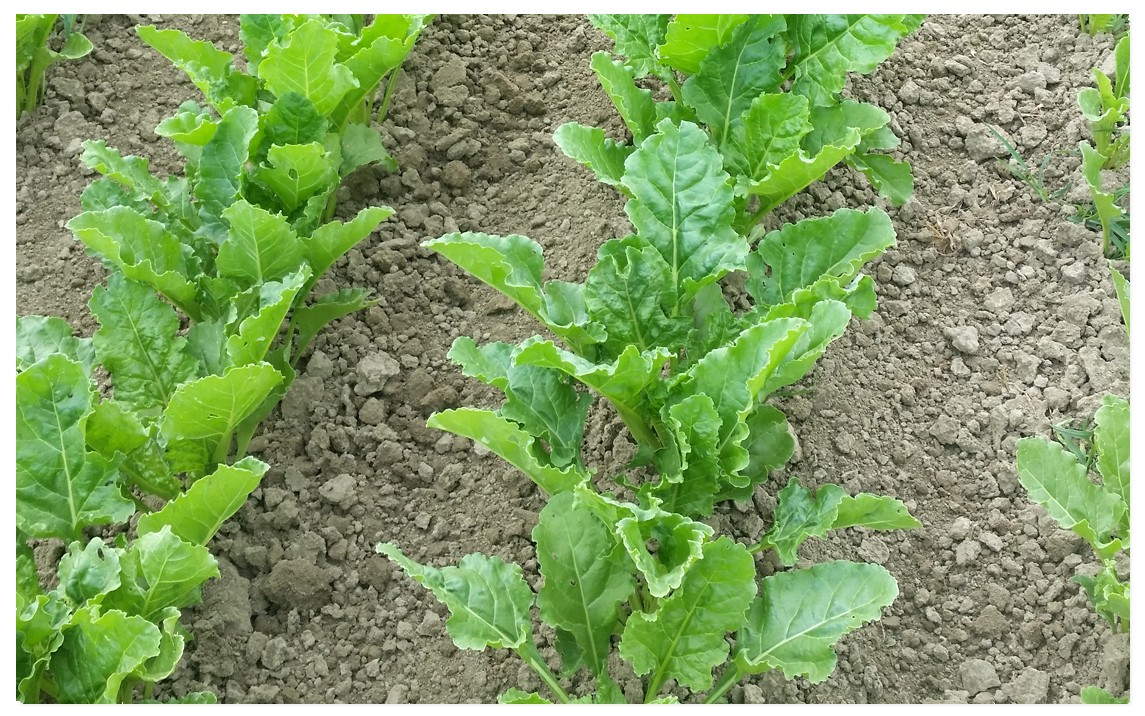

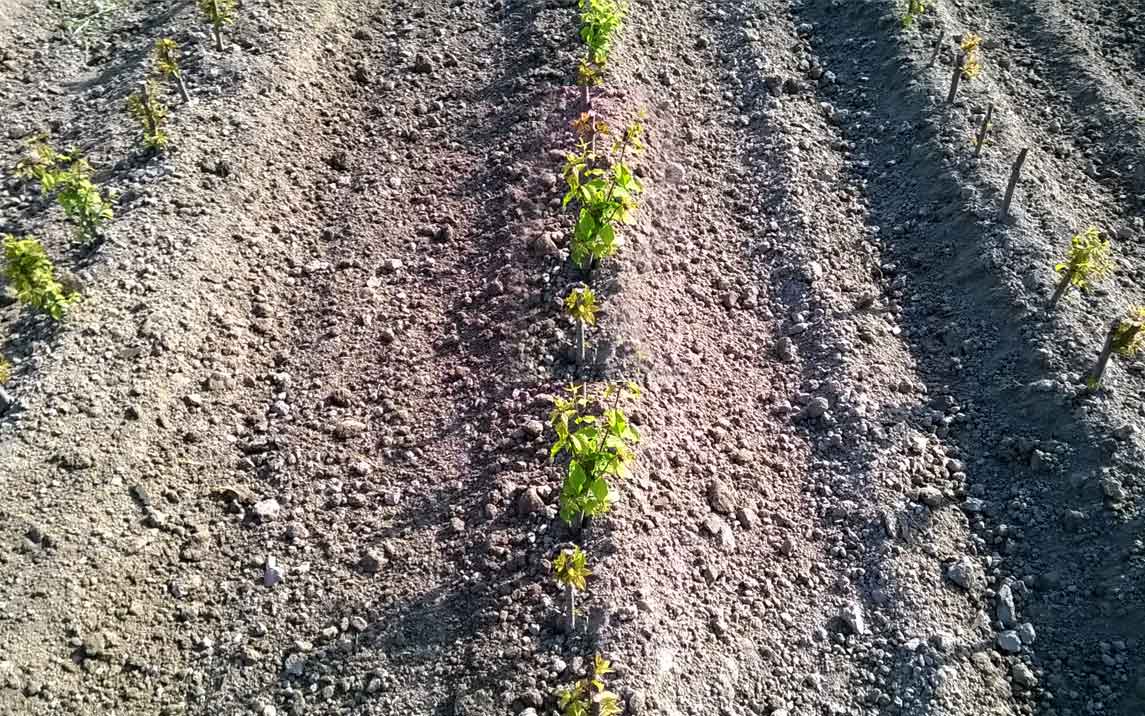

Unkrautjätgerät zwischen den Reihen, geeignet für umgepflanzte und/oder in Reihe gesäte Kulturen aus biologischem Anbau und/oder in Umstellung, wie zum Beispiel: Mais, Sojabohnen, Industrietomaten, Kartoffeln, Raps, Zuckerrüben, Salate, Radicchio, Kohl, Baumwolle, Brokkoli, Blumenkohl, Knoblauch, Lauch, Bohnen, Erdnüsse, Kichererbsen, Linsen, Saubohnen und Erbsen, Kürbisse, Baumschulunterlagen, Fenchel, Erdbeeren, Tabak und Heilkräuter.

Reihe Hackmaschine

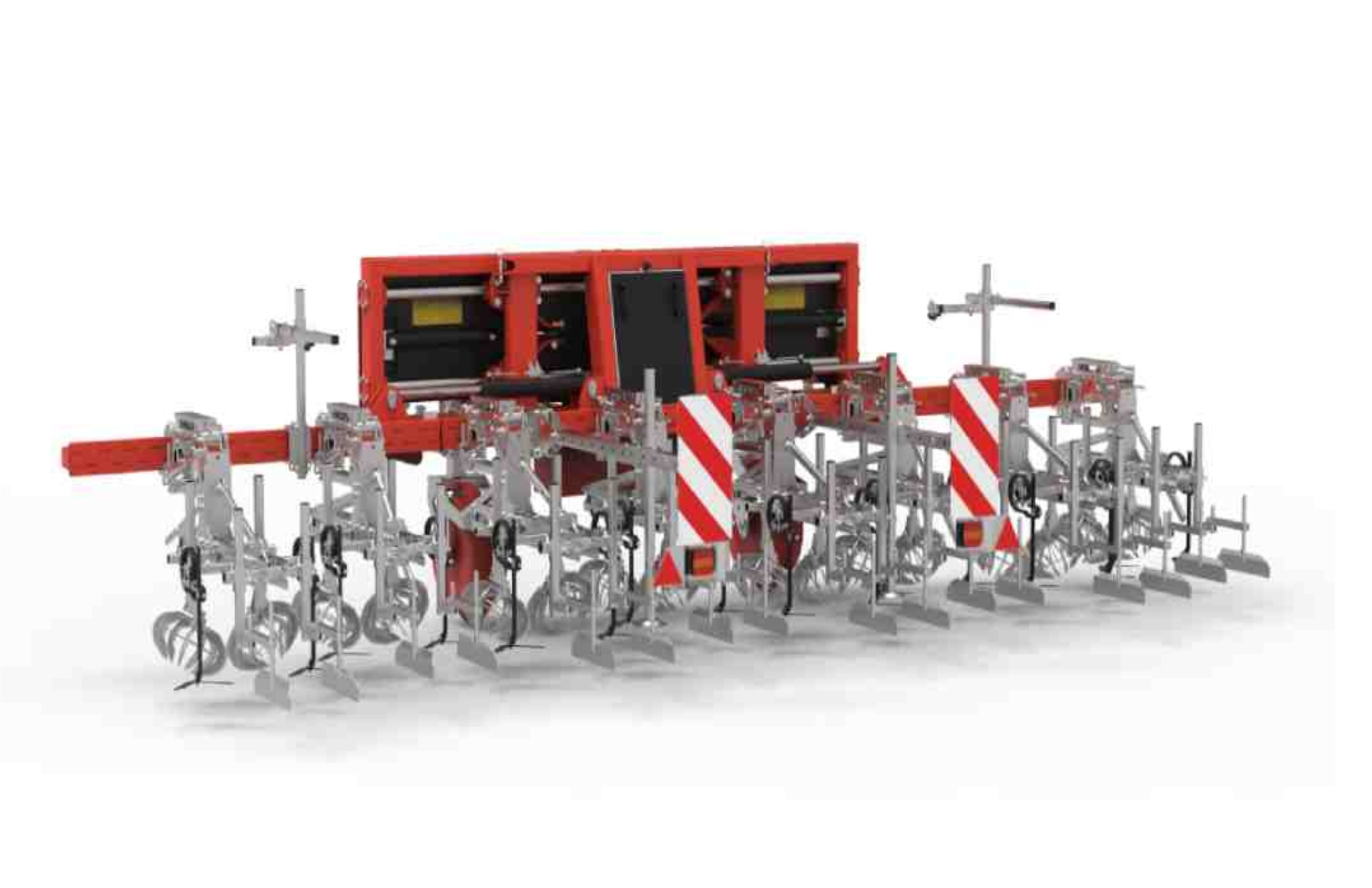

Maschinenkonfiguration:

Maschinenkonfiguration

1. Fester Rahmen

Einschließlich des Dreipunkt-Anschlusses bietet sie sich für verschiedene Lösungen an.

2. Mobiler Rahmen mit hydraulischem Seitenschieber

Verfügt über einen Dreipunkt-Anschluss und ist mit zwei gegenläufigen Hydraulikkolben ausgestattet, die den Rahmen nach rechts oder links bewegen und sich dabei präzise auf die Zwischenreihen ausrichten.

3. Klappbarer Rahmen

Einschließlich Dreipunkt-Anschluss, bei geschlossenem Rahmen, ermöglicht das Fahren auf der Straße.

Geschlossener Rahmen auf der Straße L in cm: 240-3.00

mit Nummernschildhalter-Satz und spezielle Scheinwerfer

4. Mobiler Rahmen mit hydraulischem Seitenschieber für doppelte Reihe

Rahmenbreite in cm:

240 – 255 – 300 – 450- 520 – 600

Fester Rahmen, mit Rädern von Höhe / fest ohne Führung.

Höhenverstellbare Stützräder

Anwendbar auf verschiedenen Rahmen, behält die Ausrichtung der Maschine bei.

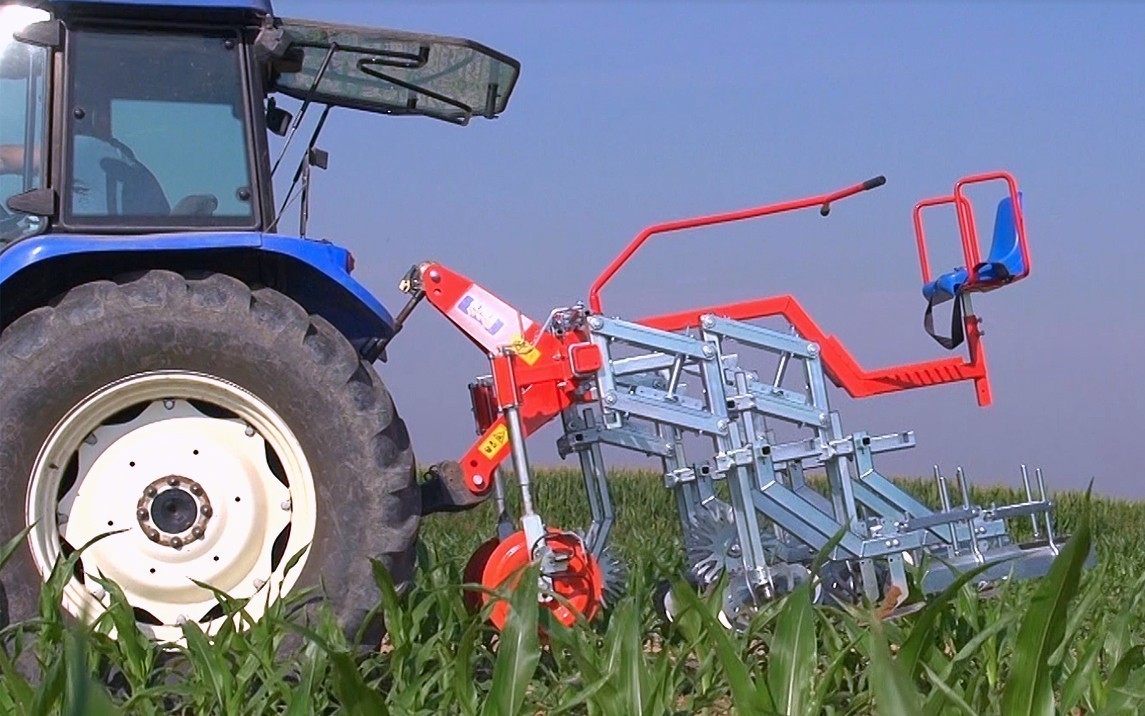

Fester Rahmen, Manuelle Führung mit Lenkrad

Schwenkbare Richtungsräder

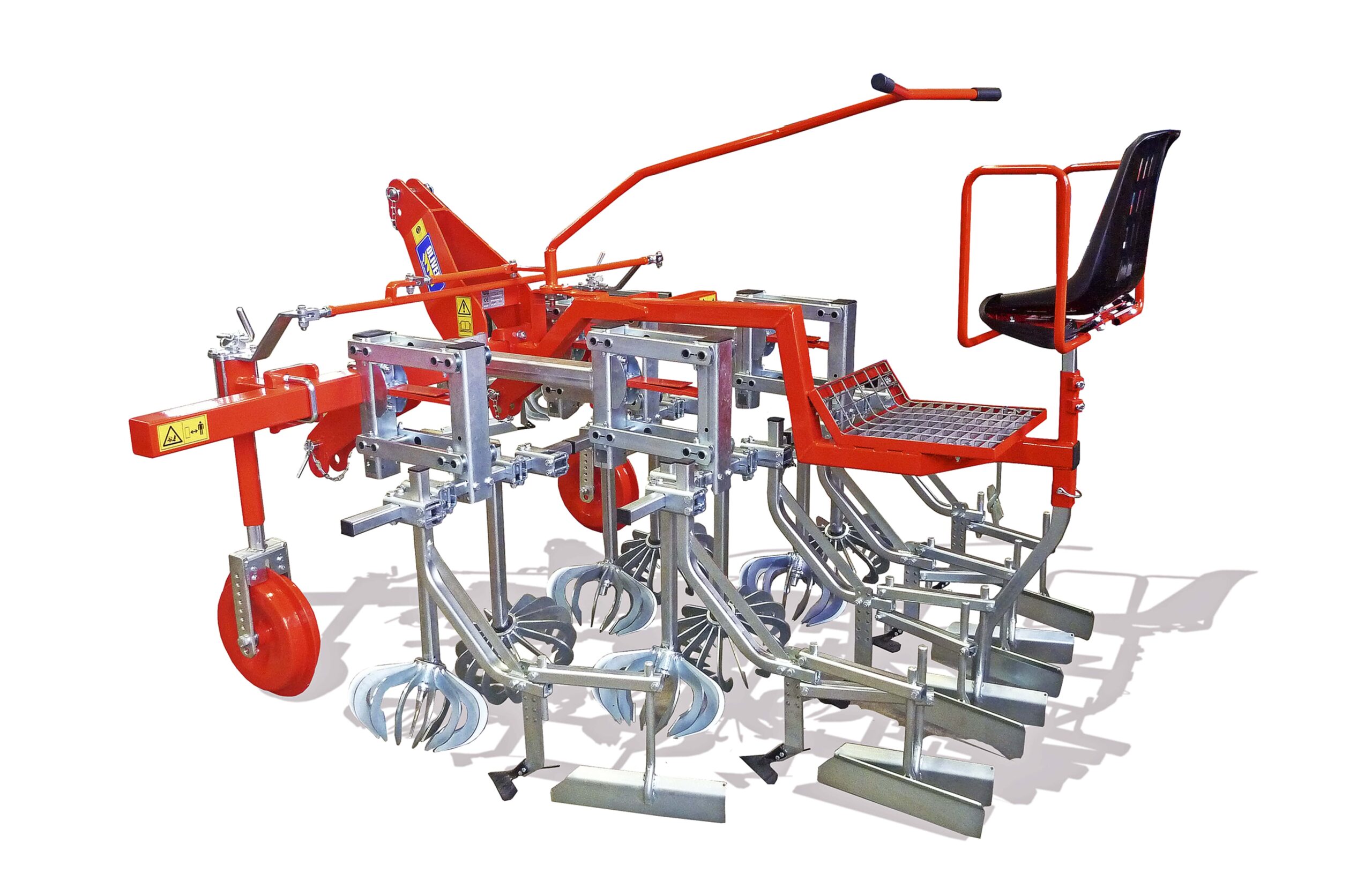

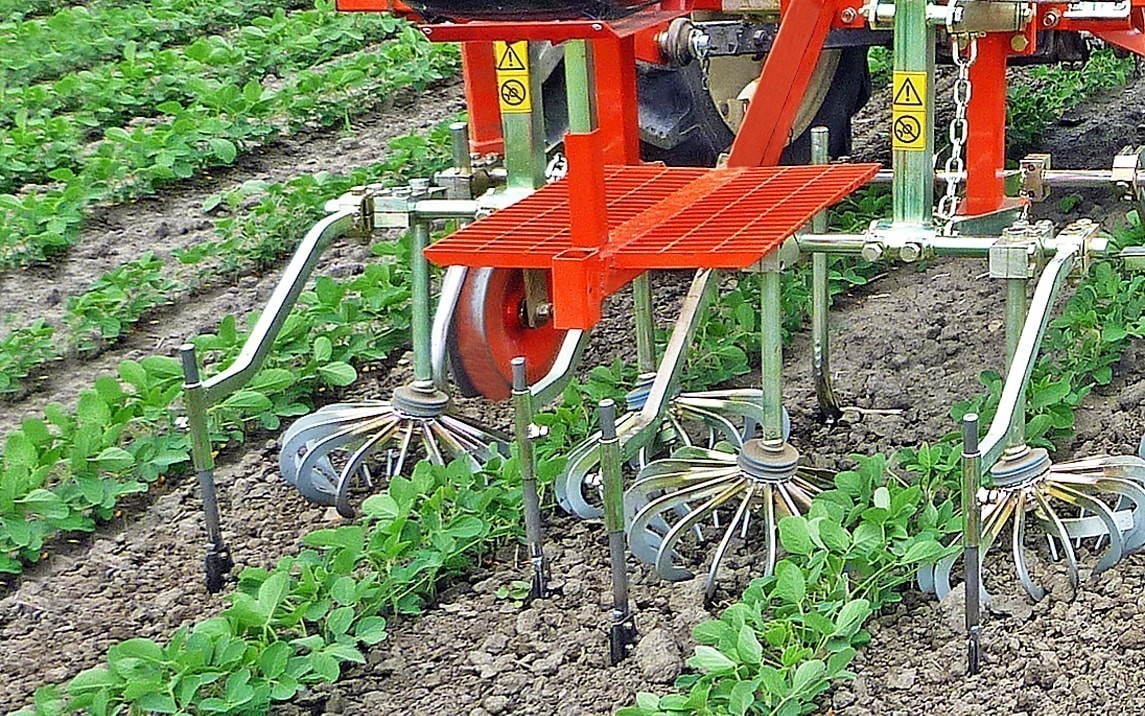

Manuelle Führung mit Sitz für den Bediener, mit gelenkten Rädern, Lenkstange u
Die Steuerung erfolgt mechanisch über eine Lenkstange, der auf die Vorderräder der Maschine wirkt.

Anwendbar auf einem festen Rahmen, hält die Ausrichtung der Maschine aufrecht und wirkt auf den speziellen Lenker, der vom Bediener geführt wird.

Es können Kammräder verschiedener Größen montiert werden.

Fester Rahmen, Hydraulische Führung mit Lenkrad

Fester Rahmen mit gelenkten Rädern, elektro-ölhydraulische Steuerung mit Joystick und Sitz für den Bediener.
Die Steuerung erfolgt über einen Joystick, der auf die Vorderräder der Maschine wirkt. Zur Steuerung ist ein Bediener hinten erforderlich. Geeignet für schwerere Maschinen. Klappbare Flügel/Seitenteile für den Straßentransport sind erhältlich.

Mobiler Rahmen mit hydraulischem Seitenschieber feste Räder, Joystick-Steuerung

Der Rahmen besteht aus zwei Teilen: einem fest mit dem Traktor verbundenen Teil und einem zweiten, der von
Hydraulikzylindern betätigt wird.
Die Steuerung über einen Joystick (der abnehmbar sein kann) bewirkt die Bewegung der Elemente am Verschieberahmen.
Geeignet für schwerere Maschinen. Der Bediener ist erforderlich, falls keine automatische Kamera vorhanden ist.

Hydraulisch verschiebbarer Rahmen, feste Räder, automatische Steuerung mit TILLETT & HAGUE (T&H)
Kamera, ohne Bediener hinten.
Klappbare Flügel/Seitenteile für den Straßentransport sind erhältlich

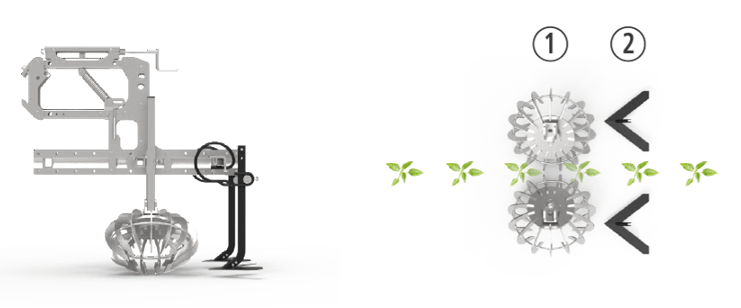

ROTOSARK ELEMENT STANDARD

Rotoblizz-Rotoren

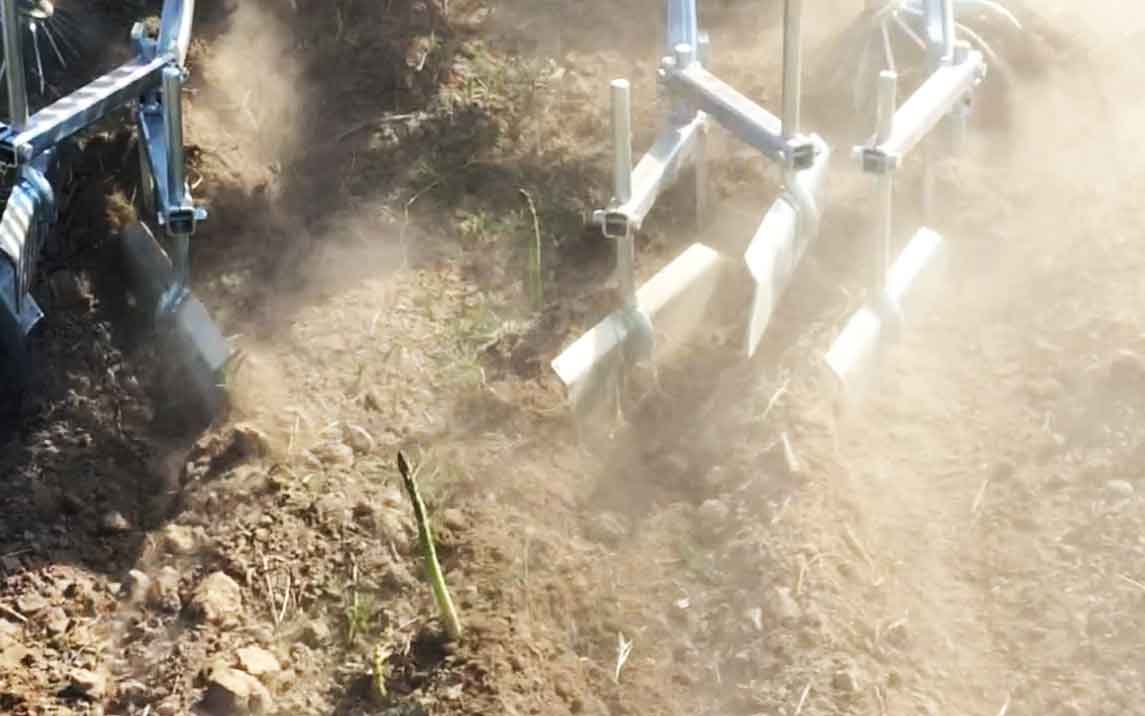

Set zum Eggen zwischen den Reihen: arbeitet an den unbedeckten Stellen des Bodens, die der Rotoblizz nicht erreicht.

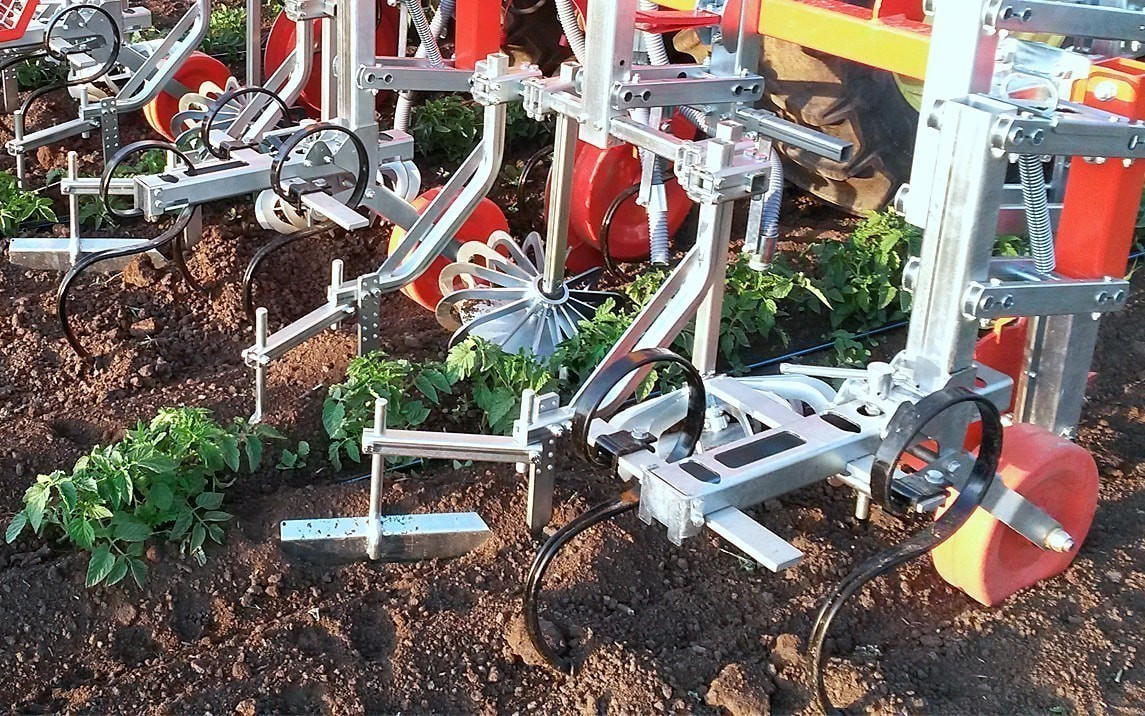

ELEMENT ROTOSARK STANDARD mit zubehör

Hacken, vorne seitlich: zum Aufbrechen des Bodens und Ausräumen von Steinen. Für schwere Böden geeignet.
Rotoblizz-Rotoren
Set zum Eggen zwischen den Reihen: arbeitet an den unbedeckten Stellen des Bodens, die der Rotoblizz nicht erreicht.

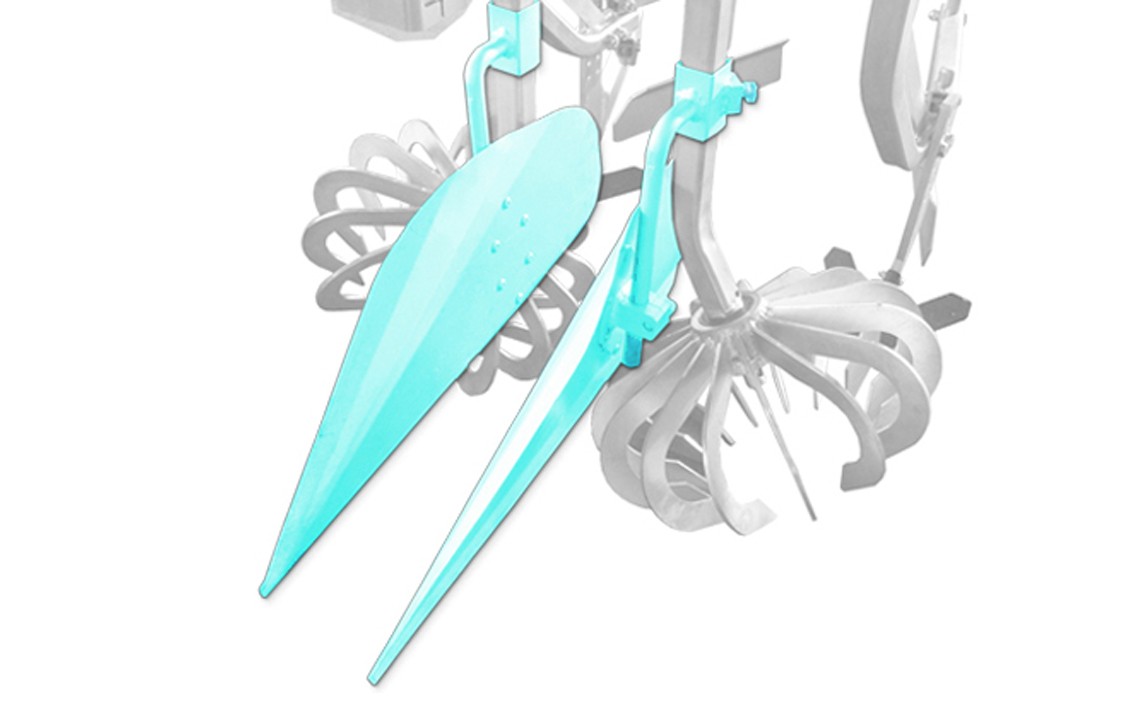

Zwei Häufler: zum Wiederauffüllen des Bodens

Rotoclean-Scheiben

Die ROTOCLEAN-Scheiben sind so konzipiert, dass sie den Boden bis zu einer Tiefe von ca. 2 cm seitlich des Beetes lockern und bearbeiten und ihn nach unten umdrehen, so dass eventuell vorhandene Unkräuter fallengelassen werden und deren Keimung verhindert wird. Durch besondere Form der sternförmig geschnittenen Scheibe mit 20 radialen Spitzen, die mit dem Boden in Berührung kommt, bewegt sich die Scheibe in Vorschubrichtung. Dank der Krümmung
(konkav nach rechts oder links, je nach Position am Damm) mit einem Winkel von 20° dreht die Scheibe seitlich wachsendes Unkraut oder dessen Keime um, wodurch der Boden wieder herunterfällt und das Unkraut austrocknet.

Die Rotodisk-Scheiben

Die Rotodisk-Scheiben sind so konzipiert, dass sie den Boden bewegen und zur Oberseite des Dammes hin drehen. Durch die spezielle Sternform mit 15 gebogenen Spitzen, die mit dem Boden in Berührung kommen, erfolgt eine Bewegung, die der Vorschubrichtung folgt. Dank der Krümmung (konkav nach rechts oder links, je nach Position) mit einem Winkel von 15° wird der Boden angehoben, wie es eine einfache gekrümmt Scheibe tun würde. Der Unterschied liegt darin, dass der Boden nicht festgehalten und somit an den Seiten verdichtet wird, sondern durch das Mischen entlang der Seite freigegeben wird, wodurch alle Unkräuter entfernt werden.d vernichten es, indem sie als Krustenbrecher wirken.

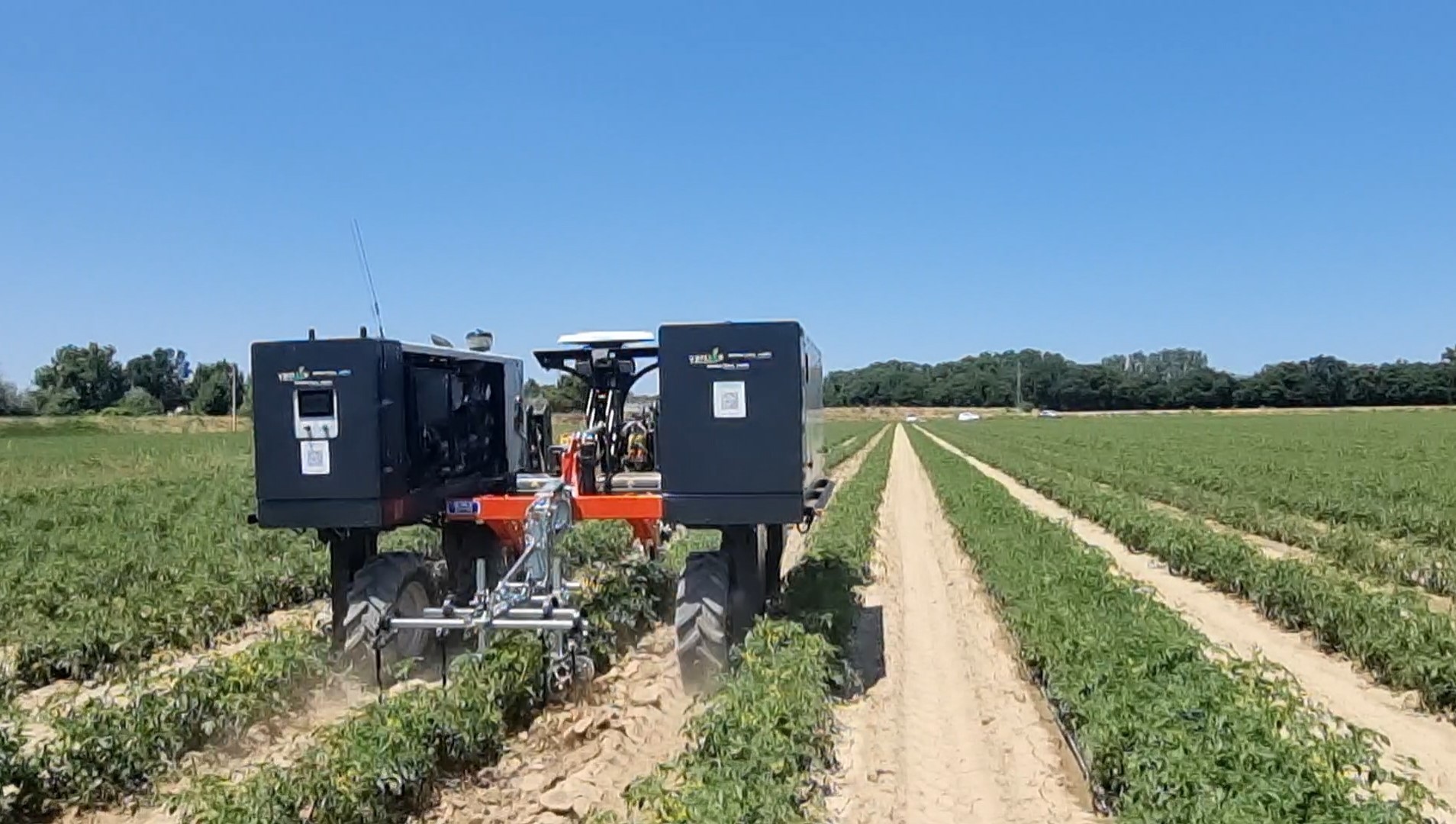

RETROFITTING AUF ROBOTTI – AGROINTELLI

Rad mit Wappen

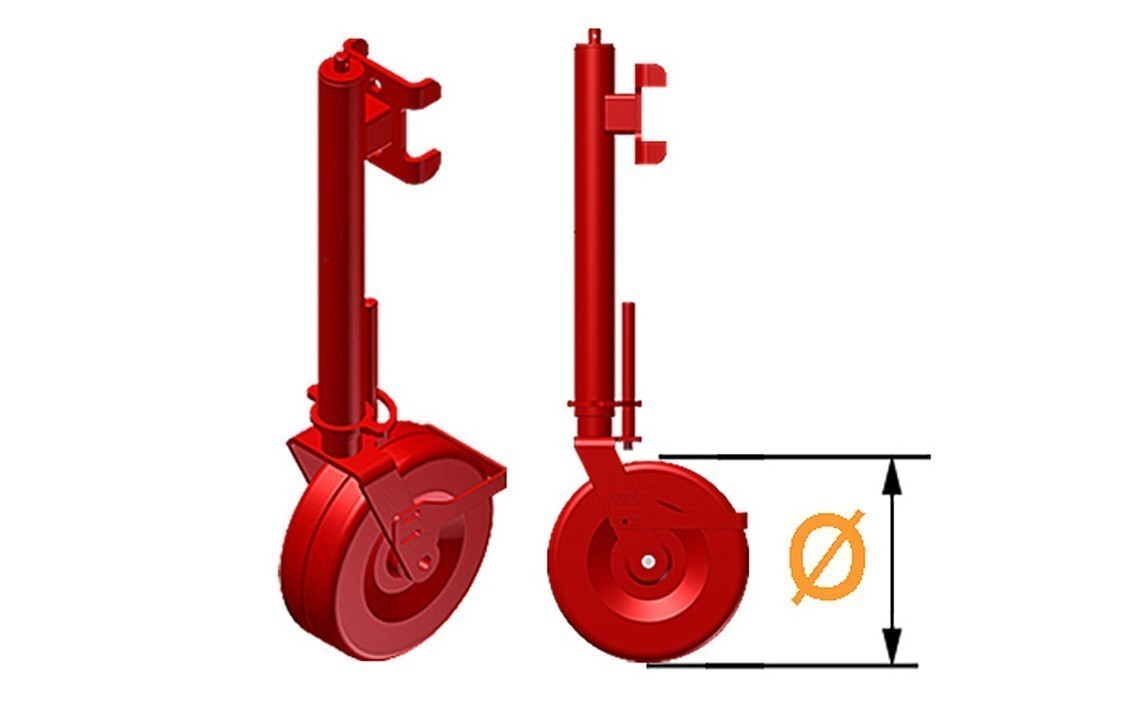

Richtungsräder – Unterstützung

Höhenverstellbar

Raddurchmesser von:

Ø320 / 400 / 500

GUMMIRAD

Ø 364 x 151 dick

Glattes Rad

Anwendbar auf einem hydraulisch verschobenen Rahmen, stabilisieren sie die Maschine mit einer präziseren Einstellung.

Seitlich verschiebbar, um die Teleskopbewegung des Rahmens zu erleichtern

Raddurchmesser von:

Ø 300 x 100 dick

Optional von der Maschine

Optionslisten

Krustenbrechender Stern

Er wird vor die Rotoblizz- und Rotovert-Rotoren positioniert und bricht die Bodenkruste auf.

Geeignet für mittel-lehmige Böden.

Schlauchanheber

Vorrichtung, die den Schlauch anhebt, bevor der Rotoblizz vorbeiläuft.

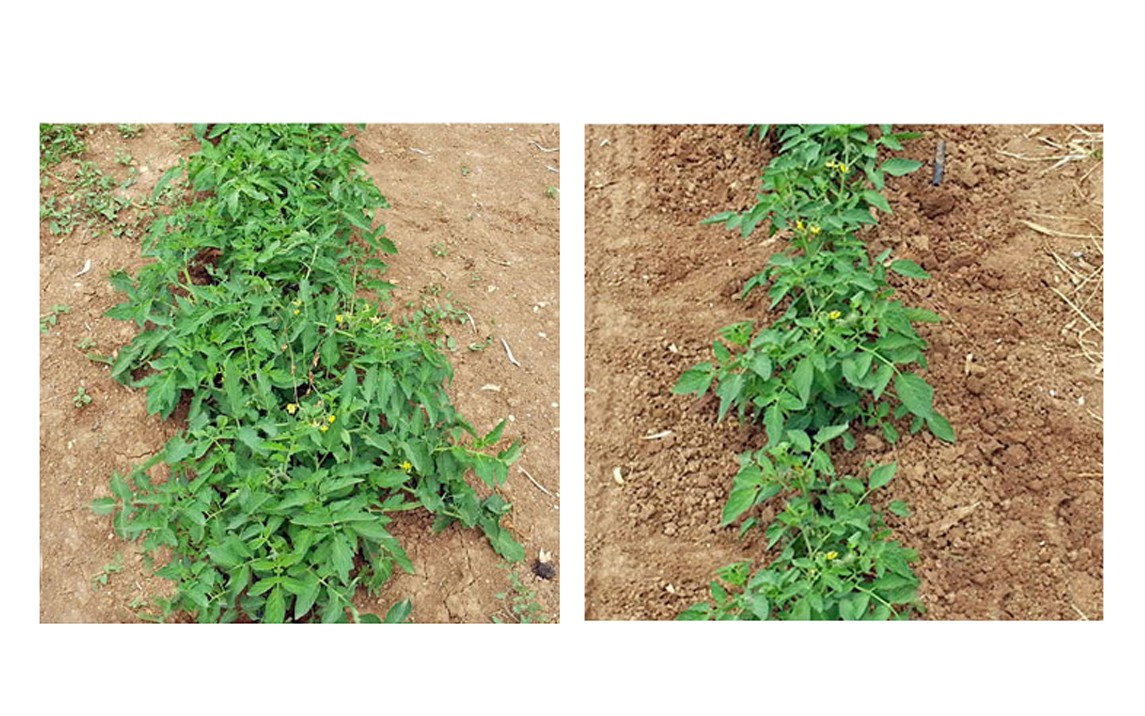

Blätterschutz für hohe Pflanzen

Zubehör zum Schutz hoher Pflanzen im fortgeschrittenen Wachstum (z.B. Tomatenpflanzen), die in der Mitte und rundum einen stark herabhängenden Blattapparat entwickelt haben.

Spurlockerer

Sie sind auf Spitzen montiert, die an den Richtungsrädern angebracht sind und heben und brechen die Spur des Traktors auf.

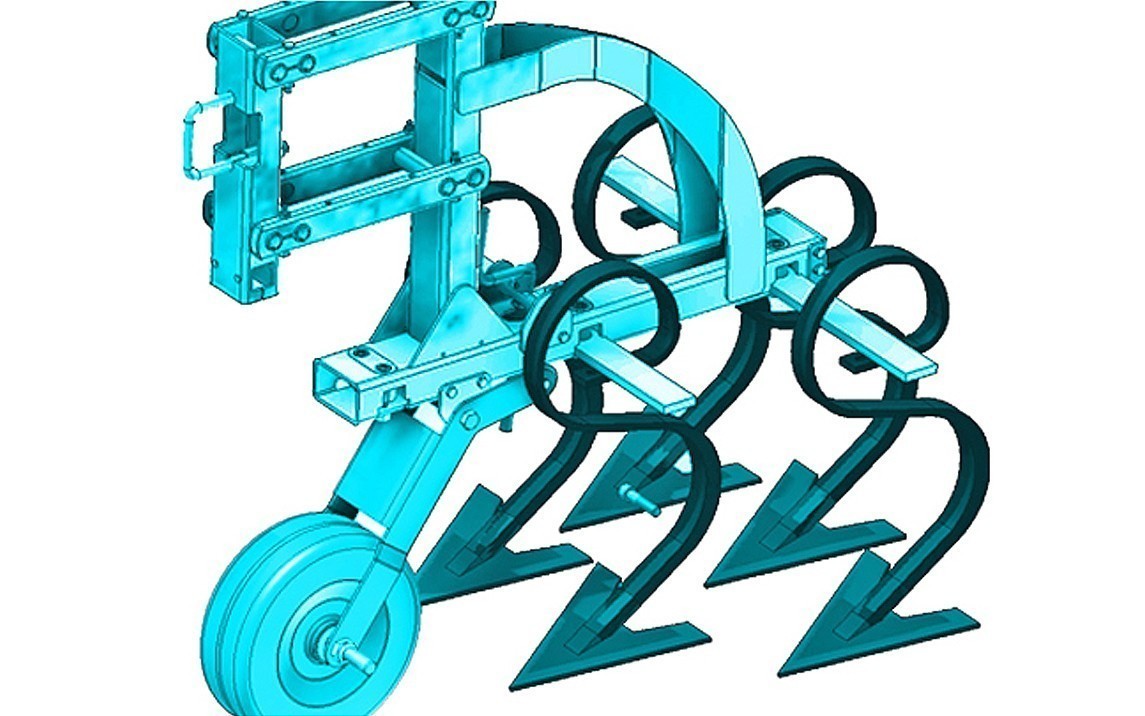

Satz zur Unkrautbekämpfung zwischen den Reihen

Bei Abständen von mehr als 60 cmzwischen den Reihen wenden wir einen zusätzlichen Satz zur Unkrautbekämpfung zwischen den Reihen an, das in unbedeckten Zonen des Bodens eingesetzt wird, die vom Rotoblizz nicht erreicht werden.

Die ROTOCLEAN-Scheiben mit Spurlockerer

Die ROTOCLEAN-Scheiben mit

sie sind so konzipiert, dass sie den Boden bis zu einer Tiefe von ca. 2 cm seitlich des Beetes
lockern und bearbeiten und ihn nach unten umdrehen, so dass eventuell vorhandene Unkräuter fallengelassen werden und deren Keimung verhindert wird. Durch besondere Form der sternförmig geschnittenen Scheibe mit 20 radialen Spitzen, die mit dem Boden in Berührung kommt, bewegt sich die Scheibe in Vorschubrichtung. Dank der Krümmung (konkav nach rechts oder links, je nach Position am Damm) mit einem Winkel von 20° dreht die Scheibe seitlich wachsendes Unkraut oder dessen Keime um, wodurch der Boden wieder herunterfällt und das Unkraut austrocknet.

Parallelogramm mit variabler Last mit Häuflerscheiben.

Darüber können wir einige Spurlockerer und Füllscheiben montieren, die dazu dienen, wo vorhanden, der Grat des Beetes, sowohl einzeln als auch doppeln , wiederherzustellen.

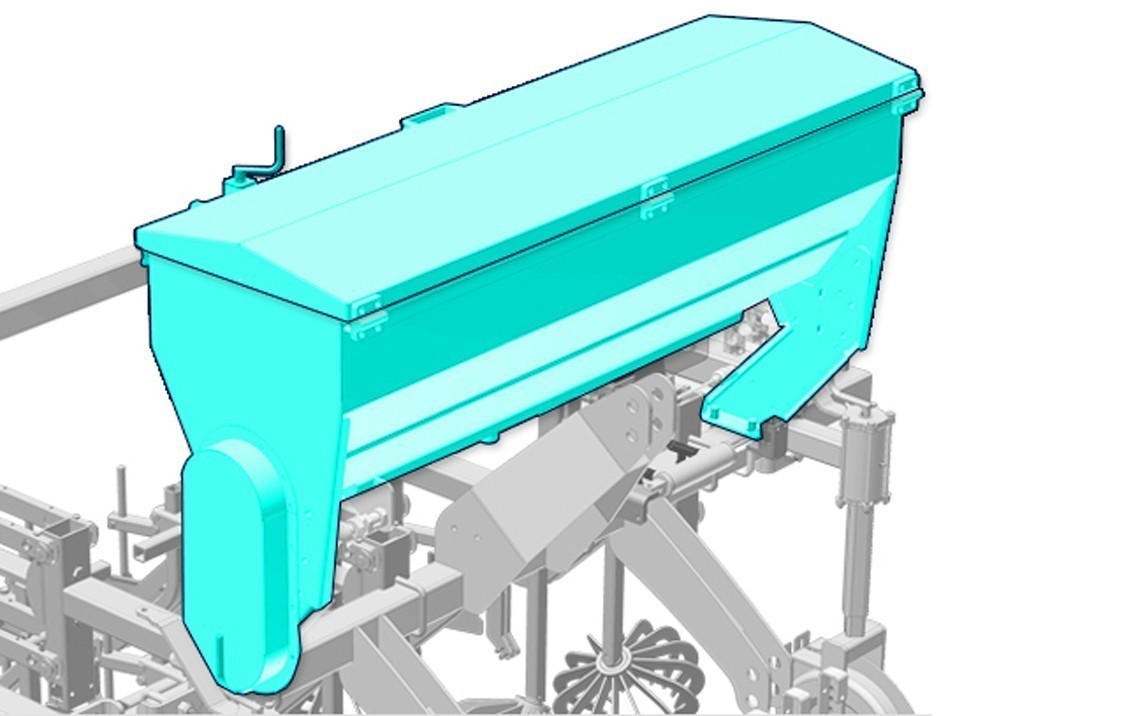

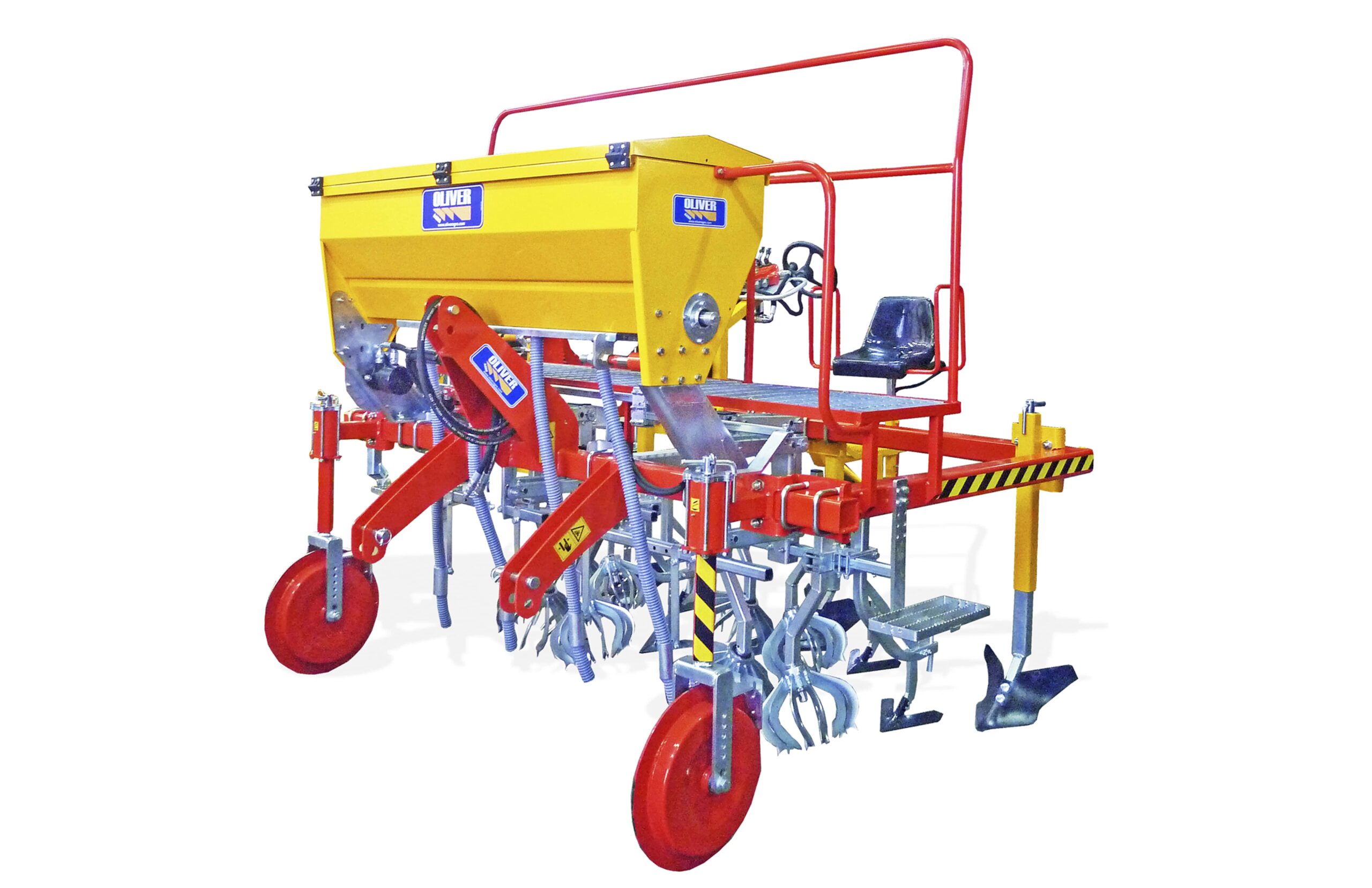

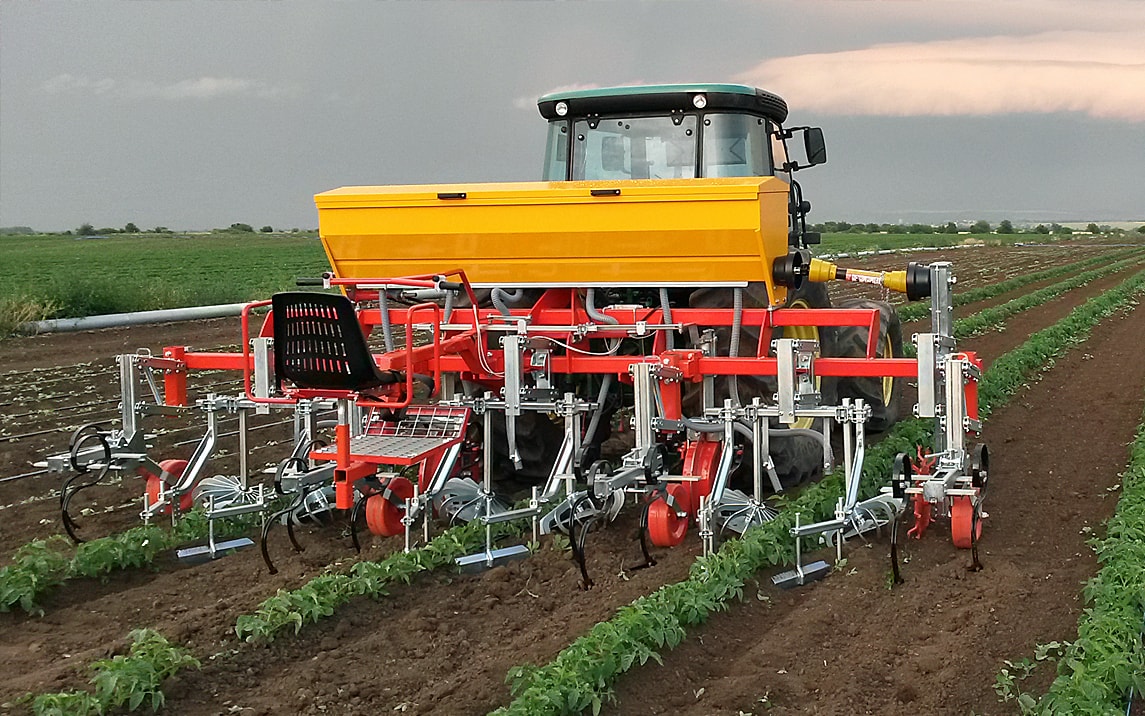

Reihendüngerstreuer

1-2 Auslässe pro Reihe

in Stahl oder Plastik

1.00 mt

1.50 mt

2.00 mt

2.50 mt

System, das es ermöglicht, den Dünger während der Hack- und Unkrautbekämpfungsarbeiten zu verabreichen.

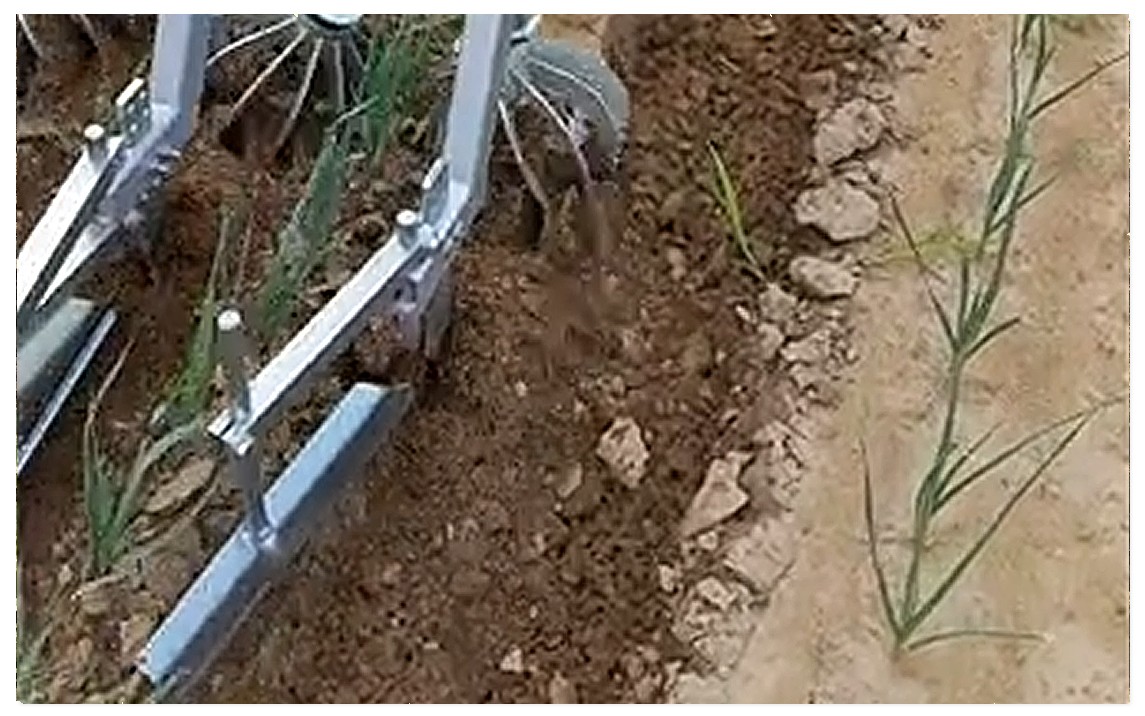

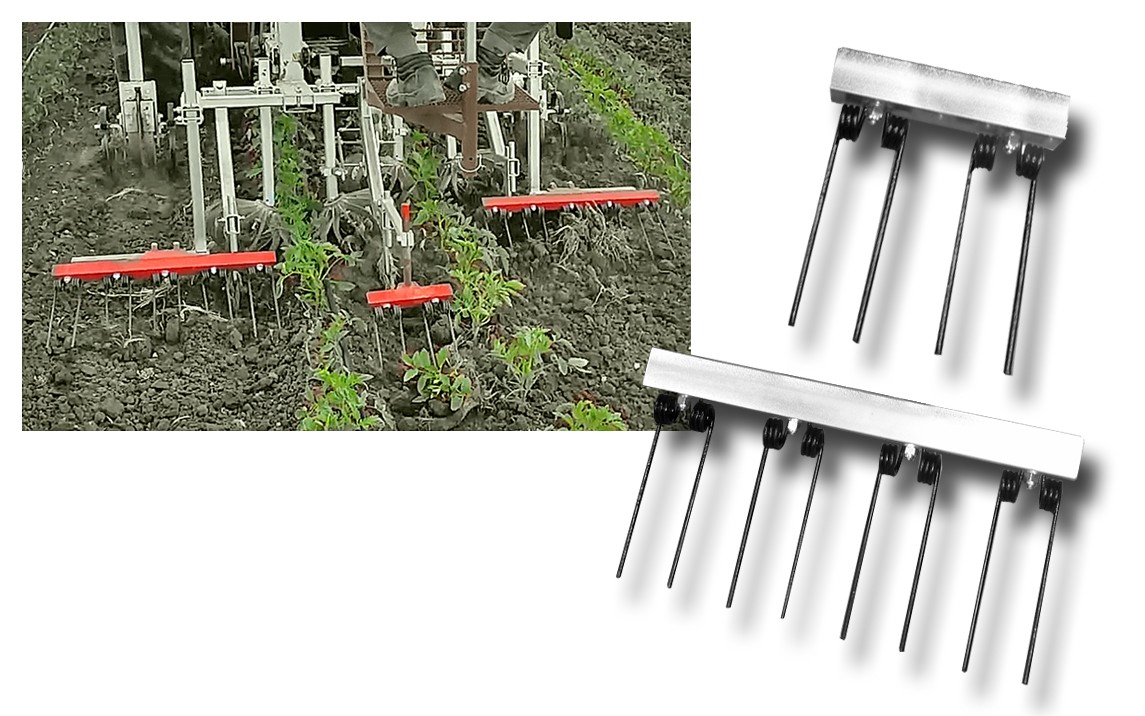

Rechen

Sie ebnen den Boden nach der Bodenbearbeitung ein.

Als Alternative zu Verdichtungswalzen eignen sie sich für den industriellen Tomatenanbau oder Lauch

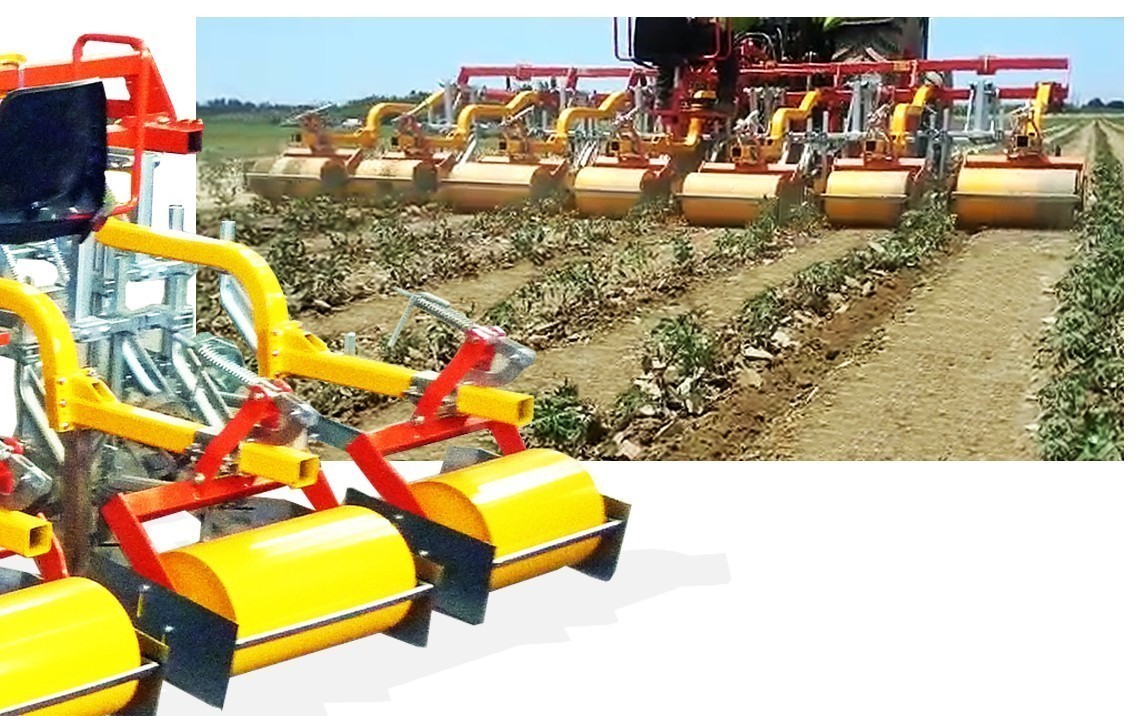

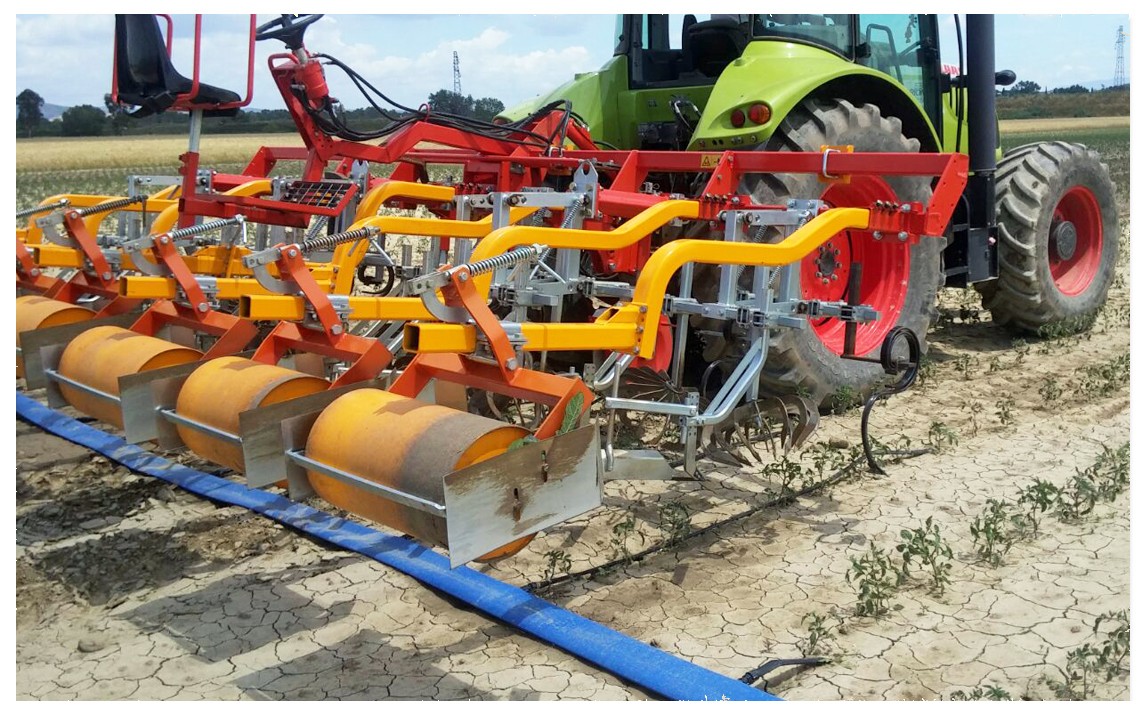

Verdichtungswalzen

An der Rückseite der Maschine angebracht, verdichten und ebnen sie den Boden zwischen den Reihen ein.

Geeignet für Industrietomaten.

HYDRAULISCHES LENKSYSTEM MIT JOYSTICK UND KAMERA + MONITOR

Eine kontrastreiche HD-Kamera, die vor 2/3 der gesäten Reihen montiert ist, projiziert Bilder auf einen 12-V-Monitor in der Kabine.

Sie dient als Hilfsmittel für die automatische RTK-Lenkung des Traktors: Der Fahrer steuert die Richtung der Maschine von der Kabine aus, indem er auf den Seitenschieber einwirkt und eventuelle Fehler in der Flugbahn präzise korrigiert.

DAS AUTOMATISCHE SYSTEM TILLETT & HAGUE FÜR AUSRICHTUNG CAMERA LENKUNG

Unser Sicht-Führungs-System Tillett & Hague analysiert die Daten von Digitalkameras, um die relevanten Eigenschaften, z. B. von Anbaureihen, einzelnen Pflanzen oder Unkraut, zu identifizieren. Es wird ein möglichst großer und zweckmäßiger Bereich berücksichtigt, um die Daten zu maximieren, auf denen die Steuerung basiert.
Das System verwendet eine Farbverhältnis von Grün/Rot, um Erntegut und Unkraut vor Hintergründen mit Erde, Steinen und sonstigem Material zu erkennen. Es besteht die Möglichkeit, mit Kulturen von unterschiedlicher Farbe zu arbeiten.
Am Display wird eine Aufnahme mit dem Objektiv angezeigt, die einem Teil der angebauten Pflanzen entspricht, der für die Analyse ausreichend ist. Am Touchscreen-Display werden Hilfslinien oder Spuren angezeigt, welche die Güte der Übereinstimmung zeigen, d. h. die genaue Anpassung der Einstellungen von Kamera und Software. Sobald Unkraut erfasst wird, wird eine Grafik eingeblendet, die den Umfang des Unkrautes anzeigt.
Die Position der Linien dient dazu, die Elemente der Jätmaschine an den identifizierten Reihen auszurichten.
