Zwischenreihenhacke Rotovert

In der Reihe Hackmaschine in engen Reihenabständen

Beschreibung

ROTOVERT, 3 IN EINER JÄTZMASCHINE: MECHANISCHE HACKMASCHINE, KRUSTENBRECHER

UNSERE ELEMENT

Die Elemente umfassen ein Parallelogramm mit Parallelen, eine mit Kurbel betätigte Feder mit variabler Last und einen Holm mit 3 Aufnahmen für verschiedene Werkzeuge und Zubehörteile, wie z. B. Hacken zum Aufbrechen der Bodenkruste oder das Colibrì-Scheibenset, ein Paar gegenüberliegende Rotoren Typ Rotovert aus Stahl mit hermetischer Lagerung, ein Paar hintere Hacken mit Schwalbenschwanzform für die Arbeit zwischen den Reihen oder Zubehörteile wie das Paar Abweiser zum Anhäufeln an der Pflanze oder das Rotodisk-Set. Die 2 gegenüberliegenden Kreisel arbeiten an der Anbaureihe, was konstanten Druck und höhere Präzision sowie größere Nähe im Vergleich zu einem Parallelogramm zwischen den Reihen gewährleistet, bei dem Höhenunterschiede den Drifteffekt verstärken können, der durch übermäßige Lenkmanöver verstärkt wird.
Der Aufbau des Parallelogramms ermöglicht eine vertikale Bewegung senkrecht zum Boden und wirkt somit direkt auf die beiden Rotoren. Die so positionierten Rotoren agieren wie eine Wasserwaage, dadurch ist ein Stützrad nicht nötig.

ROTOVERT: Unsere in der Reihe Hackmaschine – UNKRAUTSTECHER- in engen Reihenabständen

Rotovert

Rotovert wirkt direkt auf die Pflanzreihe, ohne das Wurzel- und Blattsystem zu schädigen, wodurch Unkraut vernichtet und der Bedarf an chemischen Herbiziden verringert wird.

-2 vertikale entgegengesetzte Rotoren in Stahl, mit gekrümmten Messern von 3 cm Breite;

–In Richtung der Pflanze geneigt;

-Dringen bis zu 4 cm in den Boden ein, rotieren und drücken die Bodenkruste zur Mitte hin und brechen sie auf, während die Klingen die Keimung des Unkrauts oder das Unkraut selbst nach außen bewegen;

-Wir können 7 Tage nach dem Verpflanzen und 10 Tage nach der Aussaat arbeiten

DURCHMESSER	30 cm
REIHENABSTAND	25-45 cm
NUTZARBEITSOBERFLÄCHE AB PFLANZE	4,5 -5,5 cm
ABSTAND VON DER PFLANZE	2 cm

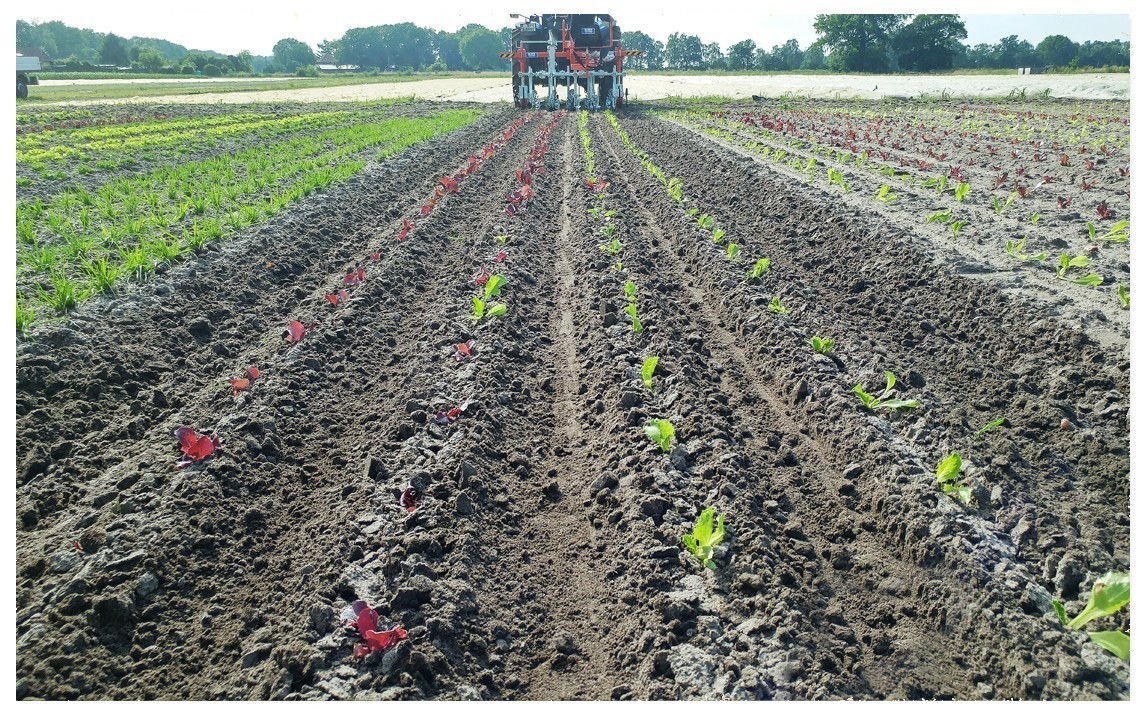

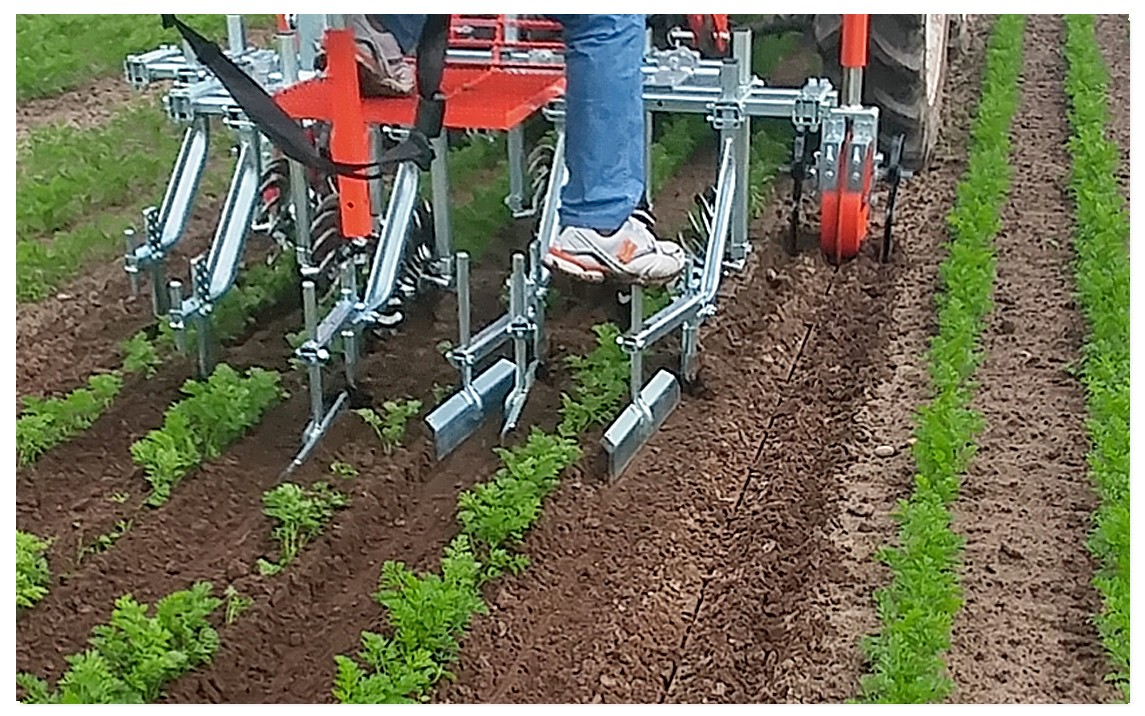

Unkrautjätgerät zwischen den Reihen ROTOVERT geeignet für umgepflanzte und/oder in Reihe gesäte Kulturen aus biologischem Anbau und/oder in Umstellung, wie zum Beispiel: Salate, Radicchio, Brokkoli, Knoblauch, Lauch, Zwiebel verpflanzte Zwiebel, Karotte, Pastinake, Blumen wie Calla und Maiglöckchen, Zierpflanzengärtnerei, aromatische Kräuter usw.

in der Reihe Hackmaschine

Maschinenkonfiguration:

Maschinenkonfiguration

1. Fester Rahmen

Einschließlich des Dreipunkt-Anschlusses bietet sie sich für verschiedene Lösungen an.

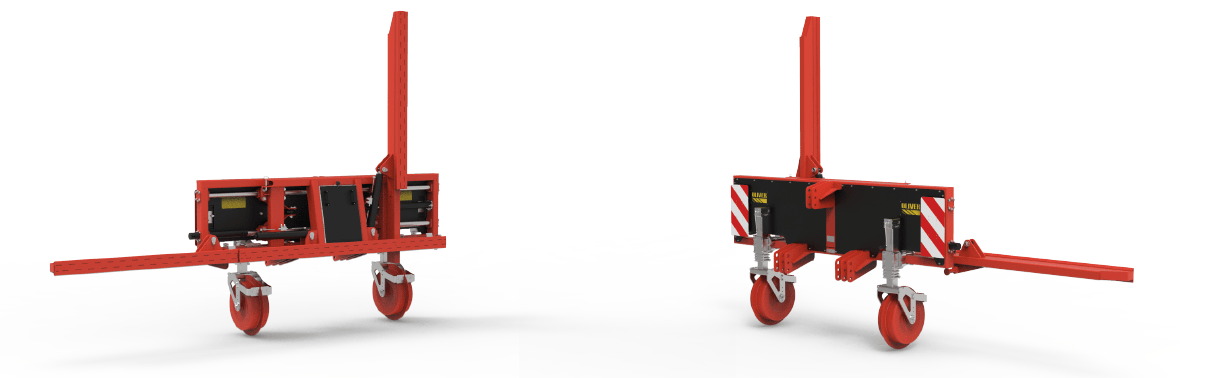

2. Mobiler Rahmen mit hydraulischem Seitenschieber

Verfügt über einen Dreipunkt-Anschluss und ist mit zwei gegenläufigen Hydraulikkolben ausgestattet, die den Rahmen nach rechts oder links bewegen und sich dabei präzise auf die Zwischenreihen ausrichten.

3. Klappbarer Rahmen

Einschließlich Dreipunkt-Anschluss, bei geschlossenem Rahmen, ermöglicht das Fahren auf der Straße.

Geschlossener Rahmen auf der Straße L in cm: 240-3.00

mit Nummernschildhalter-Satz und spezielle Scheinwerfer

4. Mobiler Rahmen mit hydraulischem Seitenschieber für doppelte Reihe

Rahmenbreite in cm:

240 – 255 – 300 – 450- 520 – 600

Fester Rahmen, mit Rädern von Höhe / fest ohne Führung.

Höhenverstellbare Stützräder

Anwendbar auf verschiedenen Rahmen, behält die Ausrichtung der Maschine bei.

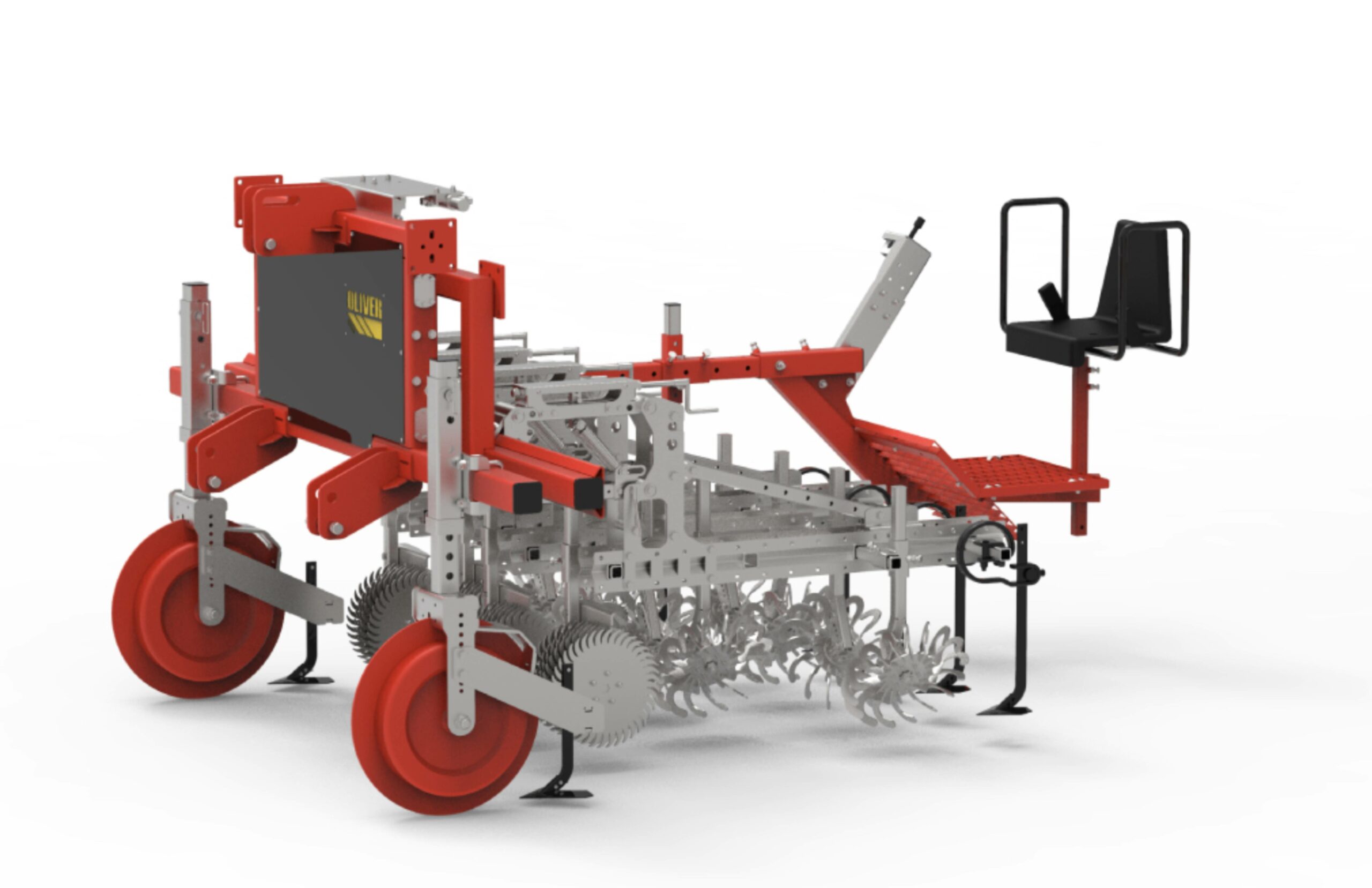

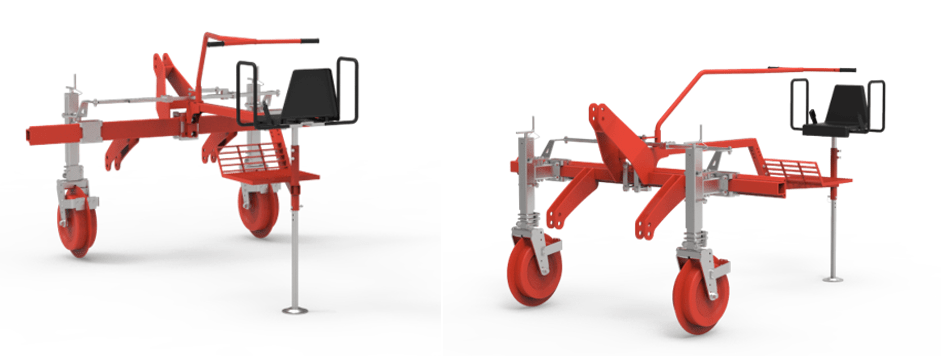

Fester Rahmen, Hydraulische Führung mit Lenkrad

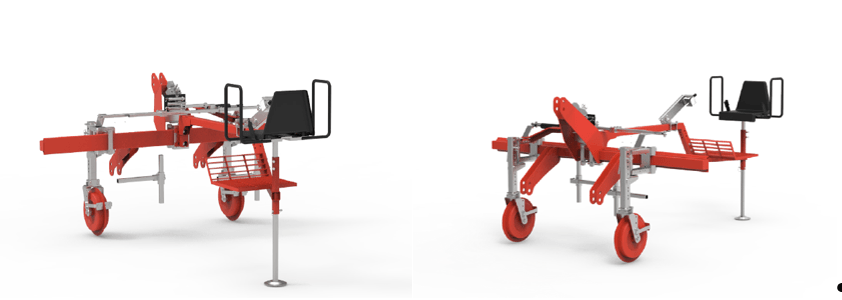

Fester Rahmen mit gelenkten Rädern, elektro-ölhydraulische Steuerung mit Joystick und Sitz für den Bediener.
Die Steuerung erfolgt über einen Joystick, der auf die Vorderräder der Maschine wirkt. Zur Steuerung ist ein Bediener hinten erforderlich. Geeignet für schwerere Maschinen. Klappbare Flügel/Seitenteile für den Straßentransport sind erhältlich.

Hydraulische Führung mit Lenkrad oder Joystick

Hydraulisch betätigte schwenkbare Richtungsräder.

Lenkrad mit HydroFührung

Anwendbar auf großen Maschinen, hält es die Ausrichtung der Maschine aufrecht, wirkt auf die hydraulische Führung, reduziert den Kraftaufwand des Bedieners.

Es können Kammräder verschiedener Größen montiert werden.

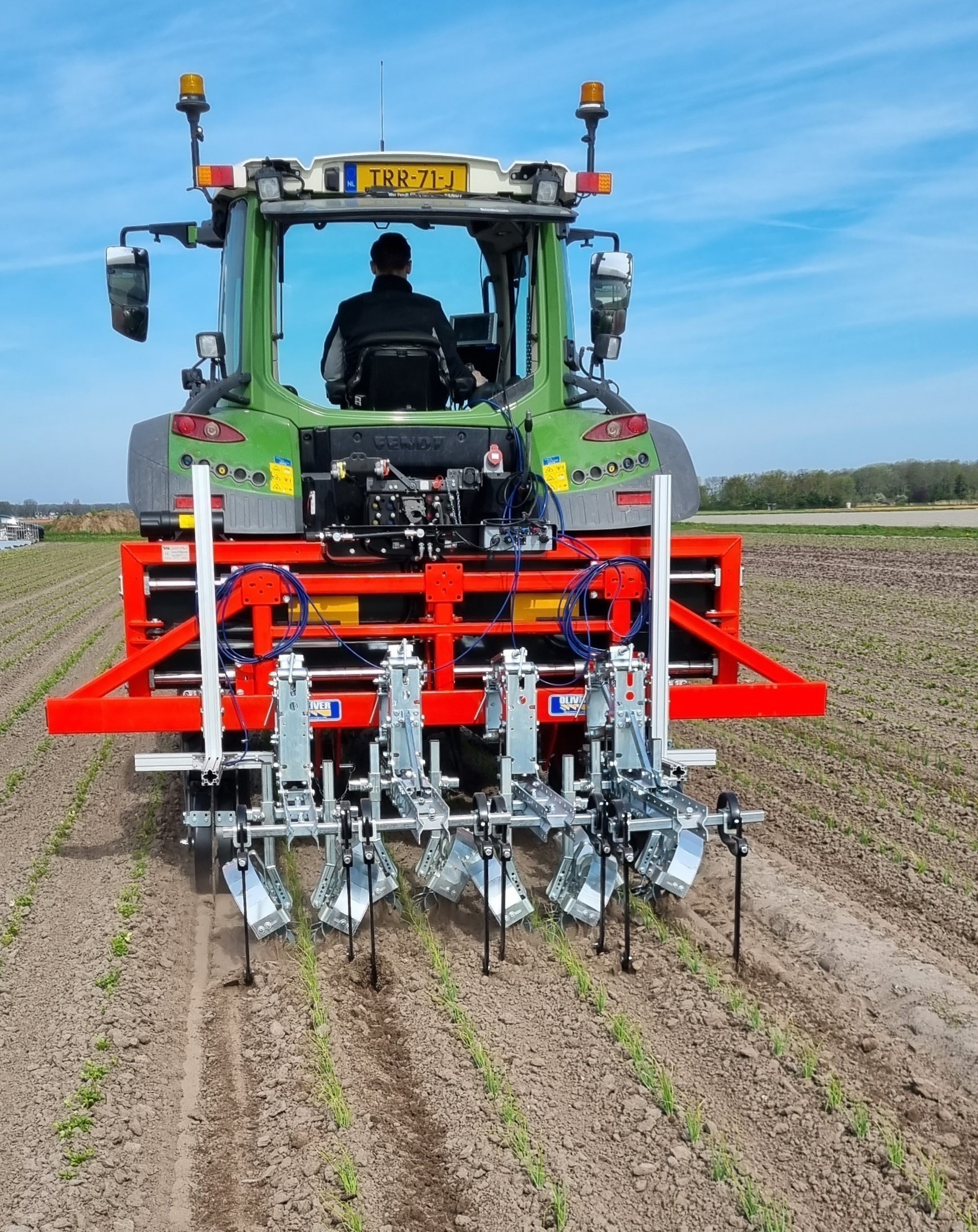

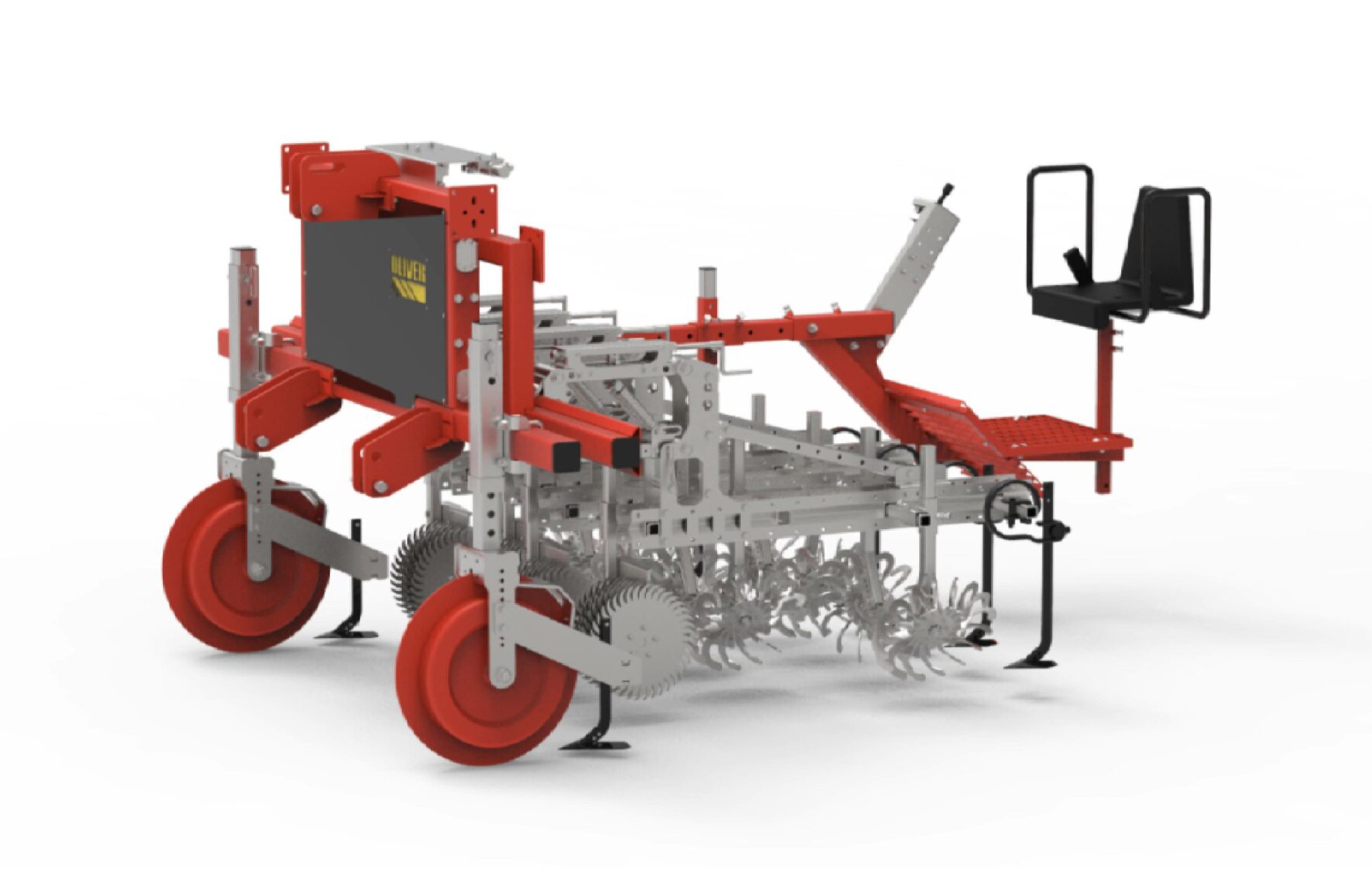

Mobiler Rahmen mit hydraulischem Seitenschieber feste Räder, Joystick-Steuerung

Der Rahmen besteht aus zwei Teilen: einem fest mit dem Traktor verbundenen Teil und einem zweiten, der von
Hydraulikzylindern betätigt wird.
Die Steuerung über einen Joystick (der abnehmbar sein kann) bewirkt die Bewegung der Elemente am Verschieberahmen.
Geeignet für schwerere Maschinen. Der Bediener ist erforderlich, falls keine automatische Kamera vorhanden ist.

Hydraulisch verschiebbarer Rahmen, feste Räder, automatische Steuerung mit TILLETT & HAGUE (T&H)
Kamera, ohne Bediener hinten.
Klappbare Flügel/Seitenteile für den Straßentransport sind erhältlich

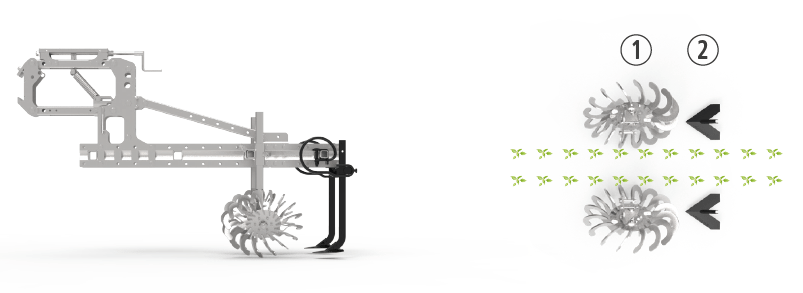

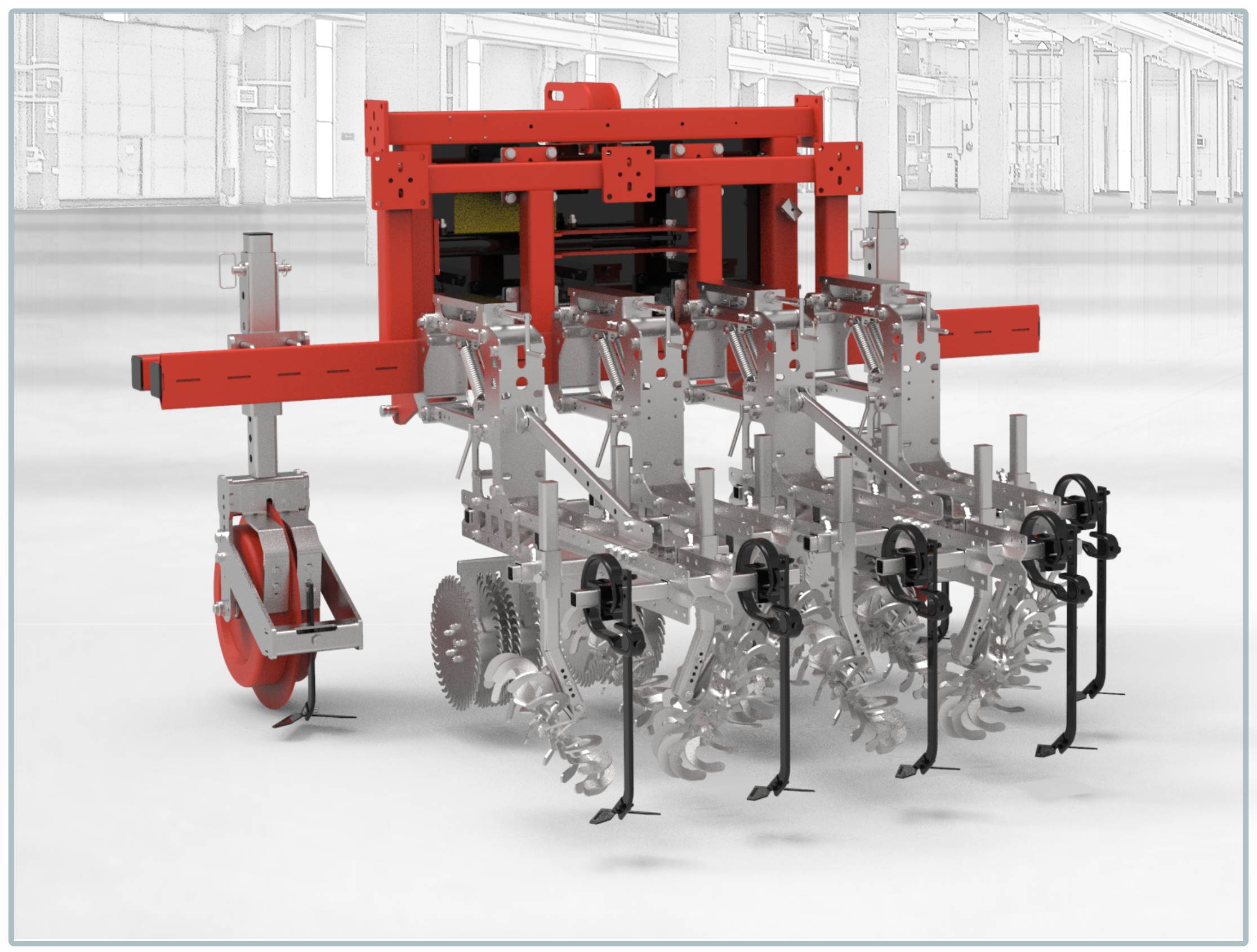

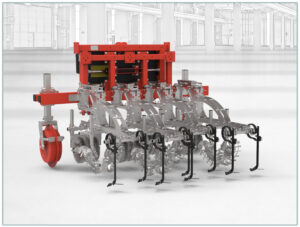

EINZELN ELEMENT ROTOVERT

Die Rotovert-Anwendung funktioniert bei allen Kulturen mit Reihenabständen von 25 bis 45 cm.

1- Rotovert-Rotoren
2-Hacken, hinten seitlich: zum Eggen zwischen den Reihen.

Geeignet für:

bei einigen Kulturen, die in Reihe und auf dem Beet verpflanzt und gesät werden (z.B.: Salat, Sellerie, Lauch, Zwiebeln, Knoblauch, Karotten, Radicchio).

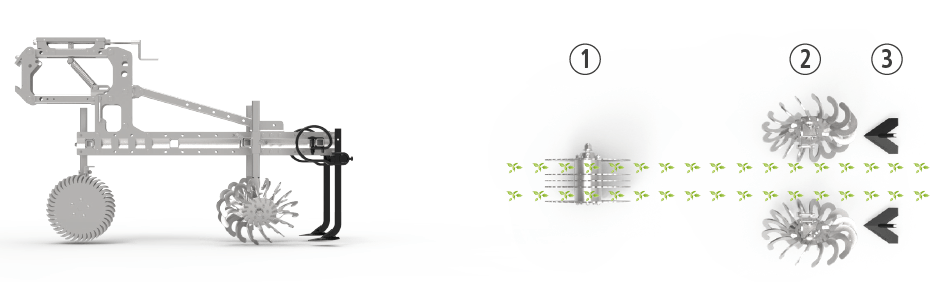

EINZELN ELEMENT ROTOVERT MIT ZUBEHÖR

1- Seitliche vordere Pflugschar/Set Colibrí-Scheiben: zum Aufbrechen des Bodens und Ausräumen von Steinen, für schwere Böden, 2- das Set “COLIBRÌ” ist für das Arbeiten zwischen Doppelreihen von 7 – 8 cm.
2- Rotovert-Rotoren mit Schutzvorrichtungen
3- Hacken, hinten seitlich: zum Eggen zwischen den Reihen.

Rad mit Wappen

Richtungsräder – Unterstützung

Höhenverstellbar

Raddurchmesser von:

Ø320 / 400 /500

Optional von der Maschine

Optionslisten

Spurlockerer

Sie sind auf Spitzen montiert, die an den Richtungsrädern angebracht sind und heben und brechen die Spur des Traktors auf.

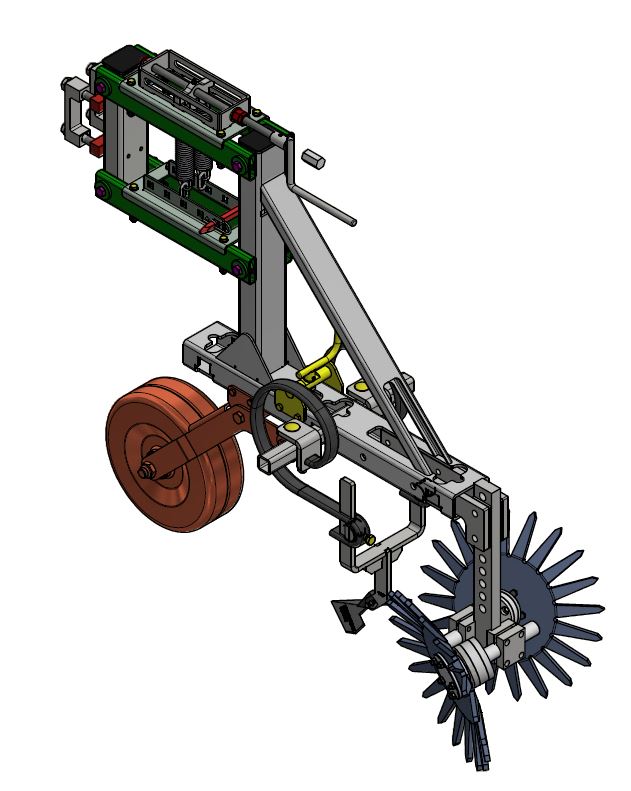

Die ROTOCLEAN-Scheiben mit Spurlockerer

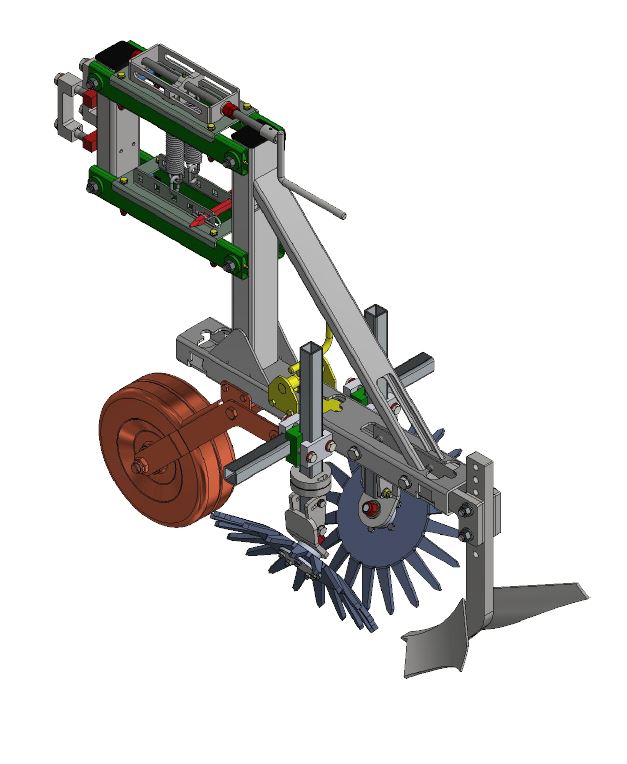

Die ROTOCLEAN-Scheiben

Sie sind so konzipiert, dass sie den Boden bis zu einer Tiefe von ca. 2 cm seitlich des Beetes
lockern und bearbeiten und ihn nach unten umdrehen, so dass eventuell vorhandene Unkräuter fallengelassen werden und deren Keimung verhindert wird. Durch besondere Form der sternförmig geschnittenen Scheibe mit 20 radialen Spitzen, die mit dem Boden in Berührung kommt, bewegt sich die Scheibe in Vorschubrichtung. Dank der Krümmung (konkav nach rechts oder links, je nach Position am Damm) mit einem Winkel von 20° dreht die Scheibe seitlich wachsendes Unkraut oder dessen Keime um, wodurch der Boden wieder herunterfällt und das Unkraut austrocknet.

Schlauchanheber

Vorrichtung, die den Schlauch anhebt, bevor der Rotovert vorbeiläuft.

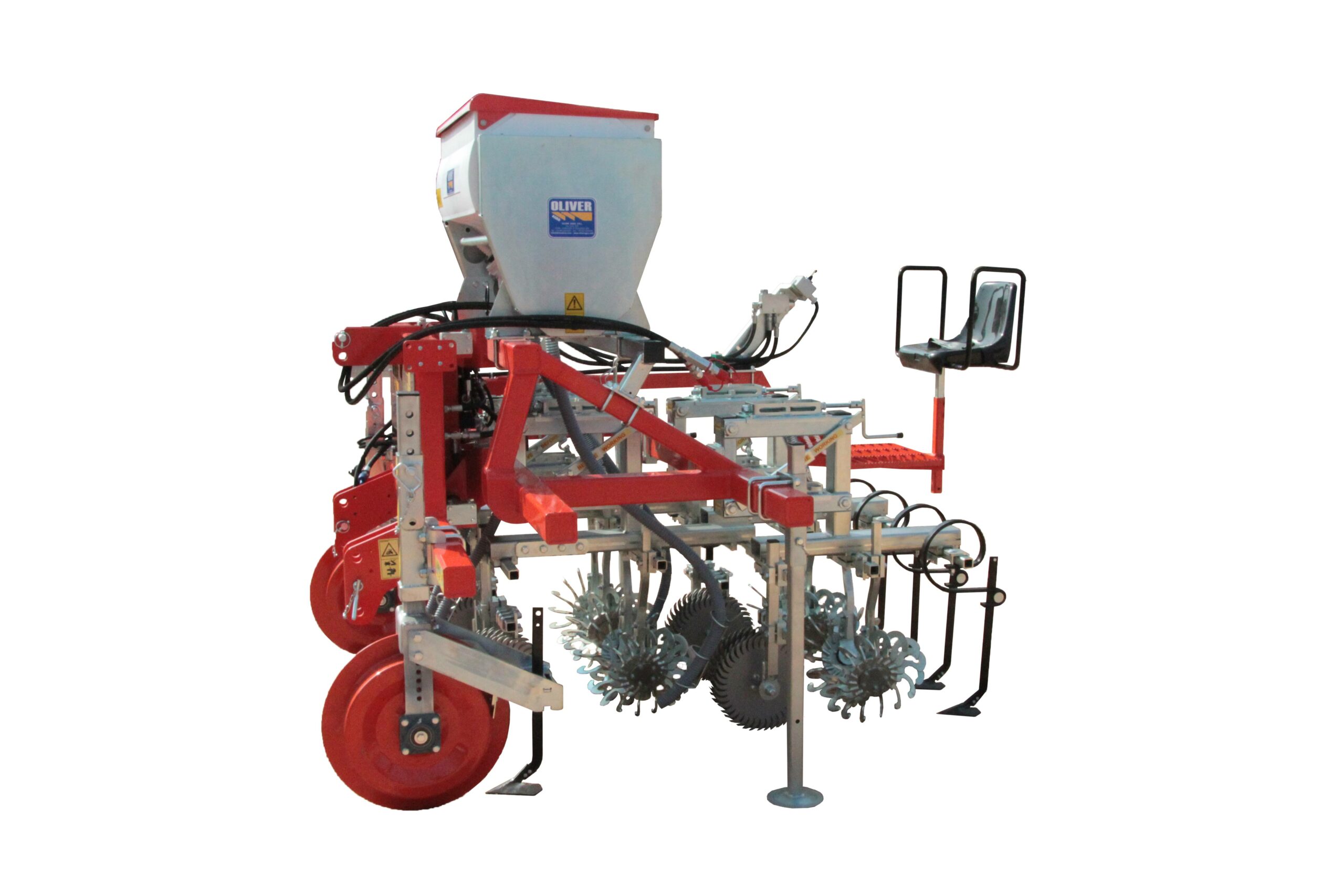

Reihendüngerstreuer

1-2 Auslässe pro Reihe

in Stahl oder Plastik

1.00 mt

1.50 mt

2.00 mt

2.50 mt

System, das es ermöglicht, den Dünger während der Hack- und Unkrautbekämpfungsarbeiten zu verabreichen.

Eine Lichtkontrastreiche Hd-Kamera , Die Vor 2/3 Der Besäten Reihen Montiert Ist, Projiziert Die Bilder Auf Einen 12v-Monitor , Der In Der Kabine Positioniert Ist.

Wird Als Hilfsmittel Für Das Automatische Rtk-Fahren Auf Dem Traktor Verwendet: Der Traktorfahrer Steuert Die Richtung Der Maschine Von Der Kabine Aus, Indem Er Auf Den Seitenschiebereinwirkt Und Eventuelle Bahnfehler Präzise Korrigiert.

DAS AUTOMATISCHE SYSTEM TILLETT & HAGUE FÜR AUSRICHTUNG CAMERA LENKUNG

Unser Sicht-Führungs-System Tillett & Hague analysiert die Daten von Digitalkameras, um die relevanten Eigenschaften, z. B. von Anbaureihen, einzelnen Pflanzen oder Unkraut, zu identifizieren. Es wird ein möglichst großer und zweckmäßiger Bereich berücksichtigt, um die Daten zu maximieren, auf denen die Steuerung basiert.
Das System verwendet eine Farbverhältnis von Grün/Rot, um Erntegut und Unkraut vor Hintergründen mit Erde, Steinen und sonstigem Material zu erkennen. Es besteht die Möglichkeit, mit Kulturen von unterschiedlicher Farbe zu arbeiten.

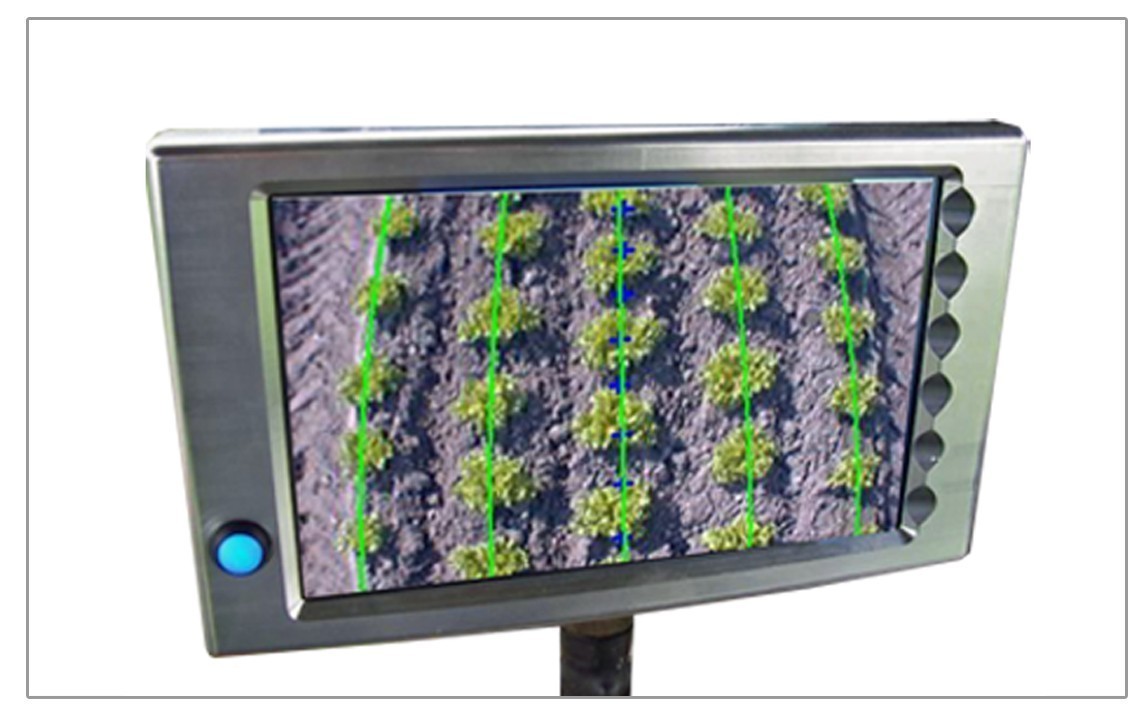

Am Display wird eine Aufnahme mit dem Objektiv angezeigt, die einem Teil der angebauten Pflanzen entspricht, der für die Analyse ausreichend ist. Am Touchscreen-Display werden Hilfslinien oder Spuren angezeigt, welche die Güte der Übereinstimmung zeigen, d. h. die genaue Anpassung der Einstellungen von Kamera und Software. Sobald Unkraut erfasst wird, wird eine Grafik eingeblendet, die den Umfang des Unkrautes anzeigt.
Die Position der Linien dient dazu, die Elemente der Jätmaschine an den identifizierten Reihen auszurichten.
