Zwischenreihenhacke Rotovert TILT-I

In der Reihe Hackmaschine in engen Reihenabständen

Beschreibung

ROTOVERT TILT-I, 3 IN EINER JÄTZMASCHINE MECHANISCHE HACKMASCHINE, KRUSTENBRECHER IN ENGEN REIHENABSTÄNDEN

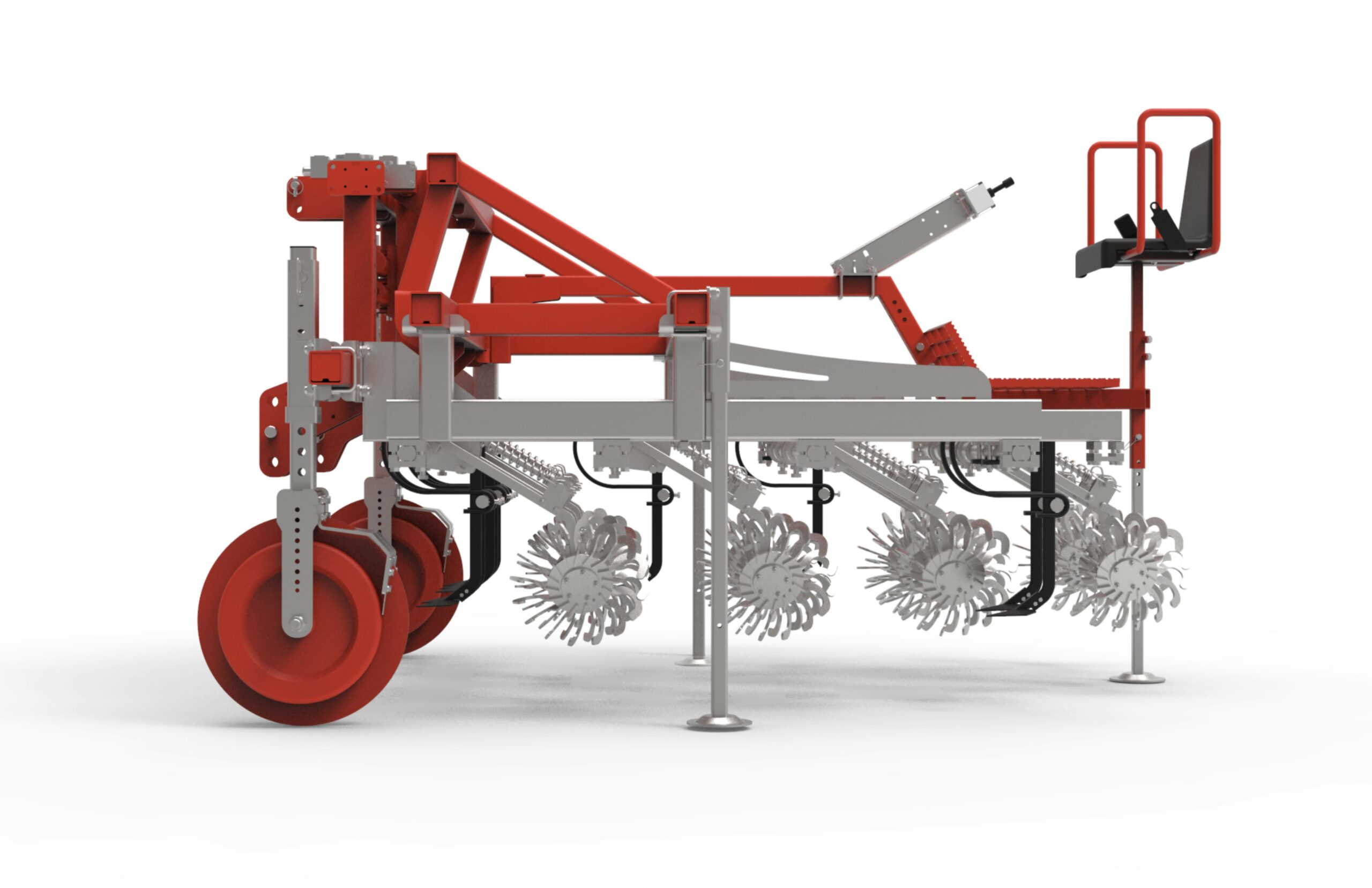

Jätmaschine „Rotovert“ TILT -I mit verschiebbarem Rahmen; modular mit Parallelogrammen mit variabler Last oder Parallelogrammen mit „Schwingsystem“ auf die Reihen oder zwitschen den Reihen, die an der Saat- oder Pflanzreihe arbeiten.

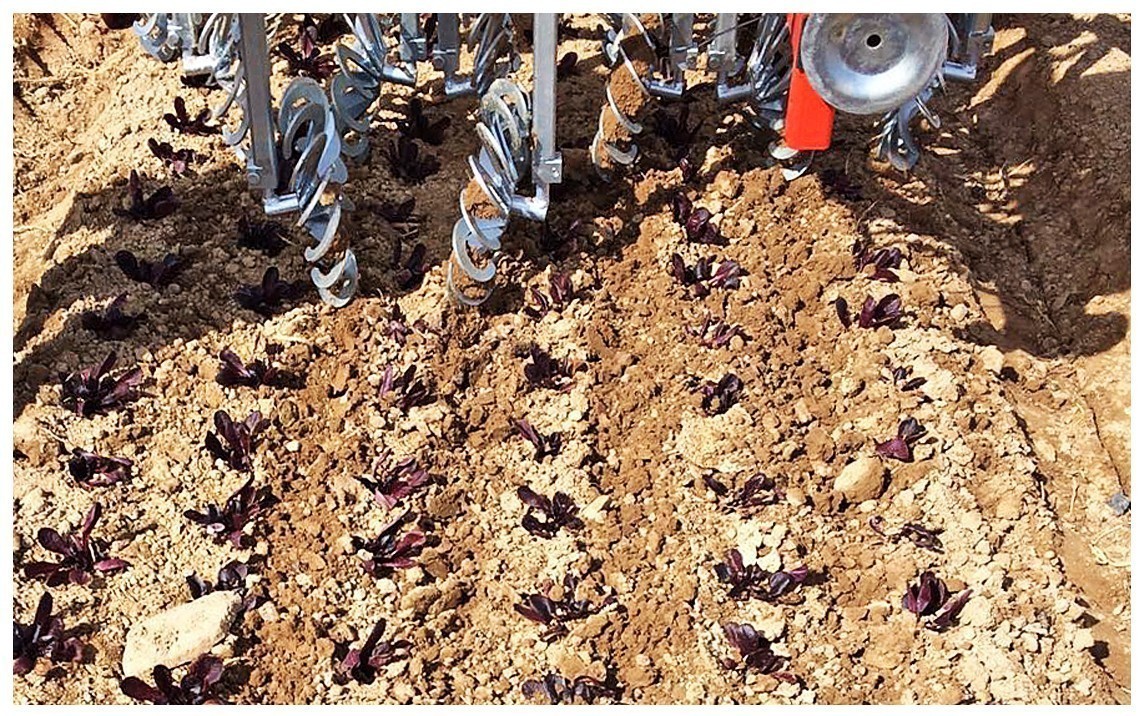

Rotovert wirkt direkt auf die Pflanzreihe, ohne das Wurzel- und Blattsystem zu schädigen, wodurch Unkraut vernichtet und der Bedarf an chemischen Herbiziden verringert wird.

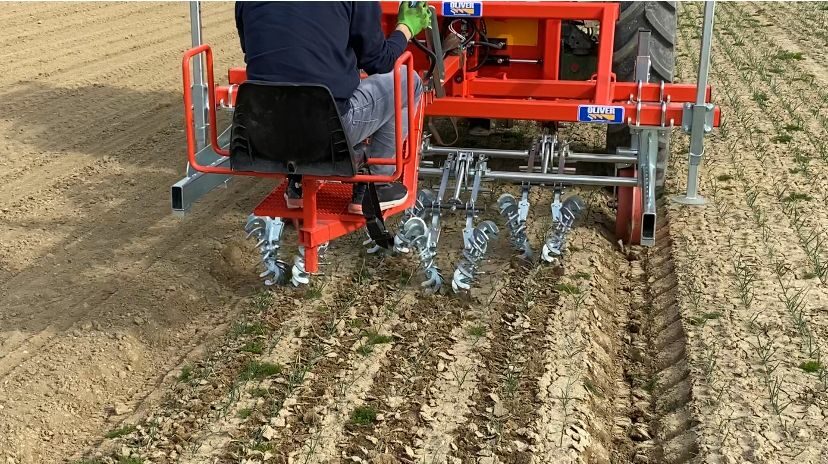

ROTOVERT TILT: Unsere in der Reihe Hackmaschine – UNKRAUTSTECHER- in engen Reihenabständen

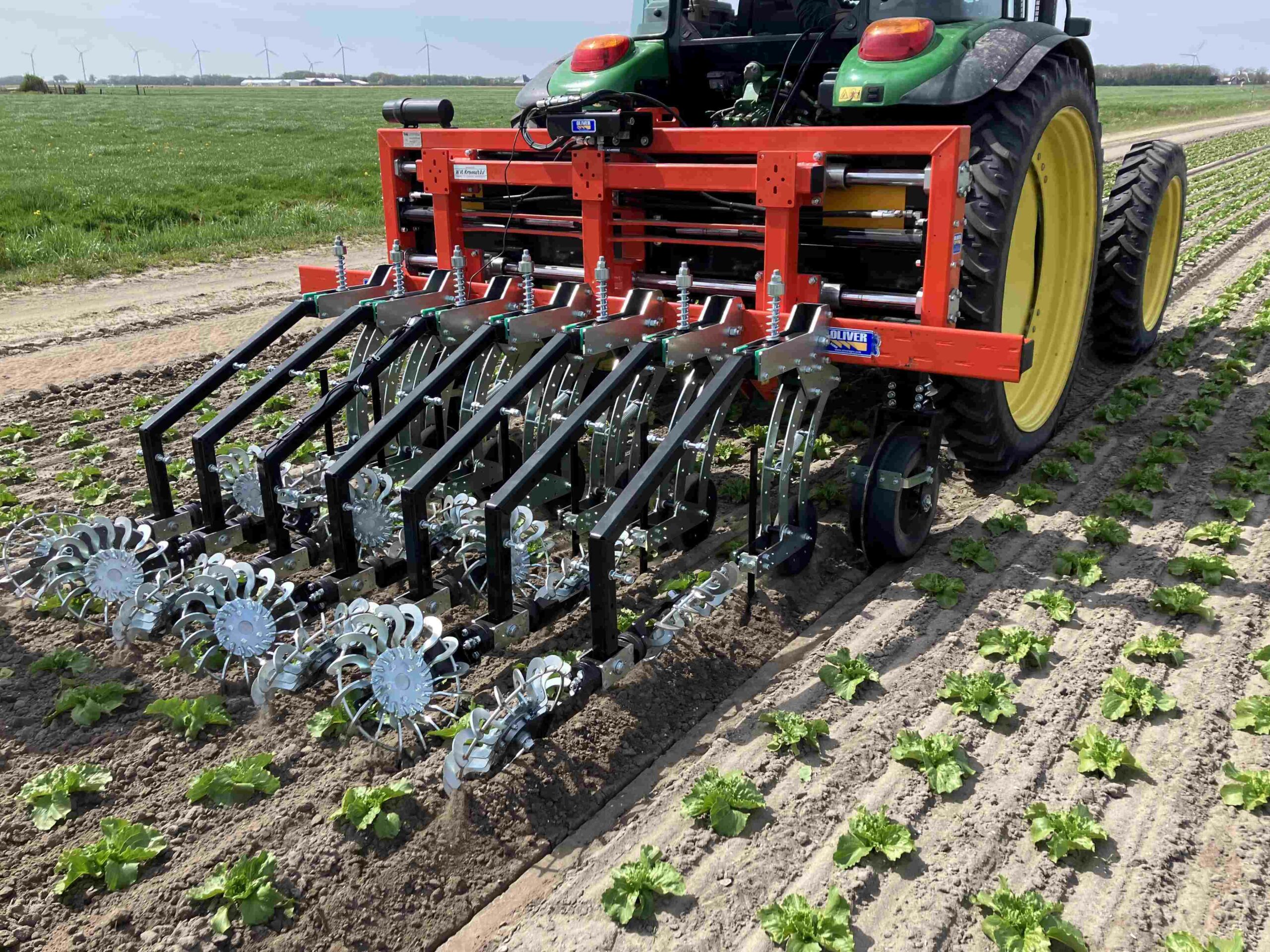

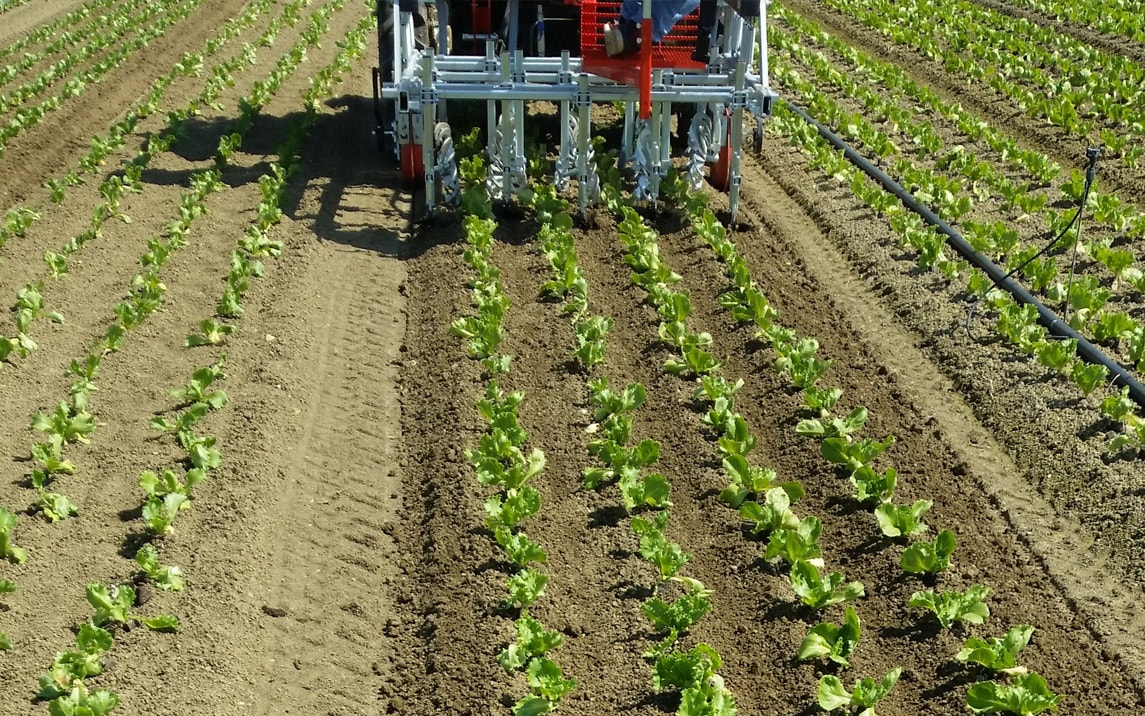

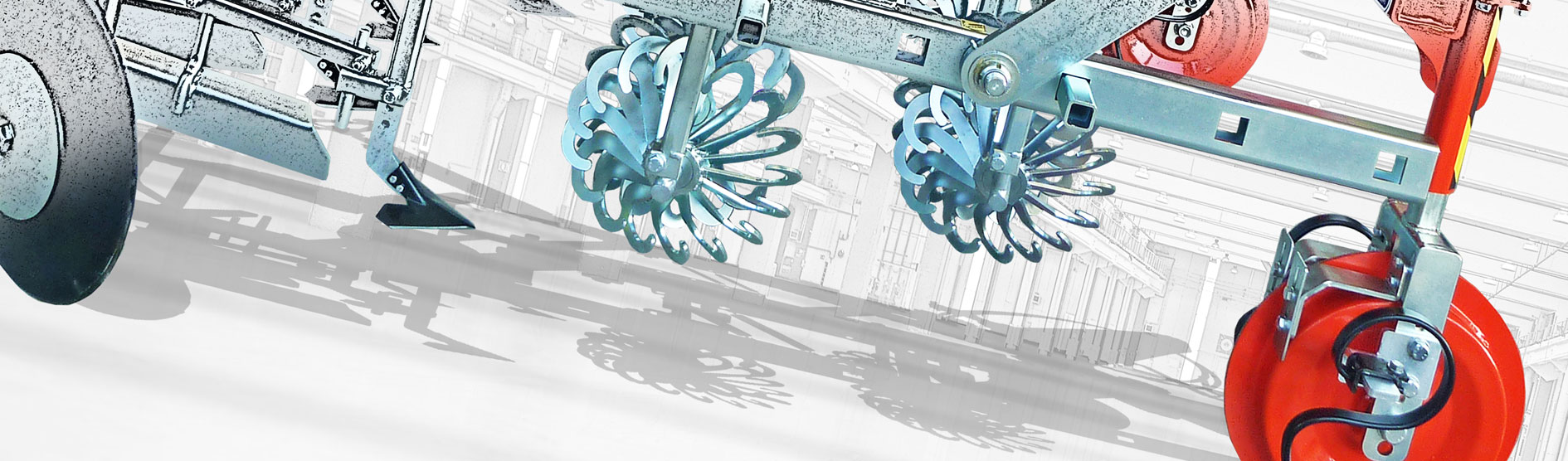

Der Rotovert-Jäter verfügt über TILT-I-Parallelogramme, die die beiden „Rotovert“ genannten Rotoren (daher der Name der Maschine selbst) tragen, die direkt auf die Pflanzreihe einwirken, ohne das Wurzel- und Blattsystem zu beschädigen, und das Unkraut in der Pflanzreihe entwurzeln Keimung und reduziert so den Bedarf an chemischen Herbiziden.

Das Jäten mit Rotovert-Rotoren, die am TILT-I-Element montiert sind, ist geeignet für:

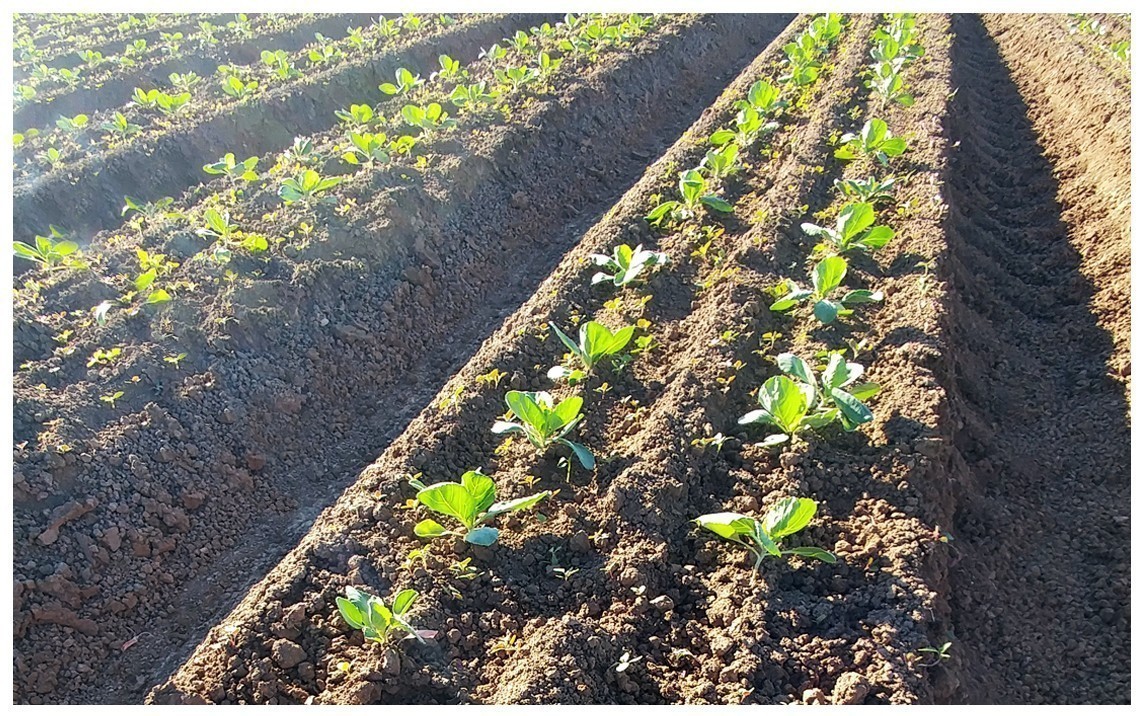

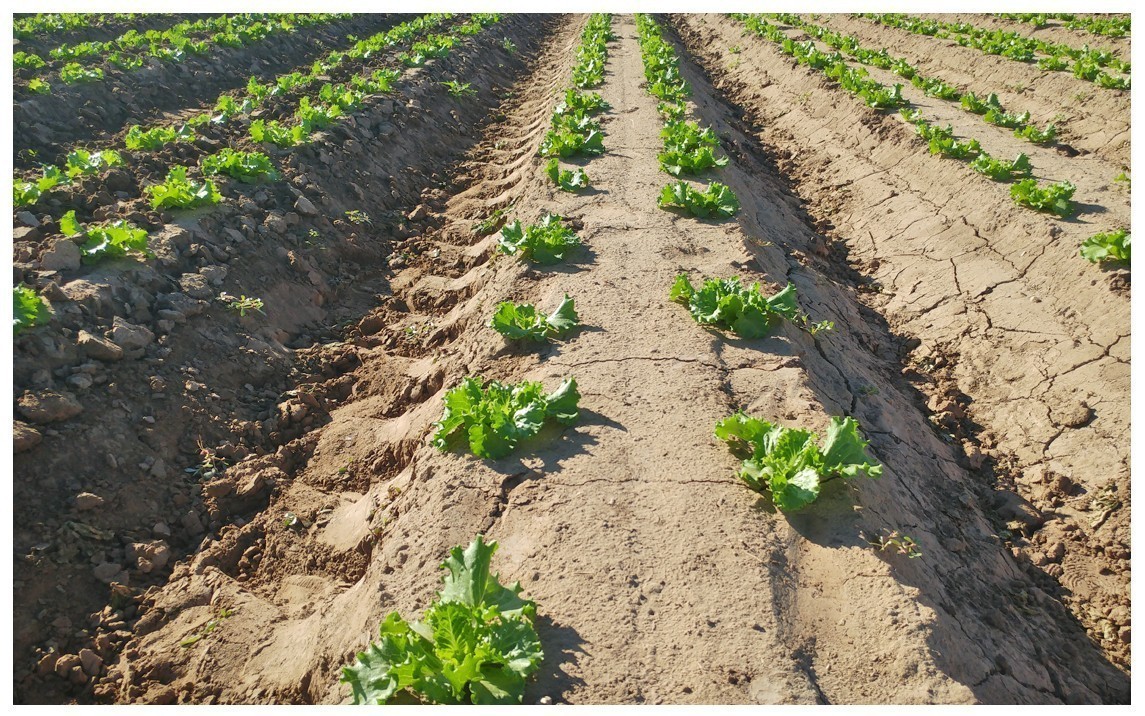

Für einige Pflanzen, die in Reihe und in Stämmen verpflanzt und gesät werden (zum Beispiel: Salat, Zwiebeln, Knoblauch, Karotten, Basilikum, Spinat, Rucola), mit einem Abstand zwischen den Reihen von 13 bis 25 cm.

DURCHMESSER	30 cm
REIHENABSTAND	13-25 cm
NUTZARBEITSOBERFLÄCHE AB PFLANZE	4,5 -5,5 cm
ABSTAND VON DER PFLANZE	2 cm

TILT-I-Zwischenreihenelement mit Lastveränderung am Boden über eine Feder, geeignet für eine Maschine, die mehrere Boxen haben kann, faltbar.

Maschinenkonfiguration:

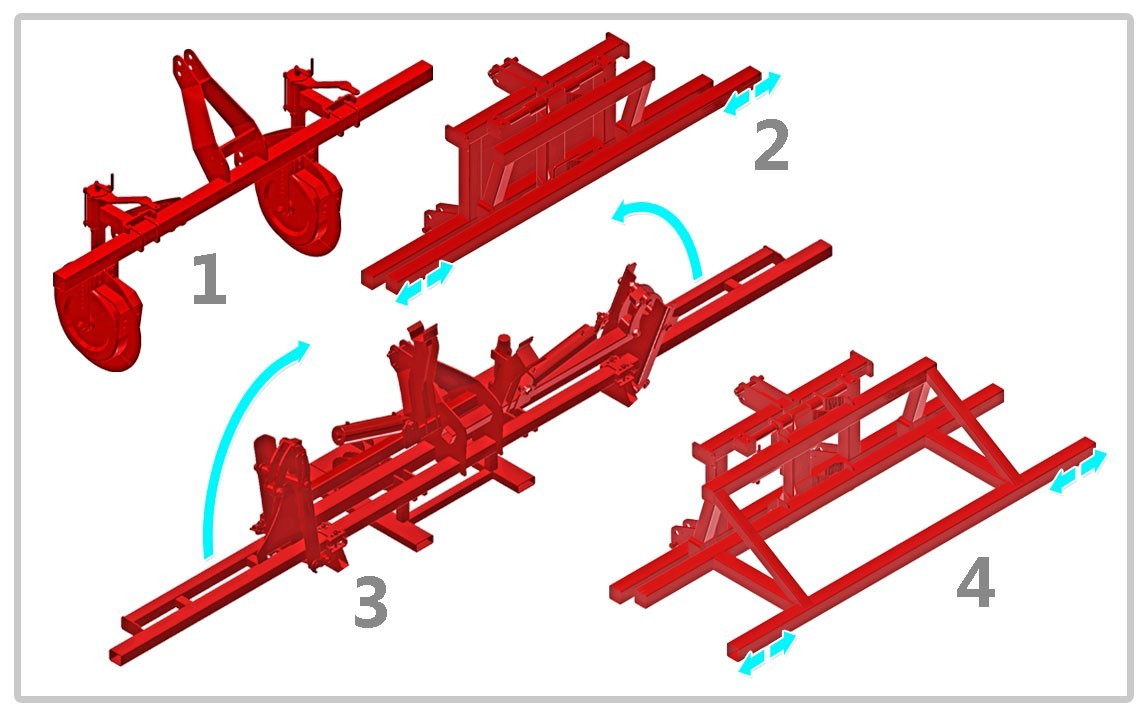

Maschinenkonfiguration

1. Fester Rahmen

Einschließlich des Dreipunkt-Anschlusses bietet sie sich für verschiedene Lösungen an.

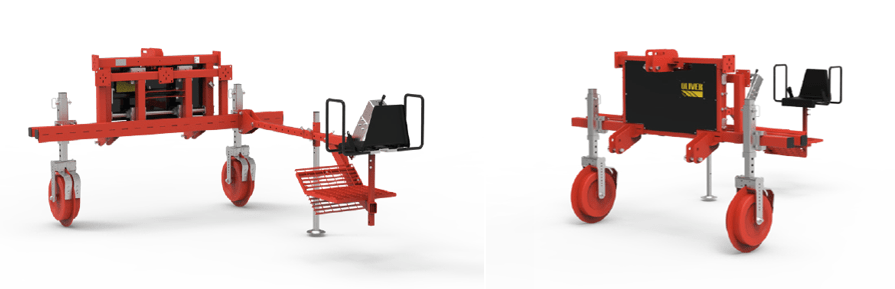

2. Mobiler Rahmen mit hydraulischem Seitenschieber

Verfügt über einen Dreipunkt-Anschluss und ist mit zwei gegenläufigen Hydraulikkolben ausgestattet, die den Rahmen nach rechts oder links bewegen und sich dabei präzise auf die Zwischenreihen ausrichten.

3. Klappbarer Rahmen

Einschließlich Dreipunkt-Anschluss, bei geschlossenem Rahmen, ermöglicht das Fahren auf der Straße.

Geschlossener Rahmen auf der Straße L in cm: 240-3.00

mit Nummernschildhalter-Satz und spezielle Scheinwerfer

4. Mobiler Rahmen mit hydraulischem Seitenschieber für doppelte Reihe

Rahmenbreite in cm:

240 – 255 – 300 – 450- 520 – 600

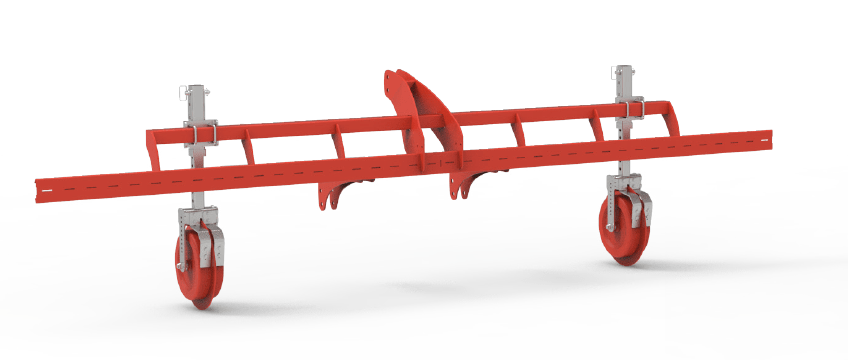

Fester Rahmen, mit Rädern von Höhe / fest ohne Führung.

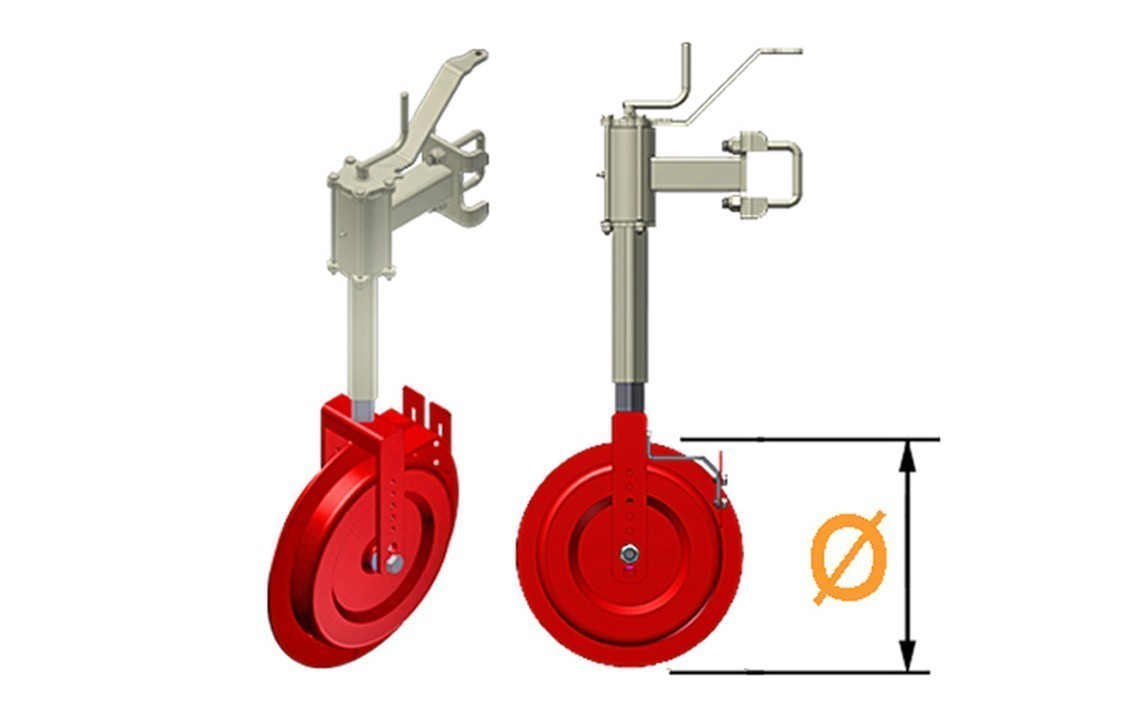

Höhenverstellbare Stützräder

Anwendbar auf verschiedenen Rahmen, behält die Ausrichtung der Maschine bei.

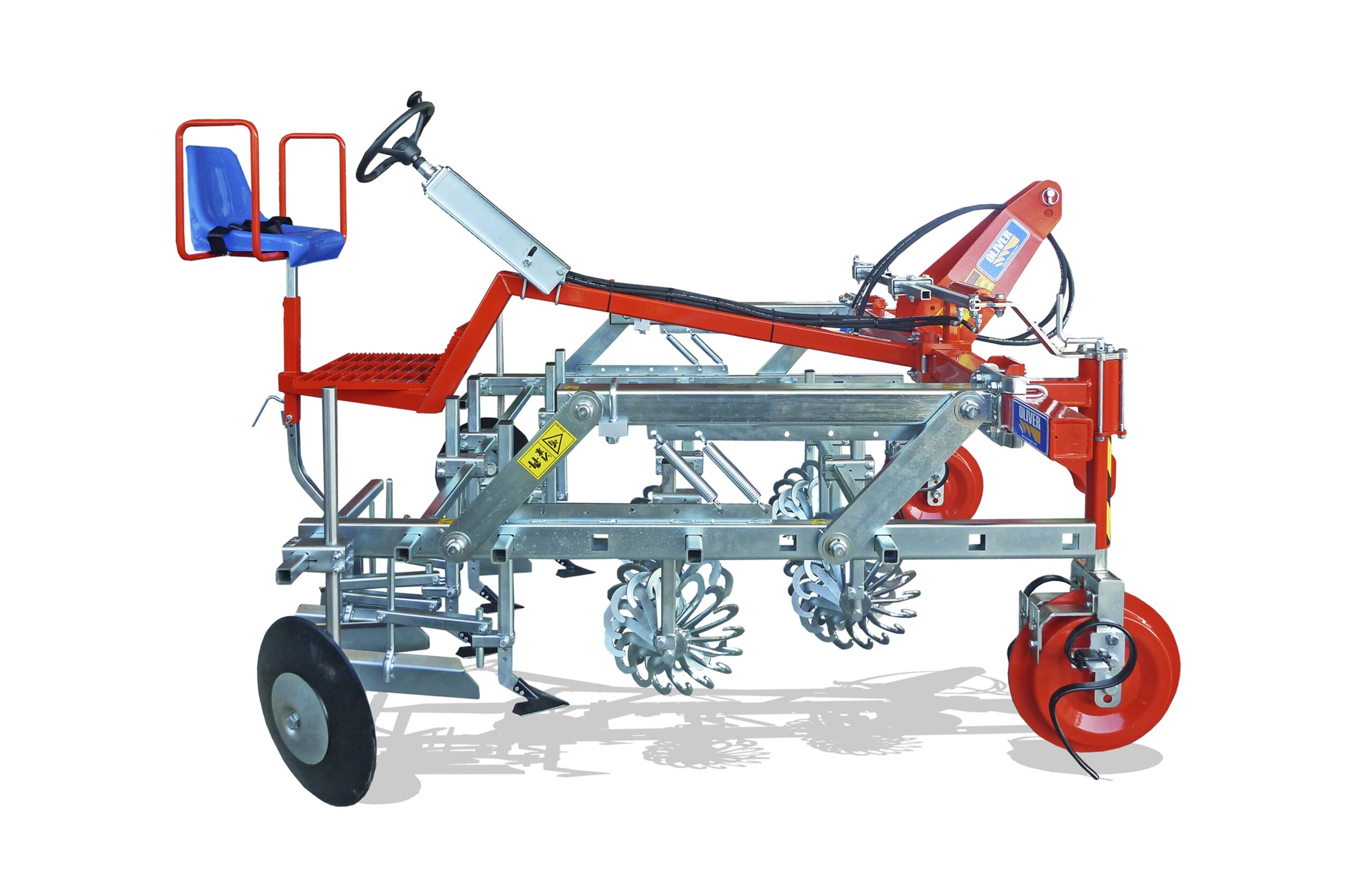

Mobiler Rahmen mit hydraulischem Seitenschieber feste Räder, Joystick-Steuerung

Der Rahmen besteht aus zwei Teilen: einem fest mit dem Traktor verbundenen Teil und einem zweiten, der von
Hydraulikzylindern betätigt wird.
Die Steuerung über einen Joystick (der abnehmbar sein kann) bewirkt die Bewegung der Elemente am Verschieberahmen.
Geeignet für schwerere Maschinen. Der Bediener ist erforderlich, falls keine automatische Kamera vorhanden ist.

NEU: – GEEIGNET FÜR DIE KONFIGURATION AUF EINEM DAMM

Geeignet für einreihige Kulturen wie Karotten, Rüben oder Zwiebeln auf einer ebenen Fläche oder einem Stamm in gut vorbereitetem Boden.

Struktur:

Unabhängiges Schwingelement mit variabler Last auf dem Boden durch eine Feder.

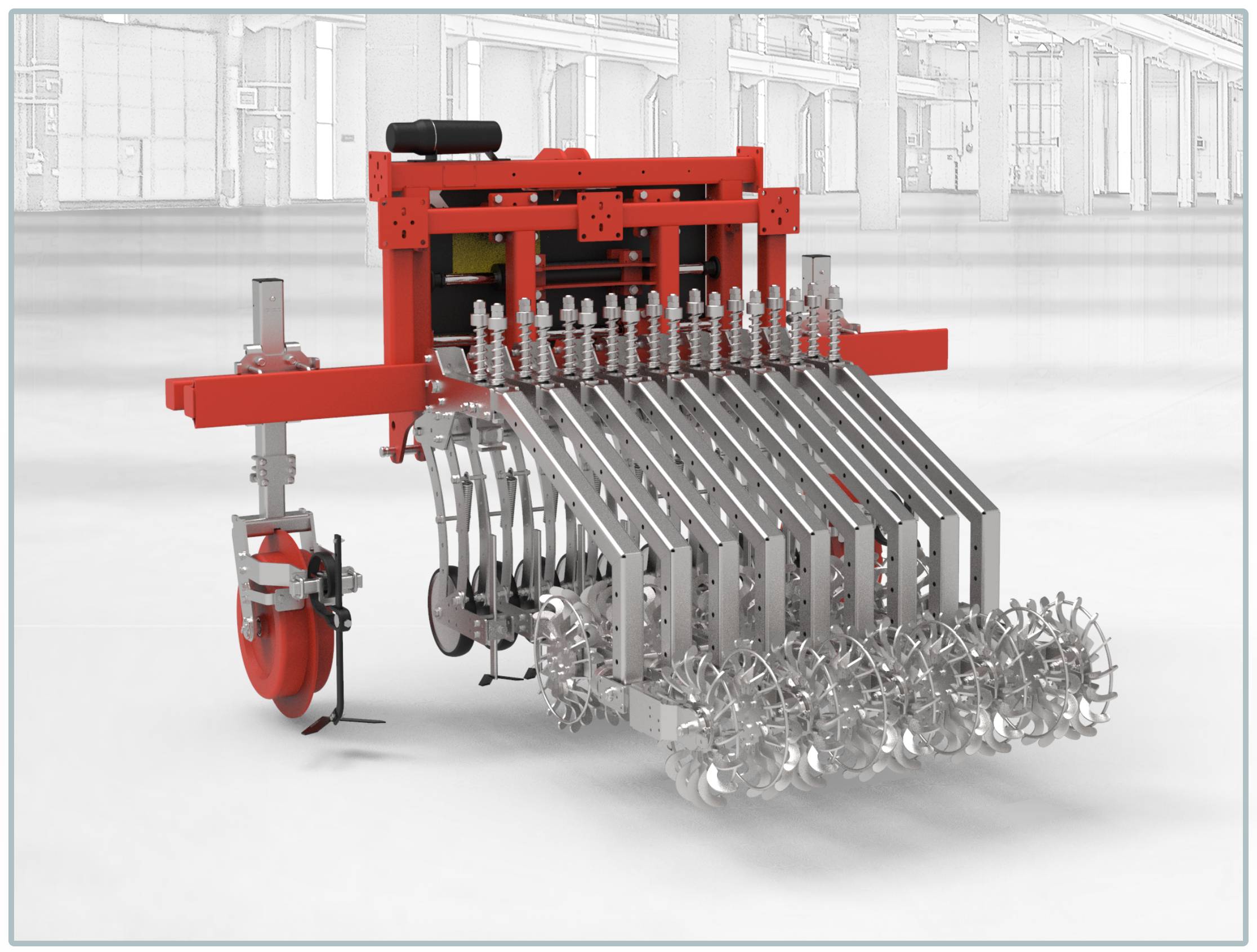

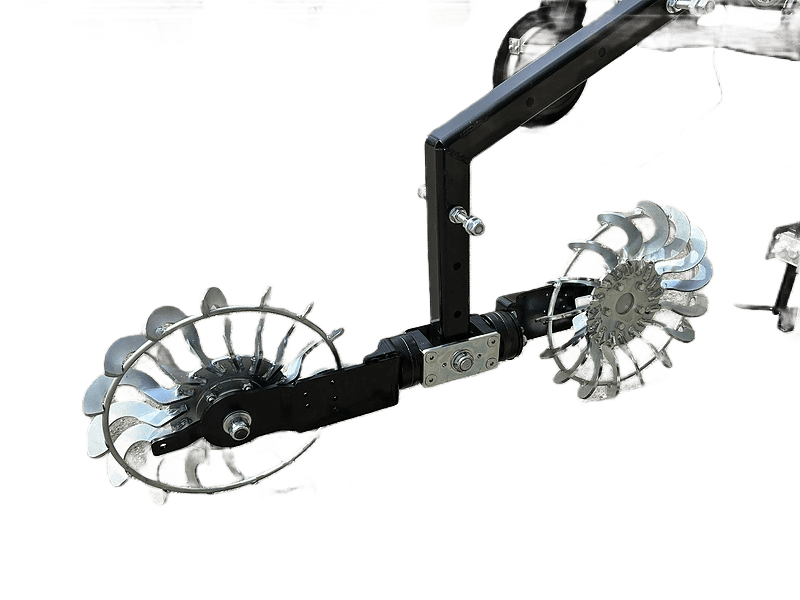

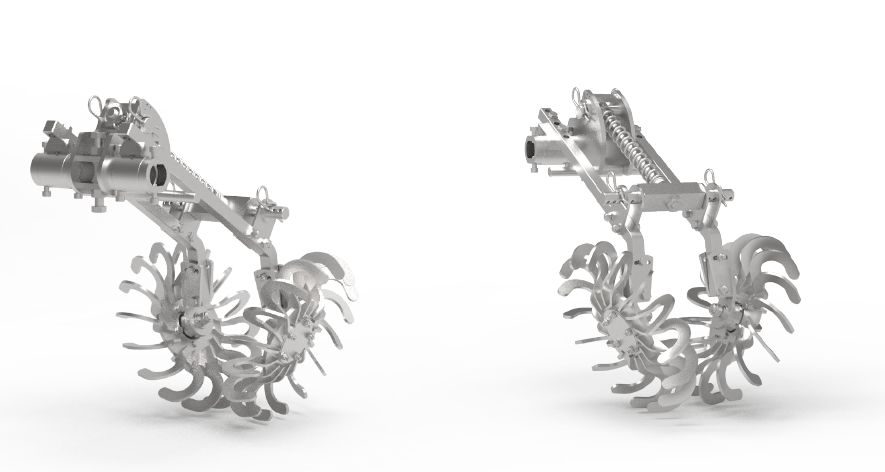

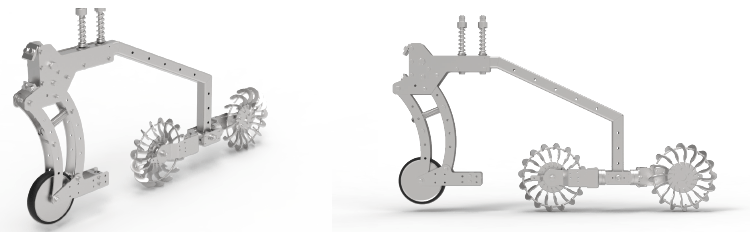

Die Elemente TILT bestehen aus 2 klappbaren Parallelen, die ein Paar Rotovert mit und ohne Schutzvorrichtungen gegenüberliegend über der Anbaureihe tragen. Der Druck wird über eine einstellbare Lastfeder geregelt, und die Kippbewegung sorgt für ein konstantes Niveau der Arbeit im Boden. Da die beiden Elemente unabhängig voneinander sind, ist ein gleichmäßiges Arbeiten in größerer Nähe als bei einem Standard-Parallelogramm gewährleistet.
Die Abstände zwischen den Reihen reichen von 13 cm bis 25 cm.

Ein zwischen den Reihen liegendes Frontelement mit einem Stützrad, das ein Paar schwalbenschwanzförmige Hacken umfasst, vervollständigt die Arbeit durch gleichzeitiges Häufeln.

Arbeit: einreihig

Bewegung: Dreh- und Kippbewegung

Gelände: Damm oder Ebene

Kulturart: Einreihige Zwiebel, Spinat, Petersilie, Basilikum, Kräuter, Pastinaken, Wurzeln, Soncino, geschnittener Chicorée, Radieschen und andere.

NEU: GEEIGNET FÜR MEHRSTÄMMIGE UNKRAUTSTECHER, KLAPPBAR

TILT-I Zwischenreihen-Unkrautstecher-Element 13-25 cm:

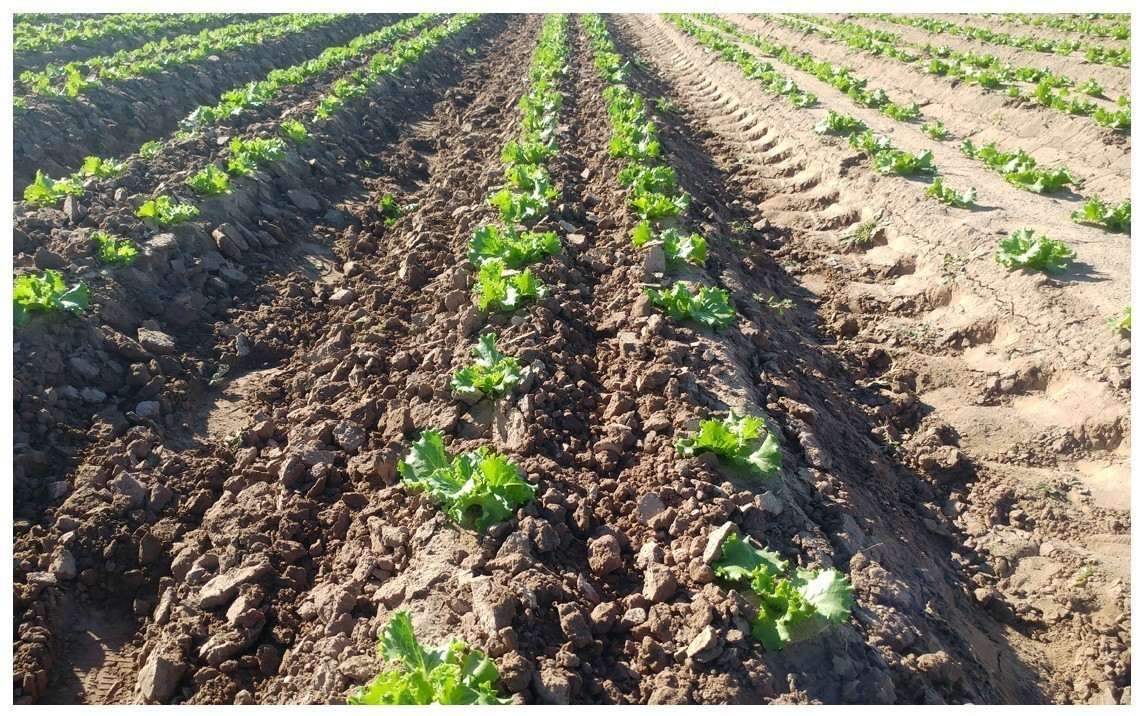

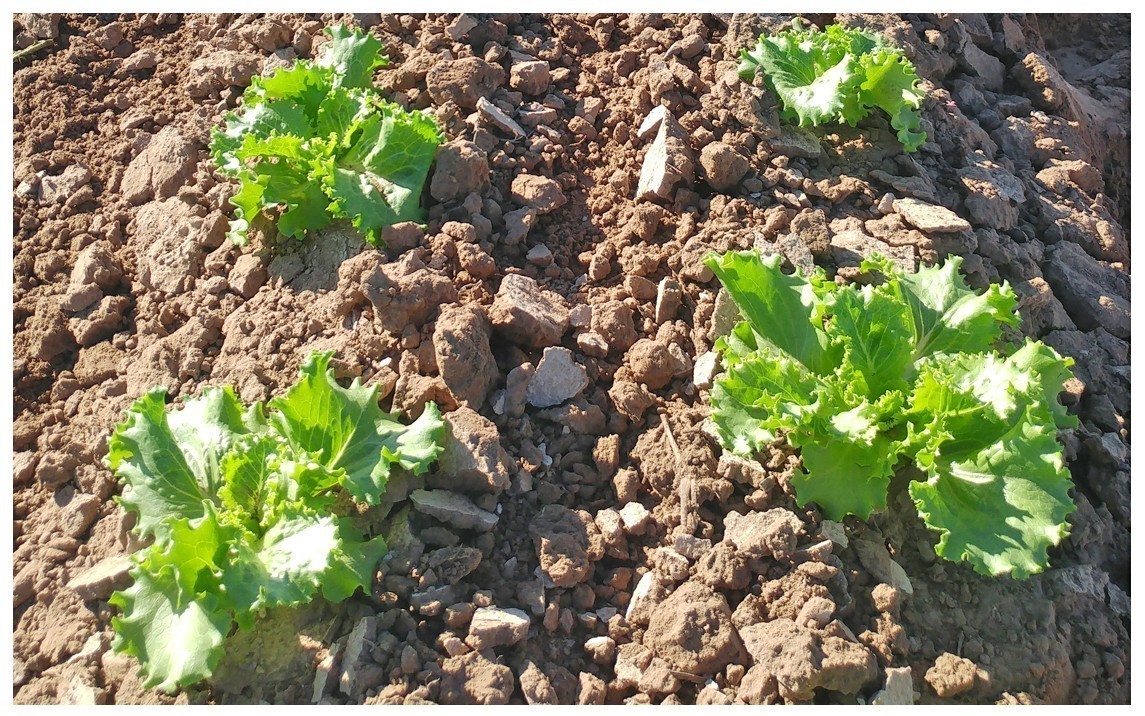

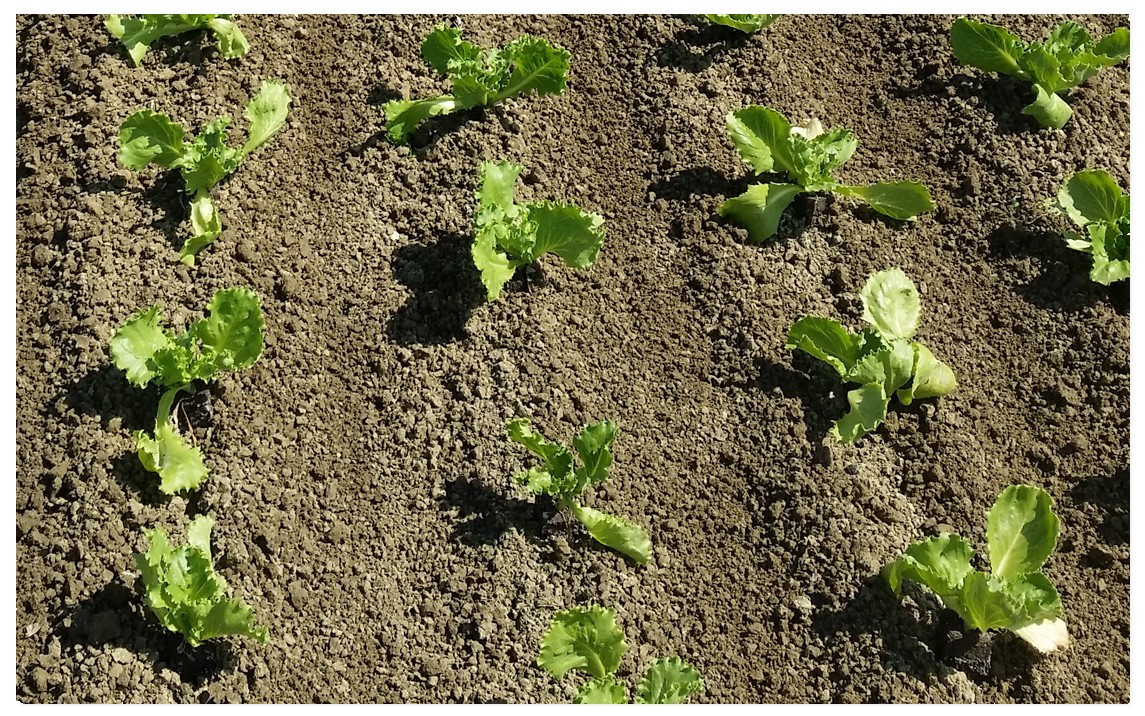

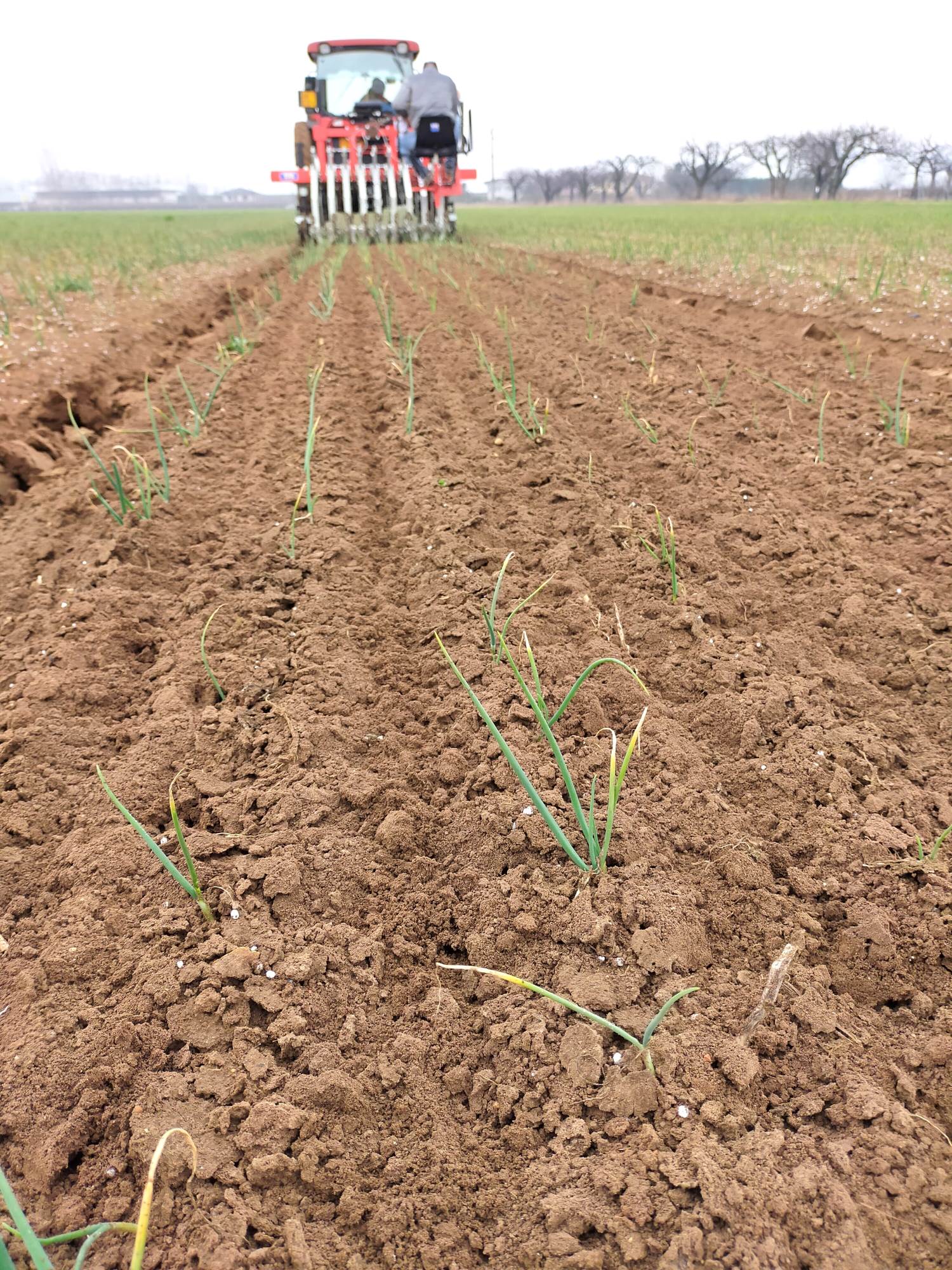

Geeignet für Kulturen wie Salate oder verpflanzte Zwiebeln oder Zwiebeln, Blumen, in einer einzigen Reihe auf einer Ebene oder Stamm, in gut vorbereiteten Boden.

Aufbau:

Federbelastete Struktur, die das Paar der versetzten Rotoverts trägt.

Arbeit: einreihig

Bewegung: mit vertikaler Feder

Boden: Damm oder Ebene

Anbauart: Zwiebel oder einreihig gepflanzte Zwiebel, Spinat, Petersilie, Basilikum, Kräuter, Pastinaken, Wurzeln, Meerfenchel, Chicorée, Radieschen, Salate und andere.

Optional von der Maschine

Optionslisten

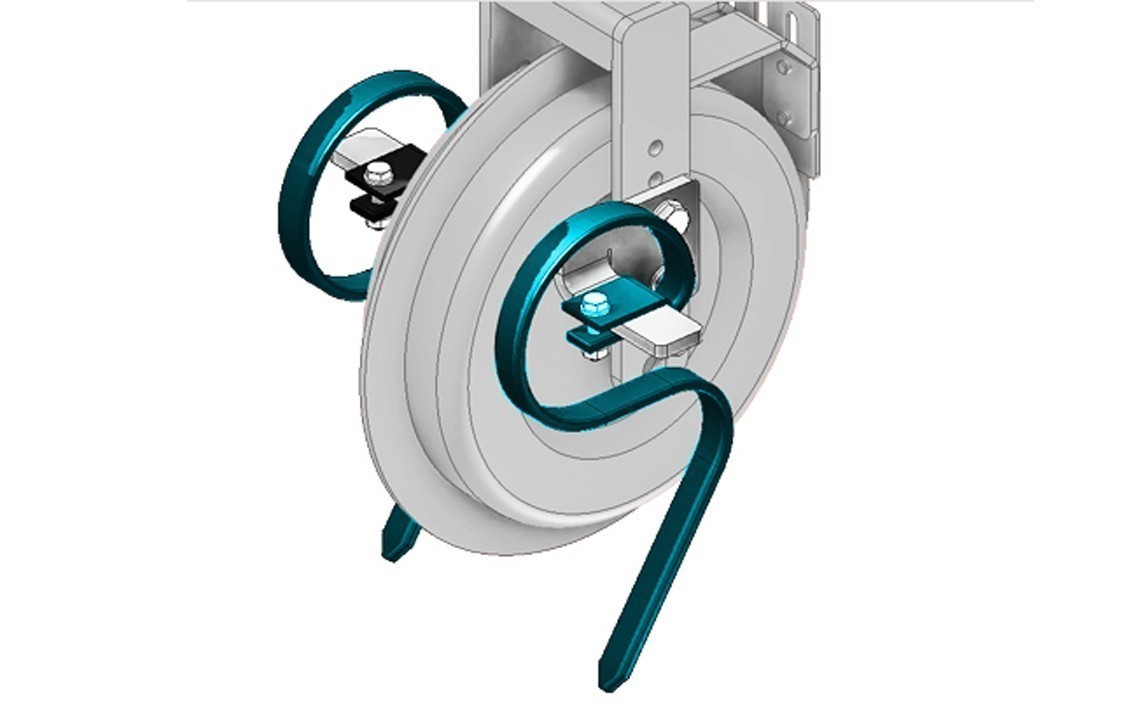

Sie sind auf Spitzen montiert, die an den Richtungsrädern angebracht sind und heben und brechen die Spur des Traktors auf.

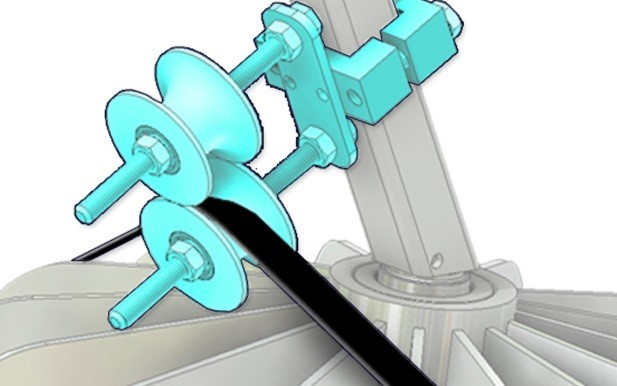

Schlauchanheber

Vorrichtung, die den Schlauch anhebt, bevor der Rotovert vorbeiläuft.

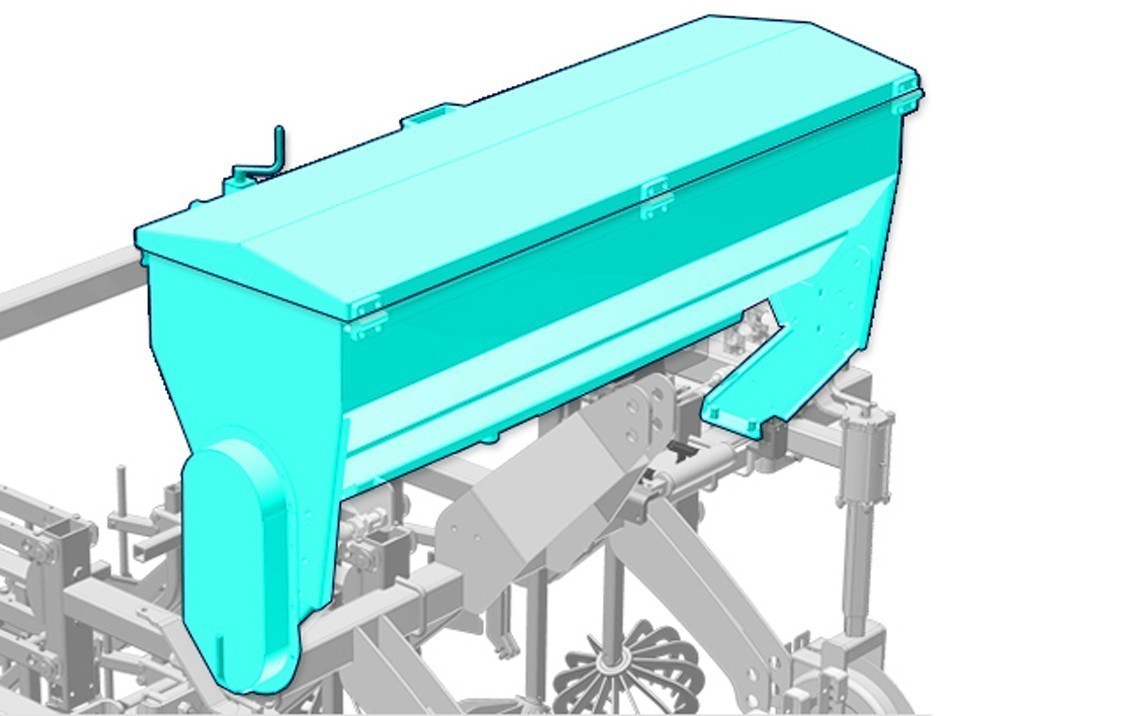

Reihendüngerstreuer

1-2 Auslässe pro Reihe

in Stahl oder Plastik

1.00 mt

1.50 mt

2.00 mt

2.50 mt

System, das es ermöglicht, den Dünger während der Hack- und Unkrautbekämpfungsarbeiten zu verabreichen.

Eine Lichtkontrastreiche Hd-Kamera , Die Vor 2/3 Der Besäten Reihen Montiert Ist, Projiziert Die Bilder Auf Einen 12v-Monitor , Der In Der Kabine Positioniert Ist.

Wird Als Hilfsmittel Für Das Automatische Rtk-Fahren Auf Dem Traktor Verwendet: Der Traktorfahrer Steuert Die Richtung Der Maschine Von Der Kabine Aus, Indem Er Auf Den Seitenschiebereinwirkt Und Eventuelle Bahnfehler Präzise Korrigiert.

DAS AUTOMATISCHE SYSTEM TILLETT & HAGUE FÜR AUSRICHTUNG CAMERA LENKUNG

Unser Sicht-Führungs-System Tillett & Hague analysiert die Daten von Digitalkameras, um die relevanten Eigenschaften, z. B. von Anbaureihen, einzelnen Pflanzen oder Unkraut, zu identifizieren. Es wird ein möglichst großer und zweckmäßiger Bereich berücksichtigt, um die Daten zu maximieren, auf denen die Steuerung basiert.
Das System verwendet eine Farbverhältnis von Grün/Rot, um Erntegut und Unkraut vor Hintergründen mit Erde, Steinen und sonstigem Material zu erkennen. Es besteht die Möglichkeit, mit Kulturen von unterschiedlicher Farbe zu arbeiten.

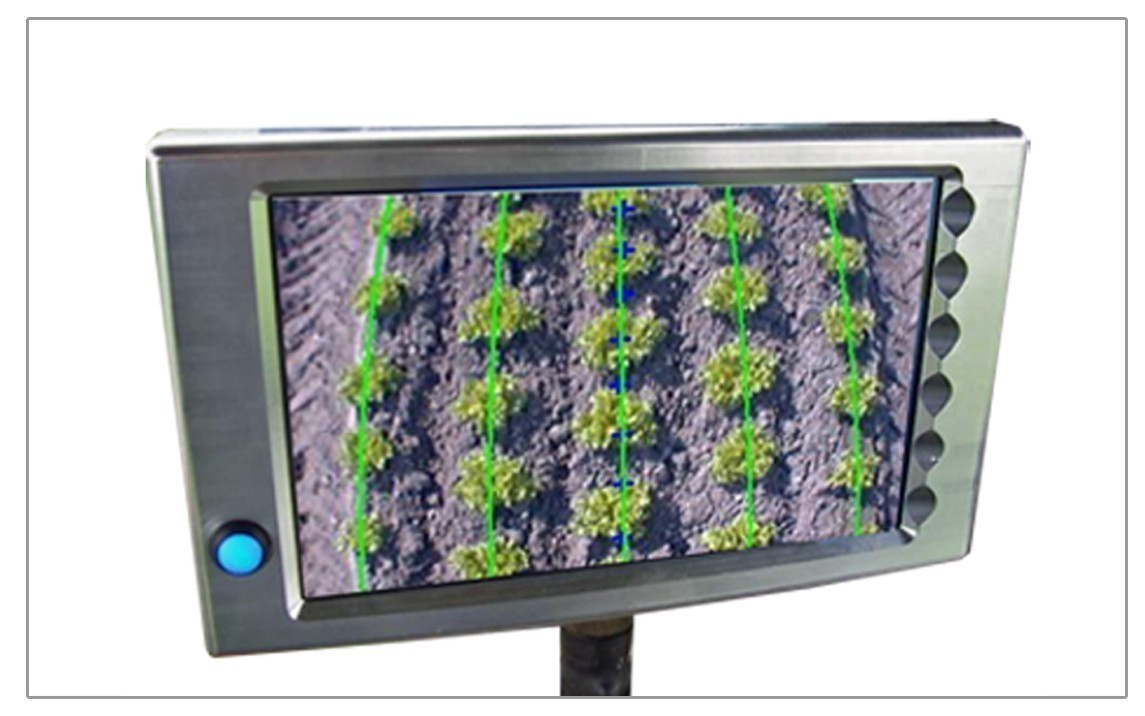

Am Display wird eine Aufnahme mit dem Objektiv angezeigt, die einem Teil der angebauten Pflanzen entspricht, der für die Analyse ausreichend ist. Am Touchscreen-Display werden Hilfslinien oder Spuren angezeigt, welche die Güte der Übereinstimmung zeigen, d. h. die genaue Anpassung der Einstellungen von Kamera und Software. Sobald Unkraut erfasst wird, wird eine Grafik eingeblendet, die den Umfang des Unkrautes anzeigt.
Die Position der Linien dient dazu, die Elemente der Jätmaschine an den identifizierten Reihen auszurichten.
