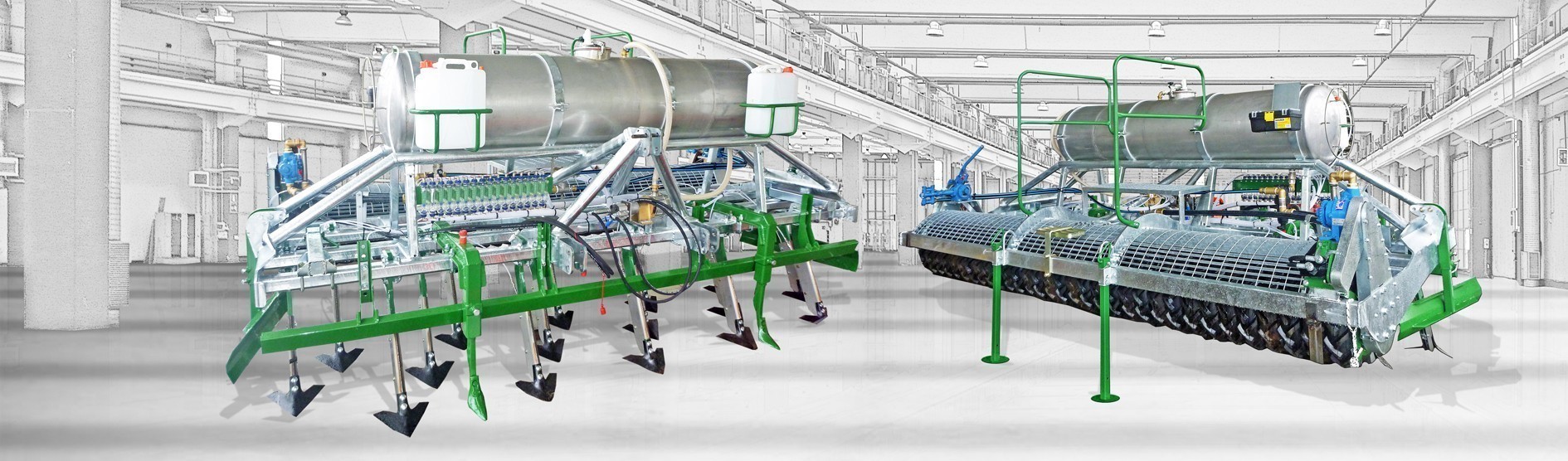

Das Begasungsapparat -Entseuchung Maschine LM ist eine einfache Maschine, die eine Bodensterilisation mit flüssigen Begasungsmitteln gegen Nematoden, Unkraut und verschiedene Bodenkrankheiten durchführt.
Es passt sich dank der Verfügbarkeit von zwei verschiedenen Modellen von Ausgabemessern an jede Art von Boden an.
Dank einer Kombination von Lösungen :
-gibt er das Produkt in der Tiefe aus;
-kompaktiert es, wodurch das Begasungsprodukt unterder Erde zurückgehalten wird;
Struktur und Arbeitsweise

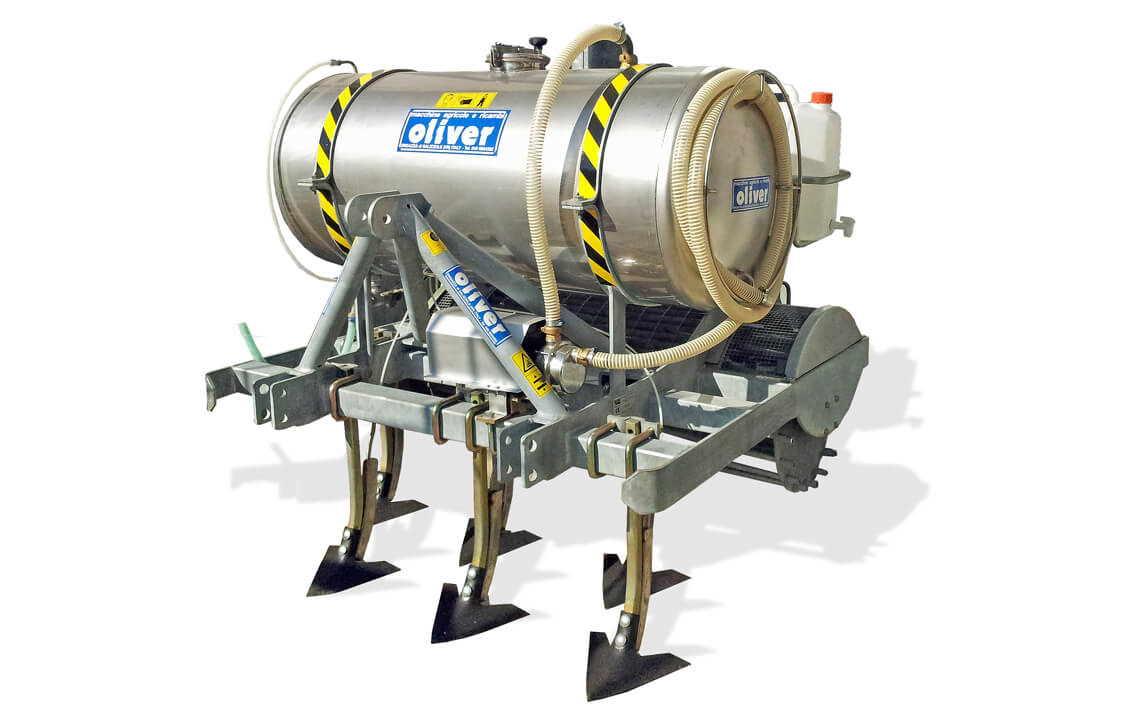

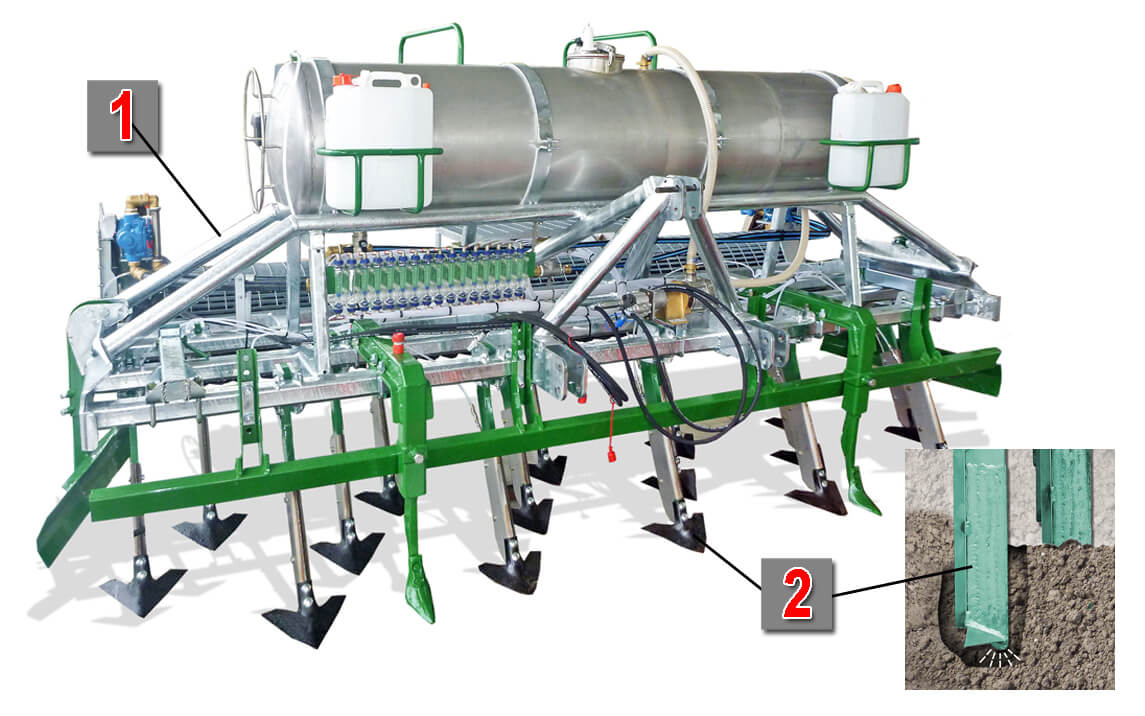

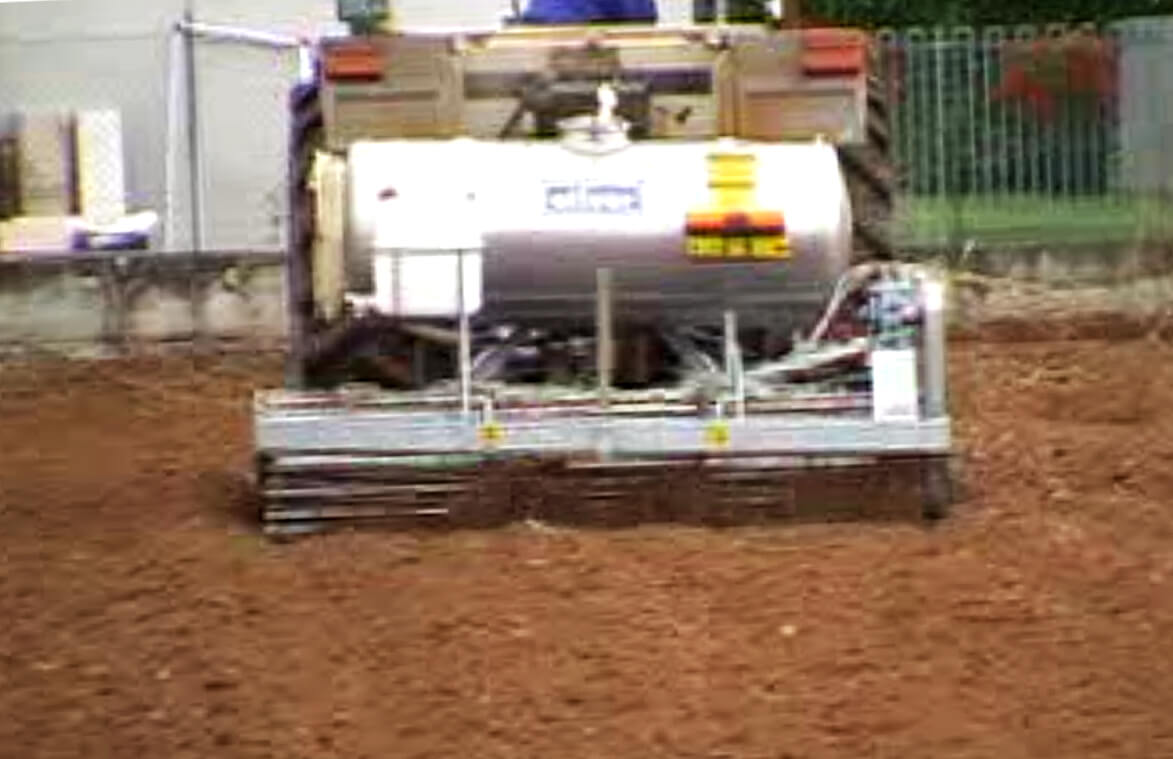

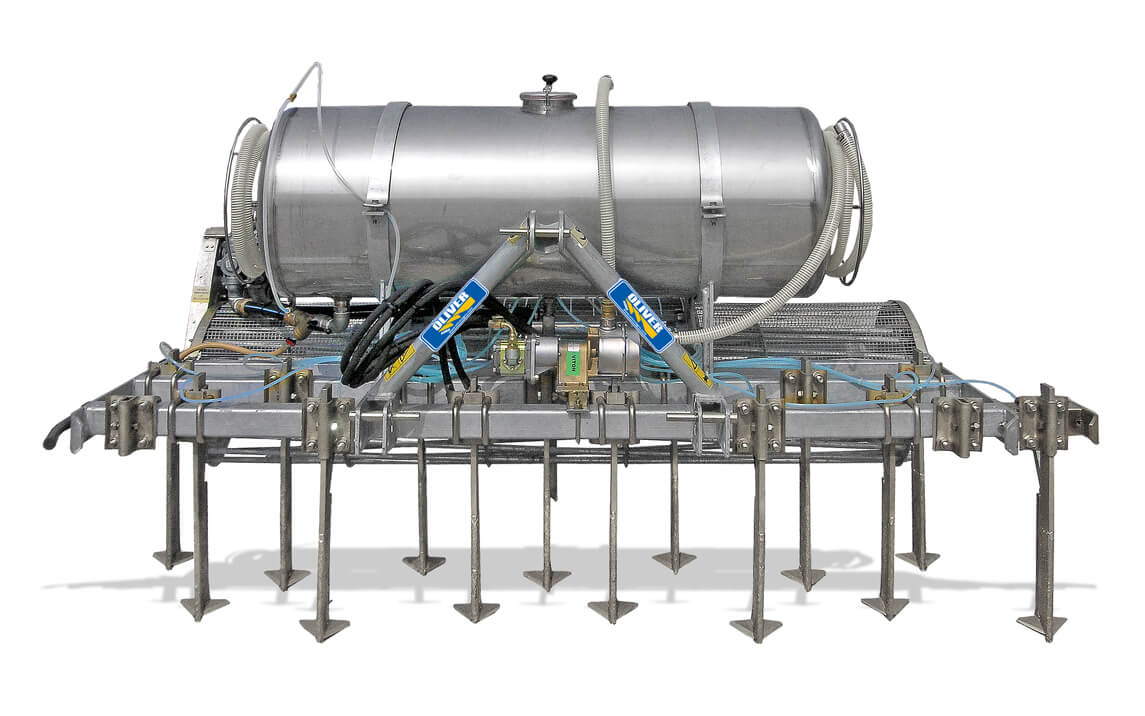

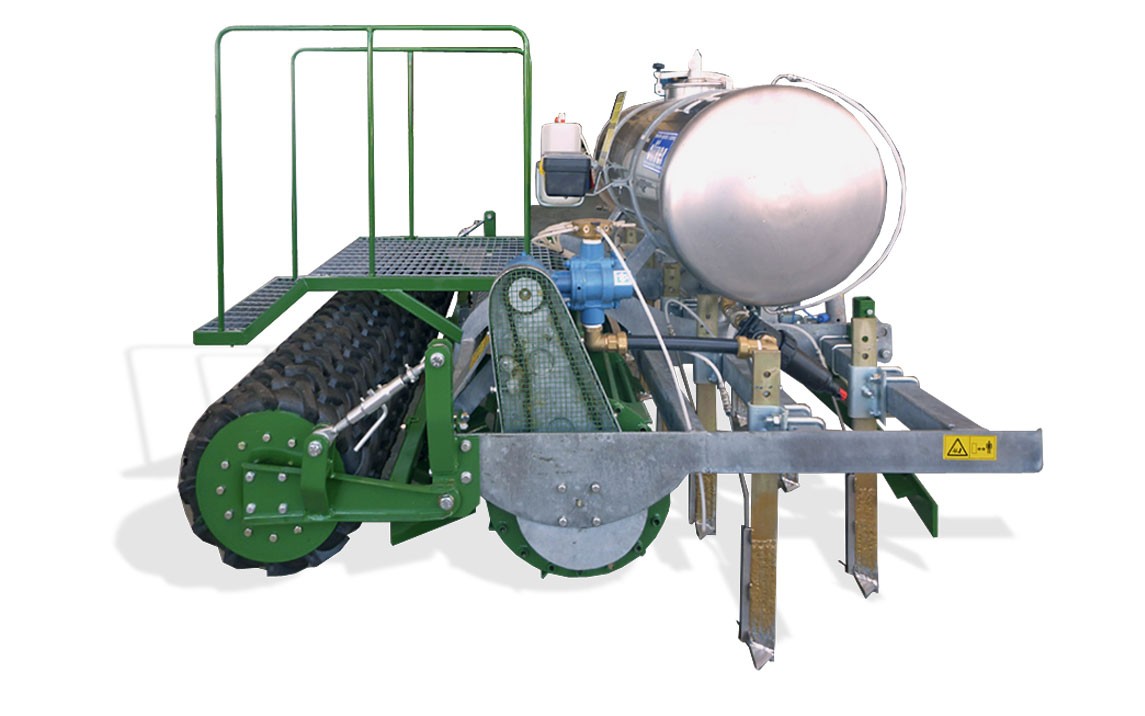

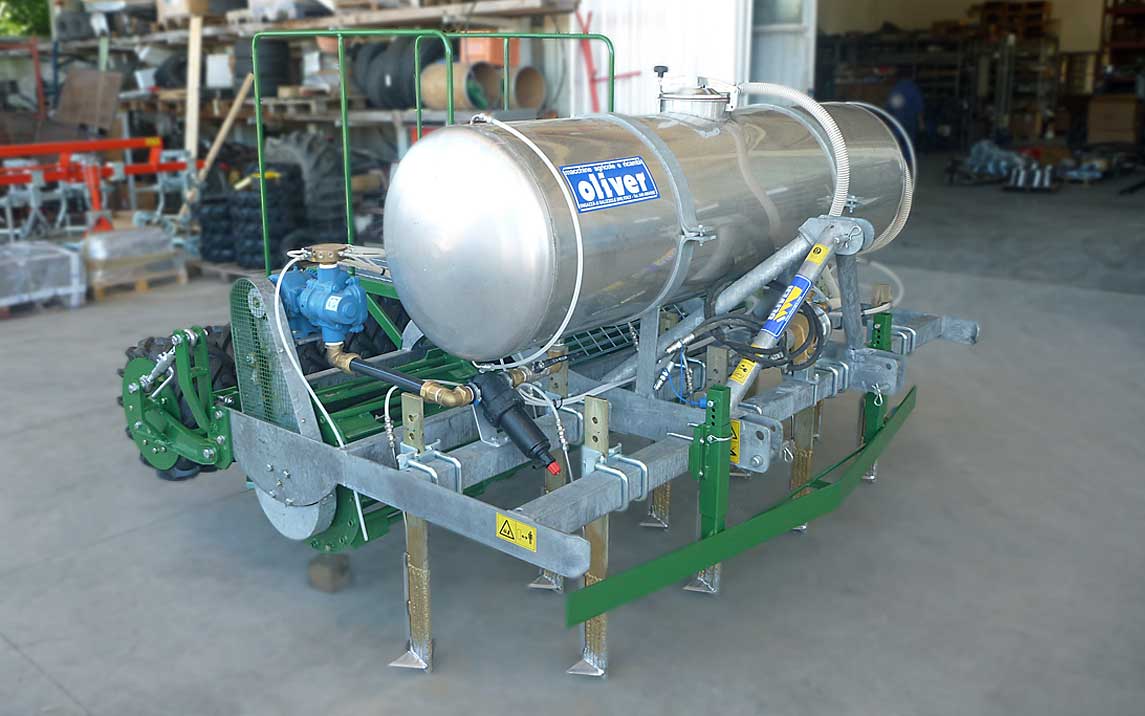

Das Ausgabegerät LM ist eine gezogene Maschine, bestehend aus einem Rahmen, der mit einem Dreipunkt-Anschluss (1) zum Ankuppeln an den Traktor ausgestattet ist . Die Breite des Rahmens reicht von einem Minimum von 1,5 m bis zu einem Maximum von 4 m, je nach den Bedürfnissen des Kunden.

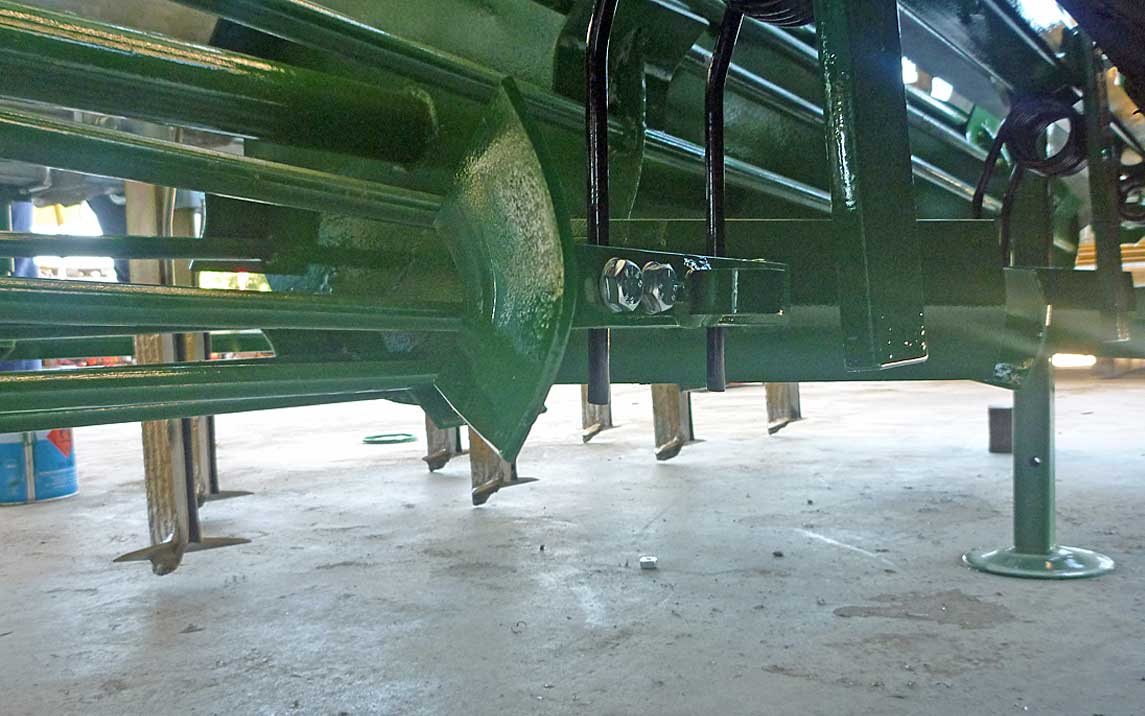

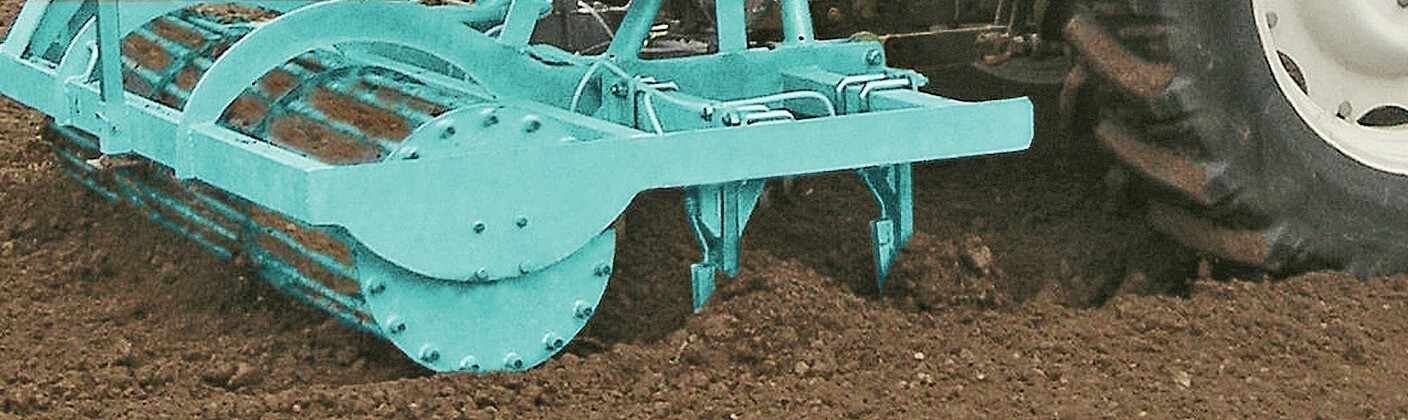

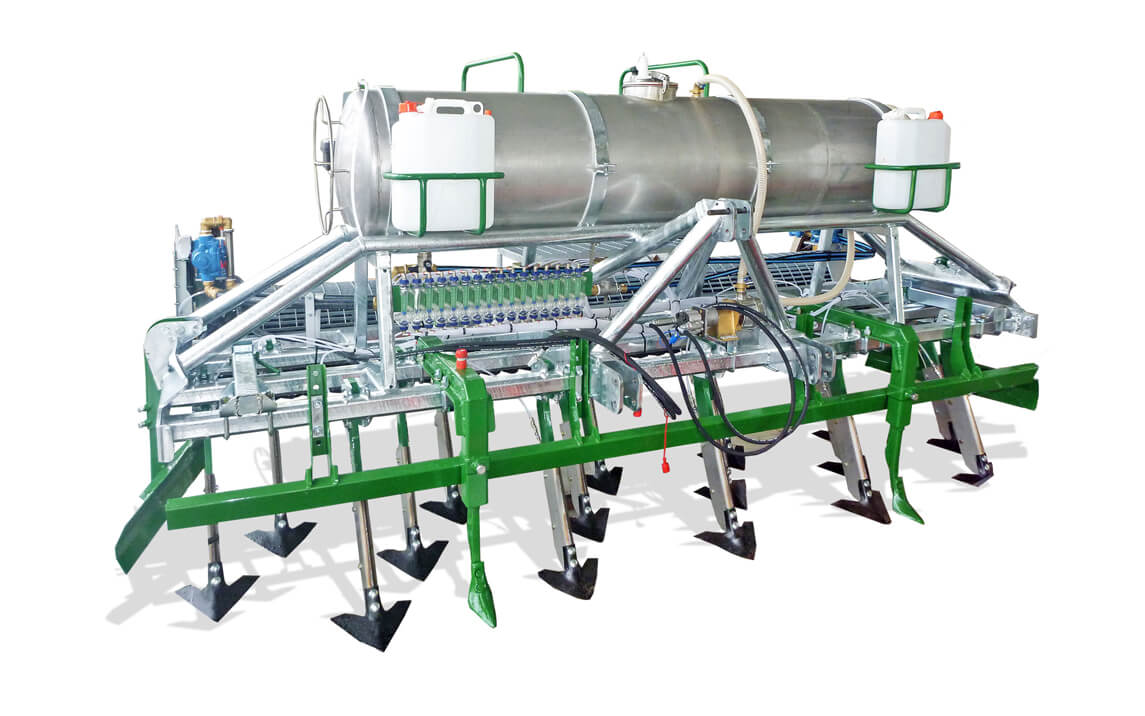

Die Ausgabeanker (2), die sich unmittelbar im vorderen Teil der Maschine befinden, dringen in einer Tiefe von 18 bis 30 cm in den Boden ein, wo sie das Produkt in den erforderlichen Mengen abgeben .

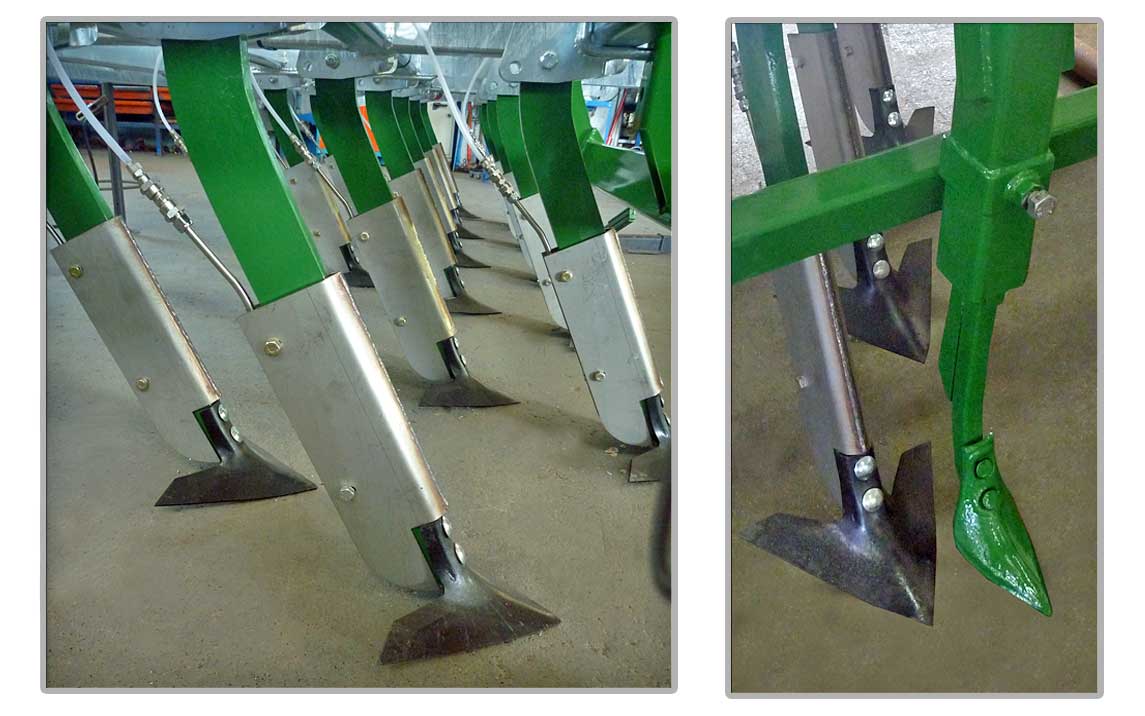

Wir haben zwei Modelle von Ausgabeankern:
–Das Modell „LT“ (3)ist für den Einsatz auf sandigem Boden geeignet.
Während der Arbeitsphase öffnet die große Pflugschar (4) eine Kammer, in der eine spezielle Düse (5)das Begasungsprodukt fächerförmig versprüht.

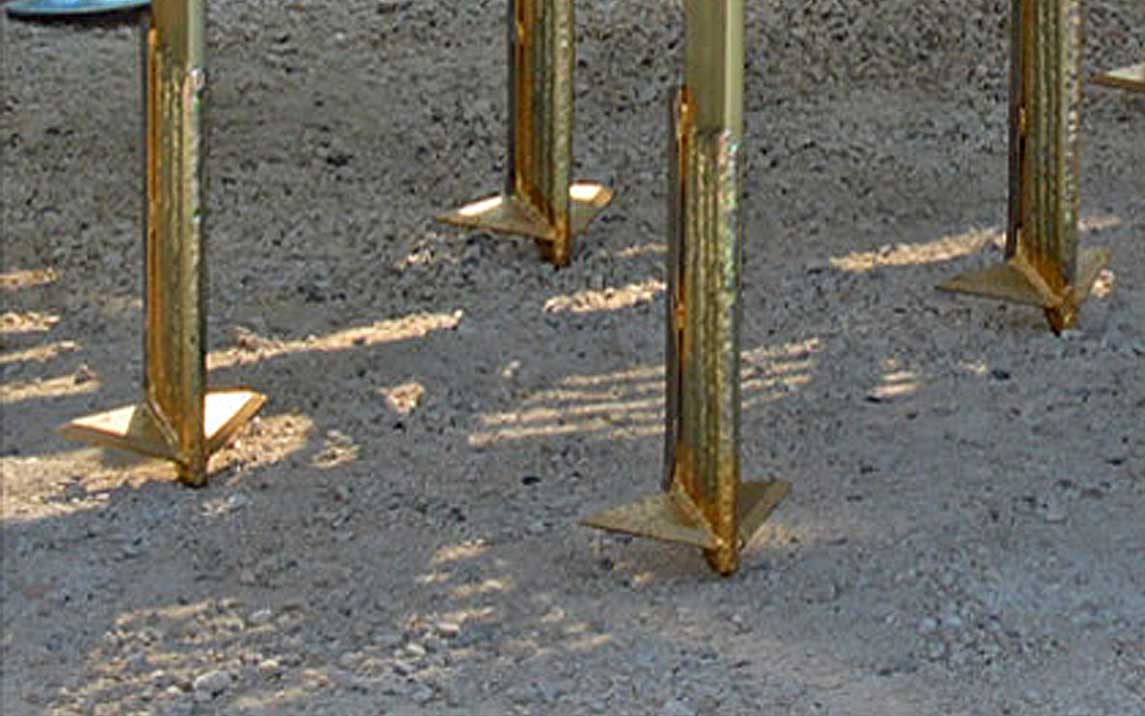

–Das Modell „DUO“ (6), eignet sich für den Einsatz auf lehmigen und besonders kompakten Böden.
Während der Arbeitsphase zerquetschen die speziellen Lamellen des Ausgabeankers (7) die Erde und bilden eine Kammer, in der eine Düse mit 2 gegenüberliegenden Seitenlöchern (8) einen direkten Strahl des Begasungsprodukts versprüht.

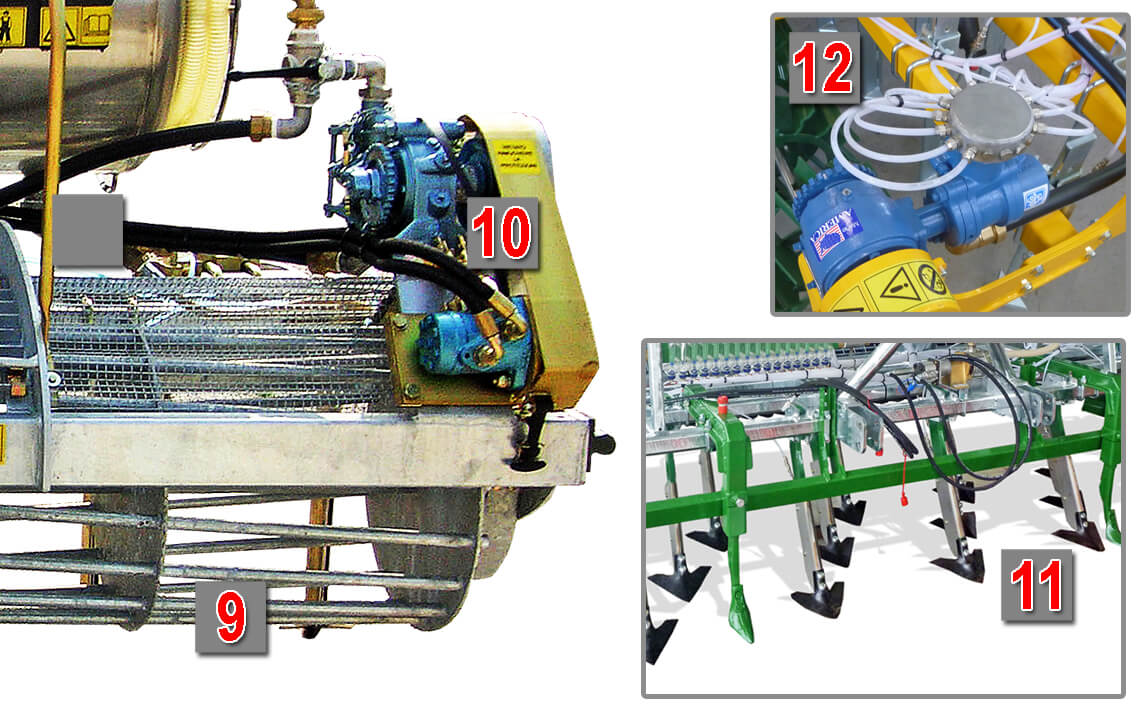

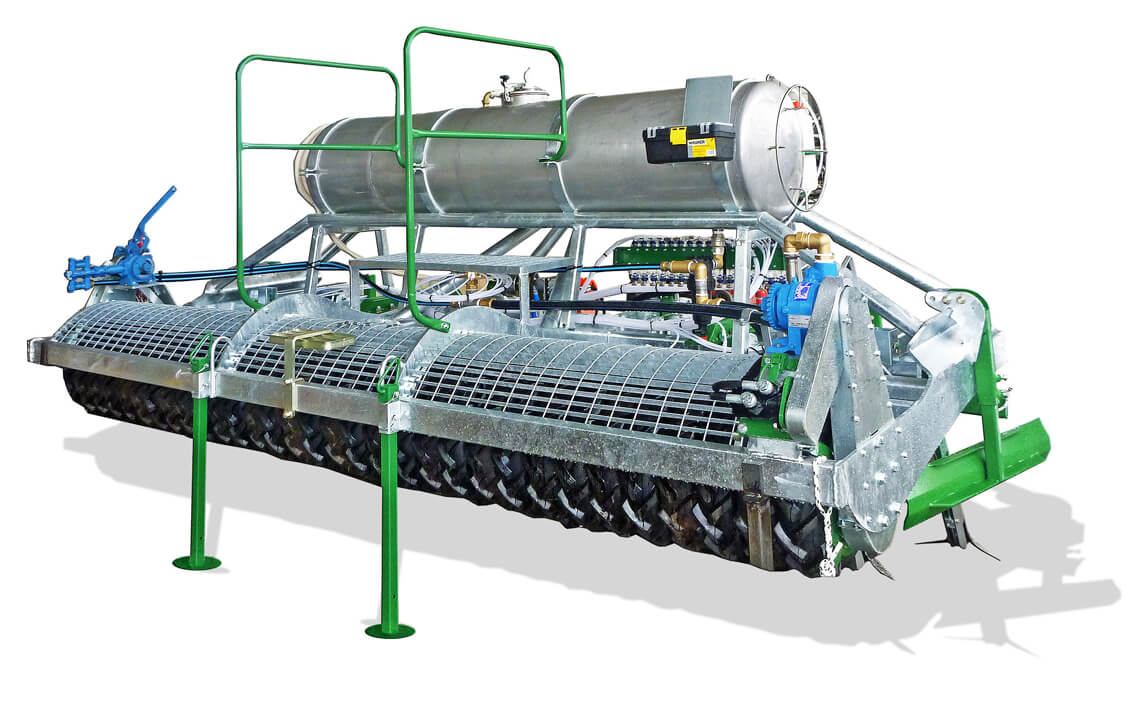

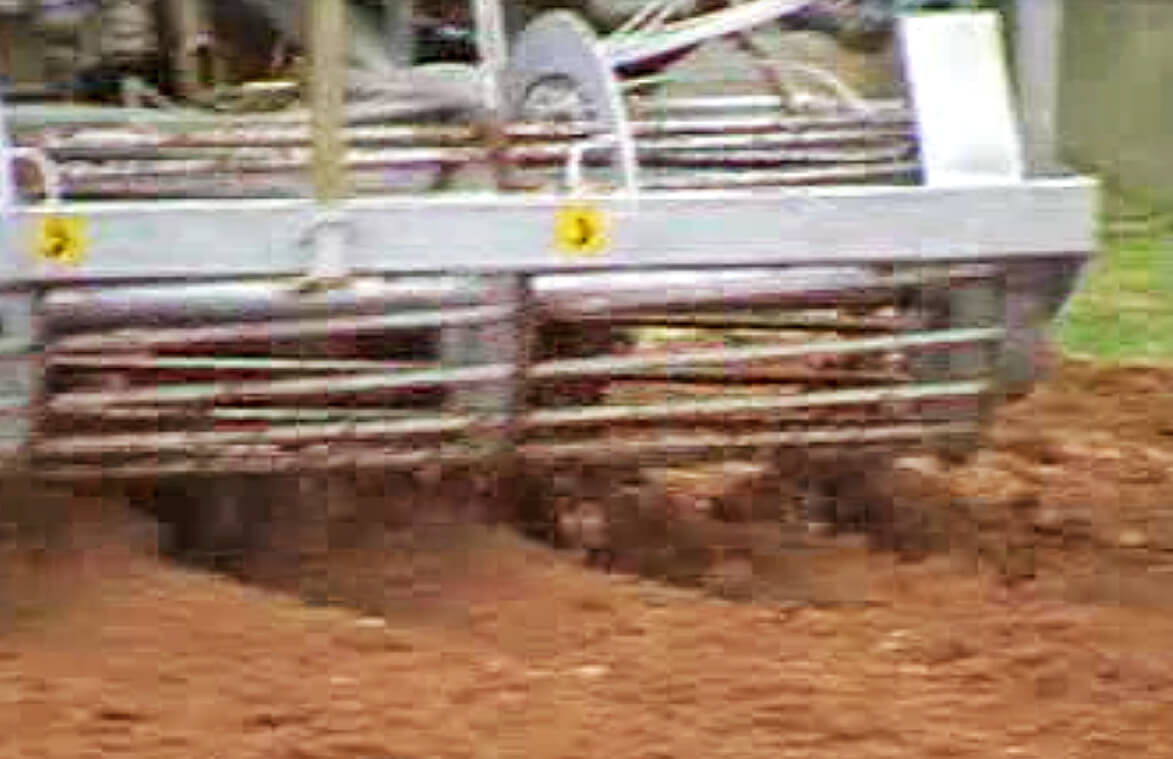

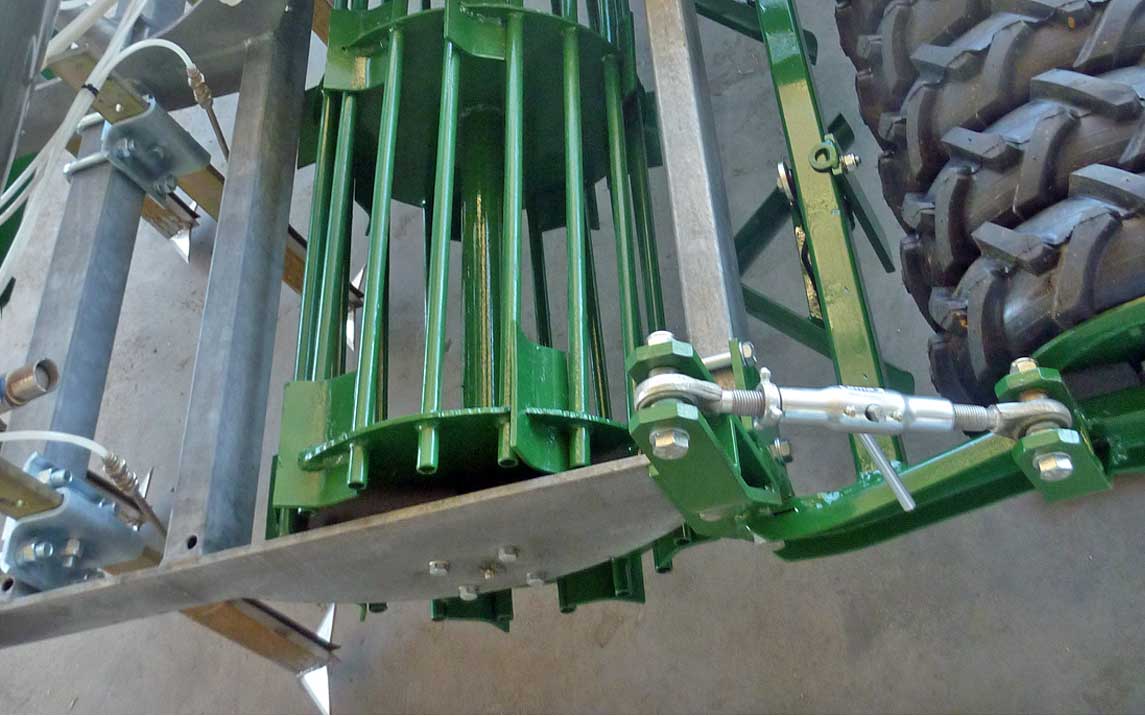

Im Heck wird die Maschine mit einer Stabwalze (9) vervollständigt, die so lang ist wie die Arbeitsbreite der Ausgabemesser.
Neben der Wiederherstellung des Bodens nach dem Durchgang der Ausgabemesser überträgt sie die Bewegung auf die Verdränger pumpe CDS JOHN BLUE (10), die ihrerseits das Produkt durch den Verteiler (12) zu den Ankern (11) fördert.

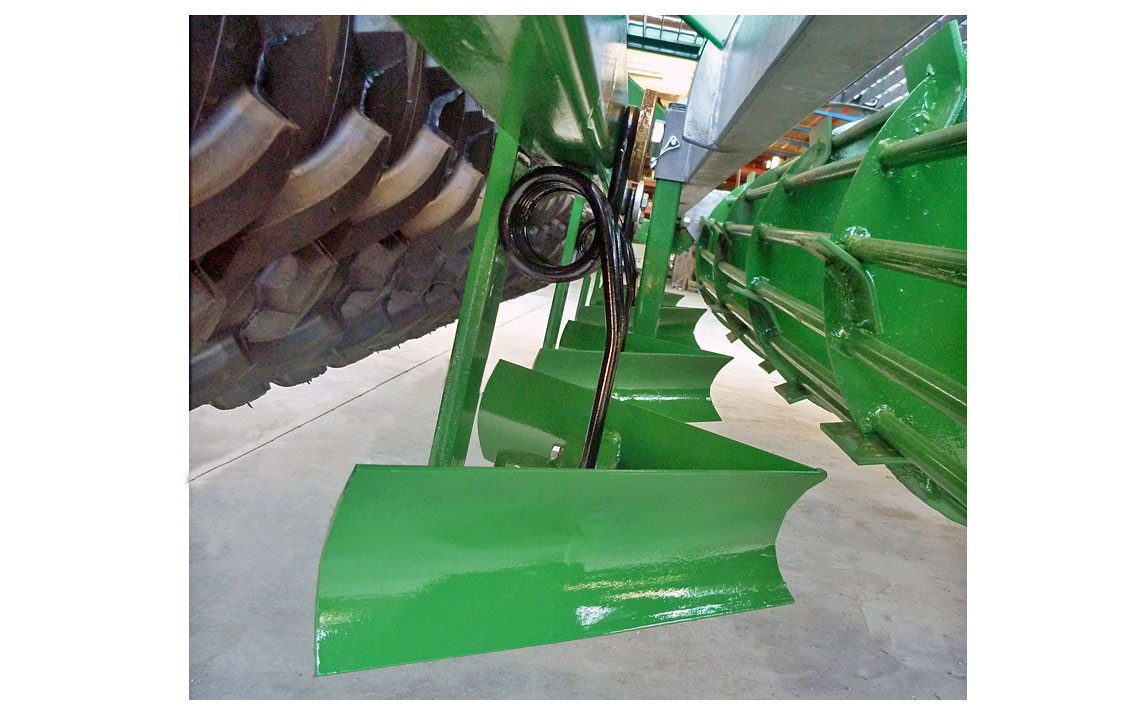

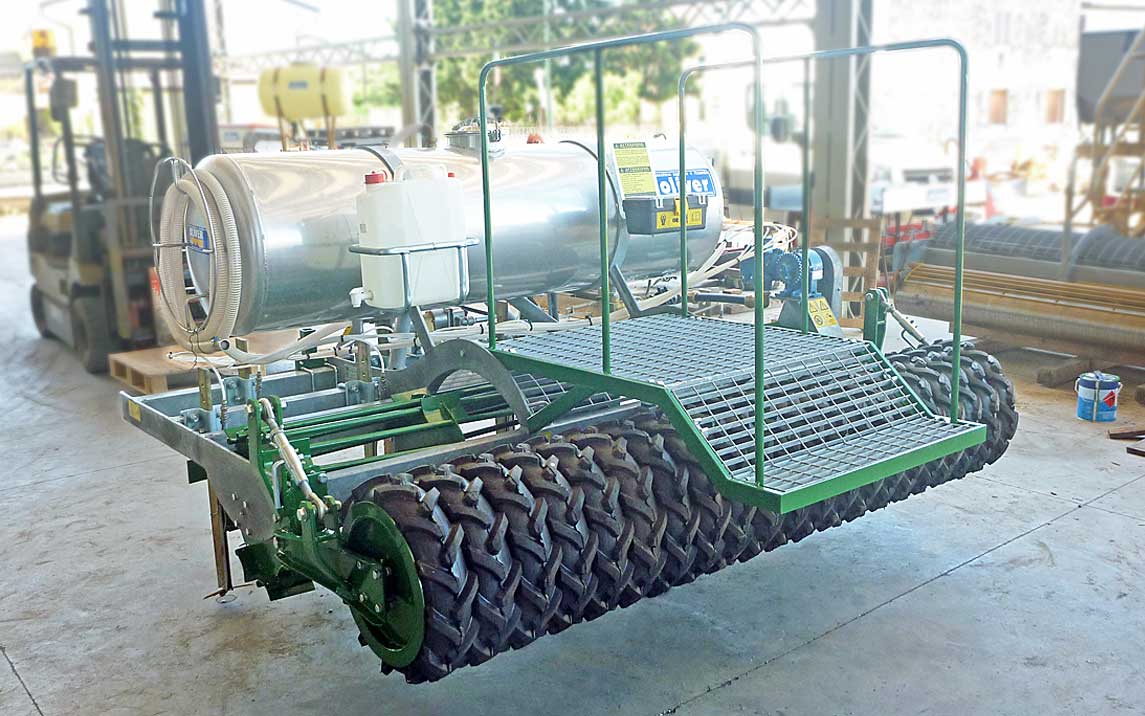

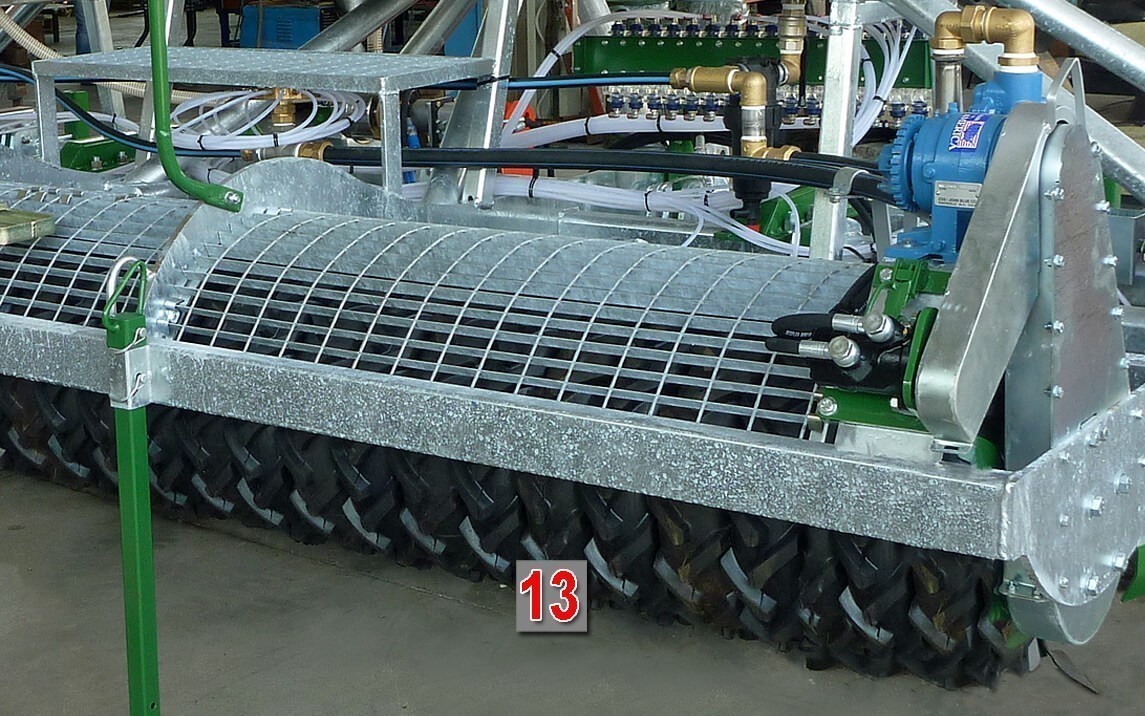

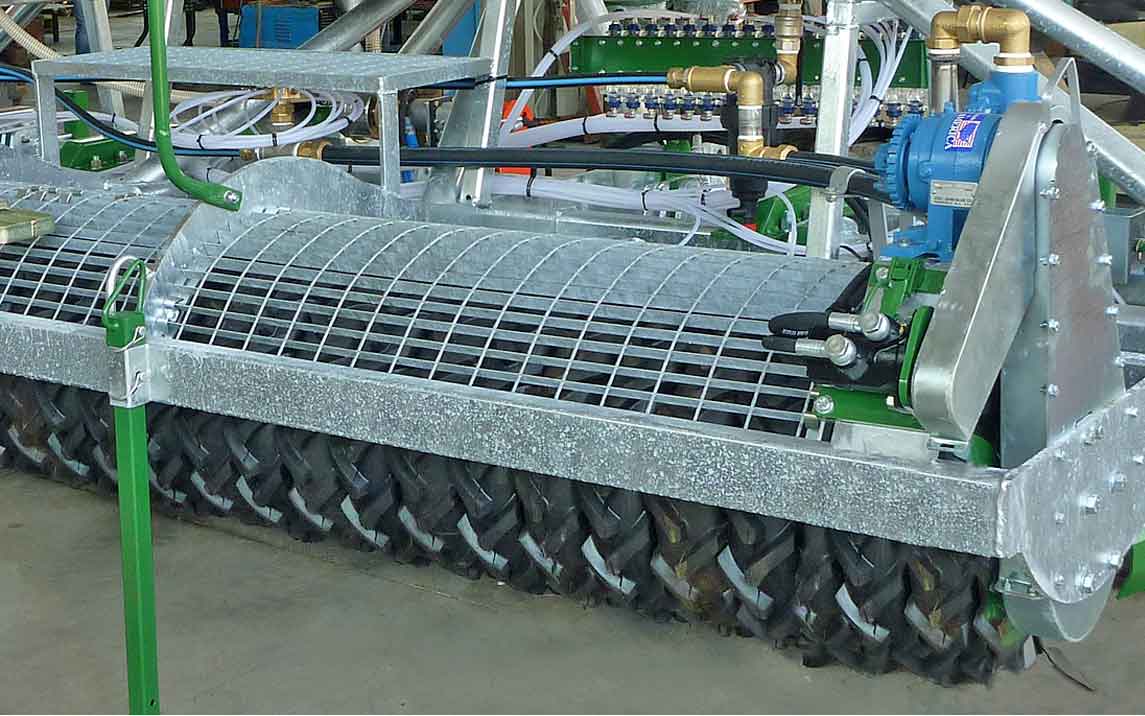

Auf sandigen Böden, wo die Standard-Käfigwalze möglicherweise nicht ausreicht, montieren wir die Packerwalze (13), die aus Paketen von Sumpfreifen besteht.

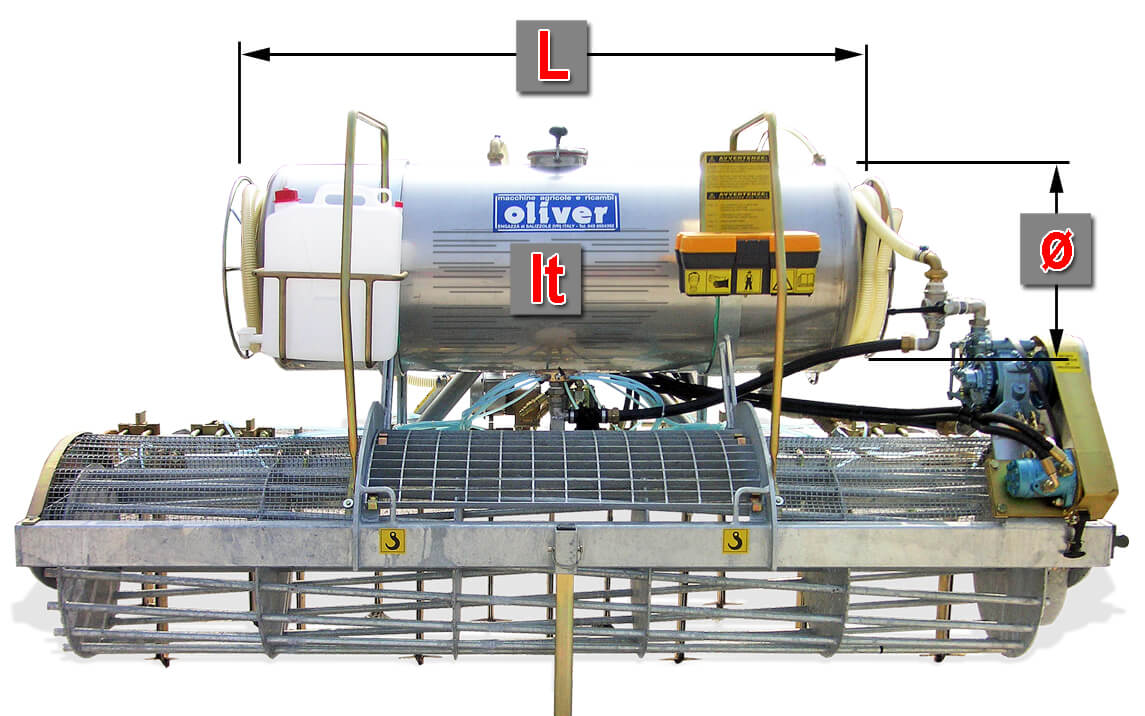

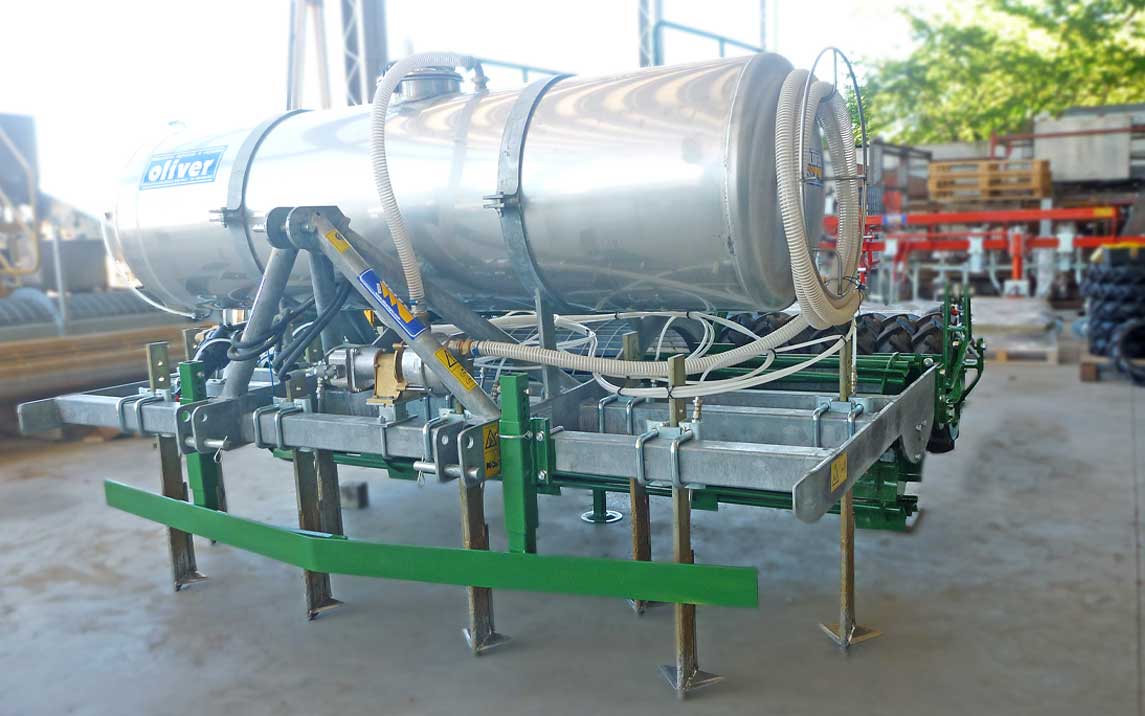

Die Produktzisterne ist in den folgenden Kombinationen erhältlich:
ø600 x L1000 = 320 l
ø600 x L1250 = 390 l
ø600 x L1500 = 460 l
ø600 x L2000 = 320 l
ø600 x L2500 = 730 l
ø600 x L3000 = 880 l
ø500 x L1000 = 220 l
ø500 x L1250 = 260 l
ø500 x L1500 = 320 l
ø500 x L2000 = 410 l
ø500 x L2500 = 500 l
ø500 x L3000 = 320 l

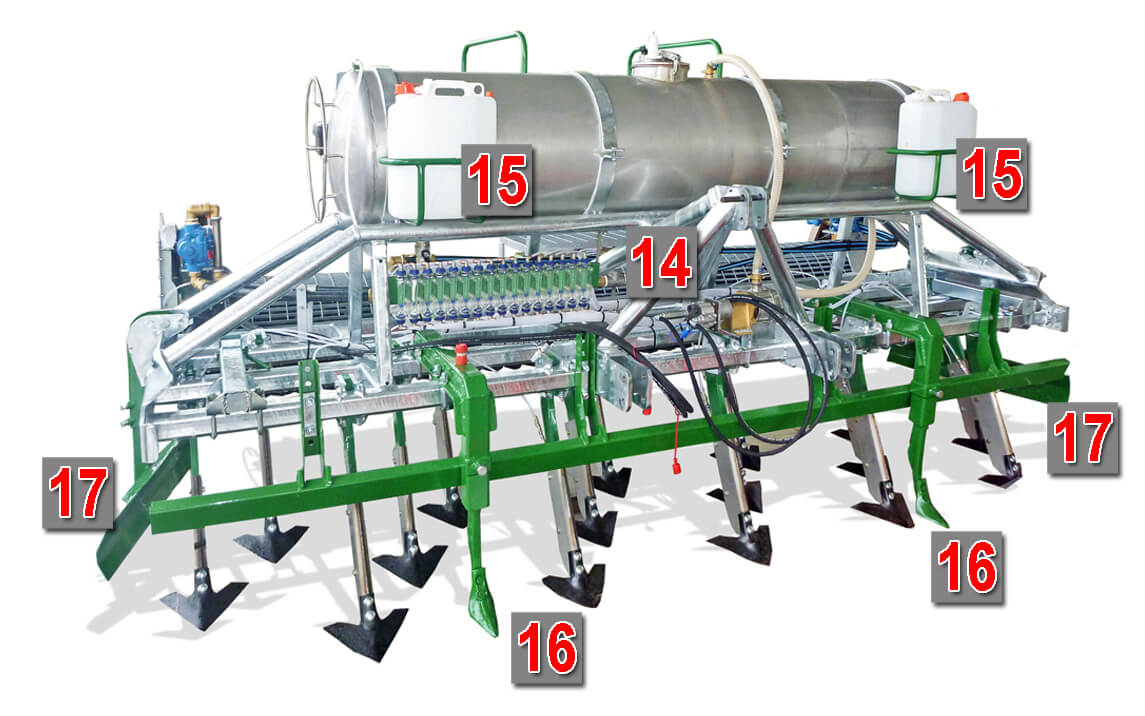

Die Maschine ist mit einer Umfüllpumpe (14) ausgestattet, mit der das Produkt aus den Fässern in die Zisterne befördert wird. Sie wird auch zum Waschen der Zisterne verwendet.
Immer ist bzw. sind eine oder zwei Handwaschkanister (15) vorhanden.

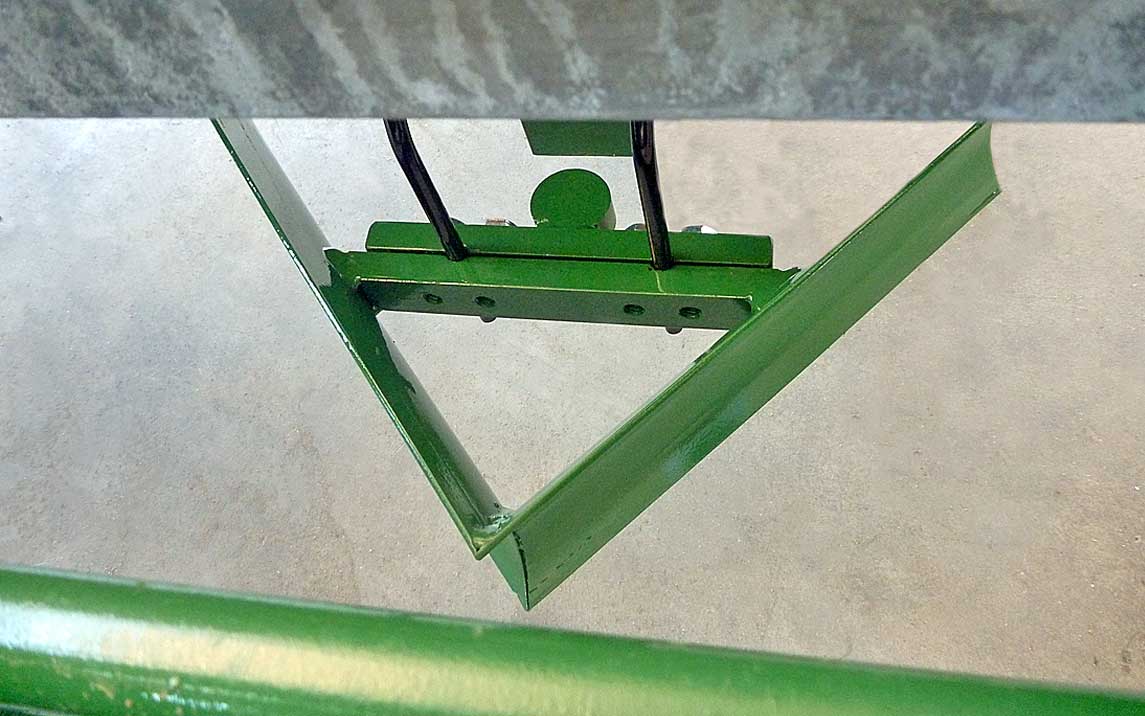

Bei Bedarf können wir Traktor-Spurenbrecher (16) und Anhäufeler (17) montieren

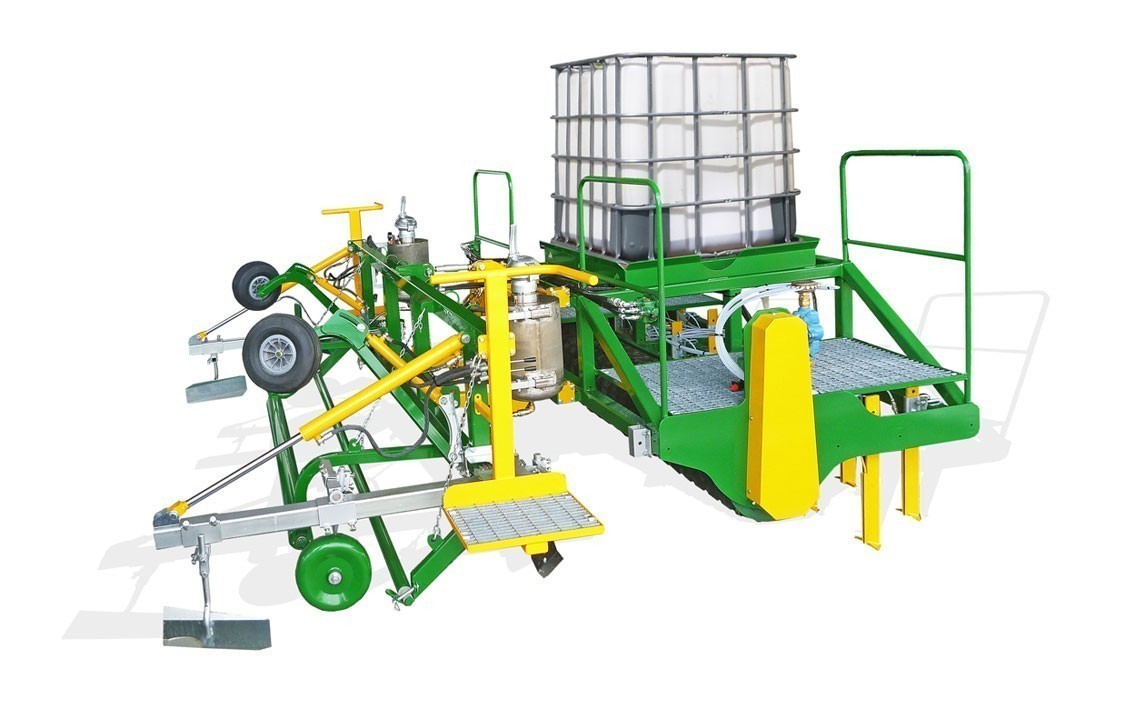

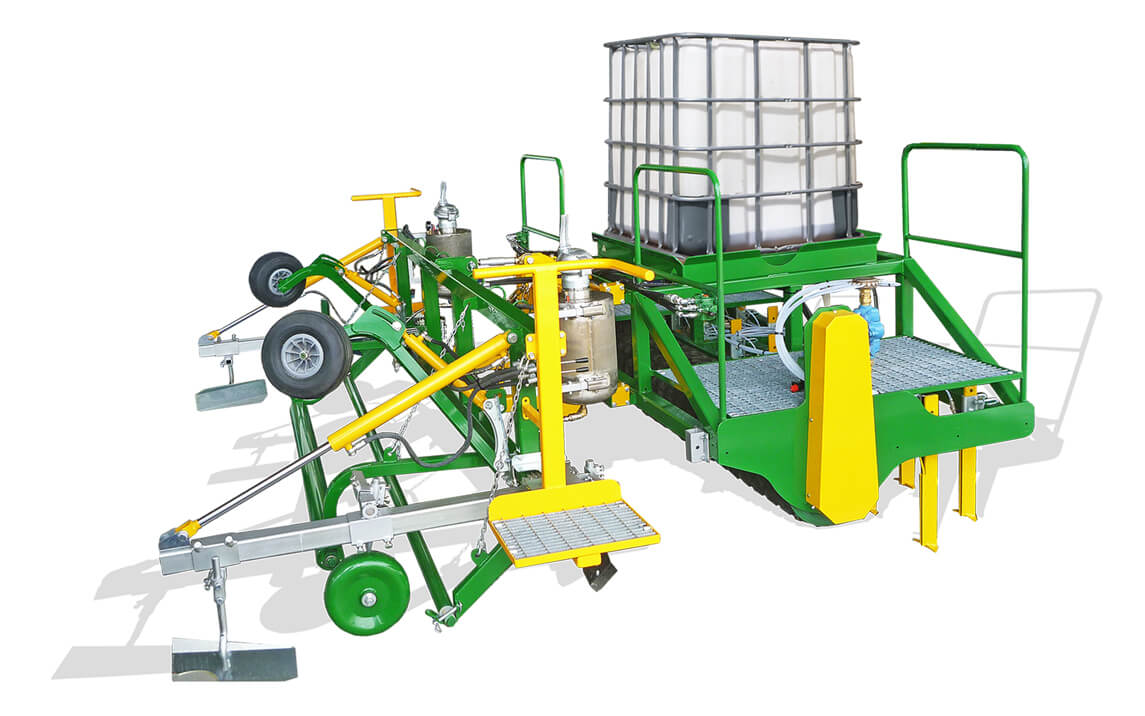

Das Ausgabegerät LM ist mit der Vorbereitung für die 1000 l-Zisterne erhältlich.
In der Abbildung ersehen Sie eine Version, die mit einem Nylonfolien-Verleger-Kleber ausgestattet ist.
La pompa volumetrica a portata variabile CDS – John Blue NGP 6055 o FU 551 (D1) riesce ad erogare da 150-1900 Lt indipendentemente dalla velocità di avanzamento ed è collegata alla cisterna con raccorderia e tubi in acciaio inox, filtri sull’aspirazione e sul travaso.
L’azionamento avviene attraverso una trasmissione sul rullo o posteriore o anteriore.
Il range di portata del modello FU551: da 130 fino 550-600 Lt/Ha (indicata per Telone, Dicloropropene, 1.3D, Dd Soil)
Il range di portata del modello NGP 6055: da 300 fino 1.800/1900 Lt/Ha (Vapam, Metan Sodium,…)
Durchflussmesser

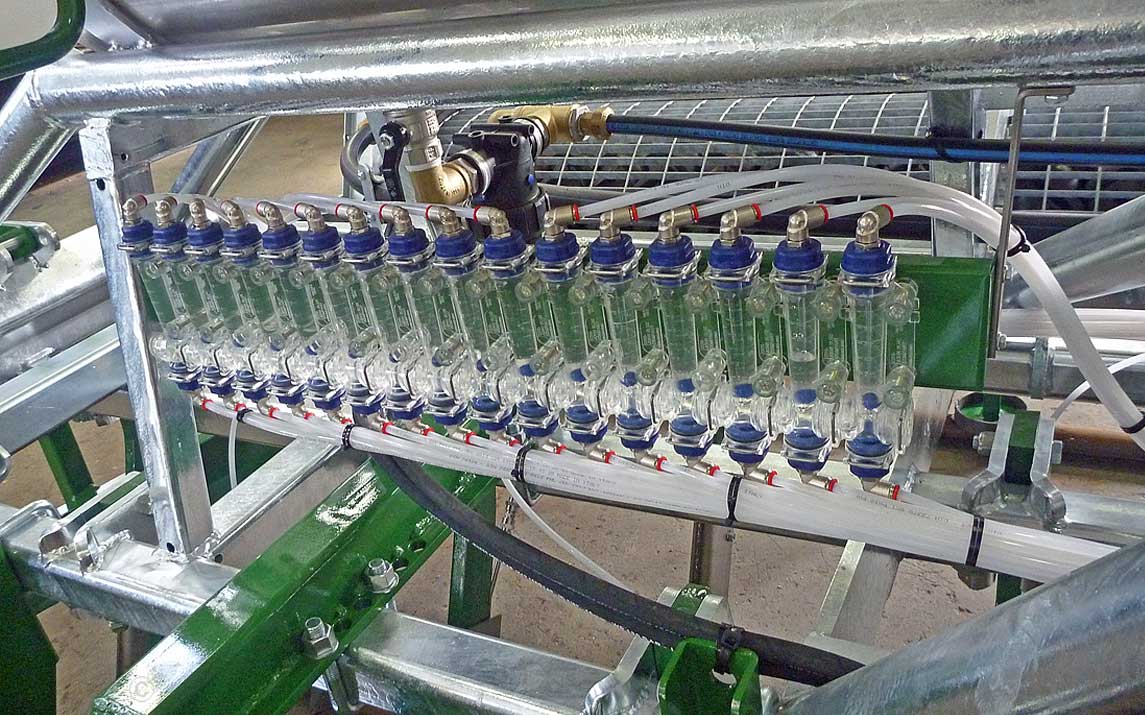

Wenn Sie die Regelmäßigkeit des Durchflusses des Begasungsprodukts überwachen möchten, können Durchflussmesser (18) an jedem einzelnen Ausgabemesser montiert werden.
Transparent und mit einer abgestuften Skala ausgestattet, können wir in Echtzeit die Regelmäßigkeit des Begasungsmittelflusses vergleichen .
Flüssigkeitsmengenmess- und Ablesegerät (19) mit intermittierend getaktetem Ausgangssignal.
Angeschlossen an einen Literzähler zeigt es die Durchflussrate in Echtzeit und die Gesamtdurchflussrate an.
Wir können die gewünschte Menge so einstellen, dass ein Ausgangssignal durch einen programmierbaren Timer verwaltet wird. Diese Funktion tritt bei jedem Vielfachen der eingestellten Menge auf.
Verschiedene Modelle sind erhältlich
